Les 6 principales questions que la plupart des gens se posent sur l'impression 3D

1 :Pourquoi utiliser l'impression 3D ?

Il existe de nombreuses raisons pour lesquelles des pièces sont imprimées en 3D. La raison la plus courante est de prototyper et de vérifier les détails de la conception avant d'investir dans l'outillage de production. Souvent, il est beaucoup moins cher d'avoir une poignée de pièces imprimées en 3D afin d'évaluer un modèle physique avant d'investir de grosses sommes dans l'outillage. Une autre raison majeure pour laquelle les gens se tournent vers l'impression 3D est de libérer du temps dans l'atelier d'usinage. Il est courant que les ateliers d'usinage aient d'importants arriérés de pièces qu'ils doivent fabriquer. Au lieu de cela, l'impression 3D de certaines de ces pièces réduit la pression sur le machiniste. De plus, les imprimantes 3D peuvent fonctionner pendant la nuit sans la présence d'un opérateur, ce qui permet aux utilisateurs de fabriquer plus de pièces en moins de temps.

2 :Que signifient ces options d'impression :FDM ou PolyJet ?

Chez CADimensions, nous proposons deux méthodes d'impression 3D. Le plus courant, et celui que la plupart des gens reconnaissent, est le FDM ou Fused Deposition Modeling. Ce style d'impression 3D utilise des couches extrudées de thermoplastiques pour produire des pièces. Il existe une grande variété de matériaux disponibles avec diverses propriétés, ce qui rend l'impression FDM applicable dans de nombreux contextes. Vous pouvez généralement reconnaître une pièce FDM par ses lignes de calque caractéristiques.

La deuxième méthode d'impression 3D que nous proposons est Polyjet. L'impression Polyjet utilise une résine liquide projetée à partir de têtes d'impression piézoélectriques. Chaque couche de résine est ensuite durcie avec une lumière UV pour construire des pièces. Les pièces Polyjet peuvent être imprimées avec une résolution de couche beaucoup plus fine, ce qui en fait un excellent choix pour les pièces très détaillées. L'un des inconvénients de l'utilisation de l'impression Polyjet est que les pièces peuvent être fragiles et fragiles par rapport aux pièces fabriquées via FDM. Pour cette raison, CADimensions ne recommande généralement pas Polyjet pour les pièces fonctionnelles nécessitant une résistance.

3 :Que signifient ces paramètres de remplissage, et lequel dois-je utiliser ?

Avec l'impression 3D FDM, nous pouvons modifier les structures de remplissage dans les pièces afin d'optimiser la résistance ou la réduction de poids. Nous proposons 3 paramètres de remplissage différents sur notre outil de cotation automatique :solide, clairsemé et double dense.

Solide :L'intérieur de la pièce sera rempli de matériau solide. Cette option est généralement la plus forte; cependant, parce qu'il utilise le plus de matériaux, c'est aussi l'option la plus lourde et la plus chère.

Sparse :ce paramètre remplit l'intérieur de la pièce avec une structure en treillis d'une densité d'environ 18 %. C'est un excellent choix pour fabriquer la pièce la plus légère ou la moins chère car elle utilise le moins de matériau.

Double Dense :Ce paramètre se situe entre solide et clairsemé. C'est une excellente option si vous cherchez à alléger la pièce tout en maintenant l'intégrité structurelle. Double dense utilise une densité de remplissage d'environ 36 % et nous trouvons qu'il s'agit du meilleur choix pour réduire le poids des pièces tout en maintenant leur résistance.

4 :Les pièces imprimées en 3D sont-elles isotropes ?

Malheureusement, les pièces fabriquées via FDM ne sont pas isotropes. Les pièces imprimées en 3D sont plus résistantes lorsque les forces appliquées sont perpendiculaires aux lignes de couche. Si les forces appliquées sont parallèles aux lignes de couche, vous courez le risque de délaminage ou de séparation des couches. Les pièces Polyjet sont plus proches d'être isotropes car les lignes de couche sont plus petites, mais les pièces sont toujours plus fortes lorsque les forces sont perpendiculaires aux lignes de couche.

5 :Quels types de tolérances l'impression 3D peut-elle contenir ?

Les tolérances dans l'impression 3D peuvent être un peu complexes et dépendantes de la géométrie ; Cependant, avec nos imprimantes 3D Stratasys FDM, nous disons généralement aux clients que nous pouvons maintenir des tolérances égales à la résolution de la couche. Il s'agit d'une estimation un peu prudente, mais c'est une bonne règle empirique si vous devez respecter des tolérances spécifiques.

Avec les imprimantes Polyjet, nous imprimons avec une résine liquide projetée au niveau des gouttelettes, ce qui permet aux imprimantes de maintenir des tolérances relativement plus strictes. Notre J850 a une précision de ± 100 µ pour les pièces de moins de 100 mm et de ± 200 µ ou de 0,06 % de la longueur de la pièce, selon la plus grande des deux, pour les pièces de plus de 100 mm. Si vous avez besoin que vos pièces soient très précises, Polyjet pourrait être la technologie de choix.

6 :Y a-t-il des modifications de conception que je devrais envisager pour aider ma pièce à mieux s'imprimer ?

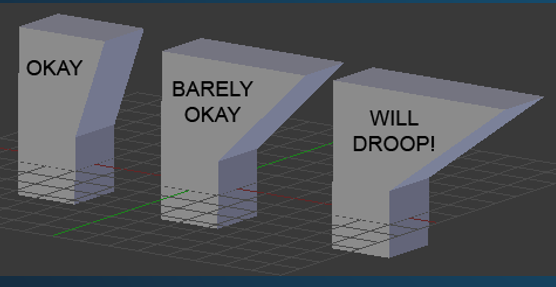

Oui absolument! Comme pour la fabrication traditionnelle, vous devez prendre en compte certaines propriétés de processus lors de la conception de vos pièces. Nous discuterons des conseils de conception pour FDM, car il s'agit du choix d'impression le plus courant et ne comporte que quelques éléments simples à prendre en compte. L'un des ajustements les plus faciles à prendre en compte lors de la conception d'une pièce pour la fabrication additive est le porte-à-faux de la pièce. L'impression 3D construit des pièces couche par couche, de A à Z. Comme vous ne pouvez pas imprimer à l'antenne, les surplombs sont essentiels à prendre en compte. Stratasys utilise un matériau de support soluble pour construire des supports pour les éléments en surplomb des pièces. Bien que ces supports permettent d'imprimer pratiquement n'importe quelle géométrie, vous pouvez optimiser les pièces pour une impression plus rapide et moins chère si vous concevez la pièce avec ce que nous appelons des angles autoportants. Généralement, si vous concevez des pièces avec des angles de porte-à-faux de 45 degrés ou plus, vous pouvez réduire considérablement la quantité de support utilisée et améliorer la qualité des pièces. Vous trouverez ci-dessous des exemples d'angles autoportants.

•
•

Si vous avez d'autres questions ou si vous avez besoin de plus d'informations, n'hésitez pas à nous contacter à [email protected]. Nous serons ravis de répondre à toutes vos questions sur l'impression 3D !

---
