Maîtriser les blocs d'instructions Verilog : Exécution séquentielle et parallèle

Il existe des façons de regrouper instructions équivalentes syntaxiquement à une instruction unique : blocs d'instructions (block statements). Deux types : séquentiel et parallèle.

Séquentiel

Instructions enveloppées avec begin et end, exécutées séquentiellement dans l'ordre donné. Valeurs de délai relatives au temps d'exécution instruction précédente. Après exécution toutes instructions, contrôle passe ailleurs.

module design0; bit [31:0] data;
initial begin
    #10 data = 8'hfe; $display ("[Time=%0t] data=0x%0h", $time, data);
    #20 data = 8'h11; $display ("[Time=%0t] data=0x%0h", $time, data);
end endmodule

Premier instruction exécutée à 10 unités, seconde à 30 unités (20 après précédente).

Simulation Log :

ncsim> run [Time=10] data=0xfe [Time=30] data=0x11 ncsim: *W,RNQUIE: Simulation is complete.

Parallèle

Bloc parallèle exécute instructions concurremment, contrôle délai pour ordonnancement temporel. Instructions lancées en parallèle avec fork et join.

initial begin #10 data = 8'hfe;
fork #20 data = 8'h11; #10 data = 8'h00; join
end

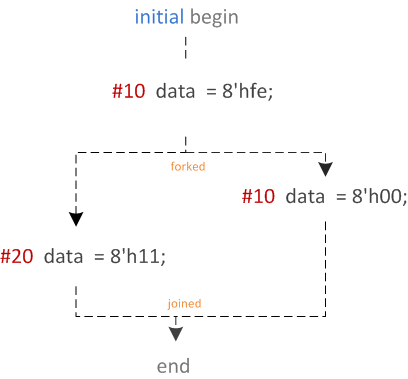

Bloc fork-join lancé après instruction à 10 unités. Instructions parallèles : première lancée = assignation 8'h00 (délai 10 après lancement fork-join). 10 unités plus tard, première instruction lancée -> data = 8'h11.

initial begin #10 data = 8'hfe;
fork #10 data = 8'h11;
begin #20 data = 8'h00; #30 data = 8'haa; end
join end

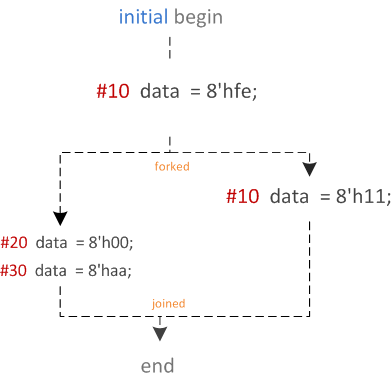

Bloc begin-end dans exemple : instructions internes séquentielles, mais bloc lui-même lancé en parallèle avec autres. data = 8'h11 à 20 unités, 8'h00 à 30, 8'haa à 60.

Nommer les blocs

Blocs séquentiels et parallèles peuvent être nommés en ajoutant : nom_bloc après begin/fork. Permet référence dans instruction disable.

begin : name_seq [instructions] end
fork : name_fork [instructions] join
