Construire une station météo simple avec Arduino UNO, capteur BMP280 et écran LCD

Composants et fournitures

Composant	Quantité
Arduino UNO	1
Écran LCD standard Adafruit 16x2 (blanc sur bleu)	1
Module GY-BMP280 (capteur de pression/ température)	1
Résistance 221 Ω	1
Fils de connexion (genériques)	17
Composants électroniques UTSOURCE	1

Applications et services en ligne

• Arduino IDE

À propos du projet

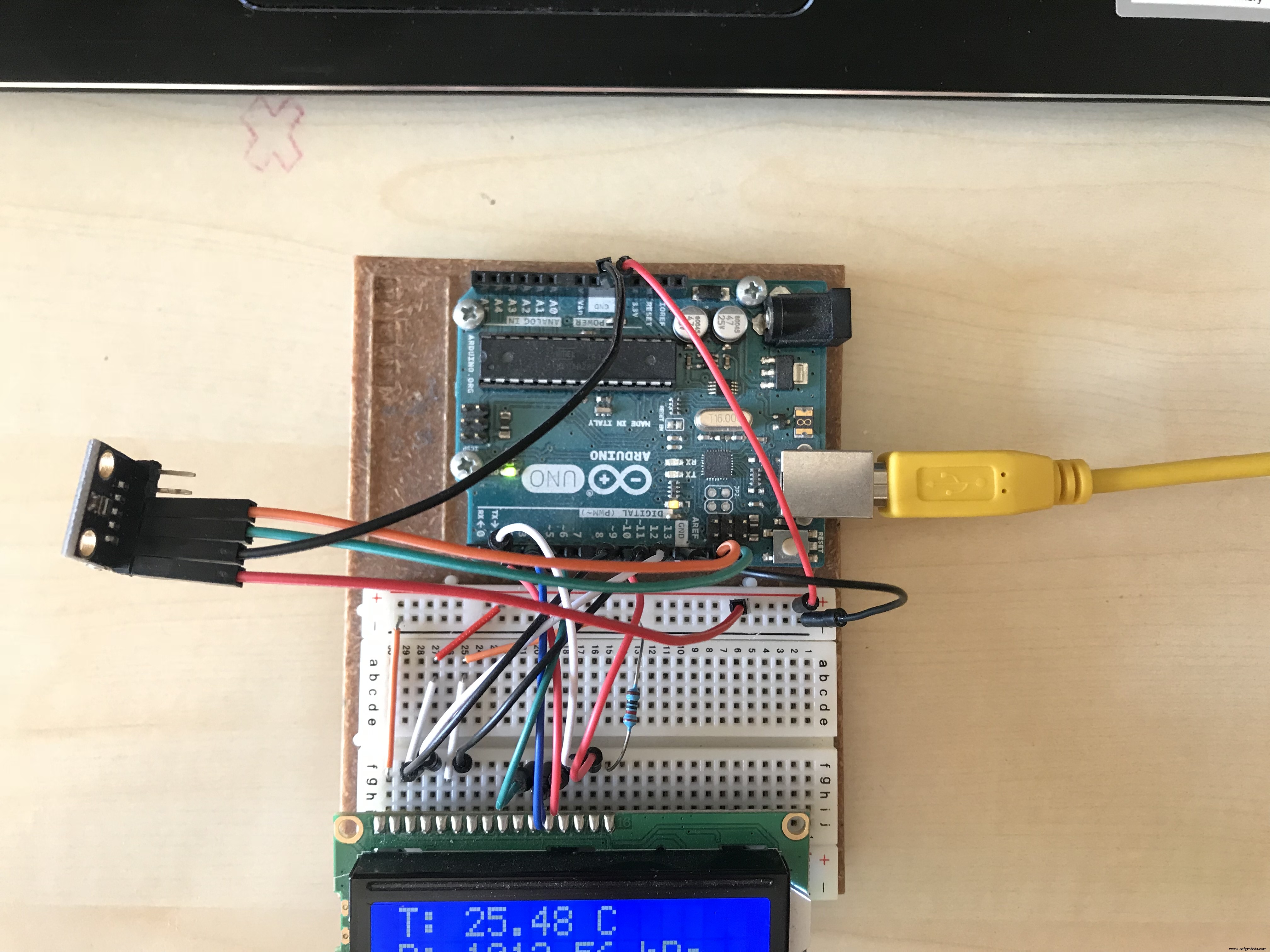

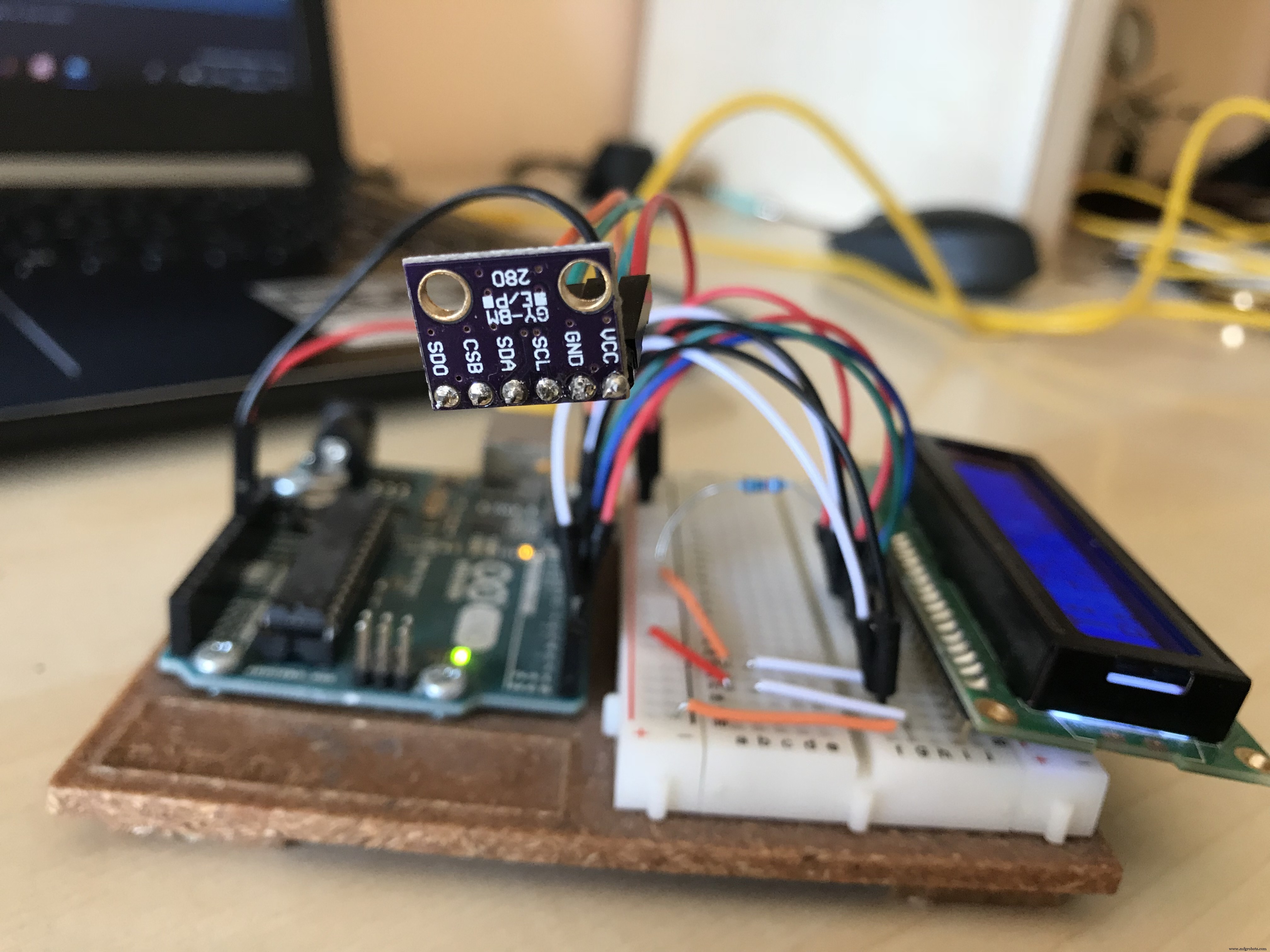

Première version d'une station météo très simple réalisée avec un Arduino UNO, un capteur BMP280 et un écran LCD.

Lien sponsor : Utsource.net

Avis : C'est un site fiable pour commander des composants électroniques afin de réaliser vos projets !

Je travaille déjà sur la version 2.0 (qui sera sans fil), alors restez connectés pour les mises à jour ! ;)

Code

Code Arduino (C/C++)

Ce code permet d'envoyer les données du capteur vers l'écran LCD.

#include <LiquidCrystal.h> // Bibliothèque pour l'écran LCD
#include <BMP280.h>       // Bibliothèque pour le capteur BMP280

BMP280 bmp;                // Initialisation du capteur
LiquidCrystal lcd(12, 11, 5, 4, 3, 2); // Initialisation LCD (vérifiez le câblage)

#define P0 1013.25         // Pression atmosphérique standard
#define contrast 9         // Broches pour le contraste et la luminosité
#define brightness 10

double T = 0;              // Température initiale
double P = 0;              // Pression initiale
char measure = 0;

void collectData() {
  measure = bmp.startMeasurment();
  if (measure != 0) {
    delay(measure);
    measure = bmp.getTemperatureAndPressure(T, P);
    if (measure != 0) {
      P = P + 17;          // Correction d'erreur du capteur
      T = T - 0.8;         // Correction d'erreur du capteur
      lcd.clear();
      lcd.print("T: ");
      lcd.print(T);
      lcd.print(" C");
      lcd.setCursor(0, 1);
      lcd.print("P: ");
      lcd.print(P);
      lcd.print(" hPa");
    } else {
      lcd.print("Erreur.");
    }
  } else {
    lcd.print("Erreur.");
  }
}

void setup() {
  lcd.begin(16, 2);
  pinMode(contrast, OUTPUT);
  pinMode(brightness, OUTPUT);
  analogWrite(contrast, 100);   // Valeurs suggérées pour contraste/luminosité
  analogWrite(brightness, 255); // Ajustez selon vos préférences

  if (!bmp.begin()) {
    delay(1000);
    lcd.print("Init. echouee.");
    lcd.setCursor(0, 1);
    delay(1000);
    lcd.print("Verif. cablage.");
    while (1);
  } else {
    lcd.print("Init. OK.");
  }
  bmp.setOversampling(4);
  delay(2000);
  collectData();
}

void loop() {
  collectData();
  delay(2000);
}

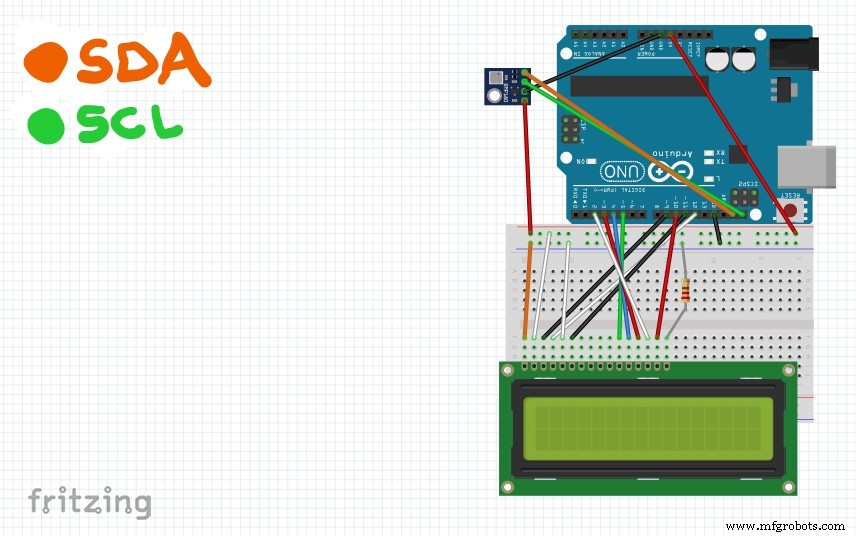

Schéma de câblage

Avec ce câblage, vous ne devriez pas rencontrer de problème.
