Machine CNC

À propos de ce projet

À propos du projet

Dans ce projet, nous récupérerons des pièces d'anciens CD-Rom PC et construirons une machine CNC entièrement fonctionnelle en utilisant (essentiellement n'importe quel type d') Arduino qui fonctionnerait sur G-Code.

Pour plus d'informations et les projets liés à Arduino et Raspberry Pi, rendez-vous sur mon site Web https://www.neuralnetworks26.com/

Vous pouvez également visiter notre page officielle sur les réseaux de neurones à l'adresse :https://www.facebook.com/Neural.Networks26/

Pièces nécessaires

• Arduino Nano x 1

• Easydrivers par Sparkfun x 3

• Lecteurs de CD-Rom x 3

• Câbles de pontage x 20

• Entretoises et rondelles

• Dc Jack mâle x 1

• (5 v ; 2,1 A) adaptateur secteur x 1

Logiciel requis

• XLoader

• Expéditeur de code G universel

• Inkscape

• CAM Maker

Étapes à suivre

• Tout d'abord vous devez assembler votre ou vos CD-Rom afin qu'ils soient perpendiculaires entre eux et forment ainsi 3 axes à savoir X, Y et Z.

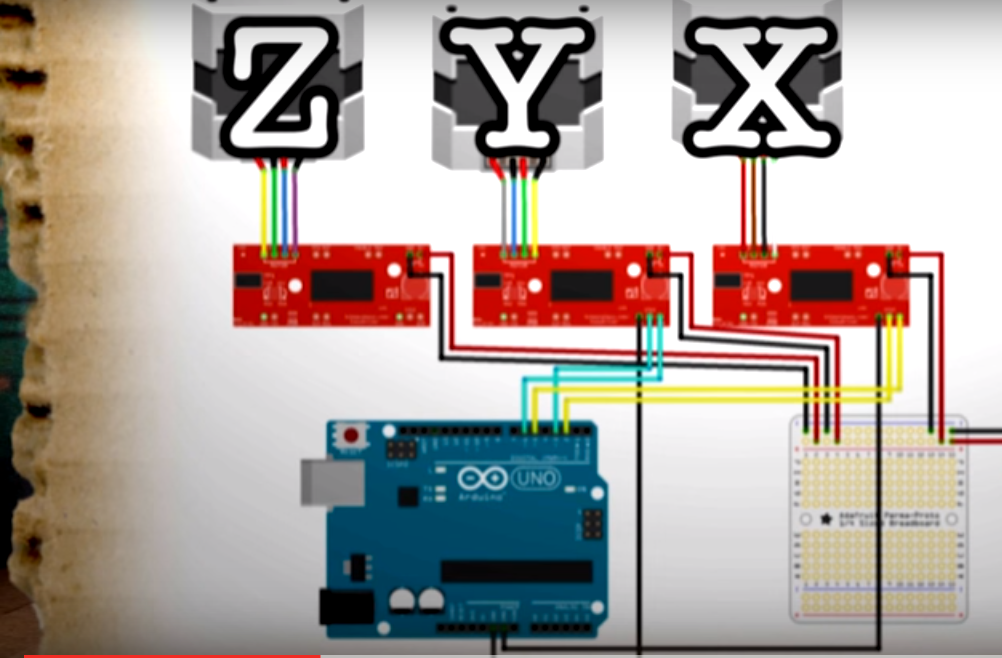

• Maintenant, suivez simplement le schéma de circuit suivant pour connecter vos Easydrivers, moteurs et Arduino.

• Téléchargez ensuite le fichier HEX donné sur votre Arduino à l'aide de XLoader https://drive.google.com/open?id=0B739XcxOoVo2aTZFbVJPVzJOVEU

• Ouvrez maintenant Universal G-code Sender et connectez votre Arduino.

• Maintenant, allez dans Paramètres > Paramètres du micrologiciel > GRBL. Ce sont les dimensions de pas X, Y et Z pour ma machine (les vôtres peuvent varier).

• Maintenant, vous pouvez rechercher le fichier G-Code (j'ai utilisé InkScape pour générer le G-Code) et l'envoyer à l'Arduino

• Votre machine CNC devrait maintenant commencer à imprimer.

Pour un dernier test d'impression compliqué, rendez-vous sur :

https://www.facebook.com/Neural.Networks26/
