Persistance de la vision

Composants et fournitures

Arduino UNO
× 1

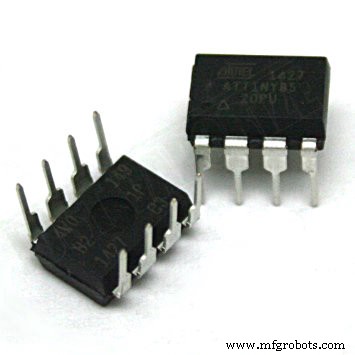

Microchip Technology ATtiny85
× 1

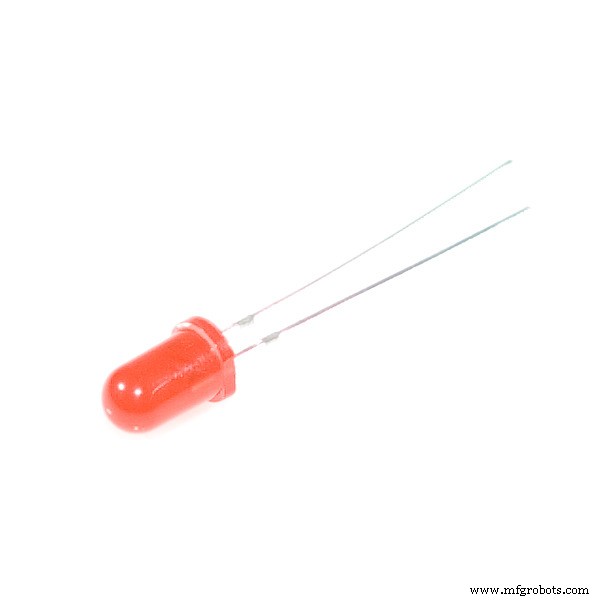

LED (générique)
× 5
Commutateur coulissant
× 1
Prise ic 8 broches
× 1
Pile bouton 3v cr2032 et support
× 1

Outils et machines nécessaires

Cutter

À propos de ce projet


La persistance de la vision est une illusion d'optique, elle fonctionne sur un phénomène simple de la façon dont fonctionne notre télévision au quotidien. MON premier pov était six mois auparavant avec arduino uno et avec moteur. Cependant, il est préférable d'avoir un petit appareil portable qui peut être transporté n'importe où et l'image peut être vue sans aucun moteur ou ventilateur externe.

Cette petite version pov portable utilise attiny 85 ic, une variante plus petite d'arduino uno qui utilise atmega 328 ic. Cette fois, j'ai fait du pov pour offrir à ma sœur en cadeau. Il existe de nombreux tutoriels sur la fabrication du pov, mais beaucoup d'entre eux ont des tonnes de fils et de moteurs et utilisent souvent la carte arduino uno elle-même.> à venir avec un petit pov sans fil avec une source d'alimentation intégrée et un interrupteur. En commutant la vitesse interne du cristal à 1 MHZ d'attiny85, l'image a été vue plus clairement sans aucun moteur. Avec un contrôle approprié de la vitesse d'obturation de l'appareil photo, l'image peut être vue bien et clairement.


Étape 1 : Matériels et outils

  1. Arduino UNO
  2. Attiny 85
  3. 5 leds de n'importe quelle couleur
  4. Planche à pain
  5. Ion à souder et fil à souder
  6. Coupeur
  7. Pic en pointillés
  8. Scie à métaux
  9. Commutateur à curseur
  10. Prise ic 8 broches
  11. Pile bouton 3v cr2032 et support
  12. fils de connexion


Étape 2 :FABRICATION DE LA CARTE


  1. Découpez le circuit imprimé pointillé en 9 cm sur 3,5 cm à l'aide d'une scie à métaux
  2. Soudez les leds sur la planche et à l'aide d'un cutter, coupez le pied de led supplémentaire.
  3. soudez la prise ic 8 broches sur la carte comme indiqué sur l'image
  4. Connectez la masse de toutes les leds à attiny 85 broche 4
  5. connectez le reste du circuit comme indiqué dans l'image du schéma de circuit. assurez-vous d'utiliser la technique du pont de soudure, car l'ensemble de la carte ne doit avoir aucun fil.
  6. vérifiez toutes les connexions à l'aide d'un multimètre pour vérifier si deux traces ne sont pas en court-circuit.
  7. nettoyez le PCB et maintenant nous allons souder l'interrupteur et le support de batterie
  8. mettez la pile bouton dans le support et vérifiez avec un multimètre quelle broche est positive et négative
  9. soudez la broche du support de batterie et l'interrupteur coulissant comme indiqué sur l'image
  10. connectez les 8 broches de la prise ic à la broche centrale du commutateur coulissant et la première broche du curseur sera à la borne positive du support de batterie
  11. Maintenant tracer le gnd pour se connecter
  12. vérifiez chaque connexion en cas de court-circuit, utilisez la pompe à souder et refaites les tracés.

Merci Hemal Chevli pour le partage de la version pcb de pov

https://github.com/hemalchevli/POV


Étape 3 :PROGRAMMER un Attiny

Étape 1. Installez le support ATtiny dans arduino ide

  • Ouvrez la boîte de dialogue des préférences dans le logiciel Arduino.
  • Recherchez le champ "URL de gestionnaire de tableaux supplémentaires" près du bas de la boîte de dialogue
  • Collez l'URL suivante dans le champ (utilisez une virgule pour la séparer de toutes les URL que vous avez déjà ajoutées) https://raw.githubusercontent.com/damellis/attiny/ide-1.6.x-boards-manager/package_damellis_attiny_index.json

    package_damellis_attiny_index.json
  • Cliquez sur le bouton OK pour enregistrer vos préférences mises à jour.
  • Ouvrez le gestionnaire de tableaux dans le menu « Outils > Tableau ».
  • Défilez vers le bas de la liste ; vous devriez voir une entrée pour "ATtiny".
  • Cliquez sur l'entrée ATtiny. Un bouton d'installation devrait apparaître. Cliquez sur le bouton d'installation.
  • Le mot « installé » devrait maintenant apparaître à côté du titre de l'entrée ATtiny.

  • Fermez le gestionnaire de tableaux. Vous devriez maintenant voir une entrée pour ATtiny dans le menu « Outils > Tableau de bord ».

Étape 2. Téléchargez le croquis Arduino isp de l'exemple dans arduino uno

Étape 3. Connectez les broches suivantes d'ATTINY 85 à arduino uno

ATTINY 85 ----- Arduino Uno

broche5(MOSI) ----- D 11

pin6(MISO) ------ D 12

broche7(SCK) ------ D 13

broche 8(VCC) ------ 5V

pin4(gnd) ------ GND

pin1(reset) ------- D10

J'ai fait un blindage pour faire cette connexion, j'ai également ajouté le support atmega 328 au blindage, le blindage est placé directement sur l'arduino uno et vous pouvez programmer sans fil ni planche à pain.

Étape 4. Allez dans Outils et changez le programmeur d'avrisp mkll en Arduino en tant que FAI

Étape 5. changez la carte en aTtiny et sélectionnez la puce aTtiny 85 et réglez l'horloge interne sur 1 mhz

Étape 6. téléchargez le programme de pov en utilisant shift + upload pour un téléchargement réussi.


Étape 4 :FINIR !!

Sortez l'appareil photo et commencez à cliquer sur les photos. Ajustez la vitesse d'obturation pour une photo parfaite.

La fabrication du pov coûtait moins de 4 $, c'est un cadeau très bon marché que vous pouvez offrir à n'importe quel être cher. petit et peut être emporté n'importe où.

Code

Github
https://github.com/hemalchevli/POVhttps://github.com/hemalchevli/POV

Schémas
