Bocal Intelligent IoT avec ESP8266, Arduino et Capteur Ultrasonique – Surveillance Temps Réel

Composants et Fournitures

Arduino UNO	×1
Capteur Ultrasonique HC-SR04 (générique)	×1
Plaque d'Essai (générique)	×1
Résistance 1 kΩ	×4
Module ESP8266 ESP-01	×1
Fils de Raccordement (génériques)	×15

Applications et Services en Ligne

• Arduino IDE

À Propos du Projet

Rendez votre cuisine futuriste ! Offrez à votre maman les données temps réel de ses recettes secrètes.

Ce tutoriel montre la création d'un prototype : base de données sur serveur local, communication ESP8266 → DB via script PHP, affichage via autre script PHP. Photos téléchargeables pour consultation hors-ligne. Bon apprentissage !

Étape 1 : Matériel et Logiciels

Composants : Arduino UNO, Capteur ultrasonique, Bocal vide (plastique/transparent recommandé), Breadboard, ESP8266 (module WiFi), Fils de raccordement (~15-20), Câble programmation, Résistances 2kΩ (×2).

Logiciels : Arduino IDE, Sublime Text ou Notepad++, Serveur Apache (ex: XAMPP), Base de données MySQL.

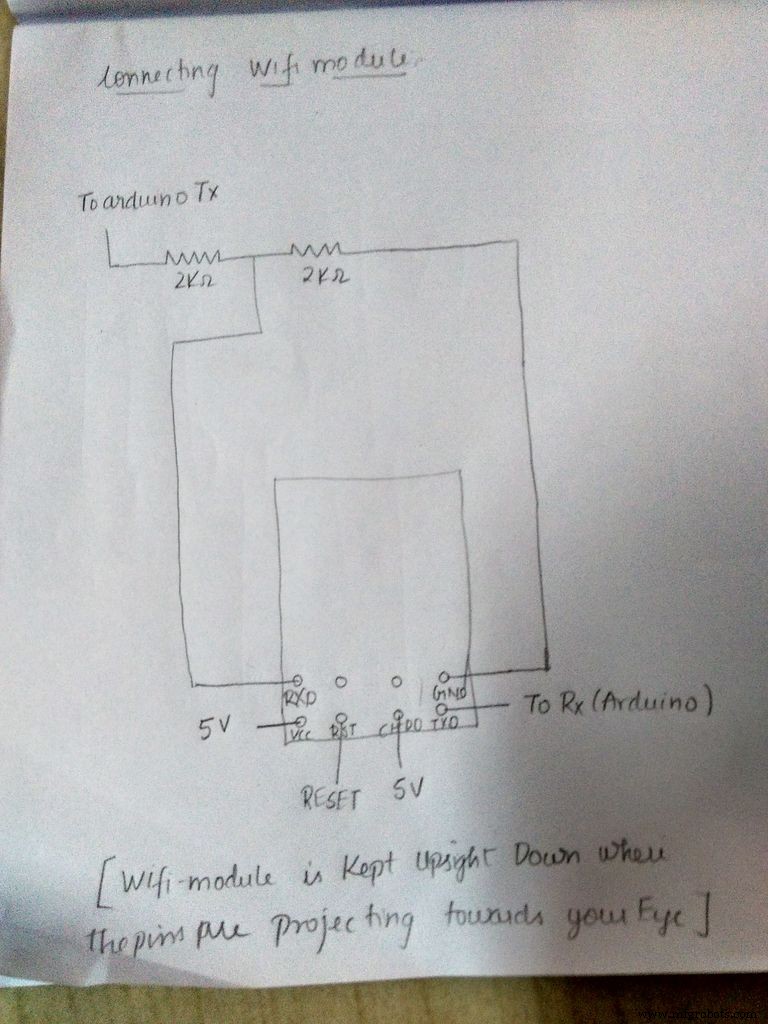

Étape 2 : Connexions ESP8266 et Capteur Ultrasonique

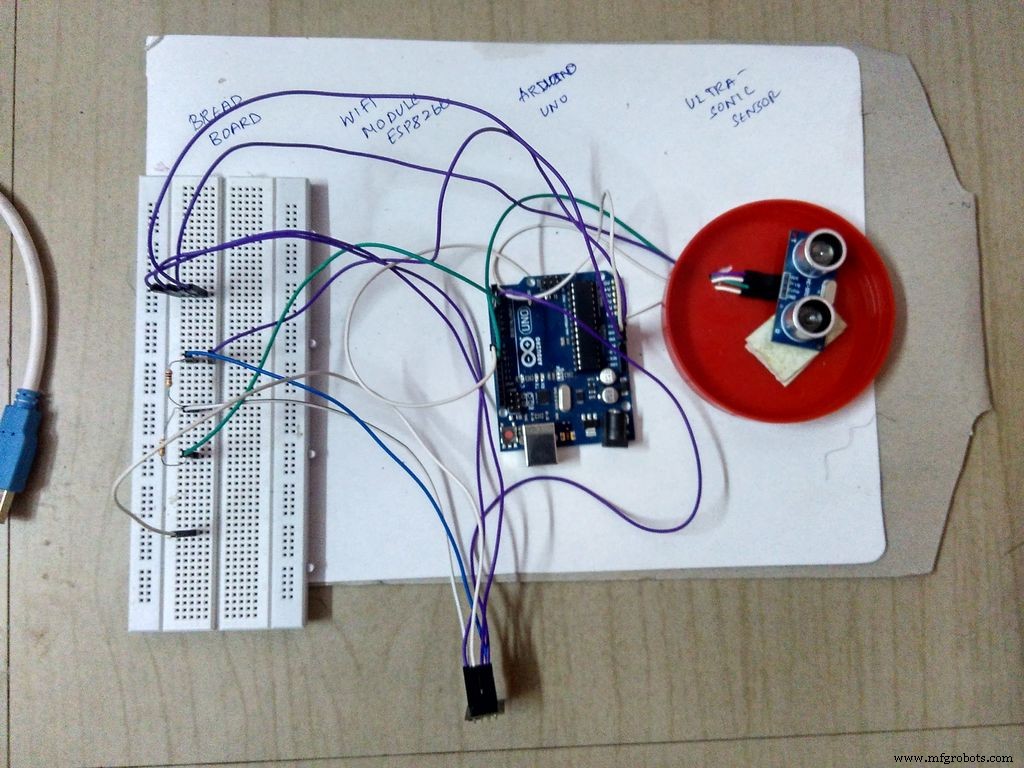

L'image détaille les connexions entre Arduino, ESP8266 et capteur ultrasonique.

Étape 3 : Programmation Arduino pour ESP et Bluetooth

Lien GitHub : https://github.com/santynaren/iotsmartjar

Logiciels : Notepad++, XAMPP Server, Arduino IDE.

#include <SoftwareSerial.h>
SoftwareSerial esp(2, 3); // RX, TX vers ESP-01
long duration; int distance;

void setup() {
  Serial.begin(9600);
  esp.begin(9600);
  esp.println("AT"); response(3000);
  esp.println("AT+CIOBAUD=9600"); response(1000);
  esp.println("AT+CWMODE=1"); response(2000);
  esp.println("AT+CWJAP=\"Wifi Name SSID\",\"Wifi Password\""); response(10000);
  pinMode(9, OUTPUT); // Trig
  pinMode(10, INPUT); // Echo
}

void loop() {
  // Mesure distance ultrasonique
  digitalWrite(9, LOW); delayMicroseconds(2);
  digitalWrite(9, HIGH); delayMicroseconds(10);
  digitalWrite(9, LOW);
  duration = pulseIn(10, HIGH);
  distance = duration * 0.034 / 2;

  // Envoi vers serveur via ESP8266 (TCP port 80)
  esp.println("AT+CIPSTART=\"TCP\",\"Your IP Address\",80"); response(5000);
  esp.println("AT+CIPSEND=80"); response(2000);
  esp.print("GET Your Link with the IP address You Used ");
  esp.print(distance);
  esp.println("\r\nabcd1234"); response(5000);
}

void response(int waitTime) {
  for (int i = 0; i < waitTime; i++) {
    if (esp.available() > 0) { char x = esp.read(); Serial.print(x); }
    delay(1);
  }
}

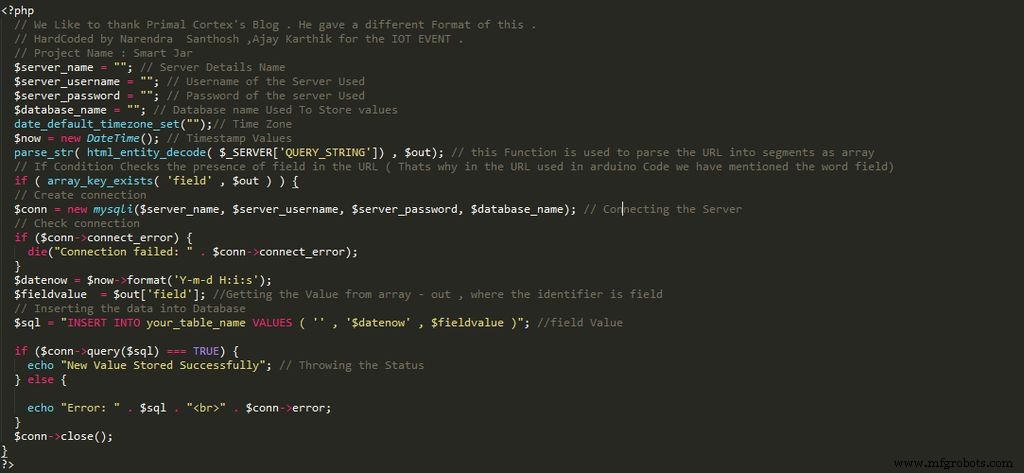

Étape 4 : Programmation Web - Insertion Données (PHP)

Code à saisir dans l'éditeur de texte pour insérer les données dans la base MySQL.

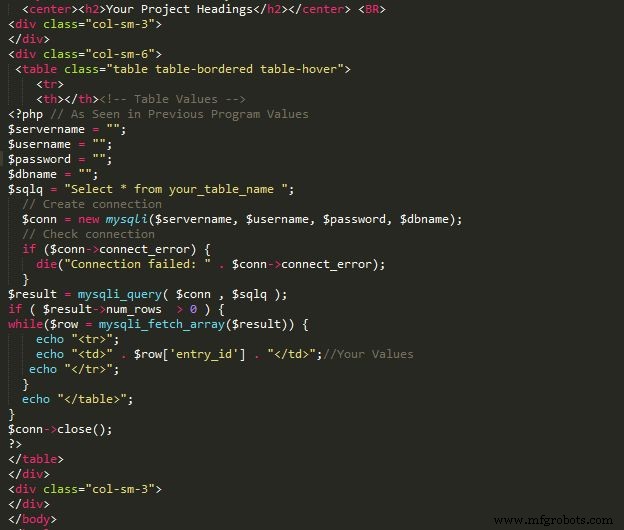

Étape 5 : Programmation Web - Affichage Données (PHP)

Référez-vous à l'image pour le code d'affichage.

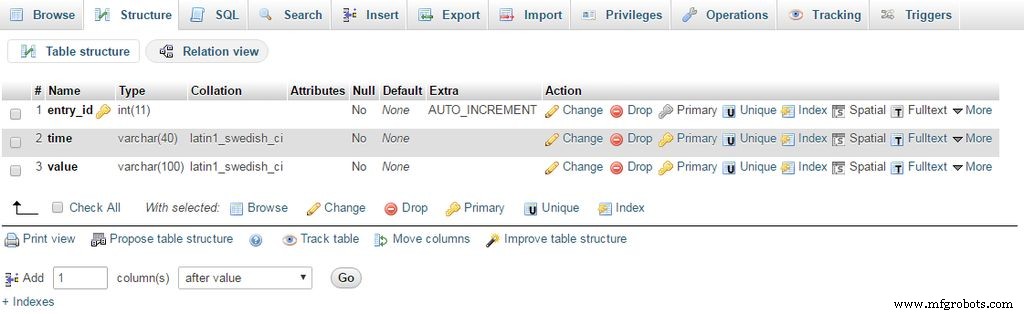

Étape 6 : Configuration Base de Données (phpMyAdmin)

Interface standard. Pour questions SQL : santhoshnarendra@gmail.com (objet : « Tutorial - Smart Jar »).

Étape 7 : Test Final

Vérifiez le bon baud rate. Si erreur ESP8266, réinitialisez le baud rate correctement. Pour toute question, n'hésitez pas à nous contacter. Fin février 2017 : code support Android et interface web graphique prévus. Restez branchés !

Projet réalisé par : Narendra Santhosh N, Ajay Karthik K, Subash C.

Fichiers Code

Dépôt GitHub complet avec instructions dans le README : https://github.com/santynaren/iotsmartjar
