Bibliothèque de gestion des messages pour les applications PLC utilisant IEC-61131 et eHMI

Présentation

La bibliothèque CXMM_MessageManagement offre des fonctions pour afficher des messages d'information, d'avertissement, d'erreur et autres du programme d'application sur l'IHM. La conception s'appuie sur l'écran de notification PLCnext WBM.

Exemple de premières étapes

Définir le texte du message sur la variable plc udtTextBuffer

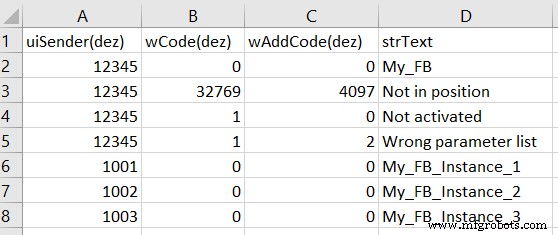

Il est recommandé de stocker le texte du message dans un fichier csv et d'utiliser le FB PBCL_FileCsvRead de la bibliothèque PLCnextBase pour définir les données sur la variable pls.

Définir le texte pour la colonne de l'expéditeur

Pour la colonne de l'expéditeur, définissez les paramètres comme suit :
uiSender> 0, wCode =0, wAddCode =0

CXMM_udtMessageMgr.udtTextBuffer.arrText[0].uiSender := 12345;
CXMM_udtMessageMgr.udtTextBuffer.arrText[0].wCode    := WORD#16#0;
CXMM_udtMessageMgr.udtTextBuffer.arrText[0].wAddCode := WORD#16#0;
CXMM_udtMessageMgr.udtTextBuffer.arrText[0].strText  := 'My_FB';

Définir le texte de la colonne de message

Pour la colonne de message, définissez les paramètres comme suit :
uiSender> 0, wCode> 0, wAddCode> 0

CXMM_udtMessageMgr.udtTextBuffer.arrText[1].uiSender := 12345;
CXMM_udtMessageMgr.udtTextBuffer.arrText[1].wCode    := WORD#16#8001;
CXMM_udtMessageMgr.udtTextBuffer.arrText[1].wAddCode := WORD#16#1001;
CXMM_udtMessageMgr.udtTextBuffer.arrText[1].strText  := 'Not in position';

Exemple d'utilisation du FB PBCL_FileCsvRead

PBCL_FileCsvRead(
    uiOffset        := UINT#1,
    strFileName     := strFileNameFileCsvRead,
    strDataTypes    := 'UINT;WORD;WORD;STRING' ,
    strDelimiter    := ';',
    udiRowCnt       => udiRowCntFileCsvRead,
    anyTable        := CXMM_udtMessageMgr.udtTextBuffer.arrText);

Instancier le bloc fonction CXMM_MessageManager

CXMM_MessageManager(udtMessageMgr := CXMM_udtMessageMgr);

Instancier le symbole hmi CXMM_MessageDisplay

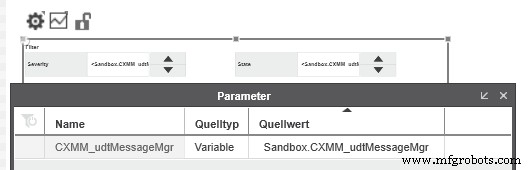

Connectez-le au CXMM_MessageManager bloc fonctionnel.

Instancier le bloc fonction CXMM_SendMessage

CXMM_SendMessage_11(
    xSend           := xSend,
    uiSender        := UINT#12345,
    uiSenderType    := UINT#0,
    wCode           := WORD#1,
    wAddCode        := WORD#0,
    enSeverity      := CXMM_enSeverity#Error,
    udtMessageMgr   := CXMM_udtMessageMgr);

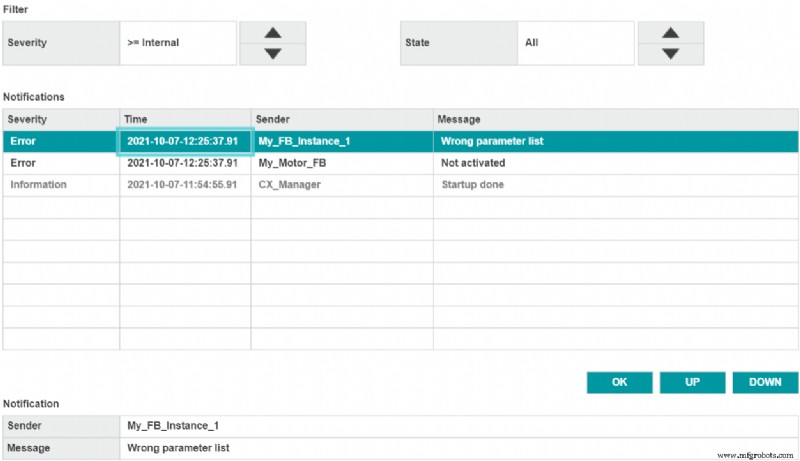

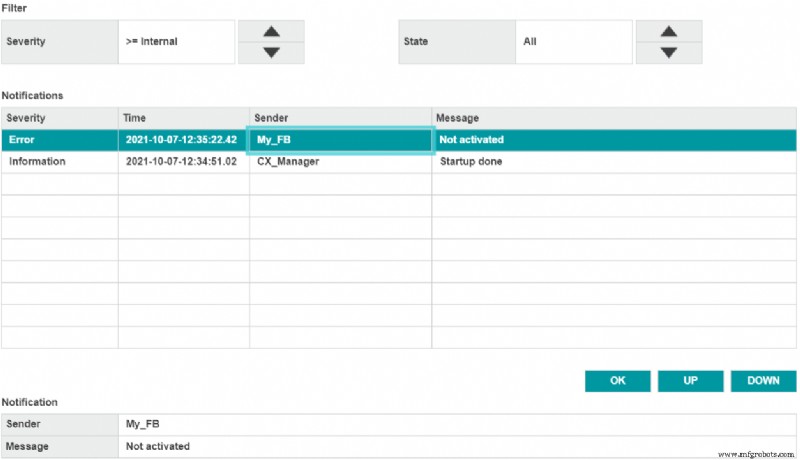

CXMM_MessageDisplay affiche le texte du message

Téléchargez la bibliothèque :https://github.com/WaldemarSommer22/MessageManagement-iec61131-plcnext.git
