Top 6 des fabricants de PCB 6 couches et options de stack-up

Êtes-vous sur le marché pour un fabricant de PCB 6 couches ? Si oui, vous avez de la chance ! Dans cet article de blog, nous allons vous présenter certains des meilleurs fabricants de PCB 6 couches. Nous vous fournirons également quelques conseils pour choisir le bon fabricant pour vos besoins. Donc, si vous êtes prêt à en savoir plus, continuez à lire !

Qu'est-ce qu'un stack-up PCB 6 couches ?

Les PCB 6 couches consistent en 6 couches de cuivre qui sont laminées ensemble. Ces cartes sont généralement utilisées pour des applications à haute densité, telles que dans les ordinateurs portables et les serveurs ou les dispositifs miniatures.

Les cartes 6 couches ont trois couches diélectriques et trois couches conductrices. Les couches diélectriques consistent généralement en fibre de verre ou un autre type de matériau isolant, tandis que les couches conductrices sont faites de cuivre.

Stack-up PCB 6 couches

Un stack-up 6 couches courant est le suivant :

1 : Couche de signal

2 : Couche de masse

3 : Couche d'alimentation

4 : Couche de signal

5 : Couche de masse

6 : Couche d'alimentation

Alors que pour le stack-up de carte PCB 6 couches standard, vous pourriez aussi avoir une carte 6 couches avec un stack-up différent. Par exemple, vous pourriez avoir :

-deux couches de surface (deux couches externes) :

couche supérieure et couche inférieure

-deux couches internes/couche interne

Couches internes/couche de signal interne :

Plans de routage internes

-deux plans internes

plan de masse interne

plan d'alimentation interne

Les PCB 6 couches sont utilisés dans diverses applications, y compris les circuits numériques à haute vitesse, les circuits RF et les circuits d'alimentation. Ils sont également couramment précieux pour les circuits imprimés multicouches (PCB). Les PCB 6 couches offrent un certain nombre d'avantages par rapport aux autres PCB multicouches, y compris une densité de routage accrue, une diaphonie réduite et une intégrité de signal améliorée.

Matériaux PCB 6 couches

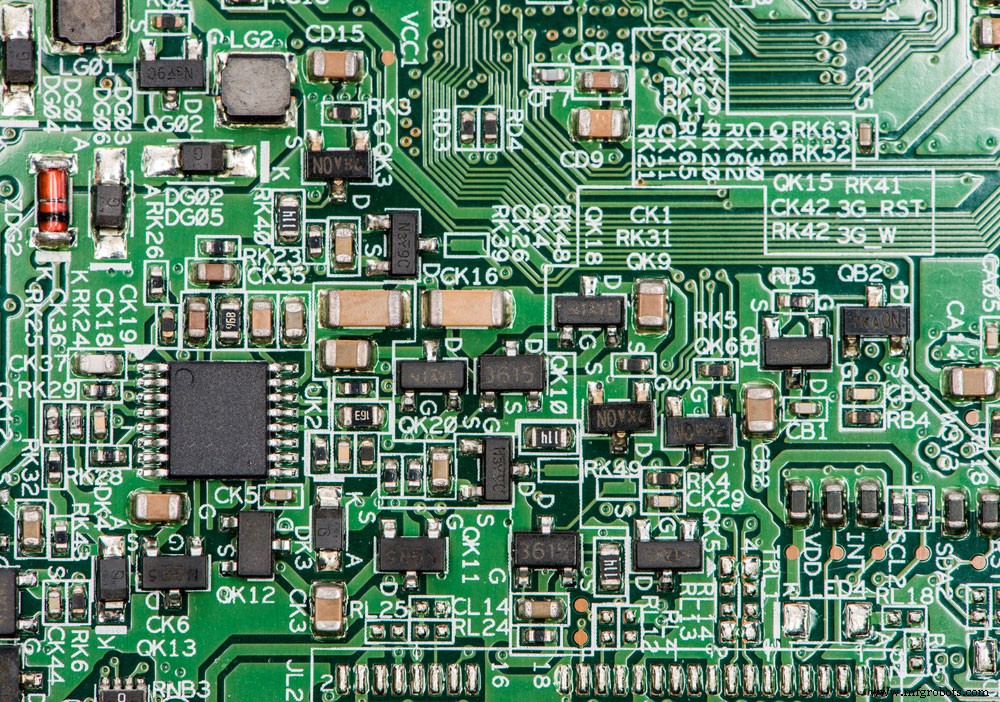

PCB vert (circuit imprimé) gros plan avec beaucoup de composants électroniques

Il y a quatre principaux types de matériaux PCB 6 couches :

Métal

Les PCB peuvent être fabriqués avec divers métaux, le plus courant étant le cuivre. Le cuivre est un excellent conducteur d'électricité et a une résistance relativement faible. Il est également très ductile, ce qui signifie qu'il peut être facilement façonné en feuilles minces. Le PCB 6 couches en cuivre est généralement utilisé dans les circuits numériques à haute vitesse et les circuits RF.

FR-4

FR-4 est le type le plus courant de matériau PCB 6 couches. Il utilise un stratifié époxy renforcé de verre et a une excellente résistance à la flamme. FR-4 est également résistant à l'humidité, aux produits chimiques et aux températures jusqu'à 130°C.

Rogers

Le PCB 6 couches Rogers utilise un matériau diélectrique avec une constante diélectrique très faible. Cela les rend idéaux pour les applications à haute fréquence où l'intégrité du signal est critique.

PTFE (Téflon)

Le PCB 6 couches PTFE utilise un matériau fluoropolymère avec une constante diélectrique extrêmement faible. Cela les rend idéaux pour les applications à haute fréquence où l'intégrité du signal est critique.

Composants PCB 6 couches

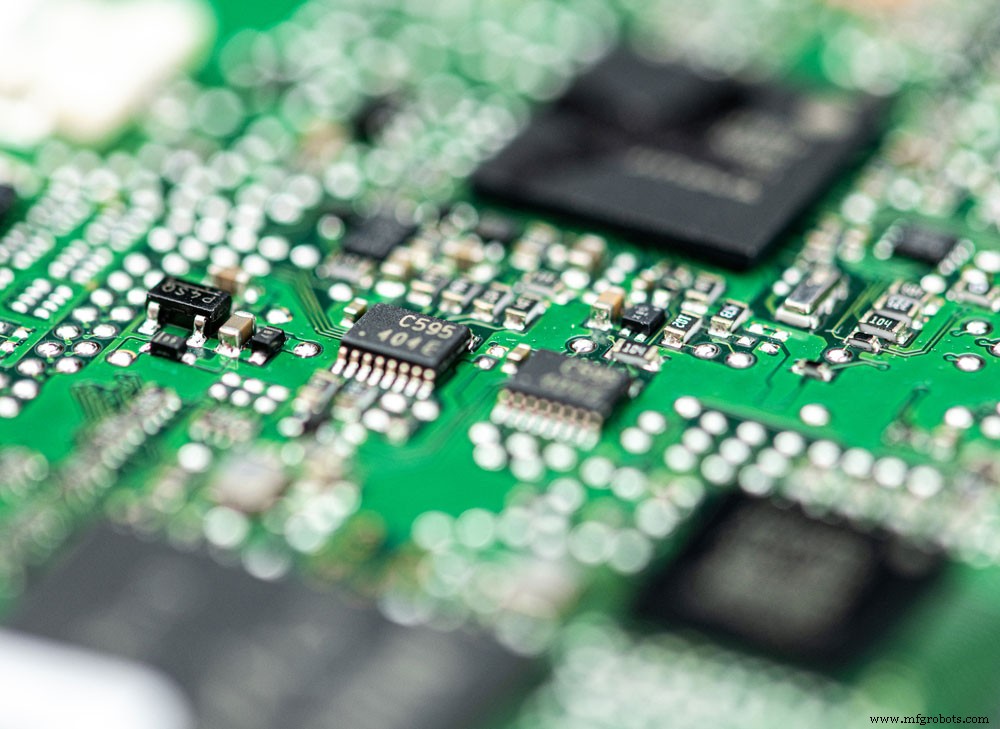

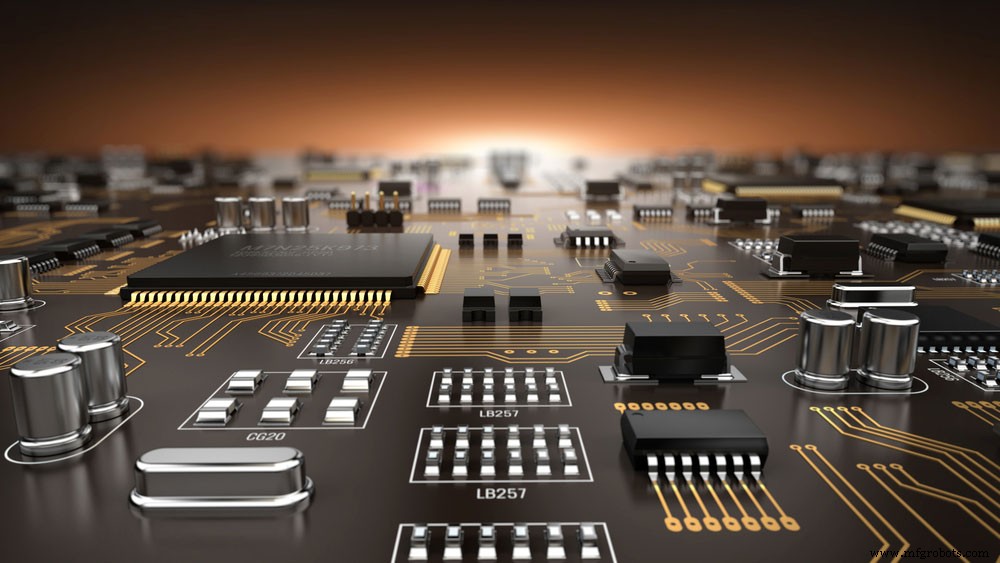

PCB avec composants électroniques (gros plan détaillé)

Il y a de nombreux types différents de composants PCB 6 couches, chacun avec ses propriétés uniques.

Transistors

Transistors électroniques

Les transistors sont des composants PCB 6 couches que vous pouvez utiliser pour amplifier ou commuter des signaux électroniques.

Diodes

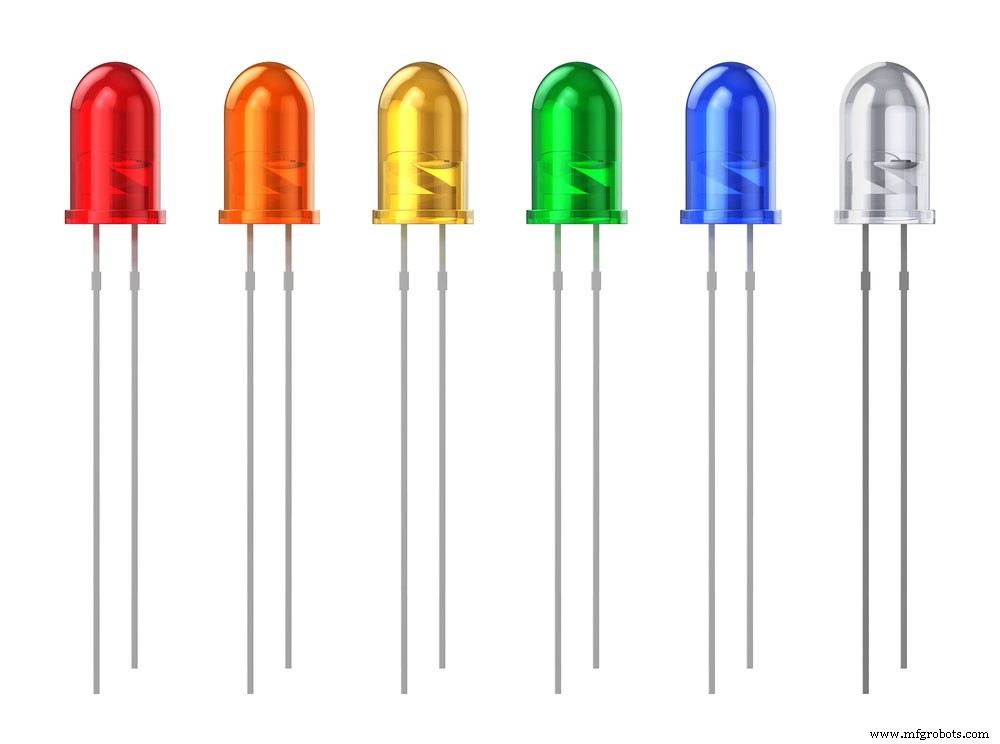

Ensemble de LEDs 5 mm colorées

Les diodes sont des composants PCB 6 couches qui permettent au courant de circuler dans une seule direction.

Résistances

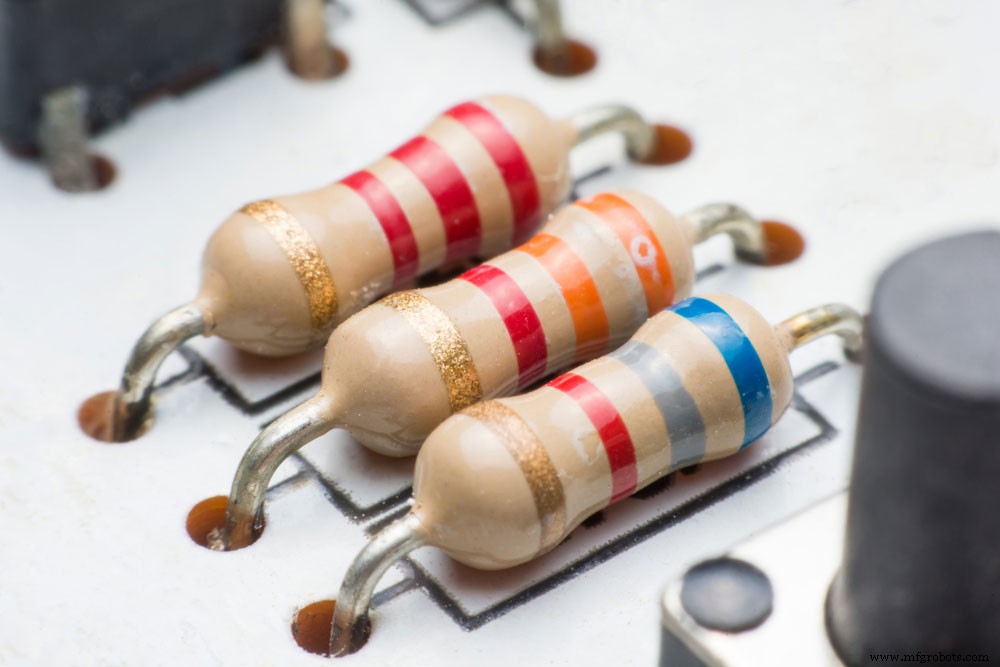

Les Résistances sur le circuit imprimé

Les résistances servent à contrôler le flux d'électricité à travers un circuit.

Condensateurs

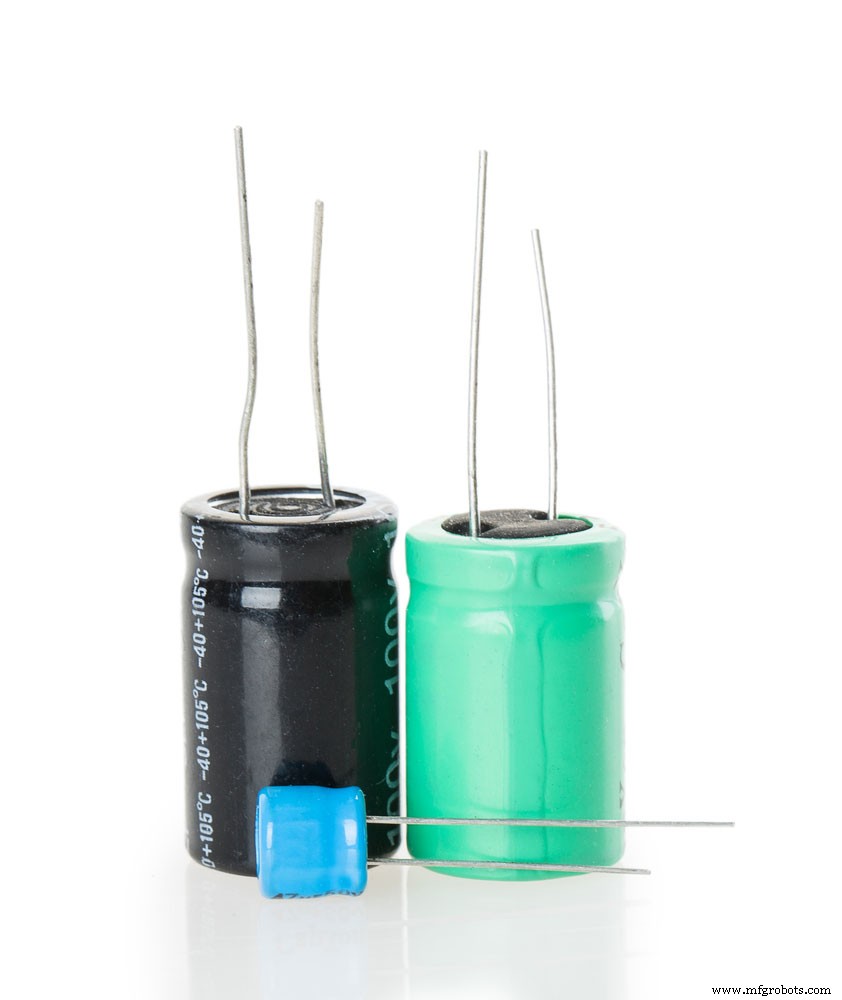

Les Condensateurs

Les condensateurs sont des composants PCB 6 couches qui peuvent stocker une charge électrique, idéaux pour les applications de filtrage et de traitement du signal.

Capteurs

Différents types de capteurs

Les capteurs sont des composants PCB 6 couches que vous pouvez utiliser pour détecter, mesurer et répondre aux changements physiques dans l'environnement.

Transformateurs

Les Transformateurs sur un poteau électrique et ciel bleu avec nuages

Les transformateurs sont des composants PCB 6 couches qui convertissent le courant alternatif (AC) en courant continu (DC) ou vice versa.

Facteurs qui déterminent les conceptions d'un stack-up PCB 6 couches

Circuit imprimé

Il est essentiel de considérer un certain nombre de facteurs différents lors du choix de la conception de stack-up PCB 6 couches pour votre projet. Ceux-ci peuvent inclure les types et tailles de composants, les fréquences de signal, les défis thermiques et les contraintes de taille.

Type et taille des composants

Le type et la taille des composants utilisés sur le PCB 6 couches auront un impact significatif sur la conception du stack-up.

Par exemple, si le PCB sera utilisé pour des circuits numériques à haute vitesse, le matériau diélectrique entre les couches de signal devra avoir une constante diélectrique (Dk) faible pour minimiser la diaphonie du signal.

Fréquence du signal

La fréquence des signaux routés sur le PCB 6 couches devra également être prise en compte lors du choix de la conception du stack-up.

Les signaux de fréquence plus élevée nécessitent des longueurs de trace plus courtes et des chemins d'impédance plus contrôlés. Il est important de choisir une conception de stack-up qui inclut plusieurs plans de masse ou d'alimentation pour fournir le blindage et le découplage nécessaires pour ces signaux à haute vitesse.

Plusieurs couches de circuits imprimés PCB multipliées

Gestion thermique

Un autre facteur important à considérer lors du choix d'une conception de stack-up PCB 6 couches est la gestion thermique du circuit imprimé.

Si le PCB sera utilisable dans une application où il devra dissiper beaucoup de chaleur, il est important de choisir une conception de stack-up qui inclut plusieurs plans d'alimentation et de masse.

Ensuite, vous pouvez connecter ces plans avec des vias pour créer des vias thermiques, qui aident à dissiper la chaleur du PCB.

Coût

Bien sûr, le coût est toujours une considération lors de la conception d'un PCB 6 couches. Le nombre de couches dans le stack-up aura un impact sur le coût global du PCB, et choisir une conception de stack-up 6 couches trop complexe ou nécessitant des matériaux coûteux peut faire monter le coût de votre projet au-delà de votre budget.

Pour minimiser les coûts globaux, il est essentiel de considérer soigneusement les exigences PCB 6 couches de votre application et de sélectionner une conception de stack-up qui répond à ces exigences tout en restant dans vos contraintes budgétaires.

Considérations du stack-up PCB 6 couches : Nombre de signaux, plans d'alimentation et de masse

Lors de la conception d'un PCB 6 couches, l'une des considérations les plus importantes est le nombre de signaux, d'alimentation et de couches de masse. Le nombre de couches de signal déterminera la densité de routage et la largeur de trace maximale. De plus, le nombre de couches d'alimentation et de masse déterminera la capacité de transport de courant maximale et la largeur de trace minimale.

L'autre considération importante est la constante diélectrique (k) du matériau isolant. La constante diélectrique est une mesure de la capacité d'un matériau à stocker de l'énergie électrique. Plus la constante diélectrique est élevée, plus la capacitivité du matériau est élevée. La constante diélectrique des matériaux PCB courants varie de 2,2 à 3,8.

La prochaine considération est l'épaisseur de la couche de conducteur en cuivre. Une couche de conducteur plus épaisse signifie que plus de courant peut être transporté par la trace. Il est important de choisir un PCB 6 couches avec une épaisseur de cuivre appropriée pour répondre aux besoins de votre projet.

Comment fabrique-t-on un PCB 6 couches ? / Fabrication PCB multicouches

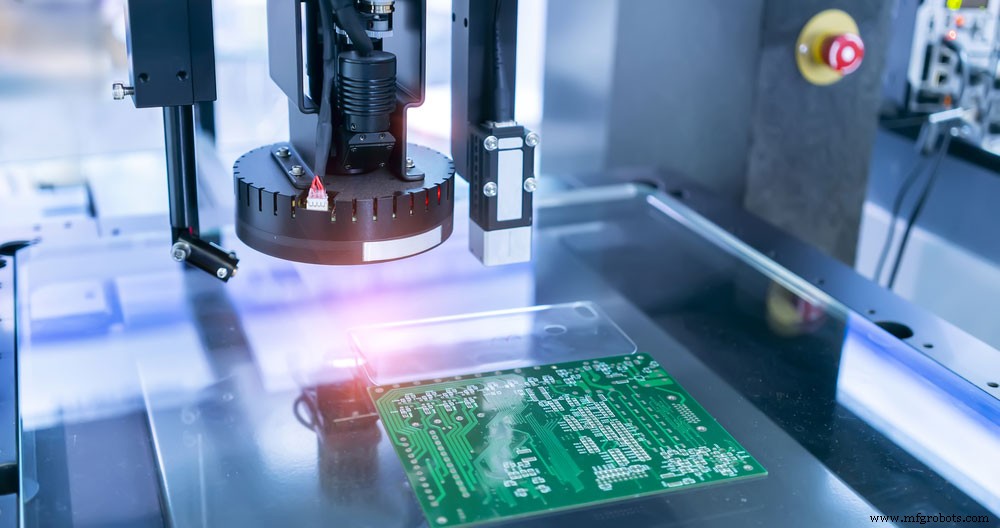

Instrument de mesure vision inspectant le circuit imprimé PCB

Le processus de fabrication pour un PCB 6 couches implique généralement les étapes suivantes :

1. Premièrement, déposez une couche de base ou isolante de fibre de verre ou un autre type de matériau isolant approprié et imprimez des motifs dessus en utilisant des traces conductrices et des vias.

2. Ensuite, appliquez une ou plusieurs couches de conducteur sur cette couche de base, généralement en utilisant du feuillard de cuivre laminé sur le substrat en utilisant la chaleur et la pression.

Ces couches de conducteur peuvent être plaquées avec d'autres métaux, comme l'or ou le nickel, pour améliorer leurs performances et leur durabilité.

3. Une fois que les couches de conducteur ont été opérationnelles, des couches d'isolation et de conducteur supplémentaires sont ajoutées pour créer une conception PCB 6 couches.

Des vias supplémentaires entre ces différentes couches permettent une densité de routage accrue et une performance électrique améliorée.

4. Finalement, complétez le PCB 6 couches en appliquant un masque de soudure et une sérigraphie sur les surfaces supérieure et inférieure.

Ces étapes finales protègent le circuit sous-jacent des dommages et facilitent l'identification et le placement des composants sur la carte par les assembleurs.

Comment choisir un fabricant de PCB 6 couches

faire un choix

Qui est le plus grand fabricant de PCB au monde ? Quel est le meilleur fabricant de PCB ? Qui fabrique les cartes PCB ? Ce ne sont que quelques-unes des questions que vous pourriez vous poser lorsque vous cherchez un fabricant de PCB 6 couches.

Il y a de nombreuses options disponibles pour sélectionner. Mais comment savez-vous laquelle est la bonne pour votre projet ?

Voici quelques éléments à considérer lors du choix d'un fabricant de PCB 6 couches :

Capacités :

Quel genre de capacités le fabricant de PCB a-t-il ? Ont-ils de l'expérience avec une variété de matériaux et de processus de production ? Ont-ils la capacité de respecter vos délais et exigences de projet ?

Réputation :

Que disent les autres entreprises et clients à propos de ce fabricant de PCB ? Leur réputation pour la qualité, la fiabilité et le service client est-elle forte ?

Coût :

Bien sûr, le coût est aussi un facteur important à considérer lors du choix d'un fabricant de PCB. Offrent-ils des prix compétitifs et des options de paiement ? Offrent-ils des réductions ou des promotions qui peuvent vous faire économiser de l'argent ? Leurs services d'assemblage sont-ils raisonnablement tarifés ?

Qualité

Quand il s'agit de choisir un fabricant de PCB 6 couches, la qualité est toujours la priorité absolue. Vous voulez vous assurer que les produits que vous obtenez sont de haute qualité dans l'industrie du PCB et répondront à toutes vos exigences de projet.

Délai de livraison

Bien qu'il soit important d'obtenir un fabricant de PCB qui puisse répondre à vos normes de qualité, vous ne voulez pas non plus attendre trop longtemps pour votre commande. Assurez-vous de demander leur délai de livraison estimé et s'ils peuvent accommoder les commandes urgentes.

Service client

Un autre facteur important à considérer est le service client. Vous voulez travailler avec un fabricant de PCB 6 couches qui est réactif et utile, surtout pendant le processus de commande. Renseignez-vous sur leurs politiques de service client et assurez-vous que vous pourrez obtenir l'aide dont vous avez besoin.

Tarification

Bien sûr, vous voulez aussi vous assurer que vous obtenez une bonne affaire sur votre PCB 6 couches. Obtenez des devis de plusieurs fabricants différents et comparez les prix. Assurez-vous de prendre en compte les frais d'expédition et de manutention.

Service client

Le service client est un autre facteur important à considérer lors du choix d'un fabricant de PCB 6 couches.

Lors de la recherche d'un fabricant de PCB 6 couches, assurez-vous d'en trouver un avec un service client réactif. De cette façon, si vous avez des questions ou des problèmes, vous pourrez obtenir l'aide dont vous avez besoin.

Support technique

Un autre facteur à considérer est le support technique. Bien que de nombreux fabricants de PCB 6 couches offrent un certain niveau de support technique, certains sont meilleurs que d'autres.

PCB 4 couches vs 6 couches

Fond de circuit imprimé

Comparer les PCB 4 couches vs 6 couches peut être délicat, car il y a de nombreux facteurs différents à considérer. Certaines considérations clés incluent le coût et la performance.

Coût et performance

L'une des principales différences entre les PCB 4 couches et 6 couches est le coût. Les PCB 6 couches sont généralement plus chers que les PCB 4 couches, car ils nécessitent des processus de fabrication et des matériaux plus avancés. Cependant, les PCB 6 couches ont tendance à offrir de meilleures performances que les PCB 4 couches.

Avantages et inconvénients

1. Les PCB 4 couches sont moins chers et plus faciles à produire

2. Les PCB 6 couches offrent plus d'options de routage et sont meilleurs pour les signaux à haute vitesse

3. Les PCB 4 couches sont meilleurs pour les cartes plus petites ou quand vous avez besoin de plus de fiabilité

4. Le PCB six couches est meilleur pour les cartes plus grandes ou quand vous avez besoin de plus de performance

5. À la fin, cela dépend de vos besoins spécifiques pour votre projet. Si vous avez besoin d'un PCB 6 couches haute performance, vous devrez être prêt à payer plus pour cela. Si vous n'avez pas autant d'exigences de routage, un PCB 4 couches pourrait être la meilleure option pour vous. Mais dans les deux cas, il est essentiel de considérer soigneusement vos options avant de prendre une décision.

Prix PCB 6 couches

Quand il s'agit du prix PCB 6 couches, il y a un certain nombre de facteurs qui peuvent influencer le coût final. Certaines considérations importantes incluent les matériaux utilisés, la complexité de la conception, et si la carte est assemblée en interne ou sous-traitée à un tiers.

D'autres facteurs essentiels peuvent inclure les exigences de certification et les commandes spéciales, telles que des finitions spécifiques ou des emballages spéciaux. En fin de compte, il est crucial d'évaluer vos besoins individuels et de prendre une décision éclairée sur le prix PCB 6 couches qui fonctionnera le mieux pour vous. Grâce à une recherche minutieuse et à une connaissance du secteur à jour, vous pouvez trouver de bonnes affaires sur les PCB 6 couches qui ne feront pas exploser le budget.

Facteurs qui influencent les conceptions d'un stack-up PCB

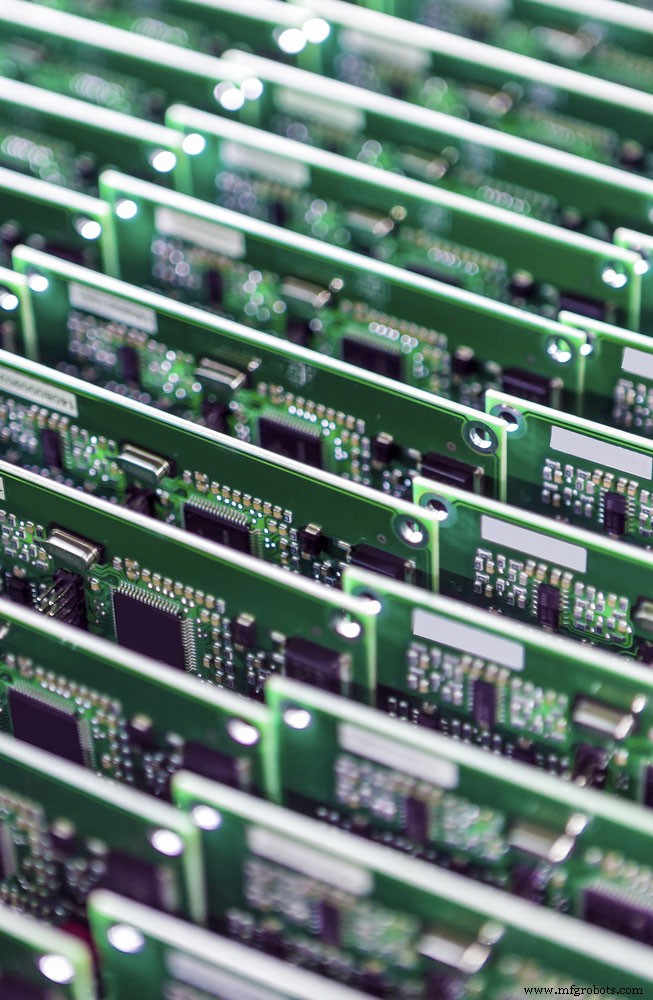

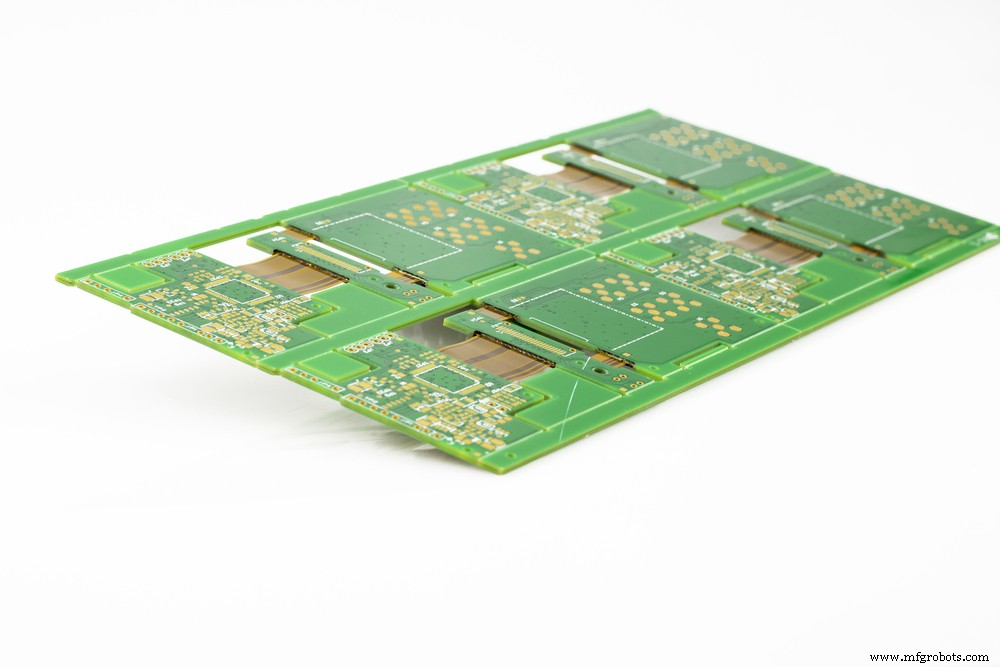

Beaucoup de circuits imprimés produits prêts emballés ensemble

Une considération attentive de ces facteurs est essentielle pour produire des circuits multicouches.

1. Le nombre de couches dans un stack-up PCB

2. L'épaisseur et les matériaux des couches PCB

3. L'espacement entre les couches PCB

4. La largeur et l'espacement du conducteur

5. La constante diélectrique du matériau isolant

6. La forme et la taille des composants sur le PCB

7 Le processus de fabrication utilisé pour créer le PCB

Les avantages d'utiliser un PCB six couches

PCB haute technologie (circuit imprimé) avec processeur et micro-puces.

Six couches de PCB jouent un rôle important dans la fabrication de l'électronique et d'autres dispositifs. Ce type de circuit imprimé offre plusieurs avantages, qui sont discutés ci-dessous ;

Disposition simple

Avec 6 couches, la disposition et la conception du PCB peuvent être plus simples, ce qui facilite le traçage des signaux et le dépannage des problèmes.

Haute qualité

Comme les PCB 6 couches sont fabriqués avec des composants et matériaux de haute qualité, ils ont tendance à avoir une fiabilité et une durabilité plus élevées que les autres types de PCB.

Construction légère

Parce que les fabricants de circuits six couches utilisent des matériaux plus minces pour le PCB, les cartes 6 couches sont également beaucoup plus légères que les autres types de PCB.

Petite taille

En raison de leur finesse et de leur construction légère, les PCB 6 couches peuvent être beaucoup plus petits que les autres types de PCB.

Durabilité améliorée

Bien que les PCB 6 couches soient plus chers que les autres PCB, leur durabilité et fiabilité améliorées peuvent en valoir l'investissement pour de nombreuses applications.

Propriétés électriques exceptionnelles

Excepté pour la petite taille du PCB 6 couches, ses autres propriétés électriques ne diffèrent pas d'un PCB normal.

Le PCB 6 couches est conçu pour fournir une performance améliorée pour les applications critiques qui nécessitent une signalisation à haute vitesse, une puissance accrue, une dissipation thermique, ou d'autres capacités qui sont plus difficiles à atteindre avec des conceptions PCB standard.

Applications du stack-up PCB 6 couches

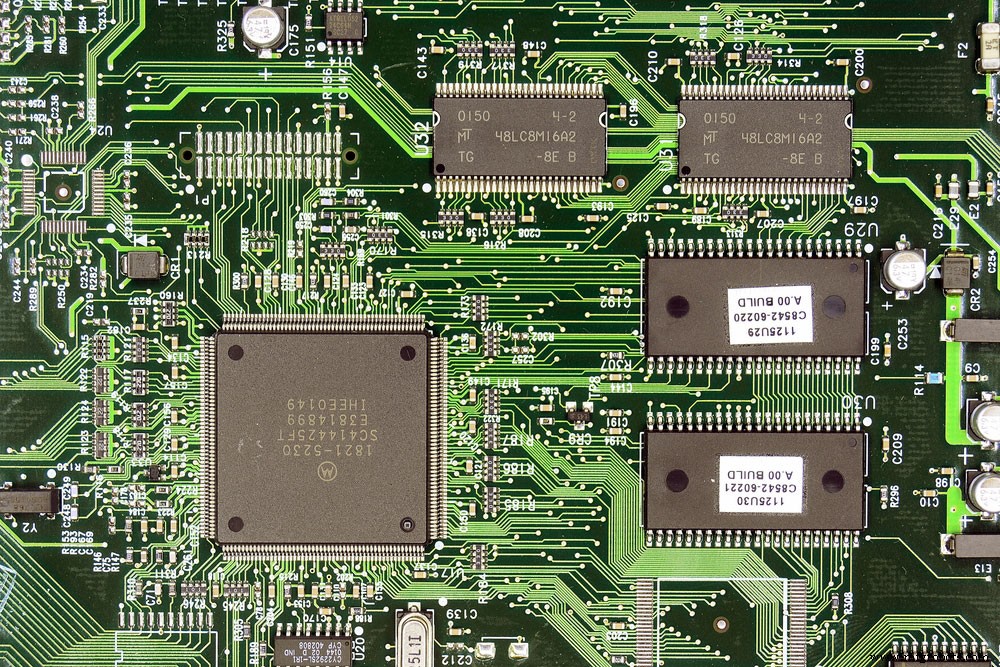

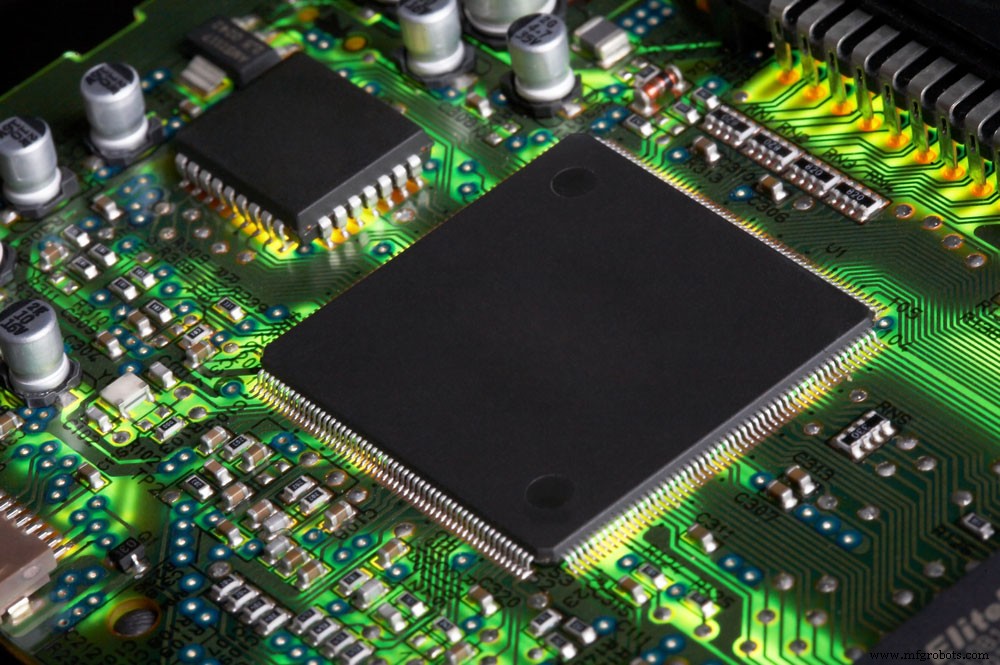

Gros plan de circuit électronique avec processeur

Il y a de nombreuses applications différentes qui utilisent des stack-ups PCB 6 couches, allant des systèmes à l'électronique grand public. Tels que :

Aérospatiale

Vaisseau spatial dans l'espace

Les PCB 6 couches sont souvent utilisés dans les systèmes aérospatiaux en raison de leur capacité à résister à des conditions difficiles et des températures extrêmes.

Médical

Les PCB 6 couches sont également couramment utilisables dans les dispositifs médicaux en raison de leur capacité à transmettre des données sensibles rapidement et avec précision.

Électronique grand public

tablettes

Les PCB 6 couches sont également largement utilisés dans l'électronique grand public, tels que les téléphones portables, les ordinateurs portables et les tablettes. C'est parce que les PCB 6 couches permettent une transmission de données plus rapide et des connexions plus fiables, vitales pour les appareils modernes qui dépendent fortement de la communication sans fil.

Électronique industrielle

Un autre domaine où les PCB 6 couches sont couramment utilisés est l'électronique industrielle. Les PCB 6 couches sont souvent populaires dans les systèmes d'automatisation d'usine et d'autres systèmes complexes, à forte intensité de données, qui doivent être capables de transmettre et de traiter de grandes quantités d'informations rapidement.

PCB carte mère 4 couches vs 6 couches

Carte mère d'ordinateur de bureau typique vue rapprochée

Lors du choix d'une carte mère PCB 6 couches pour votre projet, il y a quelques facteurs clés à considérer.

L'un des plus importants est le type et la complexité de votre système ou dispositif, 6 couches de PCB peuvent être excessives pour des projets simples. De plus, vous voudrez également considérer des choses comme le coût et la disponibilité, car les PCB 6 couches peuvent être plus chers et plus difficiles à trouver que les cartes 4 couches.

Les PCB 6 couches offrent un certain nombre d'avantages par rapport aux cartes 4 couches, y compris une bande passante et une vitesse de traitement accrues, une plus grande durabilité et une dissipation de chaleur améliorée. Cependant, ces avantages ont un coût, tant en termes d'argent que de complexité. Si votre système ou dispositif sur lequel vous travaillez est un projet simple ou si vous débutez tout juste avec les PCB 6 couches, il peut valoir la peine de considérer une solution de carte 4 couches moins chère.

Comment commander un PCB 6 couches ?

Premièrement, envoyez le nouveau fichier pcb ou le schéma. Le fichier PCB 6 couches pourrait être en *.pdf, *.jpg, *.png, ou d'autres formats. Vous pouvez simplement zipper tous les fichiers dans un dossier et puis télécharger le fichier PCB 6 couches sur notre site web. Deuxièmement, sélectionnez les spécifications PCB 6 couches, telles que l'épaisseur PCB 6 couches, la couleur PCB 6 couches, et la finition de surface. Ensuite, entrez la quantité PCB 6 couches, ajoutez PCB 6 couches au panier, et passez la commande PCB 6 couches.

Résumé

Les PCB sont un composant important dans tout dispositif électronique, et choisir le bon fabricant est essentiel pour garantir des produits de qualité. Nous sommes fiers de nos PCB 6 couches de haute qualité, qui dépassent ou correspondent à vos attentes. Nous avons une équipe d'ingénieurs expérimentés qui peuvent vous aider à produire le PCB idéal pour vos besoins. Et nous fournissons une variété de services pour rendre le processus aussi simple que possible pour vous. Contactez-nous aujourd'hui pour en savoir plus sur nos PCB 6 couches et comment nous pouvons vous aider à mettre votre produit sur le marché !
