Circuit LM7805 :aperçu du circuit intégré de régulateur de tension

Les circuits électroniques nécessitent parfois une alimentation électrique stable pour fonctionner harmonieusement avec les autres composants.

Cependant, l'alimentation n'est pas toujours constante et nécessite une régulation pour répondre aux besoins du circuit. Les régulateurs de tension stabilisent l'alimentation électrique d'une source instable pour produire une puissance avec une tension et un courant continus.

Ce tutoriel examine le fonctionnement de ces régulateurs avec un intérêt particulier pour le régulateur de tension 7805. Par conséquent, si vous souhaitez en savoir plus sur le circuit intégré de régulateur de tension 7805, ceci est pour vous.

1. Qu'est-ce que le circuit intégré 7805 ?

Comme son nom l'indique, le LM7805 est un régulateur de tension linéaire standard de l'industrie. Il fait partie des appareils 78xx avec une tension de sortie constante. Le xx représente la valeur de tension de sortie des appareils dans les 78 familles.

Le LM7805 est un circuit intégré régulateur de tension linéaire à trois bornes, et il fonctionne avec des courants alternatifs. C'est un composant courant dans les circuits qui nécessitent des régulateurs de tension positifs.

Le régulateur 7805 se décline en différentes versions. La version TO-92 est en plastique et fonctionne donc mieux avec des circuits de faible puissance. La version T-O3 est livrée dans un boîtier entièrement métallique pour une dissipation thermique plus facile.

Le schéma du CI 7805

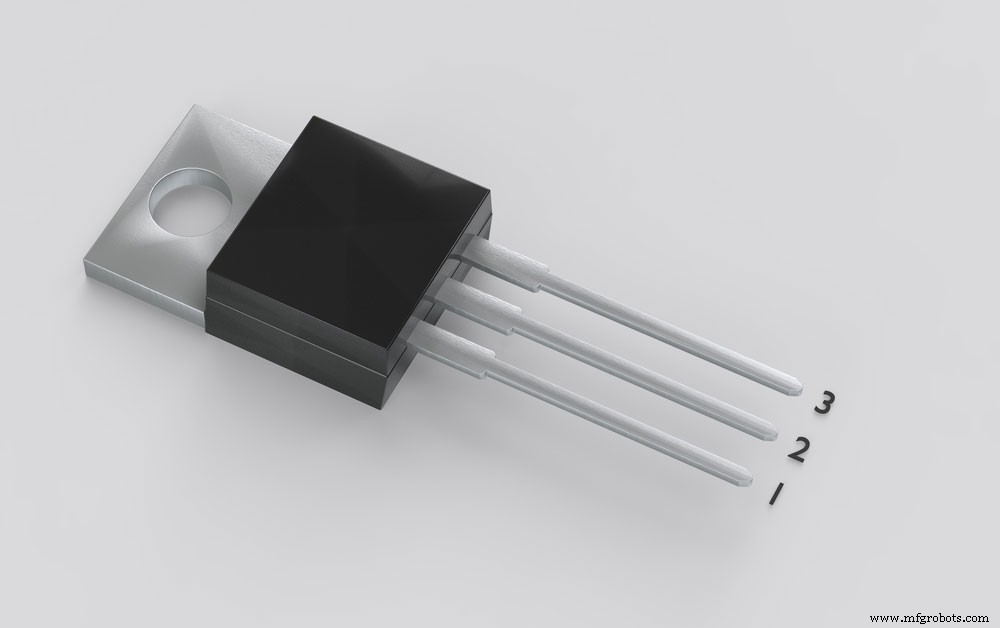

2. 7805 IC PIN Configuration

Les trois bornes d'un régulateur 7805 sont :

Broche IC 7805

Broche 1

C'est la broche d'entrée pour non régulé tension dans le circuit.

Broche 2

La broche de terre se connecte à la terre et est neutre, contrairement aux broches d'entrée et de sortie.

Broche 3

C'est la Sortie broche qui délivre une tension constante de + 5V.

3. Caractéristiques de base du régulateur 7805

Tout d'abord, le régulateur peut délivrer un courant de sortie allant jusqu'à 1,5 A. La tension de sortie constante typique est de 5 V mais peut varier entre 4,8 V et 5,2 V.

Deuxièmement, il dispose également de fonctions de limitation de courant et de refroidissement interne pour éviter de surcharger le circuit. Un circuit de surcharge thermique unique au sein du 7805 IC coupe automatiquement l'alimentation en tension jusqu'à ce que la puce refroidisse.

Troisièmement, le régulateur a un trou en haut pour se connecter à un dissipateur thermique pour une régulation supplémentaire de la température.

De plus, la tension d'entrée minimale doit être de 7 V, tandis que la tension maximale doit être de 25 V pour un fonctionnement optimal du CI.

La régulation de charge du circuit intégré se situe entre 10 mV et 50 mV et le dépassement de ces plages entraînerait un dysfonctionnement.

Enfin, la température de jonction ne doit pas dépasser 125 °C même avec une dissipation thermique adéquate.

Voici une vidéo avec plus d'informations sur le 7805 IC.

4. Le LM7805 dans un circuit

Le circuit intégré 7805 a de nombreuses applications, notamment en tant que régulateur + 5 V et en fournissant des tensions de sortie réglables dans un circuit.

Dans cette section, nous examinons le fonctionnement du CI en tant que régulateur 5 V et régulateur de sortie réglable.

7805 comme régulateur de tension +5 V

Le régulateur de tension 7805 peut réguler la puissance entrante et la sortir à +5V. Il fonctionne avec deux condensateurs aux extrémités du circuit du régulateur 7805.

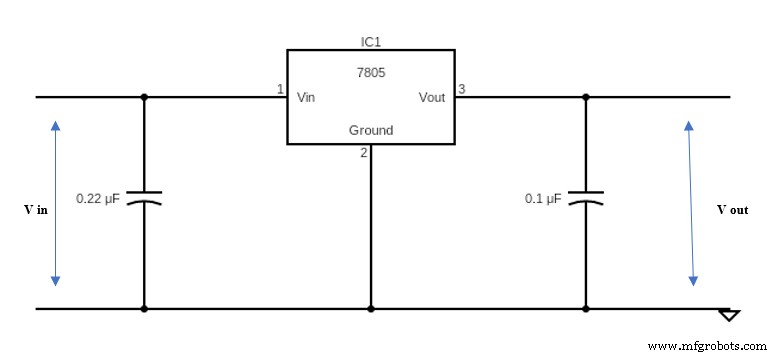

7805 IC comme régulateur 5V

Le condensateur d'entrée de 0,22 μF est nécessaire si la distance entre le filtre d'alimentation et le régulateur est longue. Le condensateur à l'extrémité de sortie est responsable de la réponse transitoire et, ensemble, ils aident à stabiliser le régulateur.

Ils doivent être proches du régulateur et du type céramique pour fonctionner efficacement.

Circuit LM7805–7805 en tant que régulateur de sortie réglable

Le régulateur peut également ajuster la tension de sortie à la valeur souhaitée. Le schéma de circuit ci-dessous montre l'arrangement dont vous avez besoin pour de tels résultats.

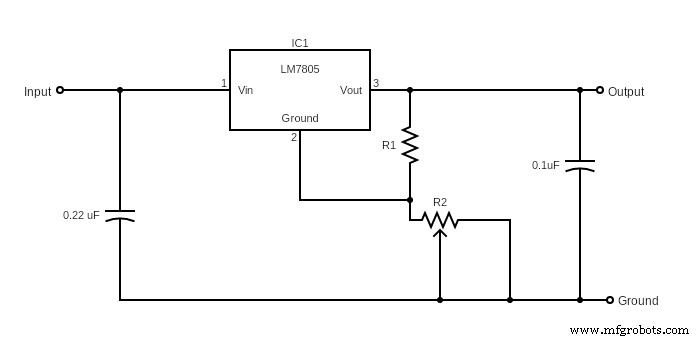

7805 comme régulateur de tension de sortie réglable

La tension d'entrée adéquate doit être comprise entre 9 V et 25 V. La valeur de résistance des deux résistances détermine la tension de sortie du circuit.

Par conséquent, le réglage de la valeur de résistance de R1 et R2 ajuste la tension de sortie. Pour calculer la valeur de résistance, utilisez la formule ci-dessous.

Circuit LM7805 – Comment le circuit intégré 7805 fonctionne-t-il dans un circuit ?

Le circuit se compose de :

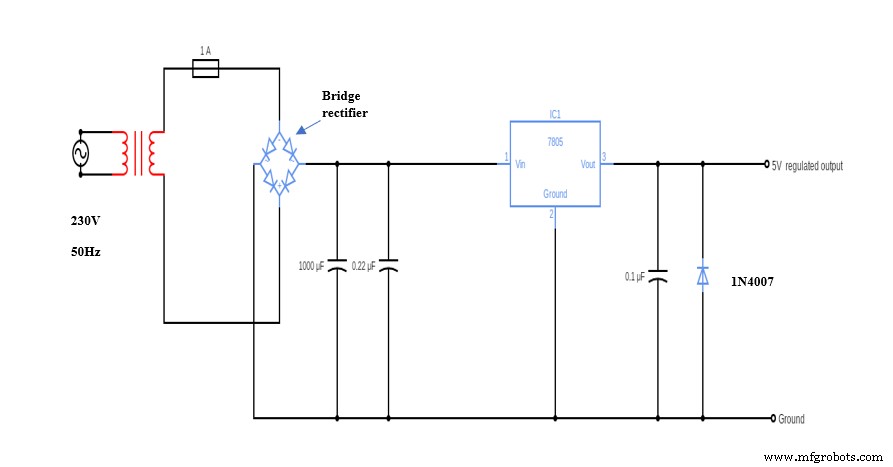

CI 7805 dans un circuit

L'alimentation 230 V CA entre dans le transformateur et se convertit en alimentation CC oscillante dans le pont redresseur. Le fusible limite le courant du transformateur à 1A.

L'ondulation des condensateurs filtre le courant entrant aux deux extrémités du circuit. Le vent de C1 est de 12V DC non régulé, et il va au régulateur de tension pour sortir en 5V. La diode D1 protège le parcours contre les pics de courant et les dommages car il s'agit d'une polarisation inverse.

La tension d'entrée doit toujours être supérieure d'au moins 2,5 V à la tension de sortie. Une partie de l'énergie est également perdue sous forme de chaleur; un dissipateur thermique est donc nécessaire pour le CI 78058.

Une source d'alimentation CA est plus pratique qu'une source d'alimentation CC. Les batteries CC sont instables car elles se déchargent fréquemment, ce qui réduit la tension de sortie.

5. Circuit LM7805–Applications du régulateur de tension linéaire 7805

En plus de fonctionner comme un régulateur + 5V et un régulateur de tension réglable, le LM7805 fonctionne dans des circuits qui nécessitent :

• Protection contre les biais inverses
• Double alimentation régulée
• Sortie +5 V constante, par exemple, microcontrôleurs, capteurs et autres projets

Les applications pratiques incluent :

• Chargement des batteries CC
• Chargeurs de téléphone
• Lecteur de CD portable
• Alimentation sans interruption (UPS)

Batterie ASI

Conclusion

Le CI 7805 fait partie intégrante des circuits sensibles aux variations de tension. Avec quelques appareils externes, vous pouvez également expérimenter le régulateur dans un projet de votre choix.
