Circuits électroniques pour débutants :le guide complet

Un circuit électronique est simplement un chemin pour les électrons. Les circuits sont des passages permettant au courant électrique de circuler. Par conséquent, l'ampoule a besoin d'un chemin fermé pour que le courant passe pour s'allumer.

Les développeurs électriques utilisent des cartes de circuits imprimés dans divers appareils électriques allant des lampes de poche aux superordinateurs qui nécessitent des circuits plus complexes. Cet article vous aidera à comprendre comment les circuits facilitent le fonctionnement des appareils électriques.

Introduction aux circuits électriques

Un circuit fermé avec différents composants électroniques réalise une connexion complète. Ces composants comprennent des résistances, des condensateurs, des LED, des transistors, des inductances et des circuits intégrés. Une application de résistance définit généralement le niveau de courant et de tension correct. D'autre part, un transistor peut amplifier ou inverser votre signal.

La création de tout objet nécessite une conception. La conception des circuits se fait en utilisant d'abord un schéma de principe qui est simplement un dessin du chemin électrique. Les fabricants créent des circuits avec différents composants et il existe différentes manières de les connecter. Les conceptions schématiques vous aident également à mieux comprendre les circuits électroniques.

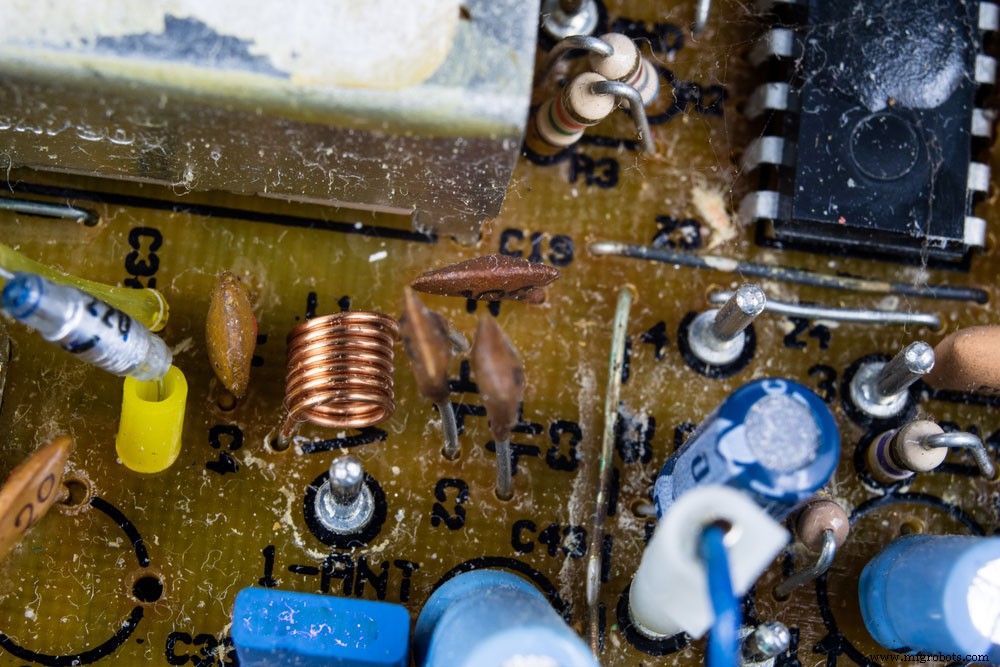

(une carte électronique)

Circuit électrique le plus courant pour les débutants

Circuits amplificateurs

Pour commencer, les dispositifs dont l'application est d'augmenter l'amplitude du signal d'entrée utilisent principalement des circuits amplificateurs. Par exemple, une petite entrée de signal sonore dans un capteur radio augmente en un signal de sortie plus important relayé sur un haut-parleur. Par exemple, le changement promu par un amplificateur d'un signal d'entrée de 1 volt à une sortie de 50 volts est appelé gain.

Un bon amplificateur a un gain qui reste constant quelle que soit la valeur du signal d'entrée.

Un simple projet électronique d'amplificateur de subwoofer de 100 watts a un court-circuit que vous pouvez créer. Il est composé uniquement de transistors, donc bon marché et simple à assembler. L'amplificateur peut vous permettre de générer jusqu'à 100 Watts.

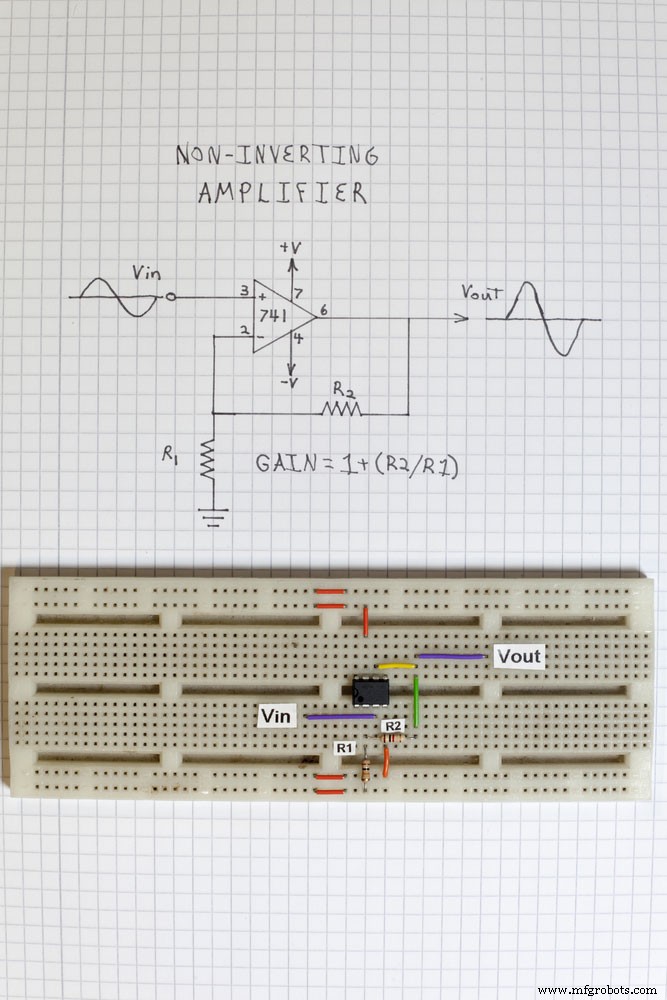

(une image d'un amplificateur non inverseur)

Circuits d'alarme

Une alarme de pluie est un circuit simple pour détecter la pluie. Il est utile pour les personnes qui récoltent la pluie et avertissent les personnes ayant des objets vulnérables à l'extérieur que la pluie arrive.

Un simple projet d'alarme de pluie ne nécessite que trois composants :un capteur d'eau de pluie, un circuit intégré de minuterie 555 et un avertisseur sonore. Le capteur de défauts de pluie envoie un signal au temporisateur 555, qui active le buzzer qui peut être une alarme dans d'autres cas.

De plus, un circuit d'alarme pluie plus complexe nécessite des sondes pour les composants. Transistors BC548 et BC 558, résistances 10k et 330k, condensateur 01mf, batterie 3V et haut-parleur.

L'eau de pluie entre en contact avec la sonde du circuit, provoquant la circulation du courant dans le circuit. En conséquence, les transistors Q1 s'allument, activant le transistor Q2 (PNP). De plus, la conduction du transistor Q2 permet au courant de circuler à travers le haut-parleur, générant un son de sonnerie.

Tant que la sonde est en contact avec l'eau de pluie, le processus se répète.

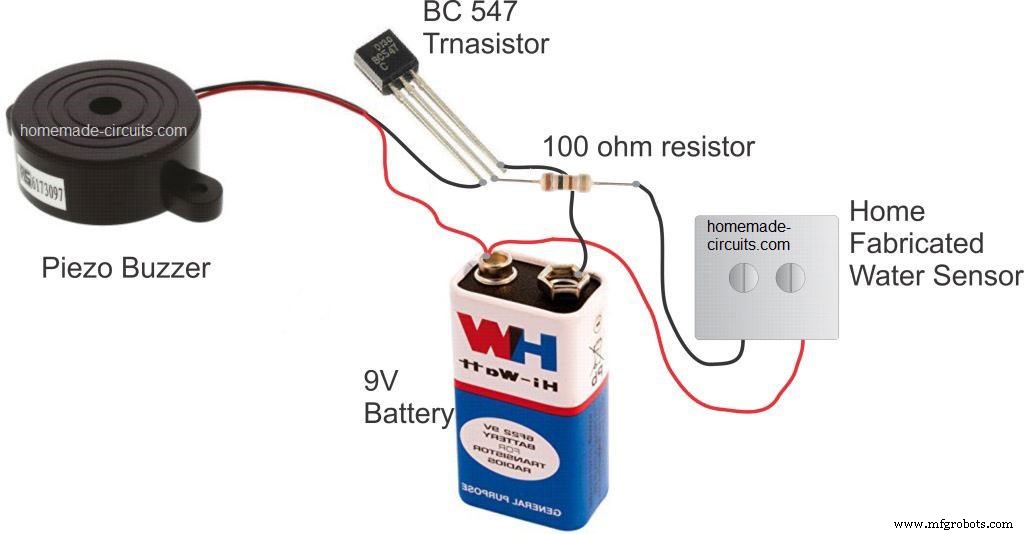

(circuit d'alarme capteur de pluie simple)

La source; https://upload.wikimedia.org/wikipedia/commons/c/cc/Simple_Rain_Sensor_Alarm_Circuit_using_a_Single_Transistor.jpg

Circuits d'éclairage

Les circuits d'éclairage sont parmi les chemins électroniques les plus populaires à concevoir car la lumière fait partie intégrante de nos vies. Ainsi, vous trouverez facilement des circuits d'éclairage dans les éclairages de secours automatiques à LED et les circuits d'éclairage public.

Un utilisateur applique du courant sur une LED avec anode +ve et cathode -ve dans un circuit électrique d'éclairage CC. Le chemin a une ampoule pour afficher le signal de sortie et un interrupteur qui permet l'alimentation en tension d'entrée CC de l'ampoule LED. L'ampoule a également une borne négative et positive. La borne positive de chaque composant est connectée et tandis que les extrémités négatives sont également connectées.

Pour créer un circuit d'éclairage de secours à LED, vous aurez besoin de LED, d'un circuit intégré LM317, de deux transistors et d'autres composants communs.

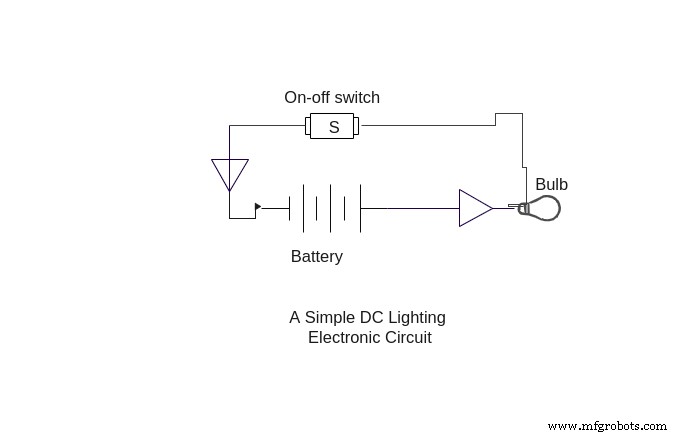

Un schéma de circuit d'éclairage CC

Circuit de charge

Les circuits de charge apparaissent généralement dans les batteries au plomb. Par exemple, vous pouvez facilement créer un circuit de charge de batterie avec un transistor BC148, un SCR et d'autres composants de base. Il peut charger des batteries de voiture plomb-acide de 12 volts d'une capacité de 30 à 40 AH.

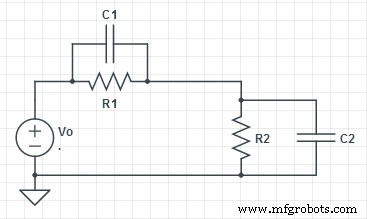

(une image de la charge, de la décharge non forcée du circuit RC pour la théorie des circuits de Wikibooks)

Source https://upload.wikimedia.org/wikipedia/commons/6/6e/Example30b.png

Onduleur ou circuit convertisseur

Les ingénieurs utilisent des circuits électriques inverseurs pour convertir le courant continu en tensions alternatives. En fait, le principe de base est d'utiliser une entrée DC pour créer des oscillations qui traversent le transformateur en amplifiant le courant. Une augmentation de la tension d'origine conduit à une tension plus élevée en fonction du nombre de spires des bobines primaire et secondaire.

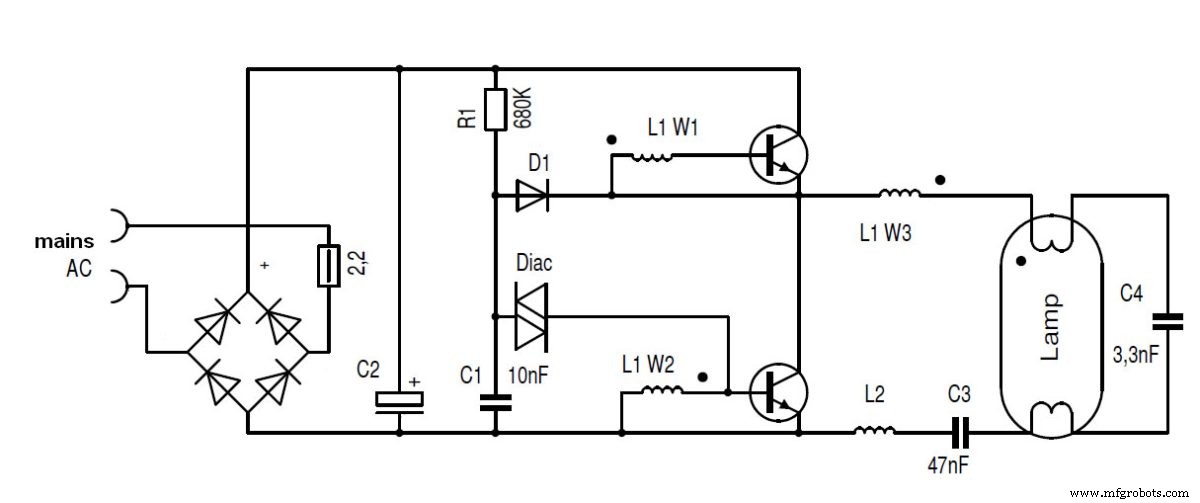

(une image d'un inverseur de résonance de courant pour une lampe fluorescente :circuit simplifié)

Circuits de contrôleur

Les circuits de contrôleur sont uniques car ils contrôlent le fonctionnement de circuits d'alimentation différents et séparés. Par exemple, un moteur de 1 000 chevaux relié à une alimentation électrique haute tension de 2 400 volts, entraînant une pompe à eau.

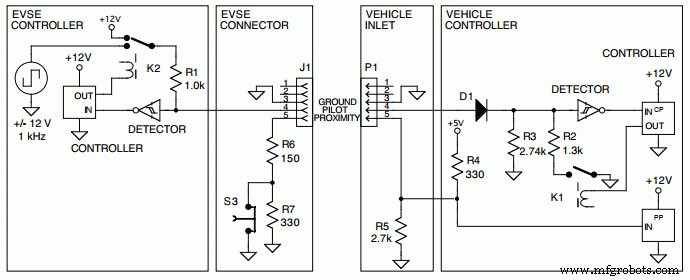

(une image d'un circuit de contrôleur de signalisation)

Circuits pour débutants– Moniteur de température

Également connu sous le nom de thermistance, un contrôleur de température est utilisé en comparant la chute de tension d'une diode "froide" (T1) avec la tension base-émetteur d'un transistor "chaud" (T2). En conséquence, les transistors doivent être en contact physique avec la source de chaleur, comme le radiateur des transistors de puissance. Le fonctionnement effectif du circuit dépend de la borne de base du transistor T1.

Les appareils portables et les systèmes d'alarme antivol utilisent des circuits de surveillance de la température. Une carte de circuit imprimé de surveillance de la température utilise une LED. Il indique lorsque la tension de la batterie LED tombe en dessous de 9 volts. Lorsque la tension est supérieure à 9 volts, la tension sur les bornes base-émetteur reste la même, ce qui maintient les transistors et la LED éteints.

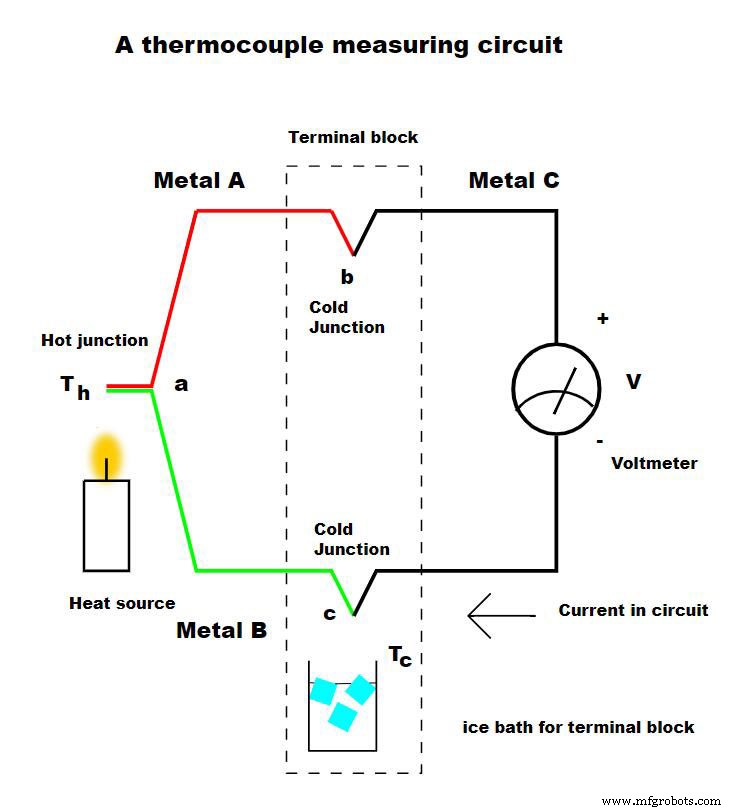

(une image d'un circuit de mesure de thermocouple avec une source de chaleur, une soudure froide et un voltmètre)

Circuits pour débutants– Circuit du capteur tactile

Les fabricants utilisent des capteurs tactiles pour détecter le toucher, la force ou la pression. Le circuit capture le toucher physique ou la pression sur l'appareil ; par conséquent, les utilisateurs peuvent l'utiliser pour identifier leur environnement en termes de proximité.

Une résistance et une diode électroluminescente sont les composants utilisés pour construire le circuit.

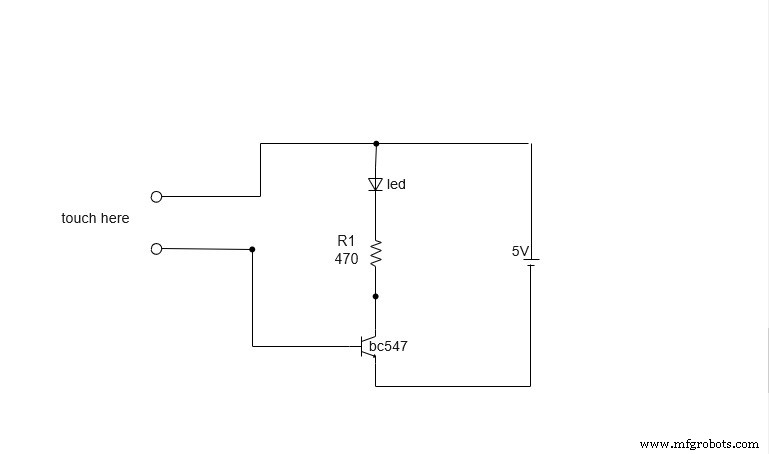

Un schéma d'un circuit de capteur tactile

Circuits pour débutants– Circuit multimètre

Un multimètre mesure la tension, la résistance et le courant à l'aide d'un galvanomètre connecté sur le chemin avec une résistance. Des sondes sont connectées au circuit du multimètre pour mesurer la tension de passage. Par conséquent, vous utilisez des circuits multimètres pour mesurer les paramètres CC et CA, et une bonne application d'un circuit multimètre est dans les moteurs à enroulement continu.

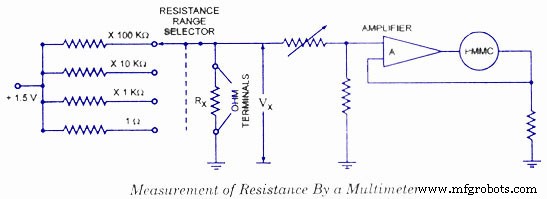

(une image d'un circuit multimètre)

Circuits pour débutants – Œil électronique

Un œil électrique est un excellent remplacement pour appeler les cloches. Vous pouvez utiliser des circuits oculaires électroniques pour surveiller les personnes à l'entrée de votre maison ou de votre bureau. Si une personne non autorisée essaie d'ouvrir la porte, son ombre tombera sur le LDR, provoquant l'activation du circuit. Par conséquent, l'alarme sonne, alertant l'utilisateur.

C'est un excellent système de sécurité connecté à la porte ou au portail avec un LDR

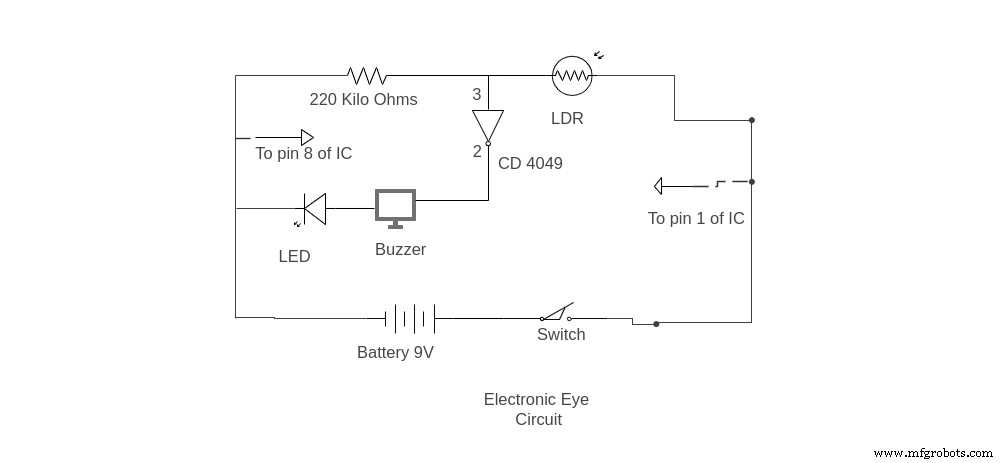

Schéma du circuit de l'œil électronique

Résumé

En résumé, cet article vous a fourni des connaissances primaires et suffisantes sur les circuits et les concepts électroniques de base. Ils font partie intégrante de nos appareils électroménagers quotidiens et nous devons donc comprendre comment ils fonctionnent.

Contactez-nous si vous avez des questions sur les circuits ou la construction de circuits.
