Circuit de changement de voix :création d'un circuit de modulation de voix

À propos de Voice Changer Circuit, la modulation de la voix est un projet captivant et amusant sur lequel nous avons dû travailler jusqu'à présent.

Souvent, ses circuits impliquent la transformation ou le changement d'une voix humaine en une nouvelle.

En apprenant du film Doctor Who, il a été agréable de savoir que le Dalek (avec une voix bizarre) avait ses sons de voix originaux fabriqués avec une modulation en anneau. Cet article va bricoler notre chemin vers une voix méconnaissable tout en se concentrant sur le contrôle de sortie, l'amplification et le mixage pour avoir un circuit fonctionnel.

Concept du circuit du changeur de voix

Ce qui est fascinant dans l'unicité des êtres humains, c'est de pouvoir avoir des tonalités de voix différentes. Par conséquent, si nous passons un coup de fil, il sera facile de savoir avec qui nous conversons grâce à l'interlocuteur. De plus, même sans voir un individu qui parle, il est facile de le repêcher d'une foule grâce à sa voix.

Cependant, pour ce projet expérimental, nous utiliserons un circuit de changeur de voix numérique qui a pour désignation de changer le timbre de la voix d'un individu en un autre. De plus, il peut se modifier pour ressembler à une voix d'extraterrestre ou de robot.

Nous avons emprunté la technologie du modulateur vocal à l'appareil HOLTEK. HOLTEK est une puce de changeur de voix qui traite souvent le signal vocal qui lui a été transmis numériquement pour le moment.

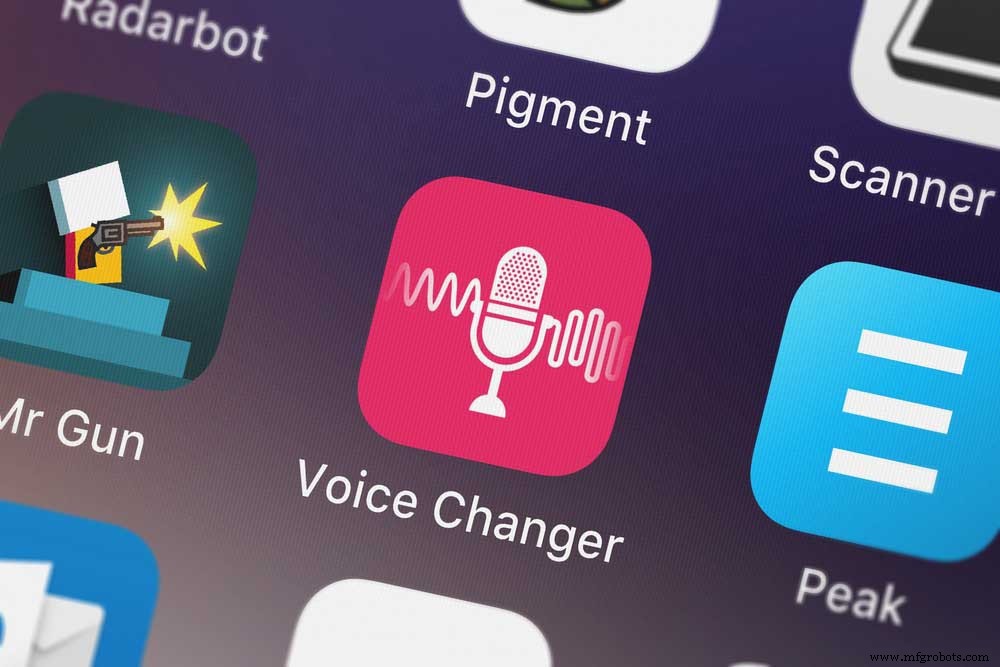

（Logiciel de changement de son dans le téléphone mobile）

Comment HOLTEK fonctionne

• Tout d'abord, il décale la fréquence du spectre associée à la voix en question, vers le bas ou vers le haut, en sept étapes séquentielles.
• Ensuite, vous entendrez une fréquence relativement plus épaisse ou plus fine à la sortie résultante.
• Enfin, vous pouvez comparer les résultats que vous avez obtenus à une vitesse de lecture avec une information vocale que vous aviez initialement enregistrée sur une bande en diminuant ou en augmentant les fréquences.

Un facteur d'exception avec HOLTEK est qu'il n'affecte ni ne déforme la vitesse de la parole dans le processus de comparaison. De plus, il peut ajouter deux effets sonores spéciaux à l'échantillon de discours que vous avez testé ; robot et vibrato. L'effet robot rend la parole humaine plus robotique, tandis que le vibrato apporte l'effet sonore tremblant sur la voix.

Pour ajouter au concept, les deux sorties vocales vont au CI via un microphone à électret standard, puis vous recevrez le signal de sortie dimensionné sur un haut-parleur dynamique.

Généralement, l'ensemble du système HOLTEK fonctionne sur une tension d'alimentation d'une pile 9V.

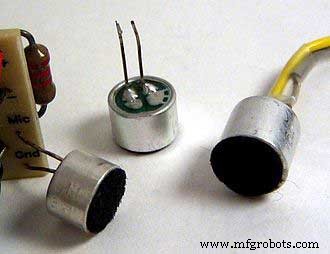

(micro électret)

Schéma du circuit du changeur de voix

Schéma du circuit

Le schéma de circuit ci-dessous montre le circuit d'un circuit de changeur de voix que vous pouvez construire à partir d'une fiche technique HT 8950. Tout ce que vous aurez à faire est d'utiliser un autre circuit d'amplificateur compatible dont vous avez besoin, puis de le remplacer par l'amplificateur audio existant.

Présentation du principe de fonctionnement

En plus d'avoir un bloc amplificateur fonctionnel avec un microphone à polarisation interne, un HT8950 possède également un convertisseur N/A de 8 bits, une RAM statique (également appelée SRAM) et un A/N de 8 bits.

D/A et A/D fonctionnent sur un taux d'échantillonnage de 8Khz. Le taux peut non seulement couvrir le spectre de la voix d'un humain d'environ 3 Khz, mais il peut également produire une meilleure qualité de sortie du haut-parleur et un rapport signal sur bruit (SNR) hautement souhaitable

Comment construisons-nous un circuit de changement de voix ?

• Liste des pièces

Ils comprennent;

Condensateurs

C4, C6, C7 – 220uF/ 16V, électrolytique,

C3, C5 – 0,1 uF (104), céramique,

C2 – 0,47uF (474), céramique, et

C1 – 4,7 uF/ 16 V électrolytique.

（Gros plan sur différents types de condensateurs）

Semi-conducteurs

SPK1 – haut-parleur 8 / 0,25 W,

Transducteurs MIC1 – microphone à électret avec fonction miniature,

Diode Zener D1 – 6, 2V / 0.5W

IC2 - amplificateur audio LM386, et

Voix de modulateur de circuits intégrés IC1- HT8950A.

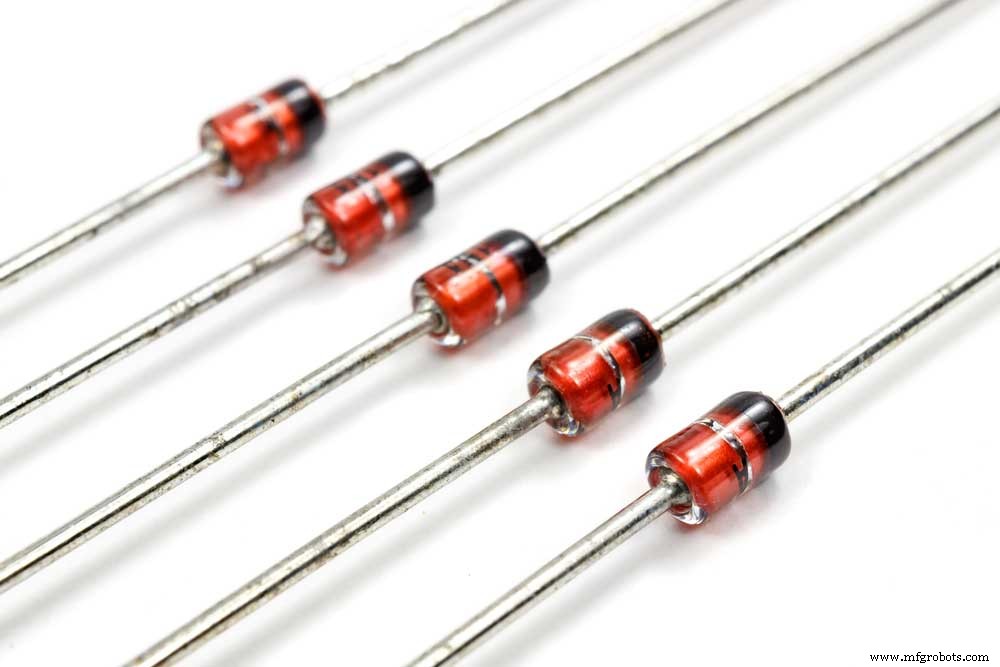

（Diode Zener）

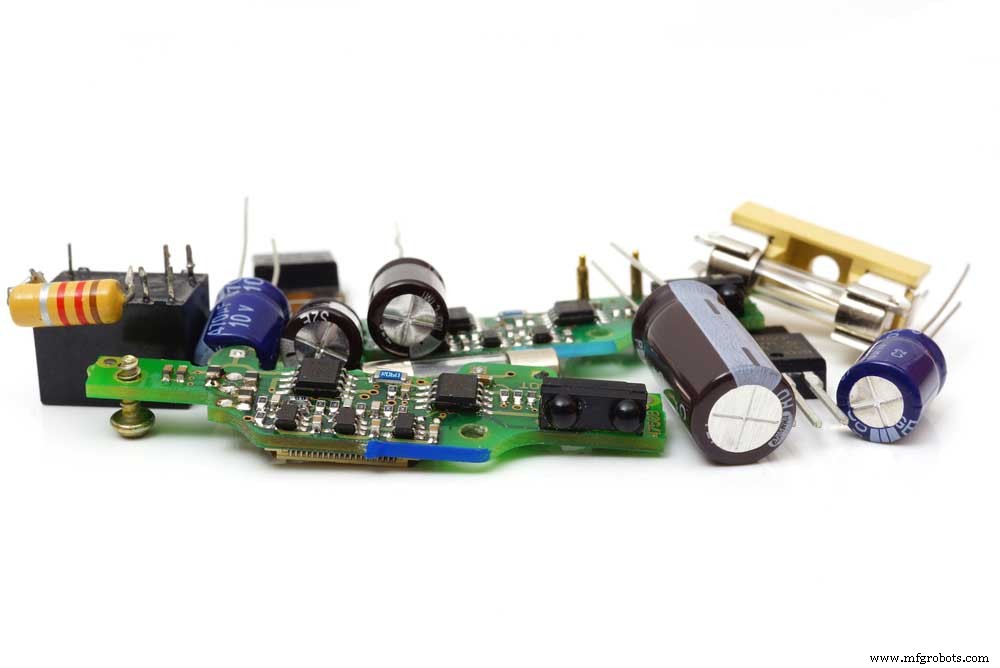

（Condensateurs et semi-conducteurs）

Électromécanique

S1 à S4 – interrupteurs à poussoirs miniatures NAJ1 – connecteur type pour une pile 9V snap.

Résistance (1/4W 5%)

R9 – 5K, trimmer, un tour,

R8 – 8,2K,

R7-470,

R4, R5, R6 – 4,7K,

R3 – 39K,

R2 - 47K, ET

R1 – 100K.

Schéma schématique du convertisseur vocal et de son fonctionnement

Le circuit fonctionnera comme suit ;

• Cela commence par le microphone capturant le signal vocal, et via le réseau R4 C2, il le transfère à l'amplificateur interne HT8950. Ici, l'amplificateur en boucle ouverte gagnera une tension d'environ 2000.
• Deuxièmement, les condensateurs C4, R7 et R5 fournissent l'élément électret dans leurs conditions de polarisation. Normalement, le HT8950 injecté aura un temps de bande passante limité mais amplifié. Ainsi, il envoie des signaux vocaux aux bits A/N, l'interne 8 ayant un taux d'échantillonnage numérisé d'environ 8 kHz.
• Ensuite, l'oscillateur contrôle le générateur de signal d'échantillonnage qui produit la base de temps stipulée.
• Souvent, R2 détermine la fréquence de l'oscillateur (environ 512Khz).
• Ensuite, la SRAM stockera le signal vocal numérisé. Ensuite, un circuit de contrôle supprimera les informations de la RAM statique puis les transférera dans un autre registre de verrouillage.
• En outre, les informations sous forme de signal vocal sont transmises au convertisseur N/A à partir du registre, où elles sont retransformées dans leur forme analogique d'origine. Vous pouvez ensuite extraire le signal sur la broche 12 – sortie AUDIO.
• Le signal d'origine du convertisseur N/A peut ou non avoir un spectre de fréquence décalé en fonction de la vitesse de transfert de la SRAM vers le N/A. Les interrupteurs à bouton-poussoir S3 (DOWN) et S2 (UP) déterminent l'état. En d'autres termes, lorsque vous touchez le système, vous déplacez le S3 vers le bas et S2 vers le haut, dans un cycle.
• Enfin, le signal de parole sous sa forme analogique passe par le réseau C3 R8- puis atteint l'amplificateur LM386 (IC2). Par conséquent, l'amplificateur guide le haut-parleur SPK1 et permet son audibilité.

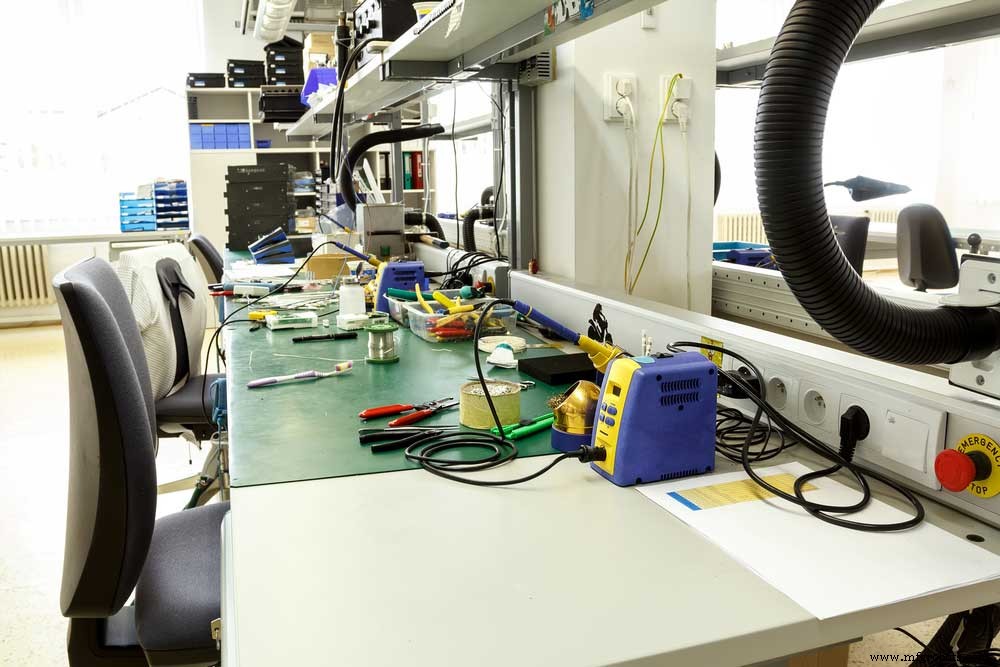

（Établi de production de PCB）

Construire le circuit sur une carte PCB

1. Vous pouvez utiliser un PCB double face mesurant 3,2 x 2,5 pouces.

（Diagramme d'exemple de PCB double face）

2. Incorporer des points de test dans le PCB. Par exemple, vous pouvez faire en sorte que TP2 suive le signal allant à l'ampli de puissance depuis le registre et que T1 suive le signal d'un microphone.
3. Troisièmement, utilisez des sockets IC, puis soudez les puces sur la carte de conception. Heureusement, vous pouvez continuer à remplacer les puces pour noter la différence dans leurs activités.
4. Souvent, vous trouverez le cavalier JP, R7 qui est le contrôle du volume et la prise microphone J1 montée sur la carte. Cependant, pour que le projet de bricolage fonctionne, vous devez remplacer les composants montés sur carte par des composants montés sur panneau, puis les reconnecter au PCB à l'aide de fils à crochet. Par exemple, utilisez un interrupteur à la place de JP.

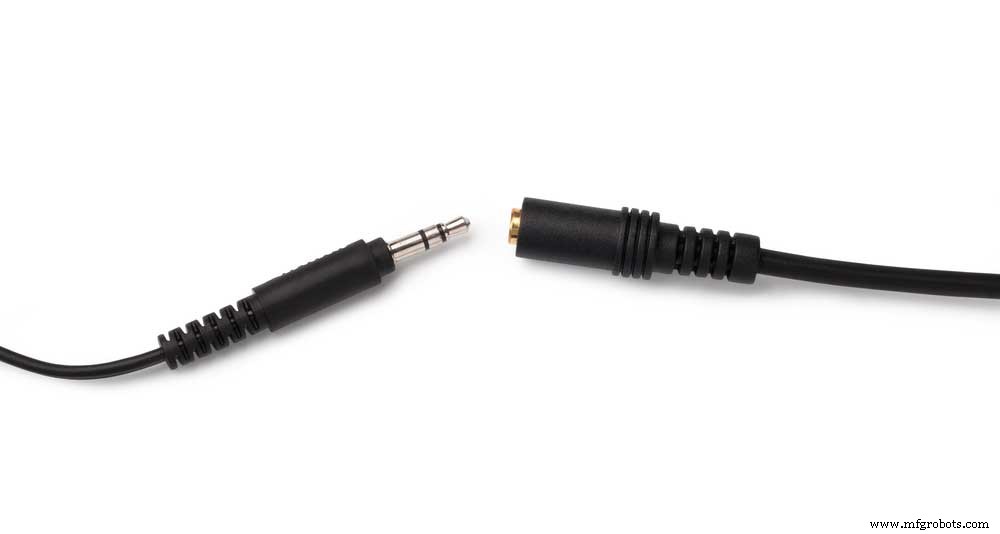

(type prise mini-micro)

Épingler des informations détaillées

La disposition des broches comprend les éléments suivants :

VREF - amplificateur interne de tension de référence 14,

AUDIO – sortie audio 13,

LED - sortie de lampe pour le volume 12,

VDD – ligne électrique positive 11,

AIN – entrée de l'amplificateur interne 10,

AO – amplificateur interne de sortie9,

NC – non connecté 8,

VSS - ligne d'alimentation négative / GND 7,

ROB - étape du mode sélecteur d'entrée ROBOT 6,

TGD - sélecteur d'entrée étape DOWN 5,

TGU - sélecteur d'entrée pas à pas UP 4,

Sélecteur de mode d'entrée VIB vibrato3, et

Entrée OSC1 de l'oscillateur 2.

• Tester

1. Avant de procéder à la mise sous tension, utilisez de l'alcool et une brosse à dents à poils souples pour nettoyer la carte. Ensuite, comme toujours, faites attention à; composants manquants, mauvais joints de soudure, condensateurs de valeur fausse, mauvais circuit intégré dans une prise, traces de cuivre cassées, etc.
2. Ensuite, mesurez la résistance d'entrée en partant du positif vers la masse. Une résistance faible ou nulle peut signifier un court-circuit que vous devez rechercher.
3. Dans la troisième étape, réglez votre volume à un niveau bas, puis branchez un microphone à électret dans le J1, fixez le casque/haut-parleur, et enfin, sur TB1, ajoutez 12 V. Vérifiez si la LED fonctionne.
4. Enfin, parlez progressivement dans votre microphone tout en augmentant le volume jusqu'au niveau souhaité. Si le circuit s'amplifie au cours du processus, retirez le cavalier et assurez-vous que votre voix subit une modulation.

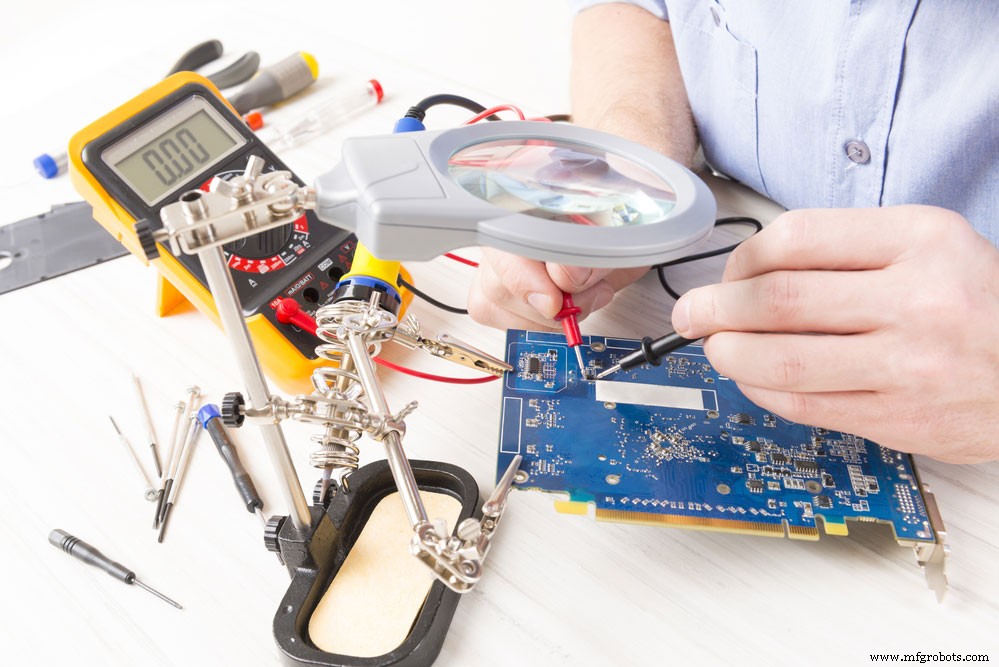

（Test PCB）

Résumé

Pour conclure, vous pouvez utiliser un circuit de changeur de voix pour modifier la voix d'un humain en programmant le son qui apparaît à l'entrée du microphone sur un autre. Par exemple, vous pouvez modifier la voix pour qu'elle sonne comme un robot. Quel que soit le projet, suivre les schémas et les étapes simples vous donnera sûrement un superbe résultat. En cas de problème, vous êtes cependant libre de nous contacter à tout moment.
