Comment câbler des batteries en parallèle à un panneau solaire et à un onduleur ?

Connexion parallèle des batteries au panneau PV

Dans nos précédents tutoriels d'installation de câblage de panneaux solaires, nous avons montré comment câbler des panneaux solaires et des batteries en série, en parallèle et en combinaison de configuration série-parallèle en fonction des besoins et de la conception de notre système. Dans l'article d'aujourd'hui, nous apprendrons comment câbler deux batteries ou plus en série au panneau solaire et à d'autres appareils connexes tels qu'un onduleur, un contrôleur de charge et des points de charge, etc.

Supposons que nous ayons un système 12V et que nous devions connecter un panneau photovoltaïque 12V, 180W aux deux batteries 12V, 100Ah. La seule solution possible est de connecter les deux batteries en série et de se connecter au contrôleur de charge.

Article connexe :

• Comment câbler des batteries en série à un panneau solaire et à un onduleur ?
• Comment câbler des batteries en série parallèle à un panneau solaire ?

L'énergie de stockage dans les batteries peut être utilisée plus tard dans la nuit/ombrage pour la charge CC directe ou la charge CA via UPS/Inverter. Pendant le soleil/la journée, le panneau PV peut être utilisé pour charger les batteries ainsi que pour alimenter la charge AC et DC. La cote du panneau solaire doit être conforme à la charge nominale et à une conception appropriée pour éviter les conditions de surcharge et réduire le temps de charge des batteries.

Pour connecter les deux batteries en parallèle, vous devrez connecter la borne négative de la première batterie à la borne négative de la deuxième batterie et vice versa comme indiqué sur la fig. En d'autres termes, les mêmes bornes de batteries doivent être connectées pour une connexion en parallèle

Notez que la connexion en parallèle des batteries ne fera qu'augmenter la capacité actuelle des batteries car la tension reste la même en connexion parallèle.

Batteries en parallèle

I₁ + I₂ …… + Je_n

c'est-à-dire

100 Ah + 100 Ah =200 Ah

Cela montre que deux batteries 12 V, 100 Ah connectées en parallèle augmenteront l'ampère-heure, c'est-à-dire la capacité de la batterie, tandis que le niveau de tension est le même que pour une seule batterie, c'est-à-dire 12 V.

Tension des batteries en parallèle

La tension des batteries en parallèle.

V₁ =V₂ …… =V_n

c'est-à-dire

12 V =12 V =12 V au total

Cela montre que deux batteries 12 V connectées en parallèle resteront identiques, c'est-à-dire 12 V.

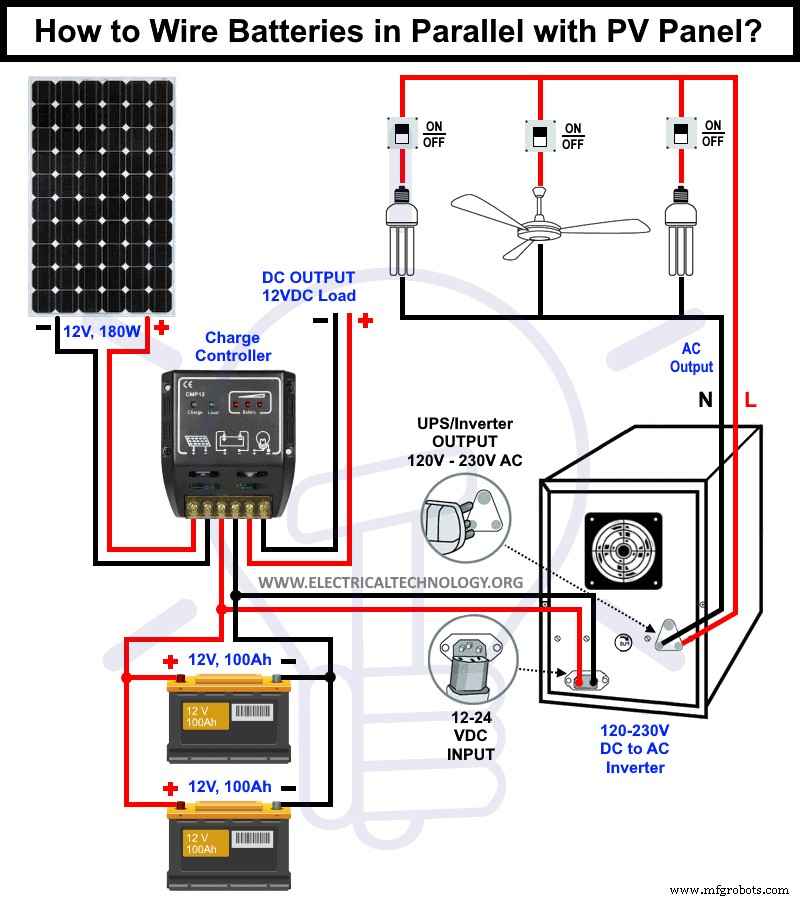

Le schéma de câblage du panneau solaire et de la batterie suivant montre comment câbler un panneau solaire de 12 V à deux batteries de 100 Ah, 12 V en parallèle avec un système d'onduleur automatique.

Bon à savoir :

• Le courant est additif dans la connexion en parallèle des batteries.
• La tension est la même en cas de connexion en parallèle des batteries.
• Pour connecter des batteries en série ou en parallèle, la tension nominale doit être la même.
• Une batterie 12 V ne peut être connectée qu'en série ou en parallèle avec une autre batterie ayant le même niveau de tension, c'est-à-dire 12 V.
• Ne connectez pas une batterie 12 V en série ou en parallèle à une batterie 6 V, 9 V ou 24 V.
