Guide ultime des fixations auto-serrantes : Installation, Applications & Avantages

Pour boîtiers ou pièces custom, les fixations auto-serrantes (self-clinching) sont probablement le composant quincaillerie le plus utile pour un designer. Elles résolvent de nombreux défis de montage, et grâce à leur design compact et bas profil, offrent une excellente esthétique.

Les fixations auto-serrantes sont des écrous, goujons ou entretoises filetés pressés mécaniquement dans le métal, devenant partie permanente du panneau, boîtier ou équerre. Souvent appelées par la marque la plus courante « PEM® » (marque déposée Penn Engineering).

Un de leurs plus grands atouts : fixation extrêmement sûre. Pour de nombreux écrous auto-serrants, la vis casse avant que l'écrou ne tourne dans le matériau. Elles deviennent partie permanente du boîtier une fois installées.

Cet article donne un aperçu des principaux types de fixations auto-serrantes que nous stockons chez Protocase, et leur utilité en tôlerie.

Entretoises et Goujons (Standoffs and Studs)

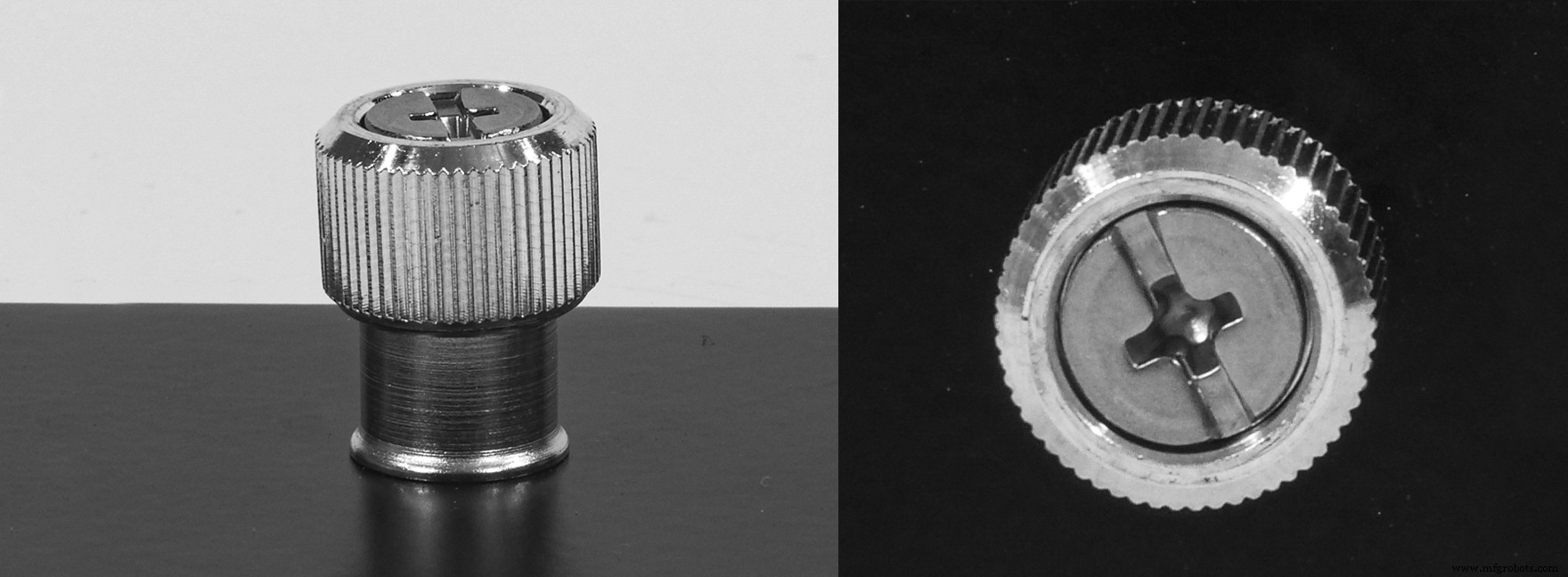

Fixation de panneau (Panel fastener) :

Dispositif sans outil installé à l'extérieur de la pièce de montage. Goujon fileté sur ressort permet poussée et verrouillage dans réceptacle fileté. Reste fixé au panneau quand désengagé.

Fixation d'arrimage (Tie-down fastener) :

Point à l'intérieur du boîtier pour organiser/attacher câbles et fils lâches.

Fixation d'assemblage panneaux (Sheet-joining fastener) :

Permet d'insérer/retirer facilement un PCB ou panneau en le glissant latéralement et le soulevant.

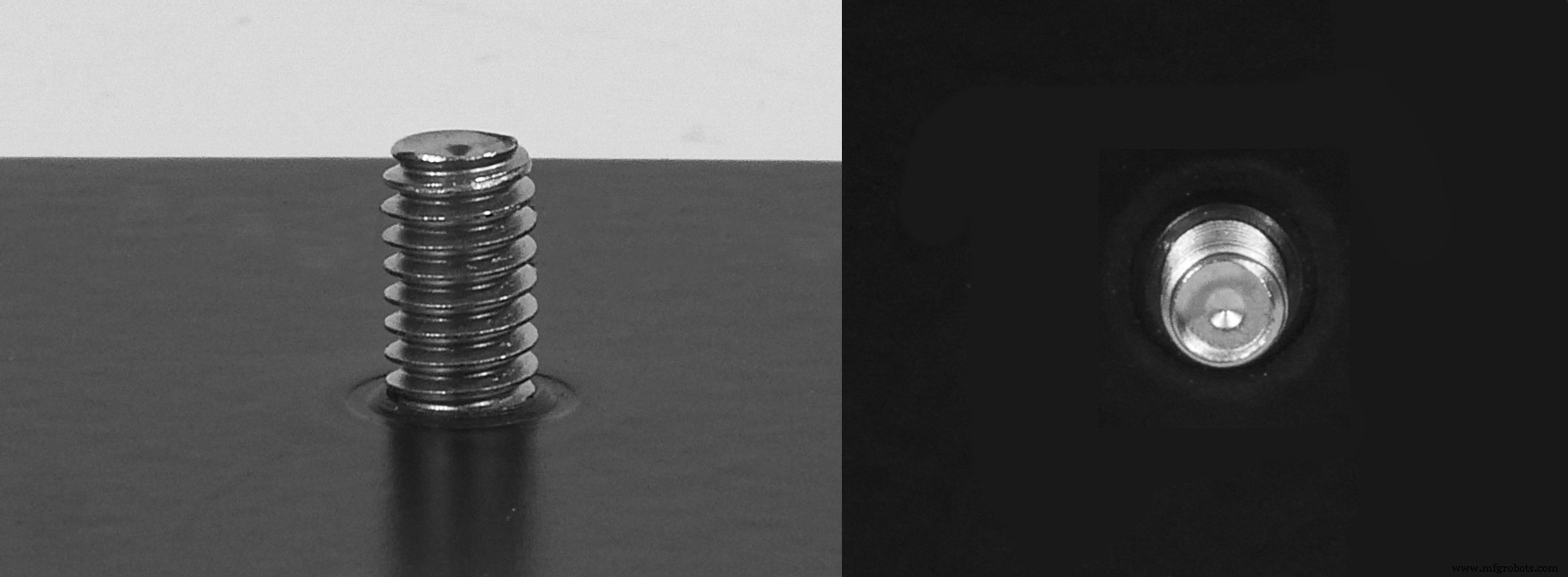

Goujon (Stud) :

Vis filetée permanente dans le boîtier pour multiples usages : montage, mise à la terre composants.

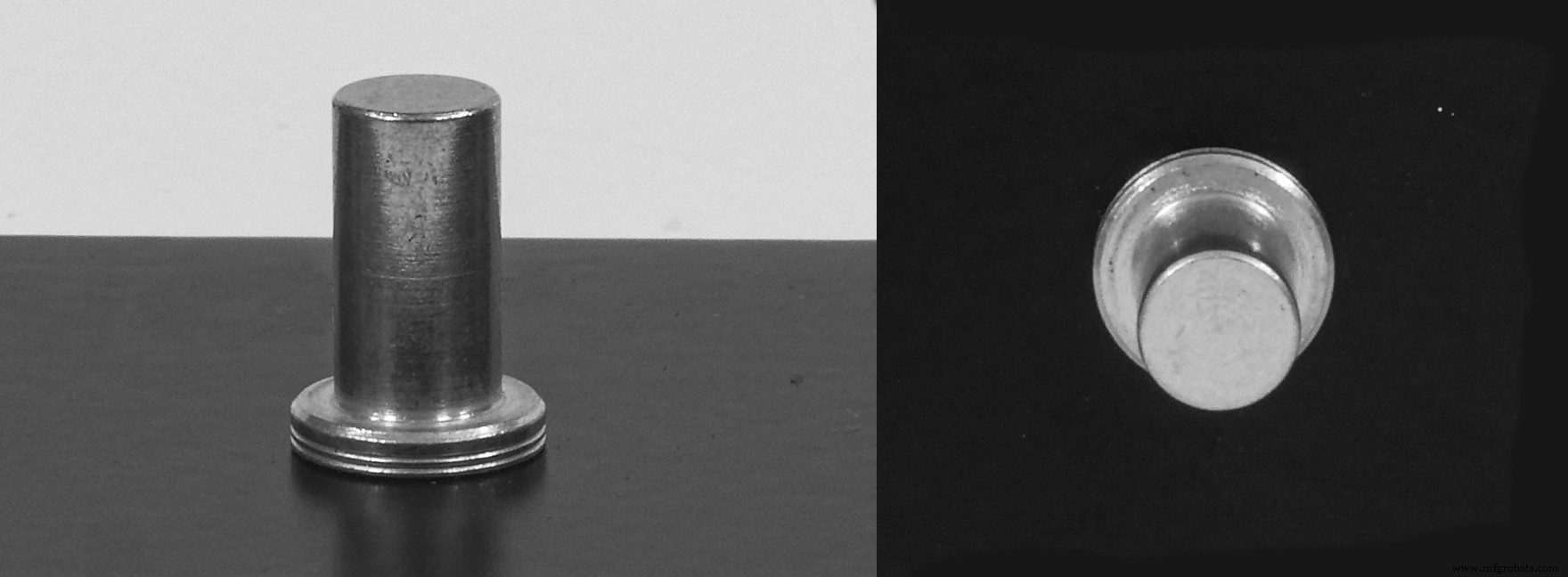

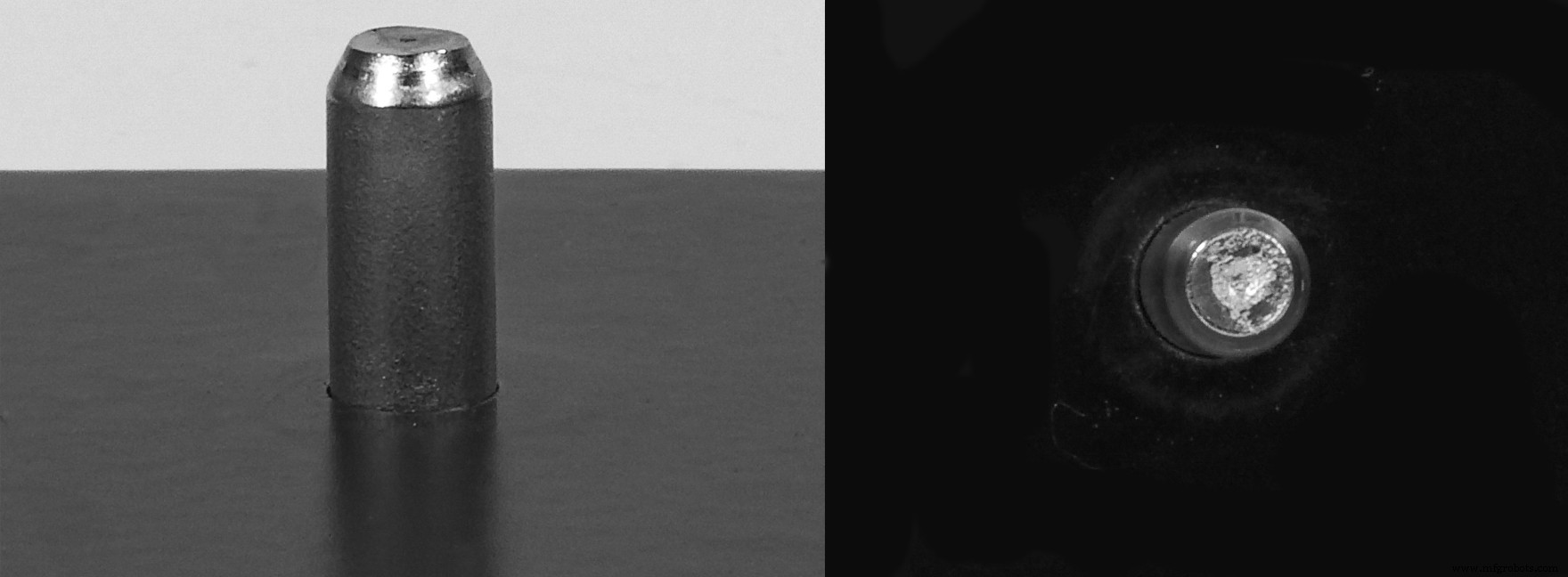

Goupille de centrage (Pilot pin) :

Tige non filetée pour applications de positionnement composants.

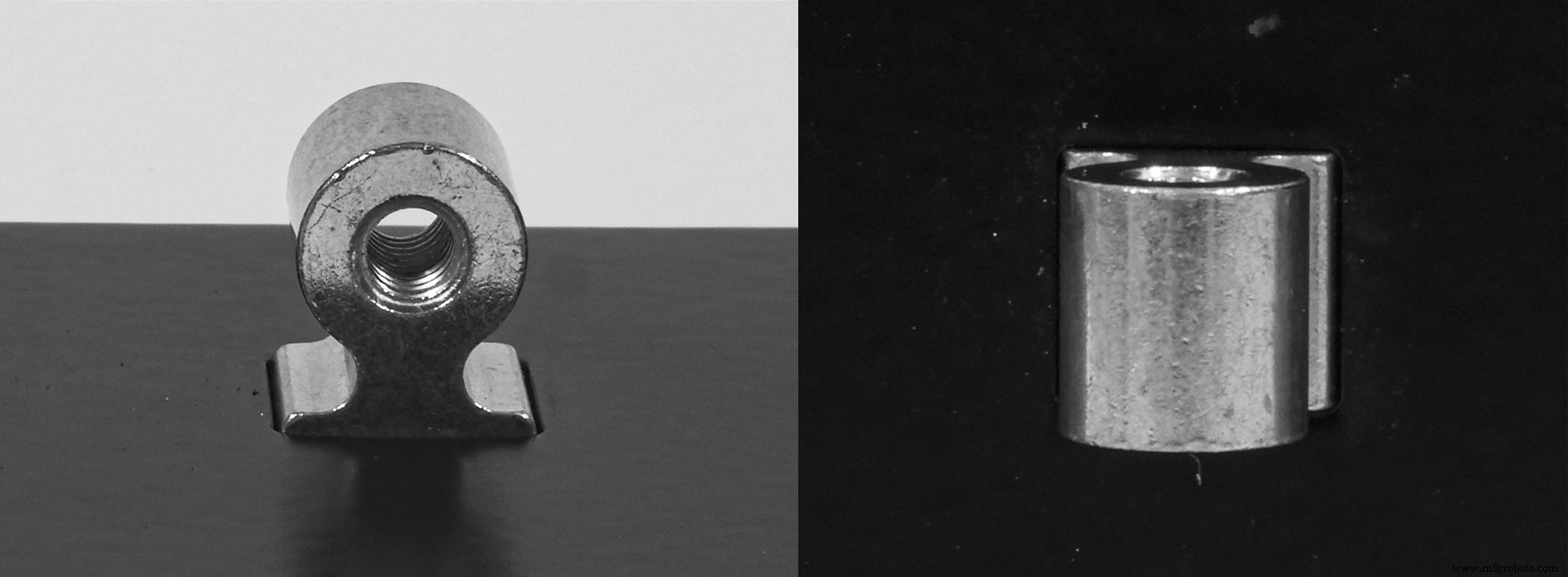

Fixation à angle droit (Right-angle fastener) :

Points de fixation robustes à angle droit en tôlerie, surtout tôles minces. Pressés affleurant dans trou rectangulaire. Acceptent vis standard métriques ou unifiées.

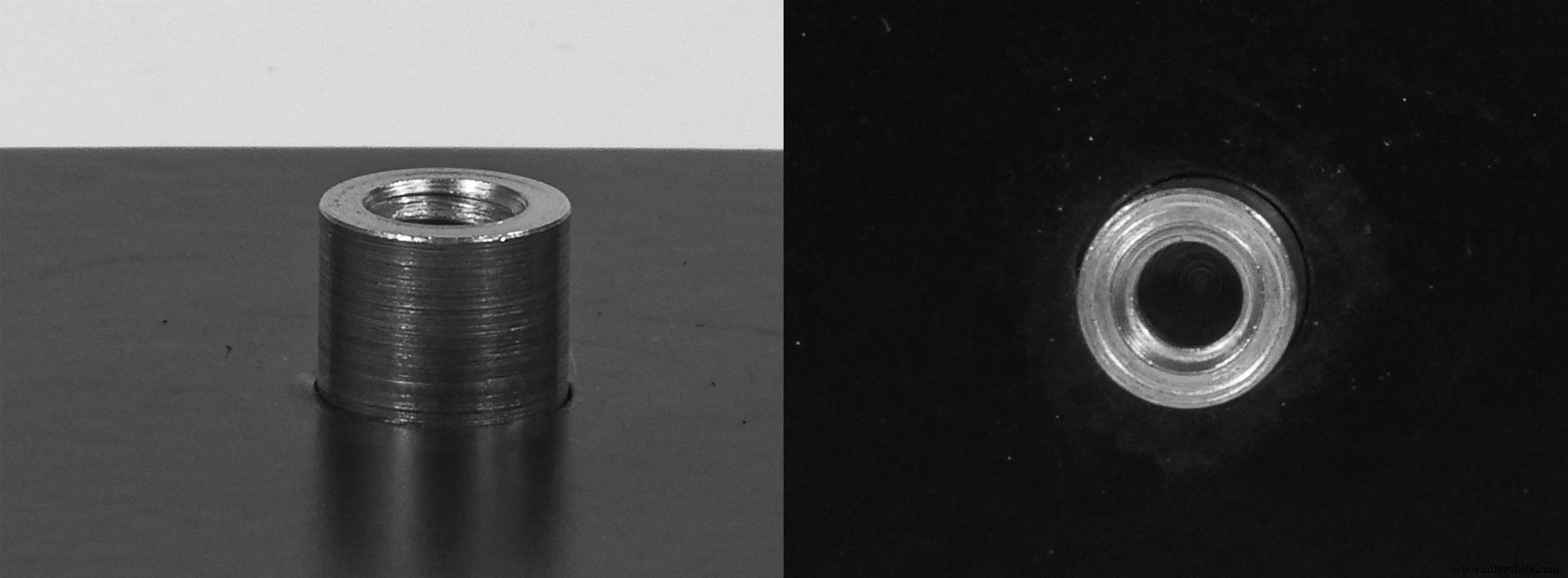

Entretoise (Standoff) :

Crée espace entre deux objets pour les positionner correctement. Filetage interne pour monter cartes mères, PCB.

Écrous (Nuts)

Protocase stocke plusieurs styles d'écrous auto-serrants pour vos boîtiers/pièces custom, chacun pour des besoins différents :

Écrou standard (Nut) :

Ne pas encapsuler les filets. Dépasse d'un côté de la tôle.

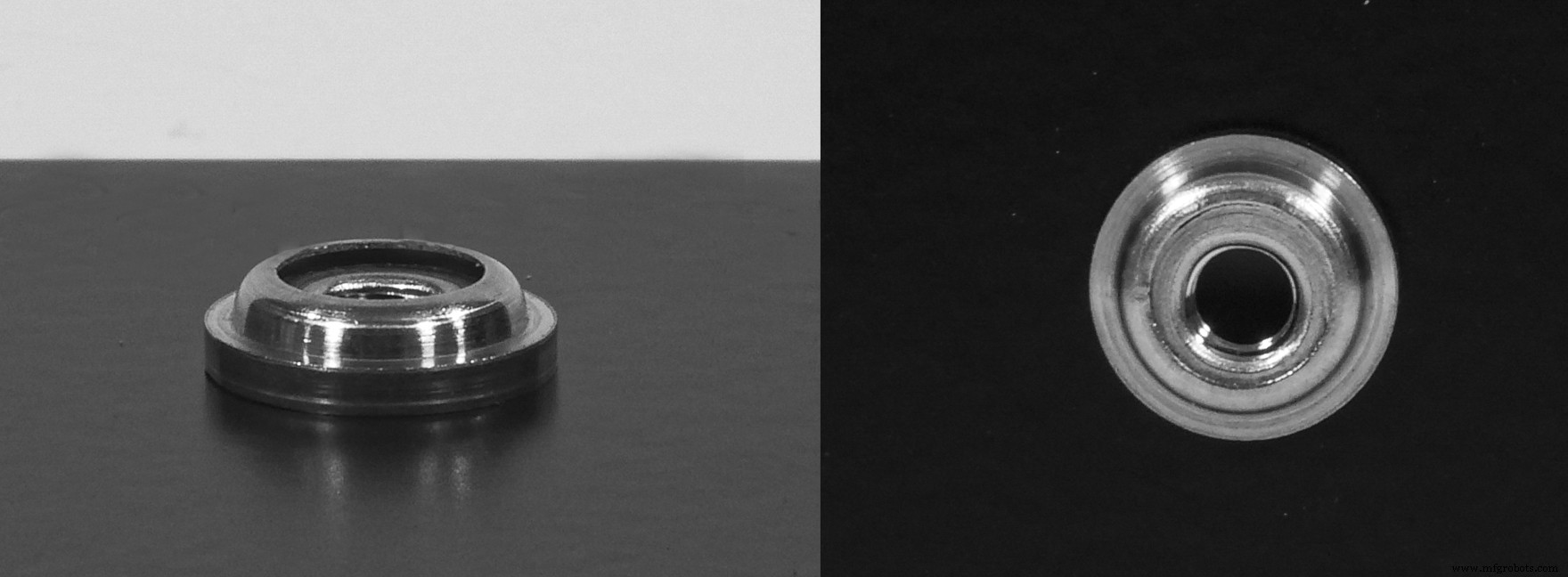

Écrou miniature :

Pour placer fixations plus près du bord. Dépasse d'un côté.

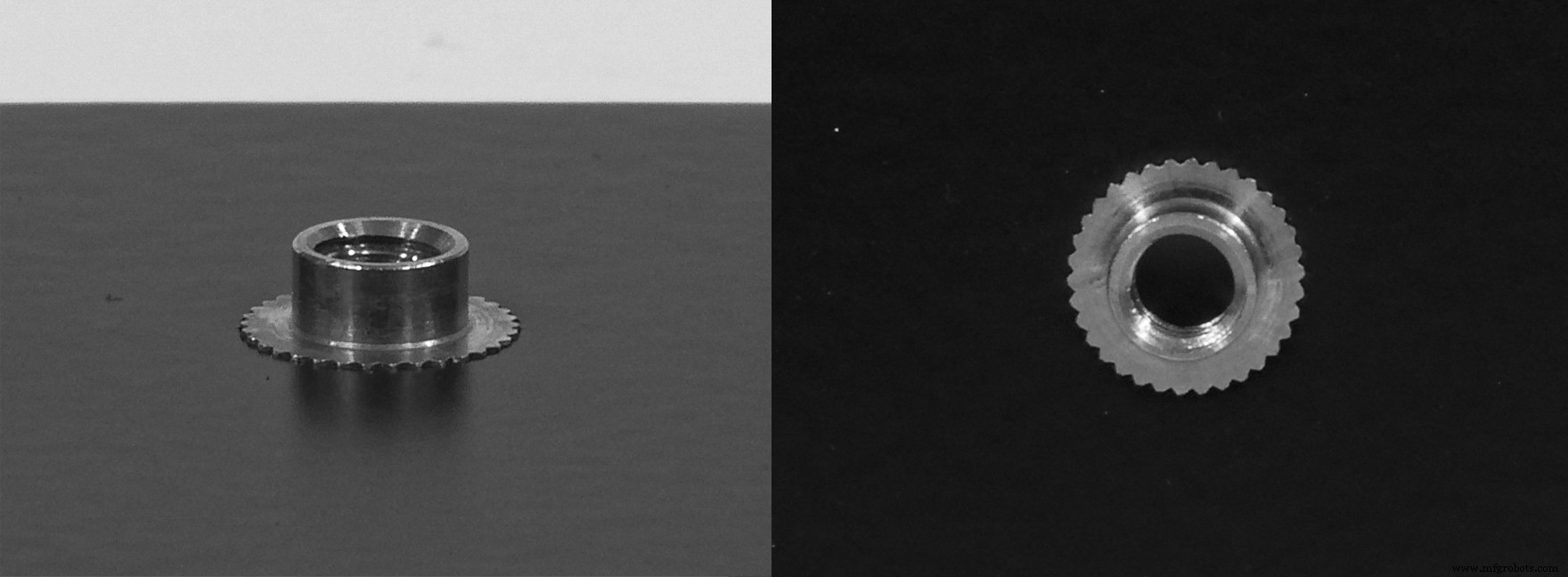

Écrou flottant (Floating nut) :

Tolérance plus lâche sur placement trou : si mal alignés, le filet flotte pour recevoir la fixation. Dépasse d'un côté.

Écrou borgne (Blind nut) :

Encapsule les filets, empêche corps étrangers d'entrer. Dépasse d'un côté.

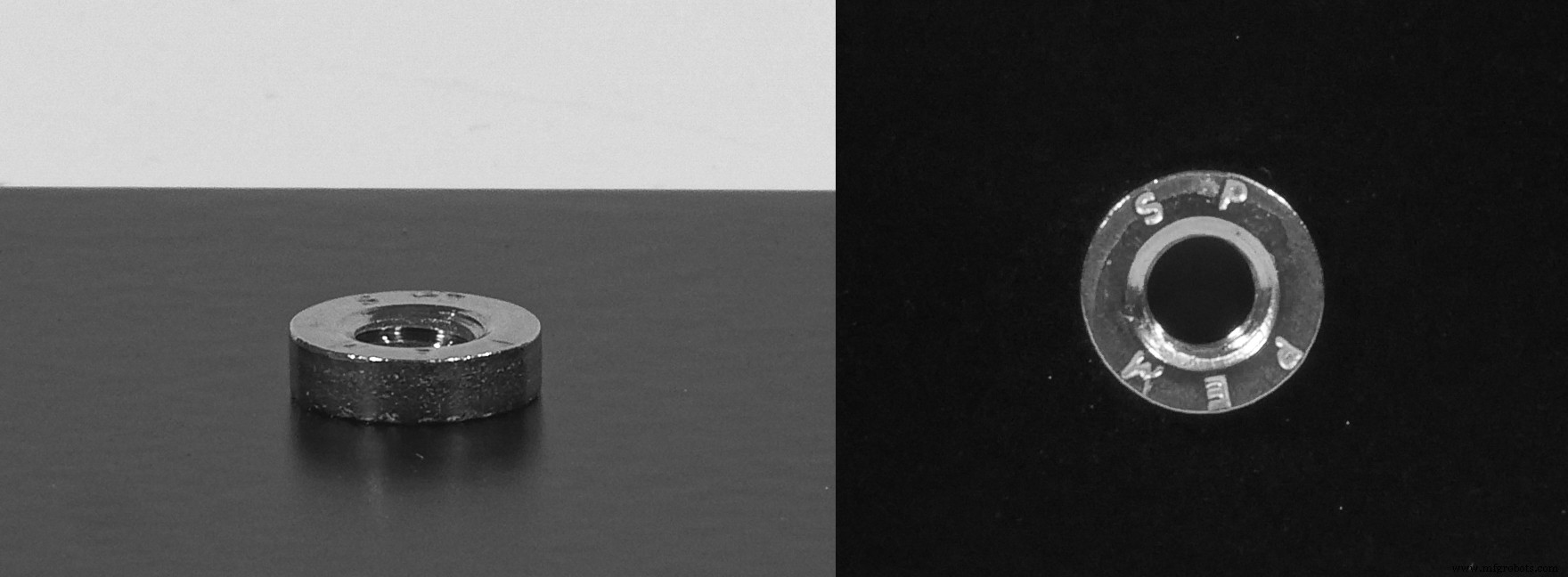

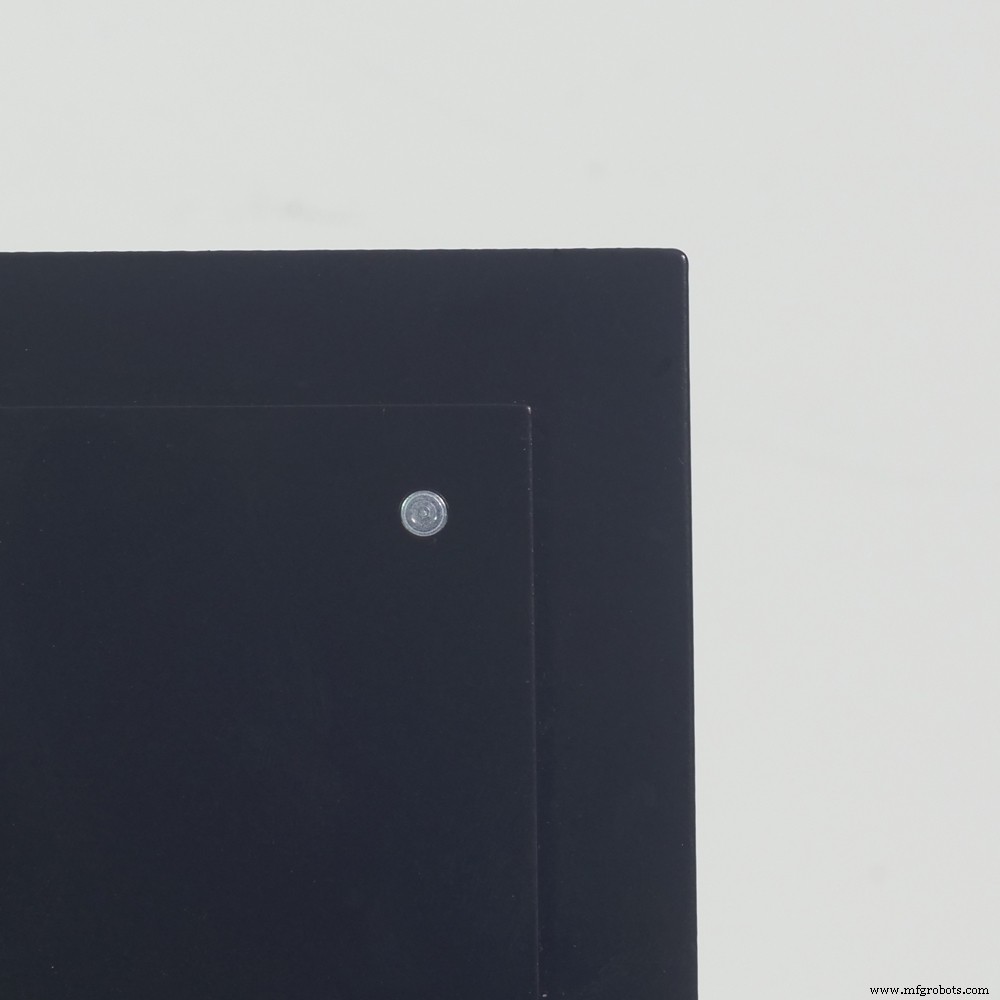

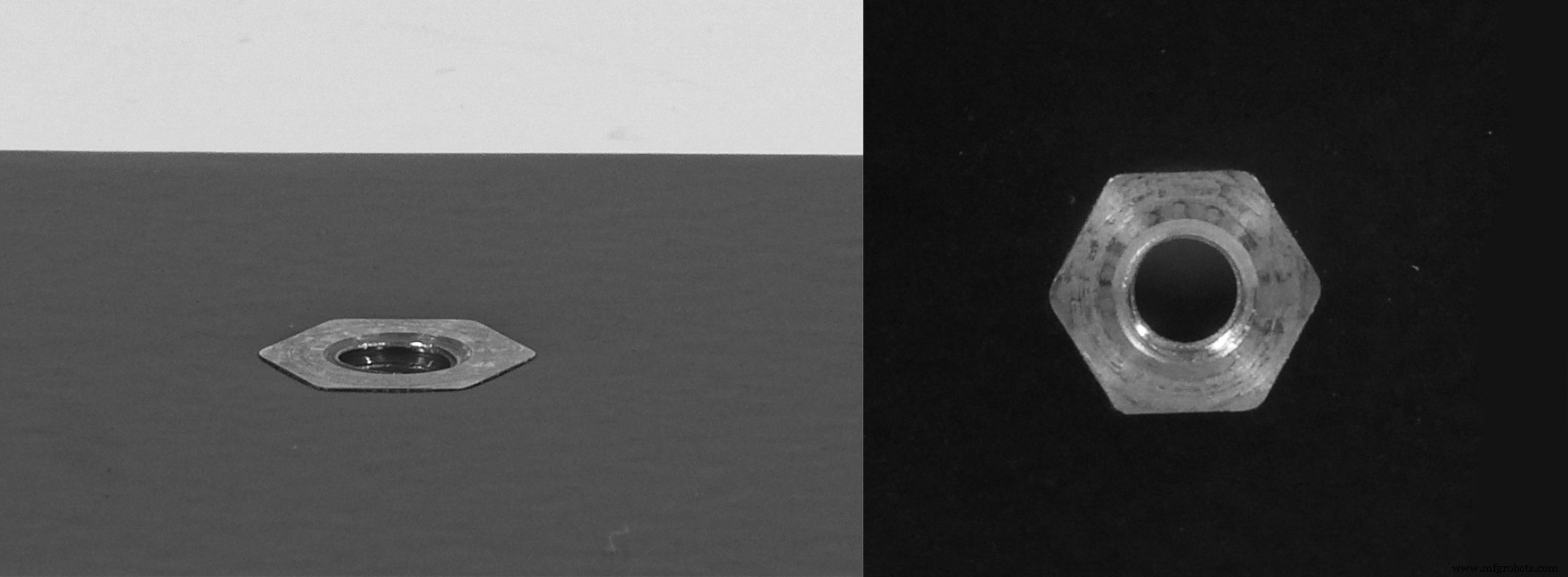

Écrou affleurant (Flush nut) :

Installé affleurant la tôle, ne dépasse d'aucun côté. Excellent remplacement d'un trou taraudé.

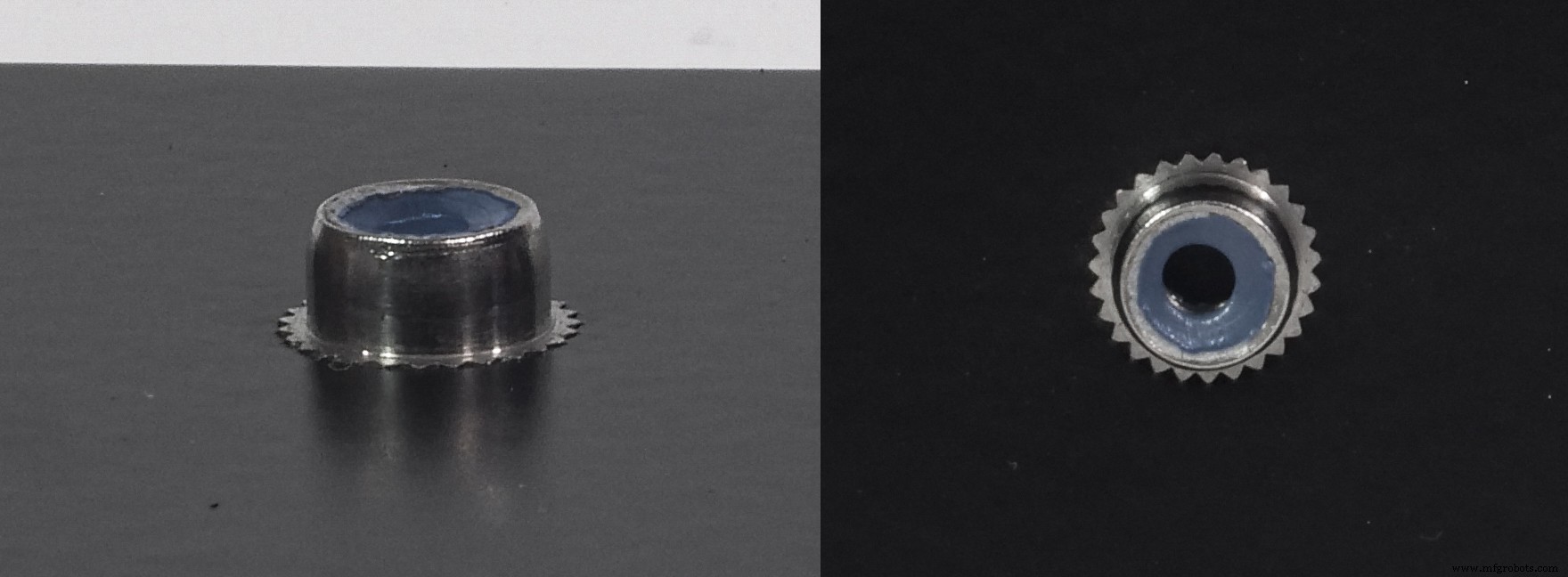

Écrou à insert nylon (Nylon insert nut) :

Contient insert nylon verrouillant augmentant frottement vis pour verrouillage plus serré. Dépasse d'un côté.

Conclusion

Nous stockons une large variété de fixations auto-serrantes de types/styles divers pour vous donner assez d'options pour résoudre vos défis d'ingénierie/innovation. Si vous avez besoin d'une fixation non stockée, contactez-nous – nous la sourcerons volontiers (délai/coût supplémentaires).

Pour en savoir plus, voir notre Proto Tech Tip sur les fixations auto-serrantes !
