Détecteur de crête

Un détecteur de crête est une connexion en série d'une diode et d'un condensateur produisant une tension continue égale à la valeur de crête du signal alternatif appliqué.

Analyse du fonctionnement du détecteur de crête

Le circuit est illustré dans la figure ci-dessous avec la liste de réseaux SPICE correspondante. Une source de tension alternative appliquée au détecteur de crête, charge le condensateur jusqu'à la crête de l'entrée.

La diode conduit des "demi-cycles" positifs, chargeant le condensateur jusqu'au pic de forme d'onde. Lorsque la forme d'onde d'entrée tombe en dessous du "pic" CC stocké sur le condensateur, la diode est polarisée en inverse, bloquant le flux de courant du condensateur vers la source. Ainsi, le condensateur conserve la valeur de crête même lorsque la forme d'onde tombe à zéro.

Une autre vue du détecteur de crête est qu'il est identique à un redresseur demi-onde avec un condensateur de filtrage ajouté à la sortie.

*SPICE 03441.eps C1 2 0 0.1u R1 1 3 1.0k V1 1 0 SIN( 0 5 1k) D1 3 2 diode .modèle diode d .tran 0.01m 50mm .end

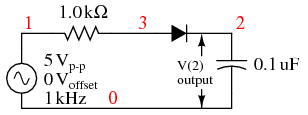

Détecteur de crête :la diode conduit sur des demi-cycles positifs de charge du condensateur jusqu'à la tension de crête (moins de chute directe de la diode).

Il faut quelques cycles pour que le condensateur se charge jusqu'au pic comme dans la figure ci-dessous en raison de la résistance série (RC « constante de temps »). Pourquoi le condensateur ne se charge-t-il pas jusqu'à 5 V ? Il se chargerait à 5 V si une "diode idéale" était disponible. Cependant, la diode au silicium a une chute de tension directe de 0,7 V qui se soustrait du pic de 5 V de l'entrée.

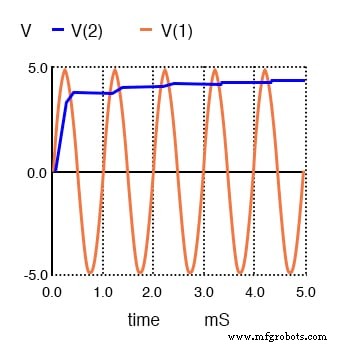

Détecteur de pic :le condensateur se charge pour atteindre son pic en quelques cycles.

Le circuit de la figure ci-dessus pourrait représenter une alimentation en courant continu basée sur un redresseur demi-onde. La résistance serait de quelques Ohms au lieu de 1 kΩ en raison d'un enroulement secondaire du transformateur remplaçant la source de tension et la résistance. Un plus grand condensateur de « filtre » serait utilisé. Une alimentation basée sur une source 60 Hz avec un filtre de quelques centaines de µF pourrait fournir jusqu'à 100 mA. Les alimentations demi-onde fournissent rarement plus en raison de la difficulté de filtrer une demi-onde.

Le détecteur de crête peut être combiné avec d'autres composants pour construire une radio à cristaux.
