Interrupteurs actionnés par processus : fonctionnement et changements d'état

Dans systèmes critiques sécurité, comprendre comportement interrupteurs actionnés par processus est essentiel. Contrairement simples relais on/off, ces dispositifs reposent sur présence/absence variable processus — débit, pression, position — pour déterminer état contacts.

Quel est le statut de contact « normal » ?

Le terme « normal » ici ne désigne pas condition opérationnelle attendue. Il désigne l'état que l'interrupteur occupe quand le processus qu'il surveille est absent ou inactif. Exemple : interrupteur détection bas débit normalement fermé (NF) sur tuyau coolant reste ouvert (actionné) pendant débit normal. Si débit s'arrête, interrupteur revient état normal — fermé — signalant perte processus.

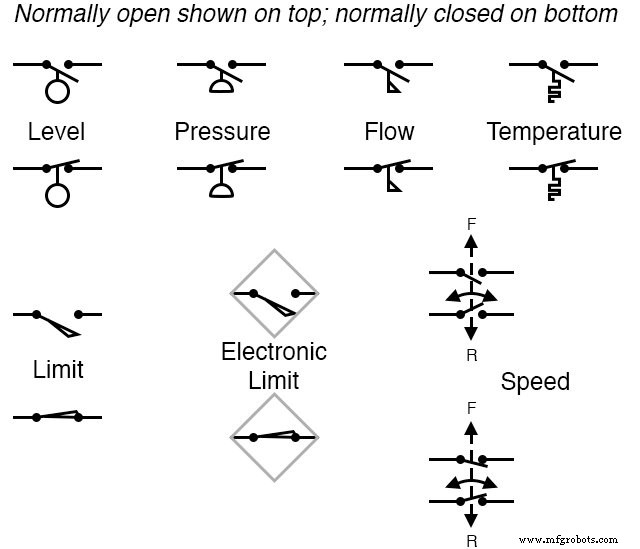

Types courants interrupteurs actionnés processus

• Fins de course — Déclenchés par contact physique pièce mobile machine. Quand pièce atteint position prédéterminée, interrupteur change état.
• Fins de course électroniques — Au lieu contact direct, ces capteurs détectent mouvement par lumière, champs magnétiques, autres méthodes sans contact, solution souvent plus propre et fiable.

Pourquoi ça importe

Connaissance précise statut normal interrupteur assure logique correcte systèmes contrôle et évite fausses alarmes. Ingénieurs utilisent cette info pour concevoir circuits fail-safe, régler points déclenchement appropriés, maintenir conformité réglementaire industries chimie à production énergie.

Ressources connexes

• Feuille de travail : Interrupteurs

Pour guidance technique approfondie, consultez normes industrielles comme CEI 60947-3 ou API 610, spécifications détaillées interrupteurs actionnés processus.
