Comprendre la conception des vis de machine : formes, filets et applications

Qu'est-ce qu'une vis de machine ?

Une vis de machine est un élément de fixation fileté qui est soit entraîné directement dans un trou taraudé, soit utilisé avec un écrou. Les vis de machine typiques sont petites — souvent autour de 6,4 mm (1/4 pouce) de diamètre ou moins — et existent en une variété d'empreintes, telles que fendue, Phillips ou carrée. Ce sont les chevaux de bataille des assemblages mécaniques, maintenant les composants ensemble dans tout, des luminaires domestiques aux machines industrielles.

Fondamentaux du filetage : pas, filet et démarrages

La performance d'une vis est définie par sa géométrie de filetage. Le pas est la distance axiale qu'une vis parcourt lors d'un tour complet (360°). Un pas plus petit offre un avantage mécanique plus grand, facilitant le vissage dans une position serrée. Le filet (ou pas de filet) est la distance axiale entre les crêtes de filets adjacents.

Les vis à simple démarrage ont un filet continu, donc le pas équivaut au filet. Les vis à démarrages multiples incorporent plusieurs filets entrelacés, faisant du pas le filet multiplié par le nombre de démarrages. Ce design est courant dans les bouchons de bouteille et stylos à bille où un mouvement linéaire rapide par rotation est souhaité.

Types et angles de filets

Pour réduire le frottement et prévenir le dévissage, la plupart des fixations présentent un angle de filet de 60°. Il existe sept géométries de filet standard utilisées dans les vis de machine :

1. Filet en V
2. Filet American National (UN)
3. Filet Whitworth (British Standard)
4. Filet carré
5. Filet Acme
6. Filet à étai (Buttress)
7. Filet à genou (Knuckle)

Sens d'enroulement : droitier vs gaucher

L'hélice d'une vis peut tourner dans les deux sens. Les vis droitières se serrent en tournant dans le sens horaire, ce qui s'aligne avec la prédominance des droitiers et permet une utilisation efficace du muscle supinateur. Les vis gauches sont utilisées dans des applications spéciales — comme les pédales de vélo ou lames de scie circulaire — où la rotation habituelle d'un arbre desserrerait autrement un écrou droitier.

Styles de tête courants

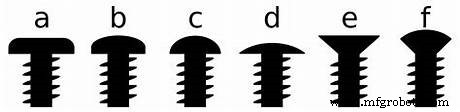

Les vis de machine existent en plusieurs formes de tête, chacune adaptée à une application spécifique. Les types les plus courants incluent :

• Tête bombée (Pan head)
• Tête de serrage (Binding head)
• Tête ronde (Round head)
• Tête plate (countersunk / Flat head)
• Tête ovale (Oval head)
• Tête plate large (Truss head — utilisé dans notre exemple)

Étude de cas : identification d'une vis de lampe

Quand la vis de ma lampe de lecture est tombée, je l'ai apportée à un magasin de bricolage pour identification. Un employé l'a vérifiée comme une vis de machine M4 x 6 mm Phillips à tête plate large — une taille standard souvent utilisée dans les assemblages de précision. Si vous tombez sur une vis mystérieuse, une vérification rapide sur ces paramètres de base peut réduire considérablement les possibilités.

Où se procurer des vis de machine haute performance

Craftech Industries, Inc. à Hudson, NY produit des vis de machine dans plus de 100 matériaux plastiques haute performance. Pour spécifications détaillées ou commandes sur mesure, contactez leur bureau pour un guidage expert.
