Types d'entraînements à vis les plus courants

Il existe littéralement des centaines de vis. Dans cet article, nous examinerons quelques-uns des types les plus populaires. Un entraînement à vis fait partie de la conception d'une vis qui permet de la mettre en place à l'aide d'un outil d'accouplement comme un tournevis ou une clé Allen. La plupart des têtes de vis sont disponibles dans une gamme de styles, y compris une tête cylindrique Phillips ou une tête plate fendue, ainsi qu'en différentes tailles.

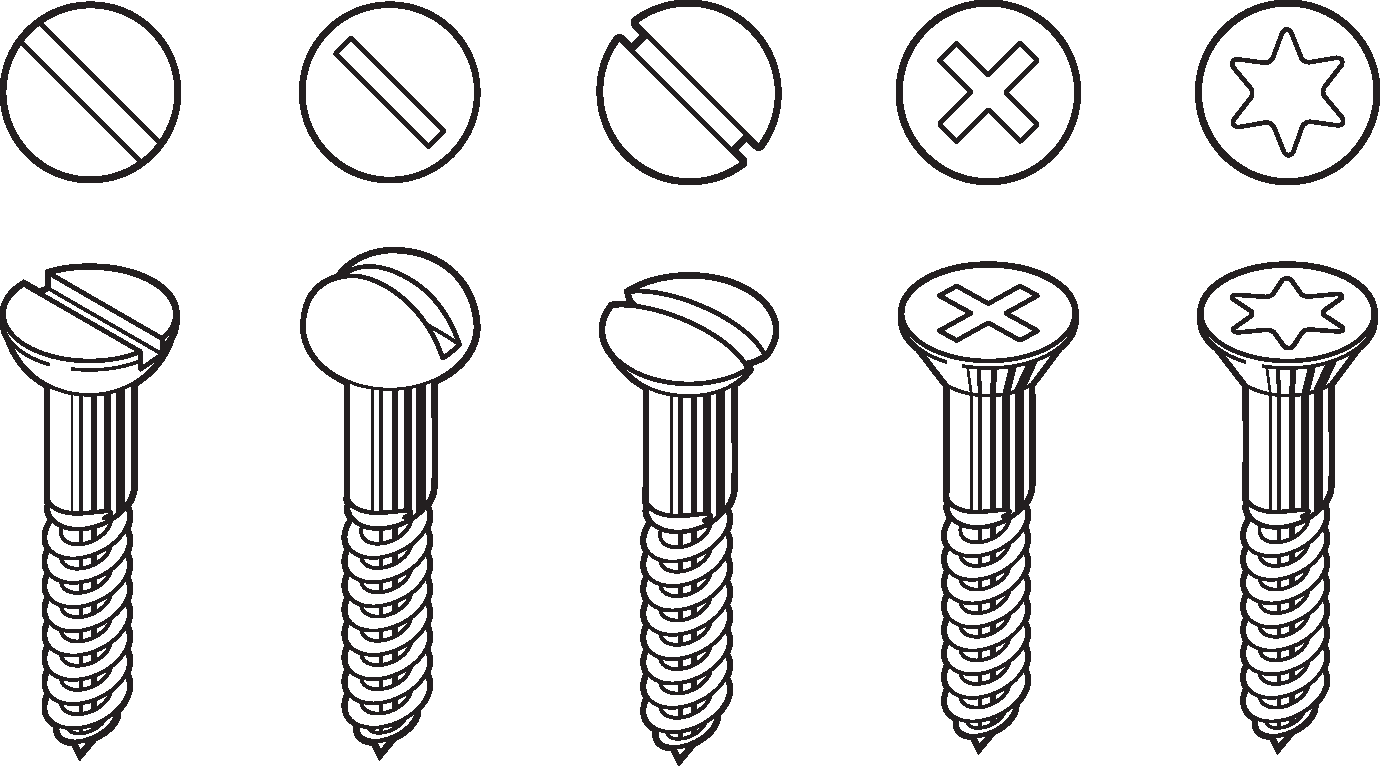

Les entraînements à vis courants comprennent les vis à fente, Phillips, Hex, à douille hexagonale (Allen), à douille hexagonale de sécurité (broche dans la douille hexagonale) Torx T &TX et à sens unique. Il existe de nombreux autres styles d'entraînement moins couramment utilisés, tels que le carré et la bride à 12 points, pour n'en nommer que quelques-uns.

Les fendus Le tournevis a simplement une seule fente dans la tête de l'attache et est entraîné par un tournevis à lame plate. L'entraînement à vis à fente a été le premier à être développé et a été pendant des siècles l'entraînement le plus courant, le plus simple et le moins cher à fabriquer. Il fonctionne bien lorsqu'il est conduit à la main, mais n'est pas souvent utilisé avec des outils électriques car le tournevis peut facilement glisser hors de la fente et endommager le matériau environnant.

Les Philips le design a été créé par John Thompson. Lorsqu'il n'a pas réussi à convaincre les fabricants d'utiliser ses produits, il a vendu le design à Henry F. Phillips. Phillips est crédité d'avoir formé Phillips Screw Company qui a promu et amélioré la conception. Le brevet original a expiré en 1966 bien que la société ait continué à développer des conceptions améliorées. Les têtes Phillips ont été conçues pour faire sortir le tournevis. Le cam-out est un processus par lequel un tournevis glisse hors de la tête d'une vis enfoncée une fois que le couple nécessaire pour entraîner la vis dépasse un certain montant pour éviter un serrage excessif. Le terme « Phillips » est utilisé dans le langage courant pour désigner n'importe quel style de tête avec un évidement croisé, mais cet usage n'est pas toujours précis.

Le Conduite à sens unique la vis est une conception « inviolable ». Il est parfois appelé embrayage unidirectionnel. Ces vis sont enfoncées avec un tournevis à lame plate standard mais ne peuvent pas être facilement dévissés en raison de leur conception. Un outil spécial appelé « extracteur d'outil à sens unique » peut être utilisé pour le dévisser. Diverses méthodes telles que le perçage, la coupe, l'utilisation d'une pince-étau et l'insertion d'un mandrin de perçage dans la tête de la vis, à la manière d'un retrait de vis à tête cassée, peuvent également être utilisées.

La clé hexagonale est une tête de fixation à six points. Elle est souvent connue sous le nom de vis à tête hexagonale ou de vis à métaux à tête hexagonale. Ce style de tête peut être entraîné avec une clé ou avec des douilles à 6 ou 12 points.

La clé à douille hexagonale a une tête arrondie avec un évidement hexagonal et est entraînée par une clé hexagonale souvent appelée clé Allen. Il existe des versions inviolables avec une goupille dans l'évidement.

Torx ™ est la marque d'un type de tête de vis caractérisé par une forme d'étoile à 6 branches. Il a été développé en 1967. Le nom officiel qui lui a été donné par l'Organisation internationale de normalisation est « fonction de conduite interne hexalobulaire ». Le Torx™ est conçu pour permettre d'exercer un couple plus élevé sur une vis par rapport à une tête à six pans creux de taille similaire. Contrairement aux entraînements Phillips, les têtes Torx™ ont été conçues pour empêcher le cam-out, ce qui leur permet de trop serrer la vis. Torx™ est couramment utilisé dans les automobiles, les systèmes informatiques et l'électronique grand public. Il y a un lecteur Torx™ inviolable, qui a une petite goupille à l'intérieur de l'évidement.

Craftech propose une gamme complète d'entraînements à vis et de styles de têtes dans des dizaines de matériaux différents.
