Comprendre le Capteur ECG AD8232 : Fonctionnalités et Applications

La technique d'électrocardiographie (ECG) capture les signaux électriques générés par le cœur, permettant aux cliniciens et chercheurs d'évaluer la fonction cardiaque et les états physiologiques. Le capteur AD8232 est un circuit intégré compact conçu pour mesurer ces signaux biopotentiels, les convertissant en une trace ECG analogique claire adaptée au diagnostic et au monitoring.

Qu'est-ce que le Capteur ECG AD8232 ?

L'AD8232 est une carte commerciale qui conditionne et amplifie l'activité électrique minute du cœur humain. En agissant comme un amplificateur opérationnel à faible bruit, il isole le véritable signal cardiaque des interférences ambiantes, produisant une sortie analogique propre qui peut être affichée comme une forme d'onde ECG traditionnelle.

La puce excelle au conditionnement de signal pour applications biopotentielles, offrant amplification, extraction et filtrage de signaux de faible amplitude même en présence de mouvement ou dérive d'électrodes.

Configuration des Broches

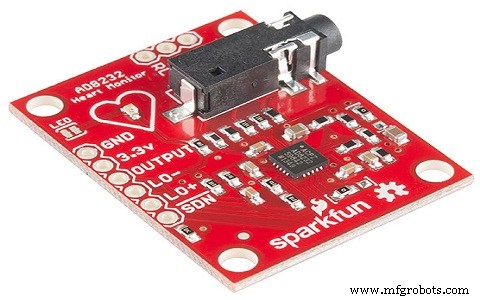

Les modules AD8232 typiques exposent des broches telles que SDN, LO+, LO-, OUTPUT, 3,3V et GND, qui peuvent être soudées à des cartes de développement comme Arduino. Des broches additionnelles pour Bras Droit (RA), Bras Gauche (LA) et Jambe Droite (RL) permettent un placement d'électrodes personnalisé. Une LED intégrée fournit une visualisation en temps réel des battements cardiaques.

Les attributs mécaniques et électriques clés incluent une empreinte 4 mm × 4 mm, boîtier LFCSP 20 broches, plage de température de fonctionnement −40 °C à +85 °C (performance vérifiée 0 °C à 70 °C), et un faible courant d'alimentation de 170 µA.

Caractéristiques & Spécifications

• Fonctionnement mono-alimentation de 2 V à 3,5 V
• Front-end entièrement intégré pour ECG mono-derivation
• Masse virtuelle sur puce via référence intégrée
• Filtre RFI interne
• Sortie rail-à-rail
• Broche d'arrêt (SDN) pour mode économie d'énergie
• CMRR de 80 dB
• Amplificateur de jambe droite (RLD)
• Supporte configurations d'électrodes 2 ou 3 dérivations
• Architecture amplificateur opérationnel non engagé
• Tolérance de potentiel demi-cellule jusqu'à ±300 mV
• Filtre passe-bas ajustable à trois pôles avec gain variable
• Gain de blocage DC élevé pour isolation du signal
• Fonction de restauration rapide pour stabilisation plus rapide du filtre passe-haut
• Filtre passe-haut ajustable à deux pôles
• Boîtier compact 4 mm × 4 mm, 20 broches LFCSP

Applications

La polyvalence de l'AD8232 permet une large gamme de cas d'usage :

• Monitoring personnel de fréquence cardiaque et fitness
• Systèmes ECG portables
• Télémétrie patient à distance
• Périphériques de jeu interactifs
• Acquisition biopotentielle pour la recherche
• Dispositifs d'authentification biométrique
• Études physiologiques et psychophysiologie
• Prototypage rapide d'instruments biomédicaux
• Analyse de variabilité de fréquence cardiaque
• Recherche interaction homme-machine
• Monitoring de stress et d'humeur

En résumé, l'AD8232 est une solution précise, basse consommation et compacte pour mesurer l'activité électrique du cœur, la rendant inestimable pour le diagnostic clinique, les wearables grand public et les applications de recherche.
