Pilotes LED basse consommation pour l'éclairage automobile de nouvelle génération

ON Semiconductor a dévoilé une nouvelle famille de quatre dispositifs d'éclàirage à semi-conducteurs basse consommation qui permettent aux constructeurs automobiles de délivrer la haute performance et les fonctionnalités avancées que les consommateurs exigent désormais pour l'éclairage extérieur et intérieur.

Conçus pour les applications LED basse consommation, la famille comprend deux CI pilotes — NCV7683 et NCV7685 — et deux CI de contrôle de courant — NCV7691 et NCV7692.

Alors que la sécurité devient primordiale, les constructeurs remplacent les simples circuits marche/arrêt par des systèmes d'éclairage intelligents qui varient l'intensité et le mouvement pour les feux arrière combinés (RCL), clignotants, antibrouillards et autres réseaux LED modulés externement, fournissant des avertissements plus clairs et plus visibles aux usagers de la route.

Le NCV7685 offre douze sources de courant linéaires programmables, tandis que le NCV7683 en fournit huit, chacune capable de piloter jusqu'à 100 mA par canal. Ces dispositifs prennent en charge le chaînage en marguerite, les niveaux d'éclairage variables, la régulation de courant, la séquençage et la combinaison de canaux. Le NCV7685 dispose d'une interface I²C 8 bits avec détection d'erreur CRC8, permettant un contrôle PWM par canal et des diagnostics avancés tels que la détection de circuit ouvert ou de sous-tension. Une broche de diagnostic dédiée améliore encore le rapport de pannes. Le pilote peut être alimenté directement depuis un convertisseur DC-DC ou via un régulateur LDO, selon les exigences du système.

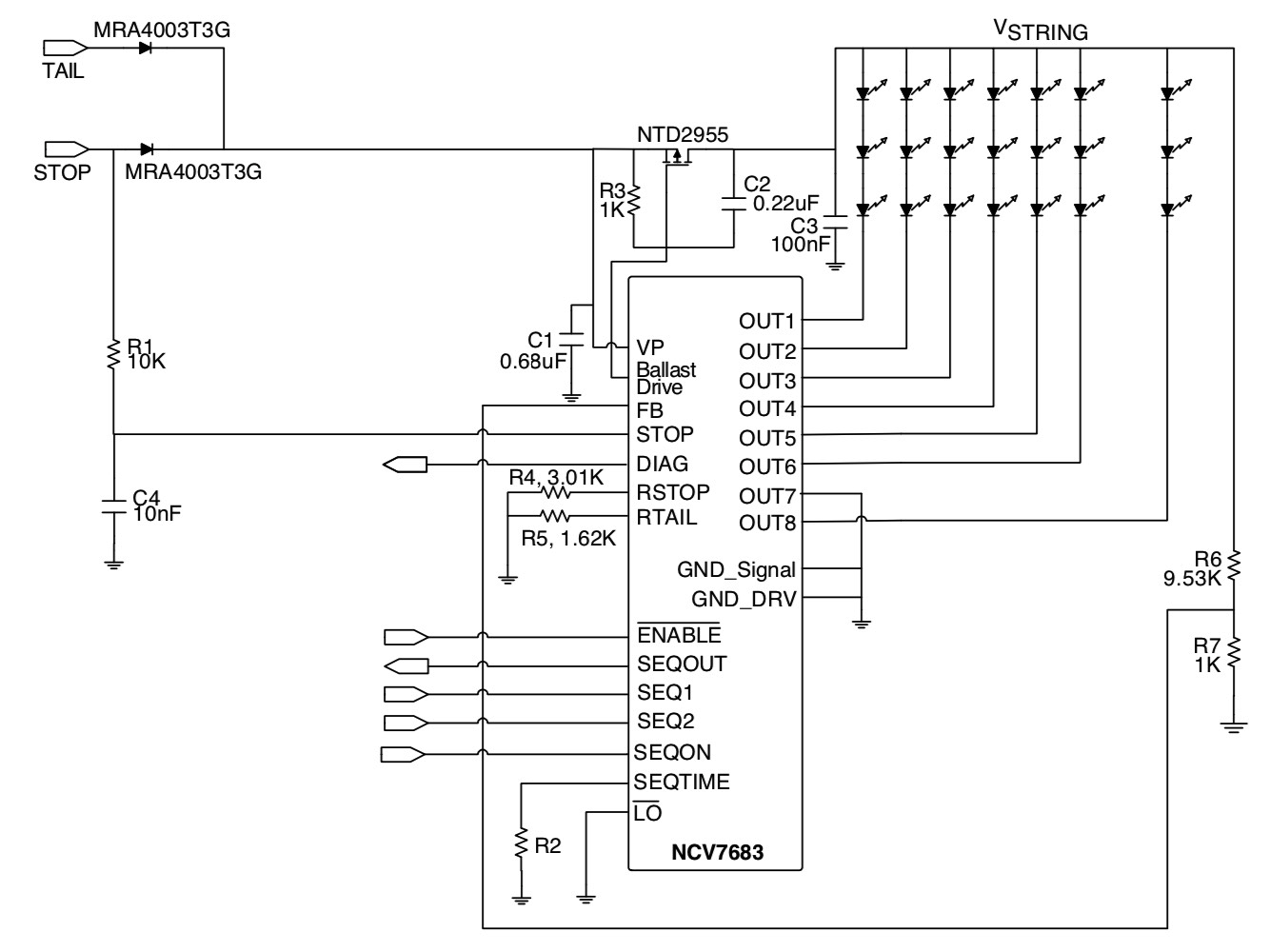

Application typique du NCV7683 avec transistor ballast FET externe. (Source : On Semiconductor)

Le NCV7691 délivre une large plage de courant régulé pour réseaux LED mono ou multi-brins, nécessitant seulement un transistor NPN externe et une résistance de rétroaction. Sa conception permet l'ajout facile de canaux uniques sur des cartes multi-canaux et prend en charge la gradation via une entrée PWM. La protection intégrée — circuit ouvert, court-circuit et arrêt thermique — garantit un fonctionnement sûr et fiable de l'éclairage critique. La variante NCV7692 offre une réponse plus rapide et un seuil plus bas pour la détection de circuit ouvert.

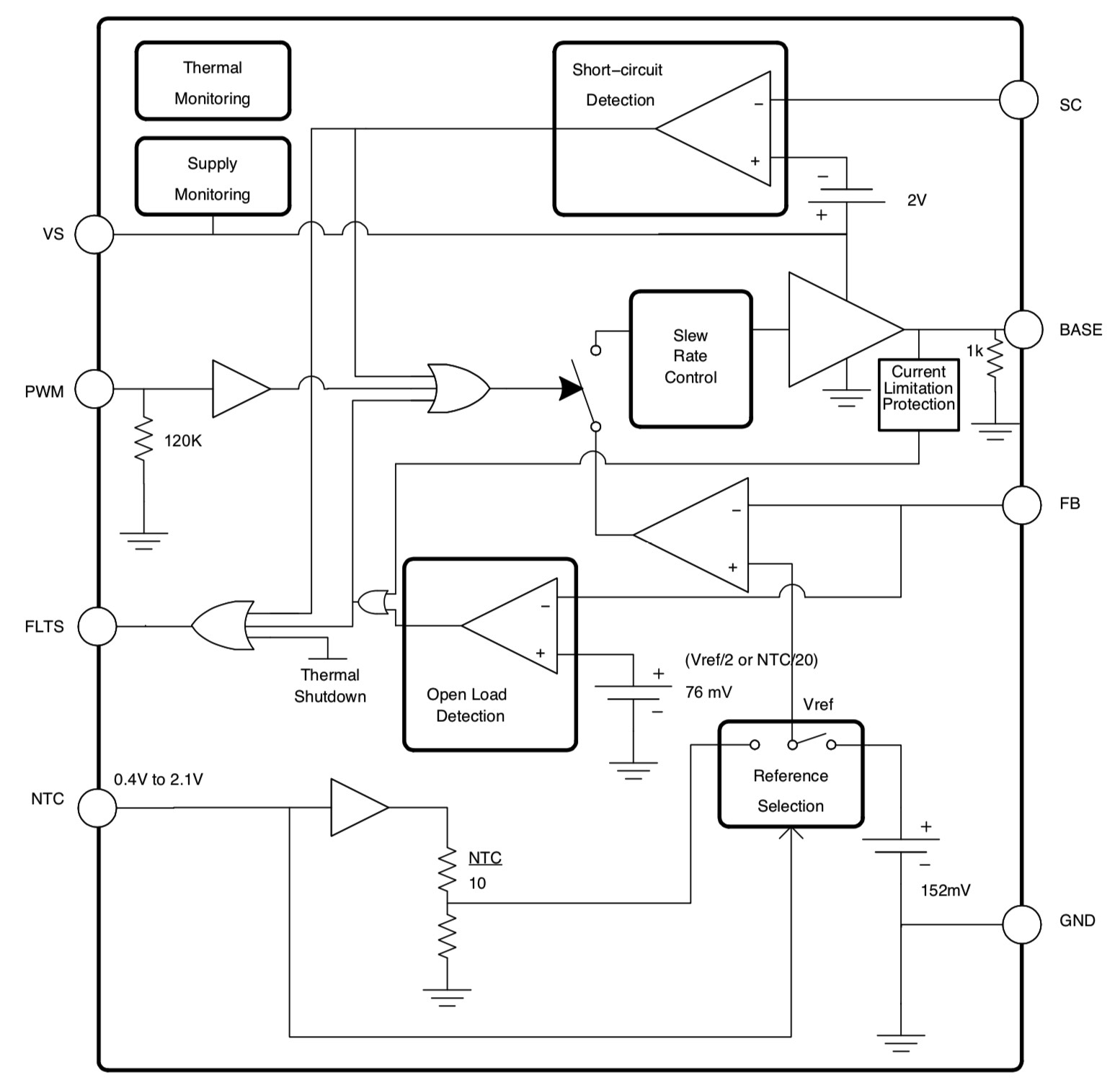

Diagramme fonctionnel du NCV7691. (Source : On Semiconductor)
