Ajuster la vitesse hydraulique pour une performance optimale

Introduction

La vitesse hydraulique — vitesse de translation d'un vérin ou vitesse de rotation d'un moteur hydraulique — est un paramètre critique qui conditionne la productivité, la qualité du travail, la consommation d'énergie et la durée de vie des composants. Cet article explique comment l'ajuster correctement selon l'application.

Qu'est-ce que la vitesse hydraulique ?

C'est la vitesse de déplacement de l'actionneur (vérin ou moteur) résultant du débit d'huile qui le traverse :

• Vérin : V (m/s) = Q (L/min) × 1000 / (60 × A (mm²)) où A = surface piston (aller) ou surface annulaire (retour).
• Moteur hydraulique : N (tr/min) = Q (L/min) × 1000 / Cylindrée (cm³/tr).

On distingue : vitesse de travail (charge), vitesse d'approche/retour rapide (peu ou pas de charge), vitesse maxi (limite constructeur).

Pourquoi et quand ajuster la vitesse ?

• Adaptation à la tâche : lente pour précision/force (soudage, pressage), rapide pour déplacements à vide.
• Éviter la cavitation / aérosion : vitesse d'aspiration trop élevée → cavitation pompe.
• Limiter l'échauffement : étranglement fort (réglage vitesse par étrangleur) = pertes de charge = chaleur.
• Préserver les joints et guidages : vitesse > 0,5-1 m/s sur vérins standards → usure accélérée.
• Contrôle de la charge : éviter l'emballement en descente (freinage par contre-pression).

Méthodes de réglage de la vitesse

1. Régime moteur / variateur de fréquence (VFD) — Méthode la plus efficace énergétiquement

Variation du régime moteur → variation proportionnelle du débit pompe → variation vitesse actionneur. Avantages : pas de pertes par étranglement, couple constant, économie d'énergie à vitesse réduite. Standard sur machines modernes (injection plastique, presses, machines-outils).

2. Pompe à cylindrée variable — Méthode native la plus propre

Pompe axiale à plateau incliné variable. Débit modifié sans changer le régime moteur. Réponse rapide, rendement élevé sur toute la plage. Coût initial plus élevé.

3. Étrangleur (restricteur) / limiteur de débit — Méthode simple, peu coûteuse, mais énergivore

• Étrangleur d'entrée (meter-in) : contrôle vitesse aller. Simple, mais pas de contrôle de la charge en descente.
• Étrangleur de sortie (meter-out) : contrôle vitesse retour, freine la charge. Requis pour charges suspendues.
• Limiteur de débit compensé en pression : maintient le débit constant malgré variations de pression. Meilleur que simple étrangleur.

Inconvénient majeur : l'énergie excédentaire (ΔP × Q) est dissipée en chaleur. Réservé aux petits systèmes ou ajustements ponctuels.

4. Diviseur de débit / valve proportionnelle / servo-valve

Pour contrôle précis, profils de vitesse programmables, synchronisation multi-axes. Coût et complexité supérieurs.

Réglage vitesse hydraulique

Procédure pratique de réglage (ex: vérin sur groupe hydraulique à pompe fixe + étrangleur)

1. Sécurité : machine à l'arrêt, pression résiduelle purgée, zone dégagée.
2. Identifiez l'étrangleur : sur le bloc distributeur (souvent sous capuchon fileté avec contre-écrou).
3. Desserrez le contre-écrou.
4. Tournez la vis de réglage :
   • Sens horaire = réduit le débit = ralentit.
   • Sens anti-horaire = augmente le débit = accélère.
5. Testez par cycles courts : observez la vitesse, écoutez la pompe (cavitation ?), touchez le corps d'étrangleur (chaud ?).
6. Vérifiez la température huile après 15-20 min de fonctionnement représentatif.
7. Serrez le contre-écrou sans bouger la vis. Documentez le réglage (tour(s) à partir de butée).

Réglage d'un limiteur de débit compensé en pression

Même procédure, mais le débit reste stable si la charge change. Idéal pour avance d'outil, alimentation pièce.

Réglage d'une valve proportionnelle / servo

Via l'automate (PLC) ou l'IHM : consigne de vitesse (%, mm/s, tr/min). Permet rampes d'accélération/décélération, profils complexes. Nécessite réglage PID du bouclage vitesse/position.

Vérification après réglage

• Vitesse mesurée = vitesse visée ± tolérance (typ. ±5-10 %).
• Pas de cavitation (bruit « gravier » dans la pompe).
• Température huile stabilisée < 60-65 °C (selon huile).
• Pas de vibrations anormales, pas de coups de bélier audibles.
• Freinage de charge correct (vitesse retour contrôlée).

Réglage vitesse hydraulique

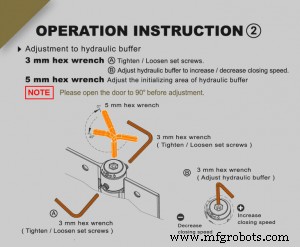

Cas particulier : réglage d'un limiteur de vitesse (HSV - Hydraulic Speed Valve)

Certains vérins intègrent un limiteur de vitesse mécanique (frein hydraulique interne) pour la sécurité (ex: porte de presse, élévateur). Réglage : vis de tarage sur le corps du vérin. Tourner dans le sens « + » augmente la vitesse maxi autorisée. À ne pas confondre avec le réglage de vitesse de travail.

Conclusion

Ajuster la vitesse hydraulique n'est pas « tourner une vis au feeling ». C'est un acte d'ingénierie : choisir la méthode de régulation adaptée (VFD, pompe variable, valve compensée, étrangleur) en fonction de la criticité, de l'énergie, de la précision requise ; puis régler méthodiquement en vérifiant les indicateurs clés (vitesse, température, bruit, stabilité). Privilégiez toujours la variation de débit à la source (moteur/pompe) plutôt que l'étranglement, sauf pour des besoins ponctuels ou de sécurité. Un système bien réglé est plus productif, plus économe et dure plus longtemps.
