Tutoriel programmation centre tournage CNC : Exemple pas-à-pas pour débutants

Exemple de programmation CNC pour centre de tournage/tour CNC, facile à comprendre, pour les opérateurs travaillant sur centres de tournage/tours CNC. Cet exemple peut servir d'exercice d'apprentissage pour programmeurs/opérateurs débutants.

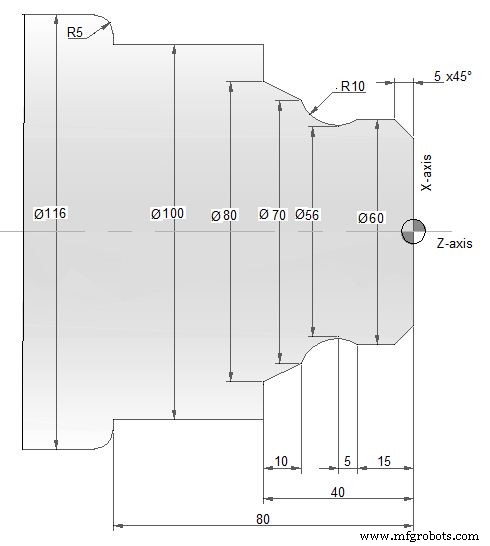

Exemple de programmation centre tournage CNC

N10 T03 D03 M06
N20 G97 S900 M04
N30 G00 G42 X40 Z5
N40 G92 S3500
N50 G96 S250
N60 G01 X60 Z-5 F0.1
N70 Z-15
N80 X56 Z-20
N90 G02 X70 Z-30 R10
N100 G01 X80 Z-40
N110 X100
N120 Z-80
N130 X106
N140 G03 X116 Z-85 R5
N150 G01 X120
N160 G00 X150 Z100 G40 G97 S900 M05
N170 M30

Explication des codes principaux :

N10 : Sélection outil T03, correcteur D03, changement outil M06
N20 : Vitesse broche constante G97, S900 tr/min, rotation inverse M04
N30 : Déplacement rapide G00, compensation rayon gauche G42, position X40 Z5
N40 : Limitation vitesse broche G92 S3500
N50 : Vitesse de coupe constante G96 S250 m/min
N60-N150 : Usinage du profil avec interpolations linéaires (G01) et circulaires (G02/G03)
N160 : Retrait rapide, annulation compensation G40, retour mode vitesse constante G97, arrêt broche M05
N170 : Fin programme M30

Cet exemple illustre les bases du tournage CNC : gestion des outils, modes de vitesse, compensation de rayon, cycles d'usinage et déplacements.
