Contrôle de l'angle d'alimentation du filetage avec le cycle de filetage Fanuc G76

Décrit brièvement comment contrôler l'angle d'alimentation du fil lors de l'usinage du filetage sur une machine cnc avec contrôle cnc fanuc.

Vous feriez mieux de regarder la vidéo ( Thread Infeed Tips de Sandvik Coromant a Video ) qui décrit brièvement la différence des angles d'alimentation du filetage et les avantages et les faiblesses des différents angles d'alimentation du filetage.

Le cycle de filetage Fanuc G76 nous offre une flexibilité totale pour enfiler comme nous le souhaitons.

Cycle de filetage Fanuc G76

N5 G76 P010060 Q100 R0.05
N6 G76 X30 Z-20 P1024 Q200 F2

Contrôle de l'angle d'avance du fil avec le cycle de filetage Fanuc G76

G76 :Paramètre de cycle de filetage P P se compose en fait de plusieurs valeurs qui contrôlent le comportement du thread,

• 01 :Nombre de coupes de printemps, vous pouvez le modifier à votre guise.
• 00 :Filetage épuisé à 45 degrés
• 60 :Angle d'entrée de filetage / Angle de flanc

Tous les paramètres du cycle de filetage Fanuc G76 sont expliqués en détail ici. Les valeurs avec P sont en fait 03 paires de valeurs, la dernière paire sert à contrôler l'angle d'alimentation du fil de chaque passe pour le filetage, vous pouvez voir la ligne en gras ci-dessus avec la valeur 60.

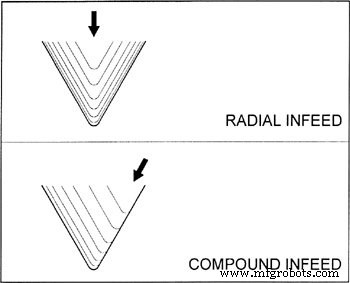

Cycle de filetage G76 avec un angle d'alimentation de 60 degrés pour des filetages de 60 degrés (alimentation composée/alimentation en flanc)

Si vous mettez 60 pour l'angle d'alimentation, cela placera la majeure partie de la charge sur le bord avant de la plaquette de filetage.

Cycle de filetage G76 avec un angle d'alimentation de 55 degrés pour des filetages de 60 degrés

Si vous mettez 55 pour l'angle d'entrée pour les filetages standard à 60 degrés, cela mettra la majeure partie de la charge sur le bord avant ou le bord d'attaque de l'insert de filetage et mettra également une petite charge sur le bord arrière de l'insert de filetage.

Cycle de filetage G76 avec un angle d'alimentation de 0 degrés (alimentation radiale)

Si vous mettez 0 pour l'angle d'avance, cela mettra la charge sur le profil complet de la plaquette de filetage.

Le filetage carré nécessite toujours une entrée radiale droite (entrée en plongée ).

Angles d'alimentation recommandés pour le cycle de filetage G76

Les angles indépendants suivants doivent être utilisés comme angles d'avance avec le cycle de filetage fanuc G76. 80, 60, 55, 30, 29, 00
