Surveillance de l'état de la pompe avec APM Studio (un guide pratique)

La nouvelle extension de fonction APM Studio Pump Health Monitor offre une solution prête à l'emploi pour la surveillance de l'état des pompes, la maintenance prédictive et la gestion des alarmes. Téléchargez l'application via le PLCNextStore ici et installez-la et utilisez-la directement sur votre API. Dans le blog de ce fabricant, nous vous expliquerons la configuration initiale de l'application.

Surveillance de l'état de la pompe

L'application que vous êtes sur le point d'utiliser est une application spécialisée conçue avec APM Studio pour la surveillance de l'état et la maintenance prédictive des pompes centrifuges. L'application de qualité industrielle peut être exécutée directement sur votre API, à partir de laquelle vous pouvez ingérer les données de votre pompe via diverses sources de données et egress a traité les résultats, les événements et les alertes. L'application dispose d'un connecteur OI4 disponible par défaut. OI4 (Open Industry4.0) est une nouvelle norme de protocole de communication qui permet une communication normalisée des données des appareils de terrain vers le nord. D'autres protocoles peuvent être ajoutés sur demande.

Configuration de l'application

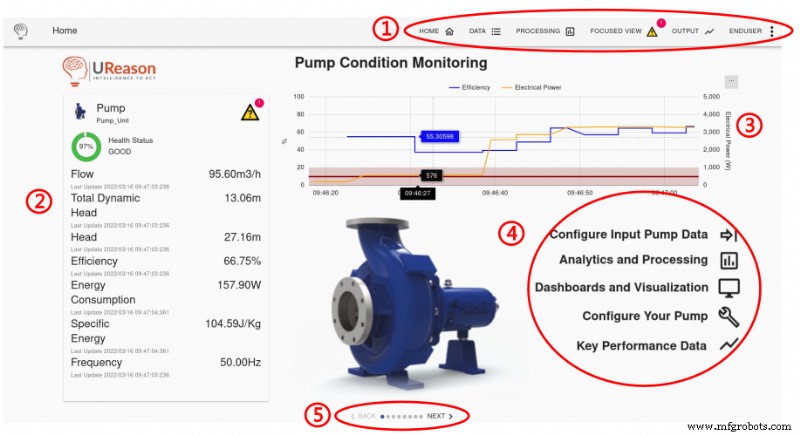

Après la connexion, vous voyez le menu principal de l'application. À partir de ce volet, vous pouvez accéder à différentes parties de l'application pour configurer votre configuration et voir les résultats de la surveillance.

1. Menu de navigation supérieur :utilisez ce menu pour vos paramètres d'entrée et de sortie
2. Carte d'équipement - affichant l'état de votre pompe et les paramètres clés ;
3. Aperçu de la consommation d'énergie et de l'efficacité ;
4. Menu de navigation :utilisez ce menu pour naviguer dans l'application ;
5. Menu du curseur inférieur – navigation dans les différents volets

Depuis le tableau de bord principal, vous pouvez naviguer vers les différentes sections pour configurer et analyser votre pompe. Dans les sections ci-dessous de ce blog, nous vous expliquerons la configuration de base, afin que vous puissiez connecter vos propres données de pompe et créer une surveillance personnalisée.

1.1. Configurer les données d'entrée de la pompe

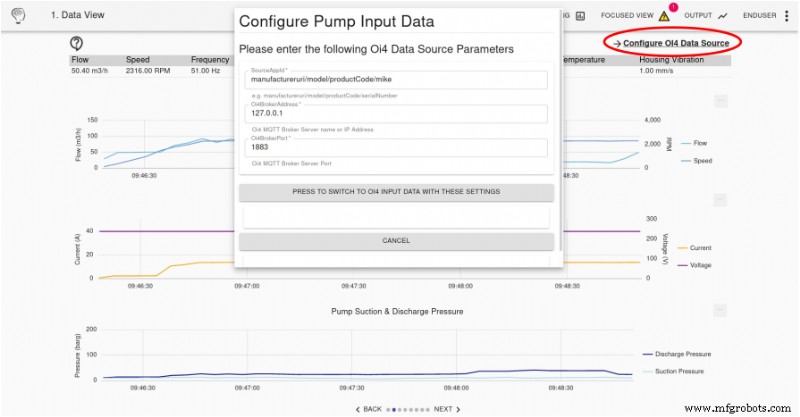

L'application exécute un ensemble de données par défaut en arrière-plan pour afficher un résultat entièrement fonctionnel de l'application de surveillance. Lorsque vous utilisez l'application pour surveiller votre ou vos propres pompes, vous pouvez configurer les données d'entrée de la pompe avec votre propre source de données OI4 via l'interface utilisateur.

1.2. Analyse et traitement

L'application est équipée d'un modèle de nœud papillon pour une pompe centrifuge typique. Les modèles nœud papillon sont des modèles cause-conséquence. Ce modèle détecte les causes connues de l'état de la pompe sur la base des données et déclenche des événements si la probabilité devient trop élevée. Les résultats des calculs de probabilité sont transmis à la section KPI et alertes de l'application.

Ce modèle de modèle est conçu pour détecter la cavitation de la pompe. APM Studio vous permet de créer et de configurer facilement plusieurs modèles de nœud papillon pour différentes causes, événements et conséquences.

1.3. Tableaux de bord et visualisation

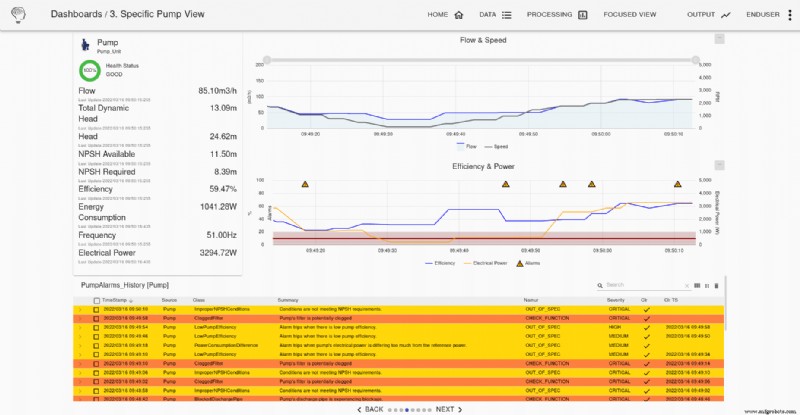

La section tableau de bord et visualisation fournit un aperçu des performances de vos pompes. Sur le côté gauche, vous voyez quelques KPI, ainsi que des graphiques en direct du débit et de la vitesse des pompes et de l'efficacité et de la puissance. Dans la section inférieure, l'historique des alarmes est affiché. Ici, les résultats des alarmes intégrées sont affichés.

1.4. Configurez votre pompe

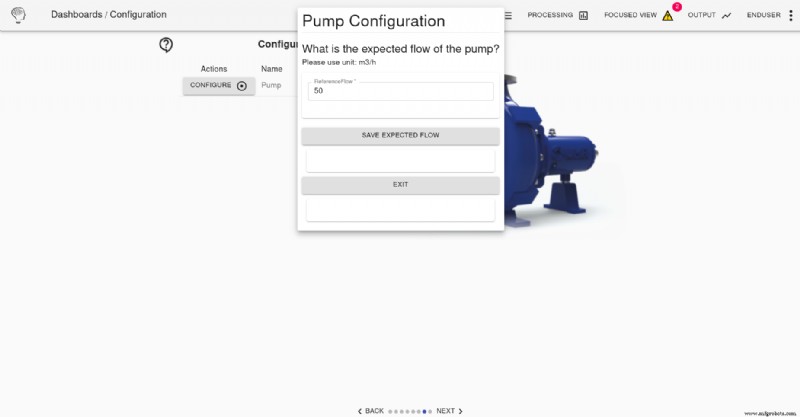

Dans cette section, vous pouvez configurer votre pompe afin qu'elle corresponde aux paramètres et à la configuration de votre pompe actuelle, c'est-à-dire son débit de référence.

1.5. Données de performances clés

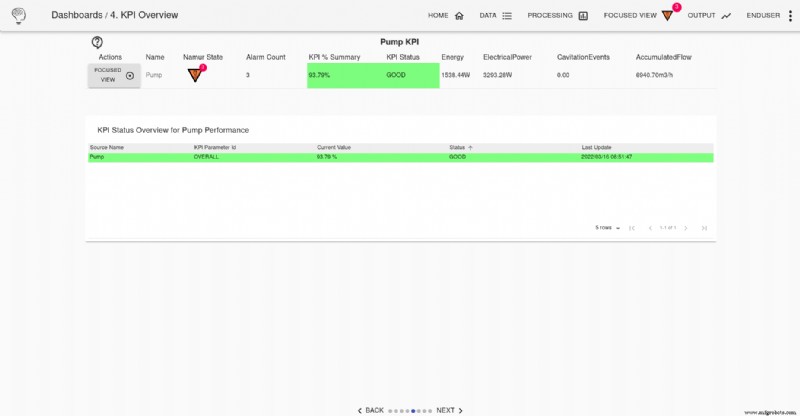

Le volet des performances clés affiche les performances de la pompe sur un certain nombre de paramètres clés. Les paramètres par défaut utilisés dans cette section sont :1) efficacité, 2) sécurité, 3) performances, 4) NPSH (NetPositive Suction Head) et 5) économie .

1.6. Configurer les données d'alarme de sortie de pompe

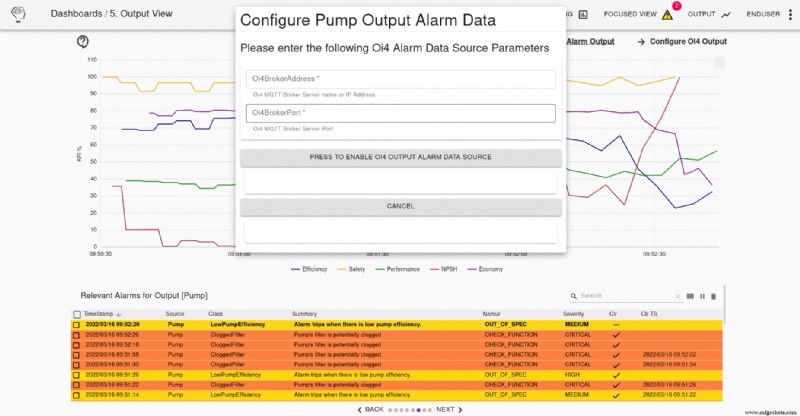

Pour intégrer les résultats de la surveillance de l'état de votre pompe dans vos processus métier, vous pouvez vous connecter à un courtier OI4 pour envoyer les données d'alarme. De cette manière, la boucle de maintenance automatisée peut être fermée, de sorte que la pompe sera surveillée en temps réel, en fonction de l'état, de l'état et/ou de l'alerte qui sera émise, qui à son tour pourra être utilisée pour déclencher une inspection ou des travaux de maintenance commander automatiquement.

Étapes suivantes

L'extension de la fonction de surveillance de l'état de la pompe fournit une solution entièrement intégrée pour les pompes centrifuges. Certaines parties de l'application sont configurables afin que vous puissiez charger vos propres données et utiliser les résultats de la surveillance, en utilisant la connectivité OI4.
Nous avons standardisé l'application afin qu'elle soit facile à utiliser, mais cela s'accompagne également d'une réduction de la suite complète APM Studio. Si vous êtes intéressé par les fonctionnalités supplémentaires, la personnalisation de la surveillance de votre pompe ou la possibilité de créer des solutions de surveillance pour d'autres actifs, n'hésitez pas à nous contacter.

Qu'est-ce qu'APM Studio ?

APM Studio est un logiciel low-code permettant de créer et de maintenir des applications de surveillance d'état et de maintenance prédictive. Via une interface glisser-déposer, les utilisateurs peuvent configurer facilement des applications de surveillance complexes. Des scripts personnalisés et des modèles d'apprentissage automatique peuvent également être chargés dans l'application. APM Studio peut être intégré via une grande variété d'interfaces et d'API avec des logiciels tiers, tels que des systèmes CMMS, des bases de données, des outils de visualisation et autres. De cette façon, APM Studio peut être utilisé comme une couche intelligente et de connectivité, par ex. gestion directe des alarmes, génération et analyse des ordres de travail. En raison de son faible encombrement, les applications créées avec APM peuvent être exécutées sur puce, en périphérie, sur des serveurs dédiés et dans le cloud. Pour plus d'informations, visitez notre site Web UReason.
