LM1036 – Double circuit de tonalité/volume/balance à courant continu
Le LM1036 est un excellent choix pour ceux qui ont besoin d'un circuit de contrôle stéréo abordable et facile à assembler. De plus, il est facile à utiliser et offre une grande flexibilité qui permet des fonctions supplémentaires telles que le contrôle du volume.
Si vous travaillez sur un projet de contrôle audio, nous vous guiderons tout au long de votre projet LM1036.
Qu'est-ce que le LM1036 ?

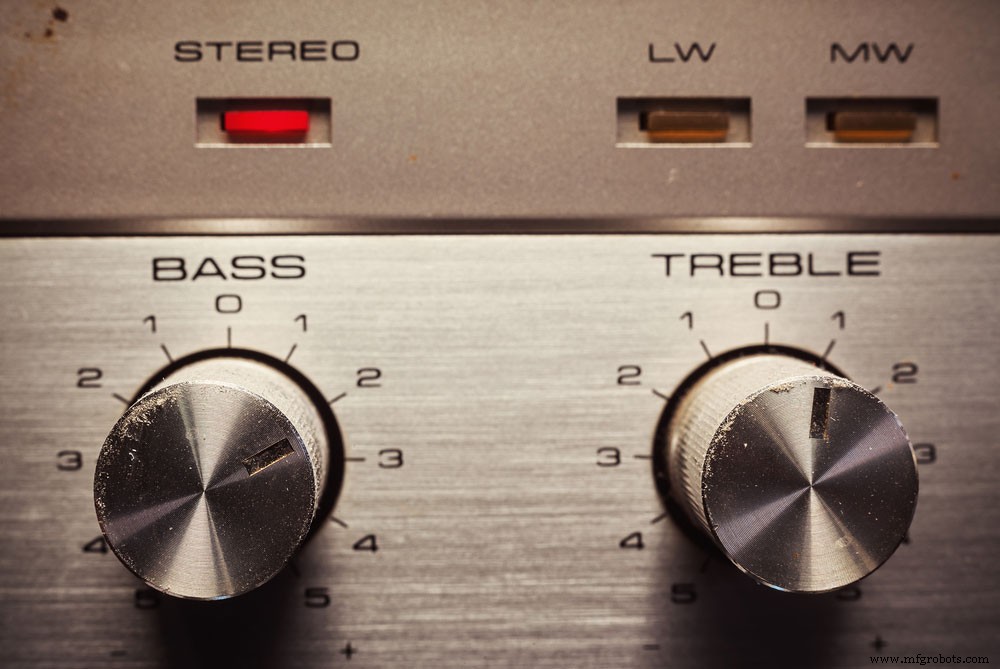

Fig 1 :Contrôle des graves et des aigus
Le LM1036 est un circuit de tonalité, de volume et d'équilibrage stéréo contrôlé par courant continu pour les systèmes de radio, de télévision et audio automobiles. Une entrée de commande supplémentaire permet d'effectuer facilement la compensation de l'intensité sonore.
De plus, quatre entrées de commande déterminent la balance, les aigus, le volume et les basses à l'aide des tensions CC d'un système de télécommande. Alternativement, vous pouvez réaliser le contrôle à l'aide de quatre potentiomètres polarisés à partir d'une alimentation contrôlée par Zener fournie sur le circuit.
Un seul condensateur sélectionné pour donner la caractéristique souhaitée définit chaque réponse tonale.
Brochage LM1036

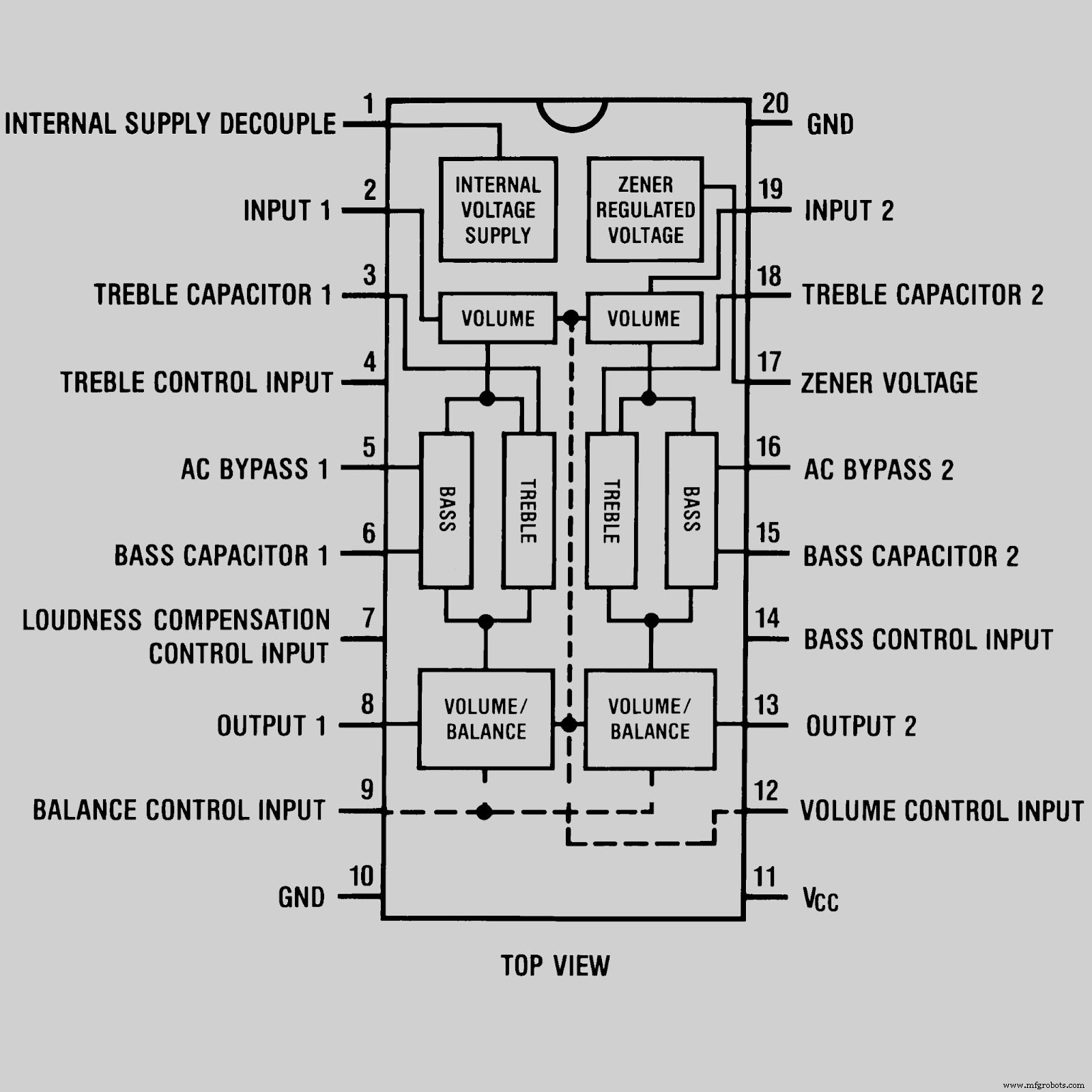

Fig 2 :Brochage LM1036
Caractéristiques du LM1036
- Tout d'abord, il dispose d'une large plage de tension d'alimentation allant de 9 V à 16 V.
- Deuxièmement, il dispose d'un contrôle de tonalité, ±15 dB typique.
- Troisièmement, il dispose d'une séparation des canaux et d'une grande plage de contrôle du volume, 75 dB typique.
- Quatrièmement, il a une faible distorsion, 0,06 %, typique pour un niveau d'entrée de 0,3 Vrms.
- Cinquièmement, le LM1036 a un rapport signal/bruit élevé, 80 dB, typique pour un niveau d'entrée de 0,3 Vrms.
- Enfin, il nécessite moins de composants externes.
Application du circuit LM1036
Dans cette section, nous examinons le fonctionnement du LM1036. Comme indiqué ci-dessous, vous pouvez voir que le circuit comporte de nombreux détails, et nous allons les parcourir petit à petit.
Fig 3 :Circuit de travail LM1035/LM1036
Et nous commençons avec des signaux audio de faible puissance, comme les tuners, alimentés par les entrées du circuit. Les signes de faible intensité passent par le condensateur de couplage C1/C4 via R1 ou R9 à la broche d'entrée de Q1/Q2. Le condensateur de couplage, les résistances et le réseau de transistors fonctionnent comme un simple circuit de préamplificateur pour augmenter la force du signal.
Préamplificateur
Premièrement, les condensateurs C2 et C5 réduisent les transitoires et les résistances R2-R7 (R9-R15) polarisent le signal pour Q1 et Q2, respectivement. Ensuite, le signal sort par les broches C et R8 (R16).
Le signal passe ensuite par le condensateur de couplage C3 (C6) à la broche d'entrée 19 (2) de IC1. Tout le reste au-delà du condensateur de couplage est géré par IC1.
Contrôle de tonalité

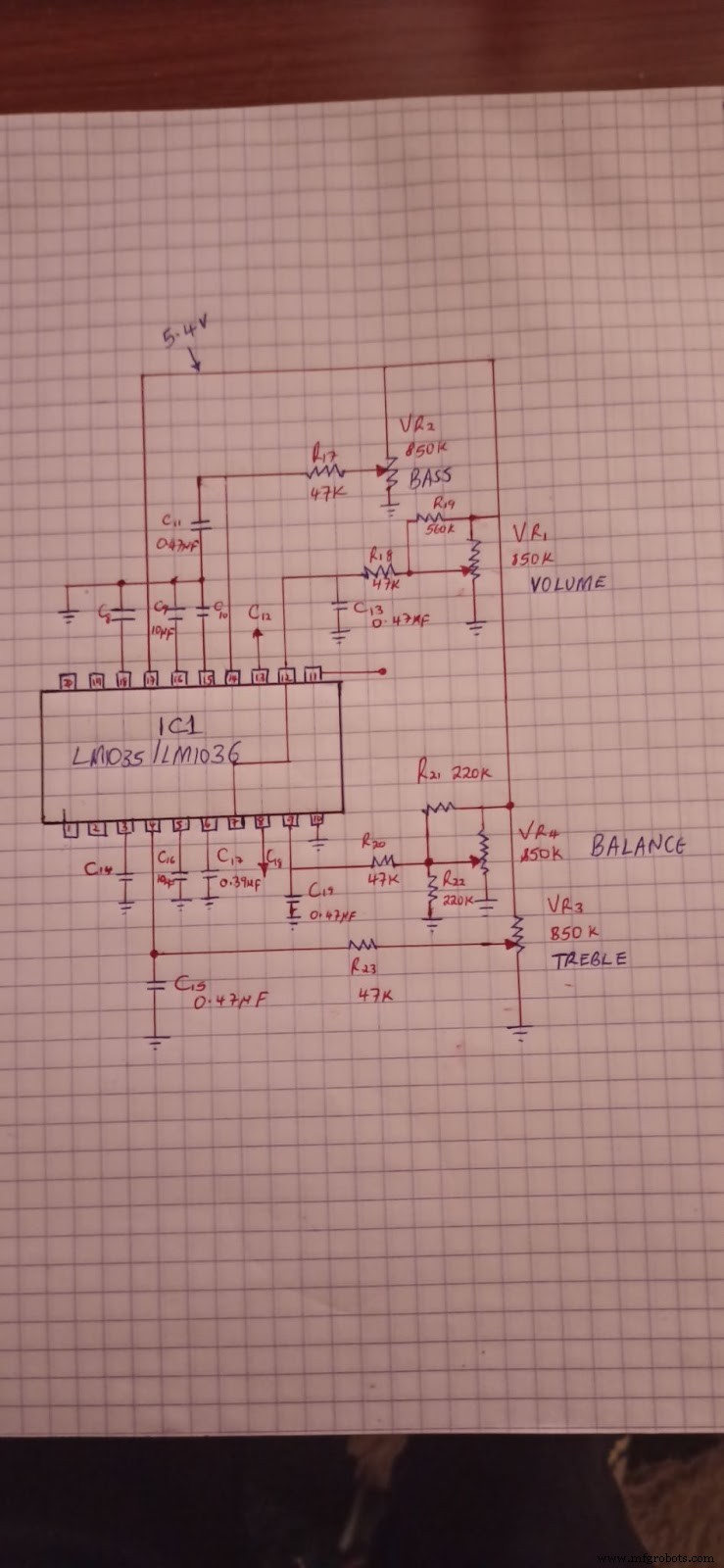

Fig 3 :Circuit de contrôle de tonalité
Vous trouverez ci-dessous un schéma de circuit illustrant la section de contrôle de tonalité et les composants.
Ici, VR1 sert à contrôler le volume, VR2 et VR3 à couper les graves et les aigus, et VR4 ajuste la balance. Les potentiomètres indiqués ne transmettent pas de signaux audio mais contrôlent la diminution et l'augmentation de la tension continue ou du diviseur. La tension continue contrôle alors des broches telles que la broche 17 d'IC1, ce qui donne une tension de commande constante de 5,4 V.
De plus, le 5,4 V contrôle le signal des basses à l'aide de VR2, et vous pouvez le régler de haut en bas. Au niveau du potentiomètre, la broche centrale de VR2 est l'endroit où vous obtiendrez la tension via R17.
En effet, il limite le niveau actuel à la broche du contrôleur de basse. De plus, le contrôle de la balance, le contrôle des aigus et le contrôle du volume fonctionnent de la même manière.
Conclusion
En conclusion, le LM1036 est l'un des contrôles audio les moins chers et les plus simples que vous puissiez trouver. De plus, il est robuste, a une faible consommation d'énergie et a une large gamme d'applications. Vous pouvez l'utiliser comme indiqué dans les sections ci-dessus et nous contacter pour toute clarification.
