LM350 - Un guide complet sur la régulation de tension

Un régulateur de tension maintient la tension de sortie constante quels que soient les conditions ou les changements d'entrée ou de charge. Et un régulateur de tension facile à utiliser mais très efficace est le régulateur de tension positif LM350. Vous pouvez l'utiliser comme régulateur de sortie de tension programmable ou régulateur de courant de précision, selon les exigences de votre circuit.

Si vous ne savez pas comment l'utiliser, vous êtes au bon endroit. L'article d'aujourd'hui se penche sur le régulateur de tension, sa configuration de broches, ses fonctionnalités, ses alternatives et ses utilisations.

Qu'est-ce qu'un LM350 ?

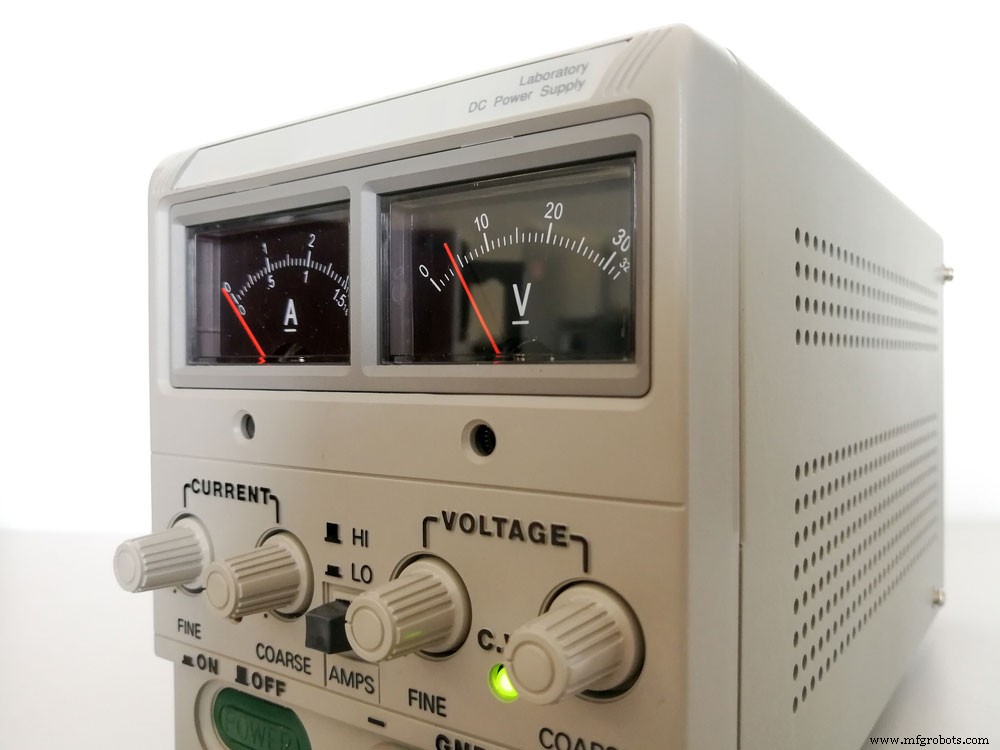

Fig 1 :Alimentation variable précise

Le LM350 est un trois terminaux adaptable.

La configuration du CI LM350 est très simple car il n'a besoin que de deux résistances externes pour régler une tension de sortie.

De plus, il s'agit d'un circuit intégré robuste qui utilise la compensation de zone de sécurité, la limitation de courant interne et l'arrêt thermique pour être à l'épreuve des éruptions. En conséquence, nous pouvons utiliser le régulateur pour concevoir une commutation réglable ou un régulateur de courant de précision.

Configuration des broches LM350

Fig 2 :Schéma de configuration des broches du régulateur de tension LM350

Broche 1/Ajuster la broche (Adj); Définit la tension de sortie et donne une tension fixe lorsque le régulateur est mis à la terre.

Broche 2/ Broche de tension de sortie (Vout) ; Est la broche de sortie pour la tension régulée.

Broche 3/ Broche de tension d'entrée (Vin) ; Sert de broche d'entrée pour la tension sous régulation.

Fonctionnalités du LM350

Voici les caractéristiques et spécifications du régulateur LM350

• Le régulateur a un courant de sortie de 3 ampères et une dissipation élevée de près de 85 watts
• Deuxièmement, il a un fonctionnement flottant dans les applications haute tension
• De plus, il donne une régulation de ligne de 0,005 %/V et fournit une régulation de charge de 0,1 %
• Quatrièmement, la puce peut également supporter une entrée de crête à une plage de tension de sortie de 35 V. Nous vous recommandons de le maintenir proche de 15 V pour un fonctionnement normal.
• Cinquièmement, la puce dispose d'une fonction de protection thermique contre les surcharges qui protège les composants du circuit des effets des surcharges. La protection contre les surcharges maintient la puce en bon état de fonctionnement même lorsque la broche ajustée n'est pas connectée.
• De plus, vous pouvez ajuster sa tension de sortie avec précision de 1,25 V à 33 V avec une tolérance de 1 %.
• Enfin, il dispose d'une fonction de sécurité intégrée qui déclenche l'appareil lorsqu'il dépasse le courant nominal de la puce.

Comment utiliser LM350 ?

Pour utiliser le régulateur de tension LM350, ajustez les valeurs des résistances sous la connexion entre la sortie et les broches réglables.

Le LM350 a un mode de fonctionnement similaire à la plupart des autres régulateurs de tension. La majorité d'entre eux utilisent des condensateurs d'entrée et de sortie dans leurs circuits.

Le condensateur de sortie améliore sa réponse transitoire et ses propriétés de régulation, ce qui le rend adapté aux systèmes de régulation et de contrôle électroniques.

De plus, optimisez ses performances et sa régulation en connectant la résistance R1 directement à la sortie du régulateur de tension.

Circuit LM350

Vous trouverez ci-dessous un schéma de circuit intégré à trois bornes pour le circuit intégré LM350.

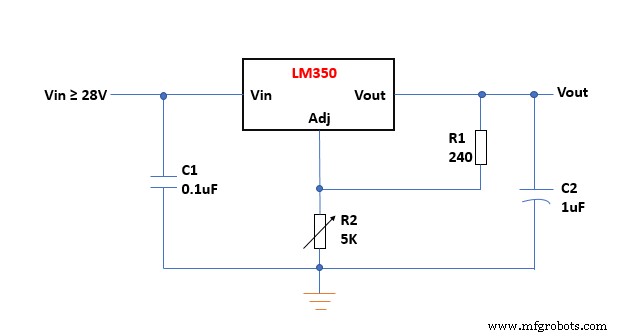

Fig 3 :Schéma du circuit d'un régulateur de tension LM350

Vous utiliserez un réseau diviseur de potentiel pour fixer la tension à la broche de réglage de la figure ci-dessus. De plus, formez un circuit diviseur de tension en utilisant une paire de résistances, comme nous l'avons montré dans le schéma de circuit ci-dessus.

Vous connecterez ensuite le réseau de résistances à la broche de tension de sortie, Vout.

Utilisez également un potentiomètre au lieu d'une résistance fixe sur la broche 1 (le réseau diviseur de potentiel). Il permet au CI de fonctionner comme un régulateur de tension variable.

Enfin, vous pouvez créer une différence de potentiel en reliant la résistance R1 et le potentiomètre à la broche de réglage. Cela contrôle le Vout selon la formule suivante.

Fixez la broche de réglage au sol pour concevoir un système d'alimentation en tension avec une fonction d'arrêt électrique.

Alternatives LM350

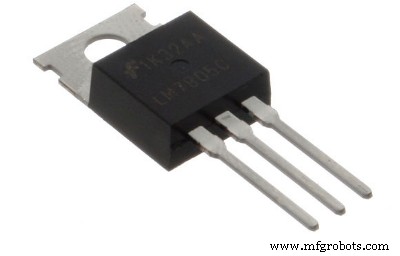

Fig 4 :Régulateur de tension LM7805 5 V

Vous trouverez ci-dessous les alternatives et équivalents du régulateur de tension LM350.

Application LM350

Applications LM350

Fig 5 :Un chargeur de batterie de voiture

Le LM350 est couramment utilisé dans les applications suivantes

• Chargeurs actuellement limités
• Contrôleurs d'éclairage
• Régulateurs de température
• Régulateurs à découpage
• Pré-régulateur de suivi
• Chargeurs de batterie
• Systèmes d'alimentation variables
• Circuits de commande de moteur
• Réglementation de tension positive

Conclusion

Contactez-nous si vous avez encore des zones grises ou si vous avez besoin de plus d'informations sur le LM350. Nous vous répondrons dès que possible.
