Capteur d'empreintes digitales :le guide ultime du débutant

Capteur d'empreintes digitales

Un circuit de capteur d'empreintes digitales est une idée de projet parfaite pour un ingénieur ou un concepteur pour créer une application de sécurité.

Étant donné que les empreintes digitales sont uniques à chaque individu, le capteur ajoute une couche de sécurité supplémentaire pour tout système de sécurité que vous prévoyez de construire.

Sans aucun doute, le capteur d'empreintes digitales du bâtiment semble complexe, surtout si vous êtes un ingénieur débutant. Mais ce n'est pas sorcier.

Cet article vous montrera comment fonctionnent les capteurs d'empreintes digitales, leurs applications et comment les installer sur vos appareils.

Qu'est-ce qu'un lecteur d'empreintes digitales ?

Les gens ont tendance à se tourner vers la biométrie lorsqu'il y a une forte demande de sécurité. De plus, il offre des niveaux de sécurité avancés lorsqu'il est associé à d'autres formes de protection, comme des mots de passe.

Ainsi, le capteur de doigt est un système biométrique capable de capturer et de reconnaître une empreinte digitale humaine. Comme nous l'avons mentionné précédemment, chaque personne a une empreinte digitale unique qui facilite l'identification. Les doigts ont des crêtes qui créent jusqu'à cinq types d'impressions différents, y compris verticille, boucle gauche, boucle droite, arc et tente.

Empreinte digitale

Les capteurs d'empreintes digitales fonctionnent principalement pour les appareils qui nécessitent des performances et une précision supérieures à celles des mots de passe classiques.

Par conséquent, vous n'avez pas à vous soucier des problèmes avec des empreintes digitales similaires. Les capteurs d'empreintes digitales sont livrés avec des modules de détection d'empreintes digitales intégrés qui distinguent les empreintes digitales. Et il y parvient en découvrant les extrémités de la crête d'un doigt.

De plus, les capteurs d'empreintes digitales offrent un moyen plus accessible et plus sûr de verrouiller et de déverrouiller les appareils. De plus, les empreintes digitales peuvent servir de mots de passe numériques que vous ne pouvez pas oublier.

Sécurité de l'appareil

Comment fonctionne un lecteur d'empreintes digitales ?

L'inscription et la correspondance sont les deux principaux facteurs qui constituent le principe de fonctionnement d'un capteur d'empreintes digitales. Avant de pouvoir utiliser un capteur d'empreintes digitales, vous devez enregistrer votre empreinte dans la base de données de l'appareil.

Supposons que vous ayez acheté un nouveau téléphone mobile avec un capteur d'empreintes digitales et que vous souhaitiez activer votre sécurité biométrique. Maintenant, l'appareil vous demandera de placer votre doigt sur le capteur plusieurs fois pour enregistrer votre empreinte digitale sur l'appareil avec succès.

Mais ce n'est que ce qui se passe en surface. Lors de l'inscription, le capteur génère un modèle d'empreinte digitale basé sur votre doigt et le stocke sous forme de code pour la correspondance.

Une fois que vous vous êtes inscrit avec succès, le capteur numérise et transforme votre empreinte digitale numérisée en un code. Ensuite, il fait correspondre le code à celui stocké dans sa base de données. Ensuite, il déverrouille automatiquement l'appareil ou le système. S'il ne rentre pas, il refusera l'accès.

Trois méthodes de numérisation d'un capteur d'empreintes digitales

De plus, un capteur d'empreintes digitales peut utiliser trois méthodes de numérisation pour enregistrer et faire correspondre les empreintes digitales. Ainsi, ils incluent :le balayage optique, capacitif et ultrasonique.

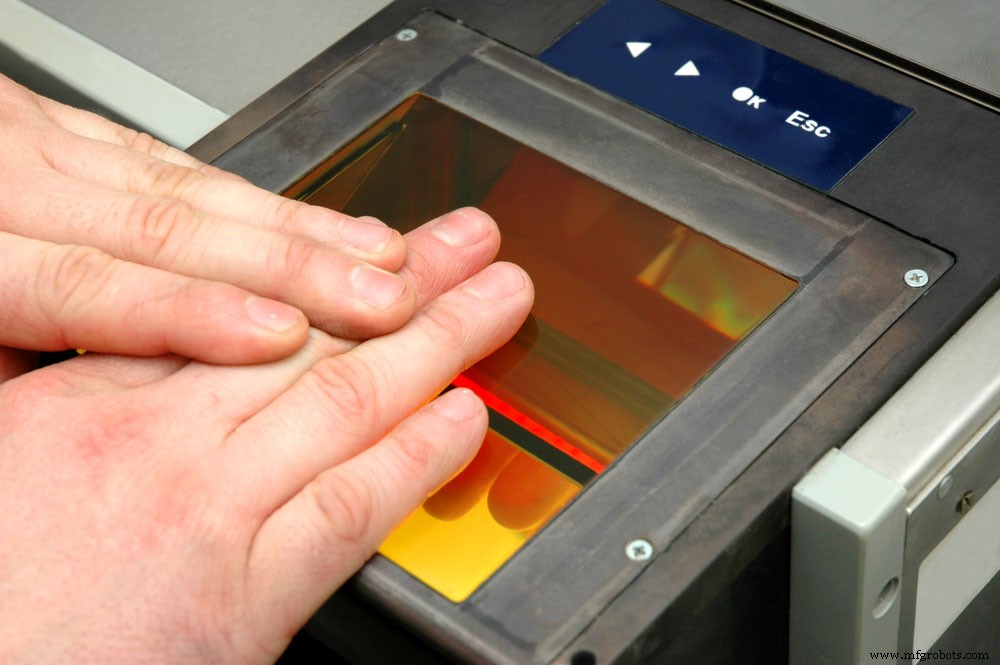

Scanners optiques

Les scanners optiques diffusent une lumière vive sur votre doigt pour prendre des photos numériques haute résolution de votre empreinte digitale. De plus, cela revient à placer votre main sur une photocopieuse.

Mais, au lieu de capturer une photocopie sombre, il envoie votre impression capturée à un appareil pour stockage.

Scanners optiques

De plus, les scanners optiques utilisent des micropuces sensibles à la lumière pour créer des images visuelles. Ces puces photosensibles peuvent être des capteurs CCD ou CMOS.

Ensuite, l'appareil connecté au capteur optique fait trois choses :

• Analyse l'image
• Sélectionne uniquement l'empreinte digitale
• Transforme l'empreinte digitale en code grâce à un logiciel avancé de correspondance de modèles

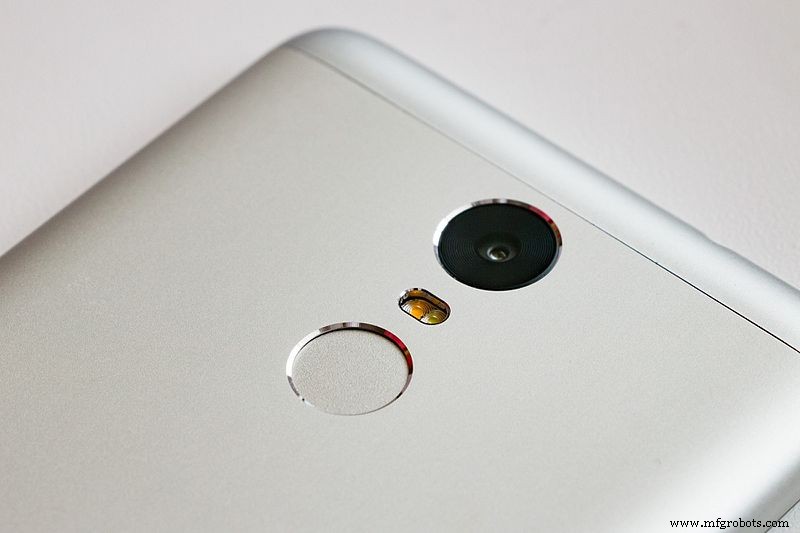

Capteurs capacitifs

Une fois que vous placez votre doigt sur n'importe quelle surface, les crêtes de vos empreintes digitales entrent en contact avec la surface, tandis que les creux entre les rives ne touchent pas précisément la surface. En revanche, les capteurs capacitifs utilisent un courant électrique pour mesurer votre doigt.

Par conséquent, il existe différentes distances entre les parties de votre doigt et la surface que vous touchez. Encore une fois, cette distance est ce qu'un capteur capacitif mesure pour générer une image de votre empreinte digitale. De plus, les scanners capacitifs sont similaires aux écrans tactiles des téléphones et ne fonctionnent pas bien avec les doigts humides.

Bien que les capteurs capacitifs soient plus sûrs et plus rapides que les capteurs optiques, vous pouvez les endommager avec de l'électricité statique. Et c'est si vous les utilisez en continu avec les doigts mouillés.

Capteurs capacitifs

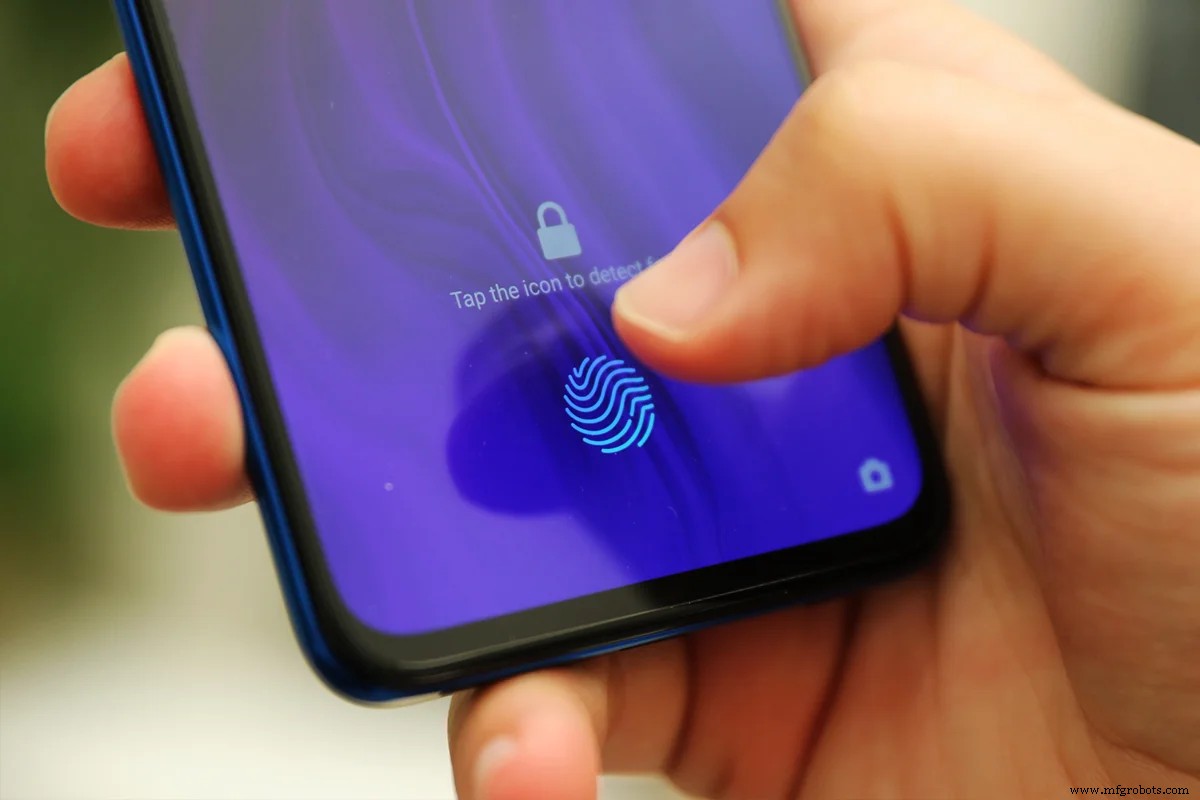

Scanneurs d'empreintes digitales à ultrasons

Alternativement, le capteur d'empreintes digitales à ultrasons utilise des ultrasons pour analyser vos empreintes digitales au lieu de l'électricité ou de la lumière. Par conséquent, vous pouvez trouver des scanners à ultrasons sur les nouveaux modèles de smartphones. De plus, les capteurs à ultrasons scannent les empreintes digitales en 3D, ce qui les rend plus sûrs que les scanners optiques. Cependant, les scanners à ultrasons sont généralement plus lents que les capteurs capacitifs.

Capteur d'empreintes digitales à ultrasons

Comment installer un lecteur d'empreintes digitales ?

Vous pouvez soit installer un capteur d'empreintes digitales alimenté par USB sur votre appareil, soit l'installer avec un Arduino. Examinons les deux de plus près.

Capteur d'empreintes digitales USB

Tout d'abord, connectez votre lecteur d'empreintes digitales à votre appareil via un port USB. Si cela fonctionne, votre ordinateur reconnaîtra l'appareil. Ensuite, installez le logiciel pour votre lecteur. Vous pouvez soit utiliser le disque d'installation avec le lecteur, soit télécharger le logiciel correspondant en ligne.

Après avoir installé le logiciel, vous pouvez utiliser vos capteurs d'empreintes digitales. Ensuite, essayez d'appuyer votre doigt sur le capteur et d'enregistrer votre empreinte digitale. Si cela fonctionne, votre connexion est réussie. Cependant, certains modèles peuvent nécessiter la configuration de paramètres supplémentaires.

Ensuite, vous pouvez commencer à utiliser votre empreinte digitale pour déverrouiller votre appareil.

Capteur d'empreintes digitales avec Arduino

Vous n'avez besoin que de quelques composants pour connecter les capteurs d'empreintes digitales à Arduino. Ces composants incluent :

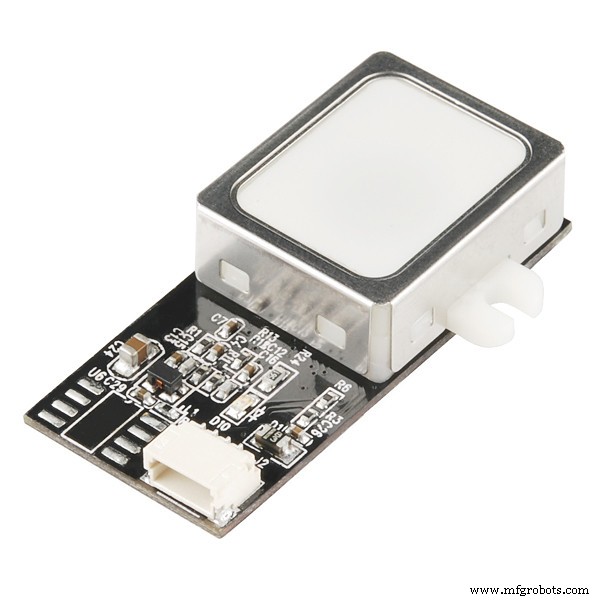

• Un module de capteur d'empreintes digitales
• Breadboard
• Banque d'alimentation
• Fils de connexion
• Écran TFT
• Carte Arduino

Étape 1 :Les broches des capteurs d'empreintes digitales incluent une broche DNC, VCC, TX, RX et GND. Par conséquent, utilisez un fil blanc pour connecter la broche DNC, rouge pour VCC, bleu pour TX, vert pour RX et noir pour GND.

Étape 2  :Pour connecter les capteurs d'empreintes digitales à l'Arduino, reliez le fil noir à la broche GND, le rouge à la broche 5V, le vert à la broche 2 et le blanc à la broche 3.

Étape 3  :Vous pouvez également connecter l'écran à l'Arduino en cliquant sur l'ordre suivant :

1. Liez le VCC de l'écran TFT à la broche 5v de l'Arduino
2. GND à GND
3. Broche CS à broche numérique 10
4. Broche RST à broche numérique 9
5. Broche A0 à broche numérique 8
6. Broche SDA vers broche numérique 11
7. Broche SCK à broche numérique 13
8. Et la broche LED à la broche 3,3 v

Après les connexions suivantes, téléchargez le code ci-dessous en utilisant la bibliothèque d'empreintes digitales Adafruit pour le capteur. Et les bibliothèques Adafruit GFX et Sumotoy pour l'affichage.

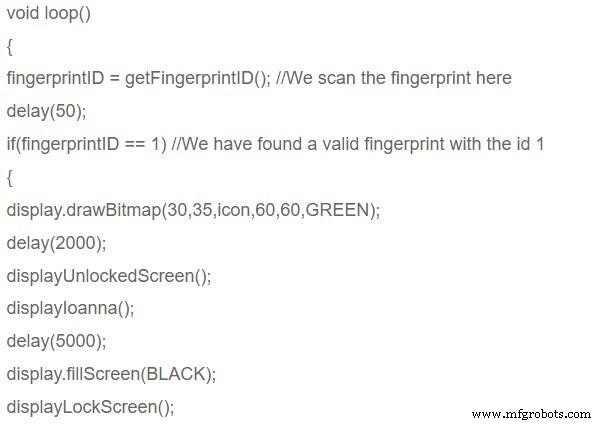

Code Arduino

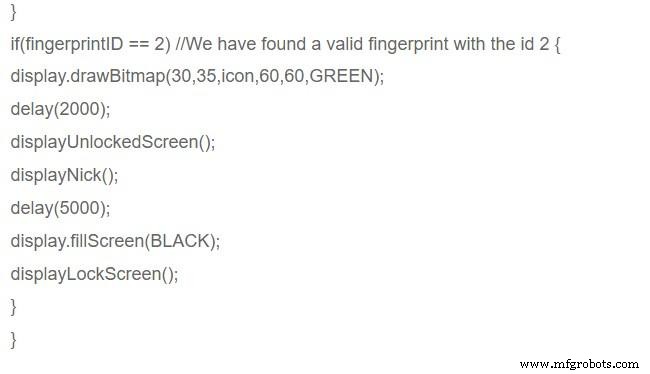

Code Arduino

Ne fonctionne pas

Si votre capteur d'empreintes digitales ne fonctionne pas après une connexion réussie, vous pouvez soit résoudre les problèmes, soit le remplacer. De plus, vous pouvez consulter le manuel pour les options de dépannage.

Si vous utilisez une connexion Arduino, assurez-vous de connecter correctement toutes les broches ou vérifiez si vous avez un équipement défectueux.

Applications

Les capteurs d'empreintes digitales fonctionnent principalement pour les applications de sécurité. Par conséquent, vous pouvez les utiliser pour sécuriser les ordinateurs de votre téléphone, accéder aux bâtiments et même capturer des données.

Accès par empreinte digitale

Mots de clôture

Analyse d'empreintes digitales

Le balayage des capteurs d'empreintes digitales est plus populaire que toute autre forme de sécurité biométrique. L'un des avantages de l'utilisation de la numérisation d'empreintes digitales est de protéger votre appareil, vos informations ou vos biens contre les criminels ou les intrus. De plus, il est facile à utiliser et à stocker les données en toute sécurité.

Par conséquent, si vous avez besoin d'un meilleur moyen de sécuriser vos informations privées, vous devez utiliser un capteur d'empreintes digitales. Vous n'aurez plus de problèmes comme oublier votre mot de passe ou vos clés.

Si vous avez d'autres questions sur les capteurs d'empreintes digitales non couvertes ici, n'hésitez pas à nous contacter.
