Capteur de flamme :Trucs et astuces à connaître

Vous souhaitez éviter les départs de feu dans vos circuits, fournaise au gaz ou équipement de chauffage ? Simple! Vous pouvez installer un détecteur de flamme. Les circuits de détection de flamme peuvent détecter et réagir en cas d'incendie. De plus, ils réagissent aux incendies en fonction de la façon dont vous les installez.

Les détecteurs de flamme peuvent déclencher des alarmes, activer des systèmes d'extinction d'incendie et même couper les conduites de carburant.

Alors, continuez à lire cet article si vous voulez savoir comment fonctionne un capteur de flamme, comment remplacer un capteur de flamme et comment en construire un vous-même.

Comment fonctionne un détecteur de flamme ?

Les capteurs de flamme peuvent vous éviter des accidents graves comme une explosion catastrophique. C'est pire dans les zones dangereuses où le fait de ne pas détecter les incendies pourrait causer des ravages pour votre équipement.

Les détecteurs de flamme peuvent être rapidement endommagés par la chaleur, il est donc préférable d'installer à distance de la source potentielle d'incendie. Cependant, cela ne diminue pas son efficacité. En bref, les détecteurs de flamme sont si sensibles à la lumière qu'ils peuvent détecter des flammes à une distance de 100 cm avec un angle de détection de 600.

En outre, certains capteurs de flamme détectent des longueurs d'onde de flamme dans une plage de 760 nm à 1100 nm. Dans le même temps, d'autres ne peuvent fonctionner que dans des longueurs d'onde maximales de 300 nm.

Par conséquent, chaque capteur de flamme fonctionne différemment, alors regardons comment chacun d'eux fonctionne.

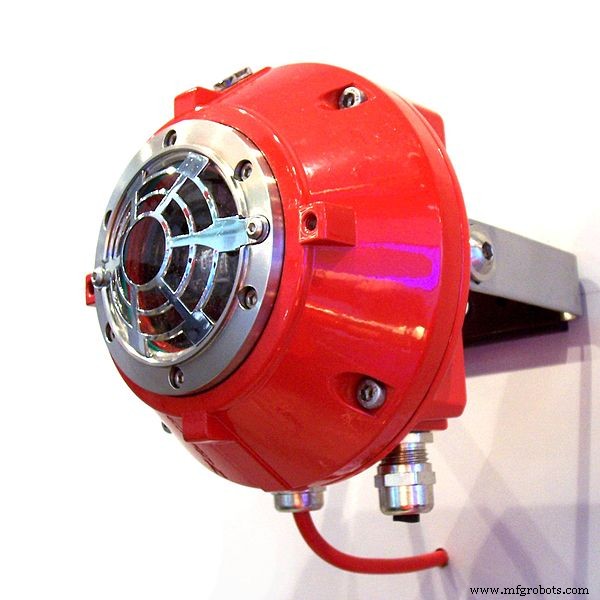

Capteurs de flamme ultraviolets

Un capteur de flamme ultraviolet fonctionne dans une longueur d'onde maximale de 300 nm. Désormais, ces capteurs de flamme fonctionnent en mesurant le niveau de rayonnement dans l'air pour détecter les flammes ou les explosions en 3 à 4 millisecondes. De plus, un incendie ou une explosion libère un rayonnement supplémentaire lors de l'allumage, que le capteur mesure.

Capteurs de flamme UV

Capteurs de flamme infrarouge

Comme son nom l'indique, les détecteurs de flamme infrarouge ne fonctionnent que dans la bande spectrale infrarouge. De plus, s'il y a une flamme, certains gaz chauds généreront des motifs dans la région infrarouge.

Par conséquent, le capteur de flamme infrarouge analysera ces motifs à l'aide d'une caméra thermique spéciale. Ainsi, l'ensemble du processus permet aux capteurs de flamme infrarouges de détecter des explosions ou des flammes.

Near IR Array Flame Sensors

Également appelés détecteurs de flamme visuels, les détecteurs de flamme infrarouges proches disposent d'une technologie avancée de détection de flamme.

Le capteur utilise une matrice de pixels d'un CCD pour lire le rayonnement infrarouge proche et détecter la présence de flammes.

Capteurs de détection de flamme IR3

Contrairement au capteur de flamme IR proche, ce capteur de flamme ne mesure aucune rotation de fond. Au lieu de cela, il mesure les éléments modulés du rayonnement.

Ainsi, les capteurs de flamme IR3 ont des détections de flamme plus précises.

De plus, ce ne sont que quelques-uns des types de détecteurs de flamme. D'autres types incluent les capteurs de flamme à courant d'ionisation et les capteurs de flamme à thermocouple. Vous pouvez trouver des capteurs à thermocouple dans les systèmes de chauffage et les fours à gaz. Dans le même temps, les capteurs de flamme à ionisation fonctionnent pour les chauffages à gaz industriels.

Capteur de flamme Arduino

Capteur de flamme Arduino

En vérité, vous n'avez pas besoin de construire vos capteurs de flamme à partir de zéro. Vous pouvez toujours en commander un pour vos projets. Par conséquent, cette section expliquera comment interfacer votre capteur de flamme avec un Arduino.

Voici donc le matériel dont vous aurez besoin pour ce projet :

• Capteur de flamme (de préférence avec une sortie analogique)
• Toute source de flammes pour les tests

Source de flamme

• Carte Arduino

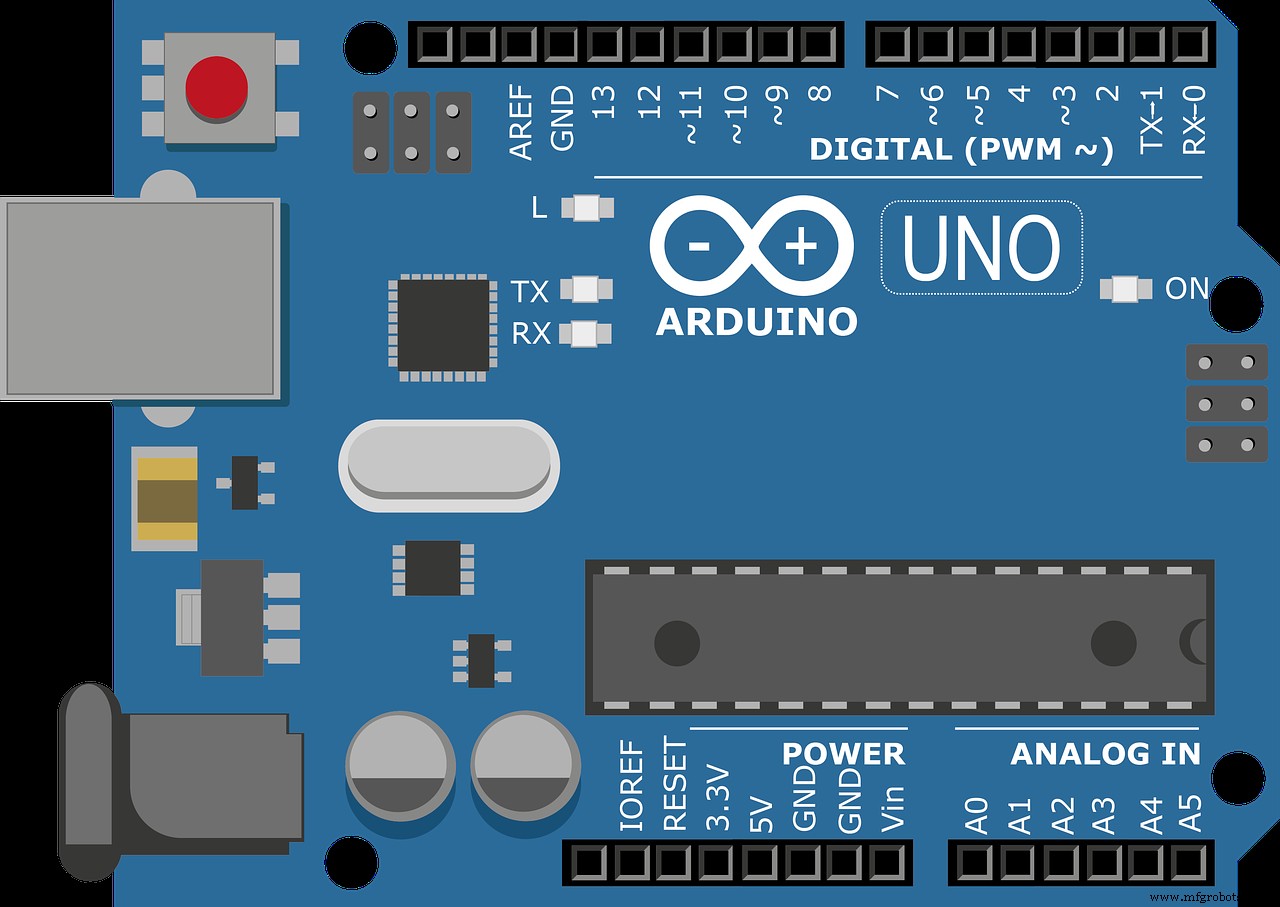

Carte Arduino

• Câbles de raccordement mâle à femelle

Fils de liaison

Étapes

Voici les étapes nécessaires pour mener à bien ce projet.

Étape 1 :Connaître le type de détecteurs de flamme dont vous disposez

Avant de commencer ce projet, il est crucial de comprendre les produits de capteurs de flamme que vous possédez.

Par conséquent, nous vous recommandons d'utiliser un détecteur de flamme avec une fonction de sortie analogique pour ce projet. En outre, il devrait fonctionner pour la détection d'incendie à courte portée, généralement jusqu'à 3 pieds. De plus, les capteurs de flamme doivent surveiller les projets et couper les appareils lorsqu'ils détectent un incendie.

Voici quelques autres spécifications :

1. Haute sensibilité à la longueur d'onde IR à une lumière d'environ 760 nm à 1 100 nm.
2. Il doit avoir un signal de tension de sortie en temps réel sur sa résistance thermique pour sa sortie analogique (AO).
3. Sa sortie numérique (DO) doit être un signal haut bas généré lorsque la température atteint la limite définie. De plus, vous devriez pouvoir ajuster la limite avec un potentiomètre.

Épingles :

• Broche de sortie analogique (AO)
• Broche de sortie numérique (DO)
• Broche d'entrée de tension positive (VCC) (3,3 volts pour le numérique et 5 volts pour l'analogique)
• Broche de masse (GND)

Étape 2 :Testez et dépannez votre capteur

Vérifiez si votre capteur fonctionne avant de le connecter à votre Arduino. Pour ce faire, vous avez besoin d'une source lumineuse à flamme pour le test.

Tout d'abord, connectez votre VCC à une source d'alimentation (5v) et à une broche de terre. Ensuite, approchez votre source de flamme des capteurs, de préférence à moins d'un pied. Il devrait allumer la LED de sortie numérique.

Maintenant, ne vous inquiétez pas si le DO-LED ne s'allume pas. Vérifiez si vous avez une source d'alimentation 5v ou si la flamme est à portée. Vous pouvez également vérifier si vous avez connecté la broche de terre. Ne fonctionne toujours pas? Alors vous avez un capteur défectueux.

Étape 3 :Câblage

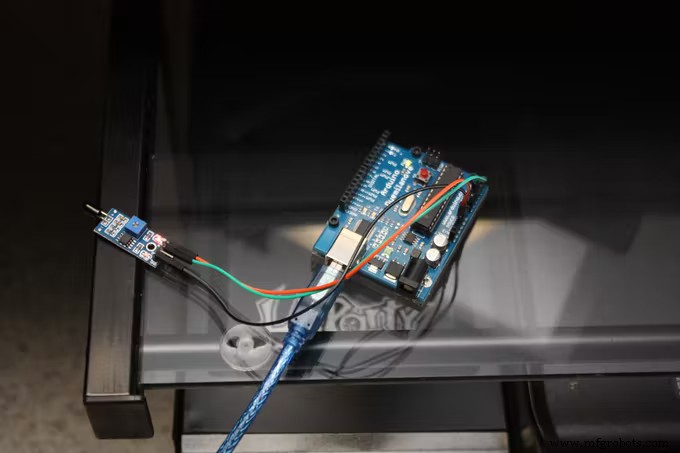

Ici, nous devons câbler le capteur de flamme à l'Arduino. Pour ce faire, connectez les capteurs de flamme à l'Arduino. Ensuite, cliquez sur les broches du capteur sur les broches de l'Arduino. Par conséquent, connectez le VCC à la broche 5v, GND à GND et AO à l'analogique en 0.

Étape 4 :Code Arduino

En effet, le code Arduino cartographiera et lira les valeurs analogiques générées par le capteur de flamme. Les valeurs peuvent être n'importe où entre 0 et 1024. L'utilisation de ce code fera réagir le détecteur de flamme de la manière suivante :

Lorsque vous tenez la flamme à moins de 1,5 pieds du capteur, il activera "case 0," et il enverra "**Close Fire** ” à le moniteur série. Maintenant, si vous tenez la flamme à moins de 1,5 à 3 pieds du capteur, cela activera "cas 1″ et envoyez "**Distant Fire**" au moniteur série. De plus, s'il ne détecte aucune flamme, il activera le "cas 2" et envoyez "Pas de feu" au moniteur série.

La meilleure partie est; le code est constamment mis à jour, de sorte que vous pouvez toujours obtenir un retour en temps réel du capteur de flamme. Voici le code :

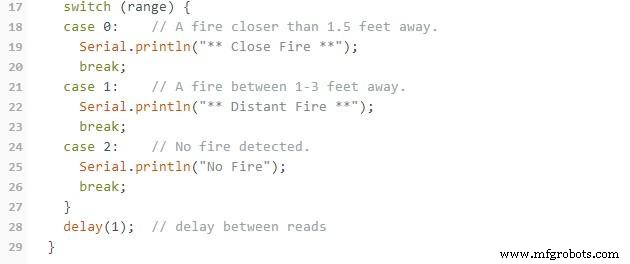

Code Arduino

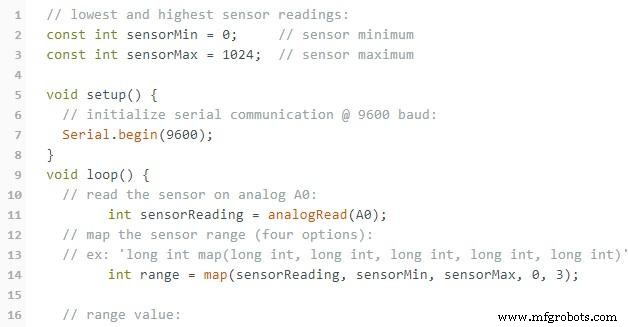

Code Arduino

Remplacement du capteur de flamme

Comme tous les autres appareils électriques, les capteurs de flamme peuvent s'user avec le temps et ne parviennent pas à obtenir des détections de flamme précises.

La vérité est; il est facile de remplacer un détecteur de flamme pour vos circuits ou appareils. Si vous remplacez le capteur de la fournaise, vous devrez prendre différentes mesures. Achetez un autre détecteur de flamme et répétez les étapes ci-dessus pour le configurer. Après avoir acheté vos détecteurs de flamme de remplacement, ouvrez le couvercle d'accès de votre fournaise et retirez vos anciens détecteurs de flamme. Ensuite, installez le nouveau capteur de flamme et assurez-vous que tout est correctement connecté.

De plus, assurez-vous que le remplacement est compatible avec votre circuit ou votre fournaise pour éviter de perdre du temps et de l'argent.

Dépannage du capteur de flamme

Si vos détecteurs de flamme ne fonctionnent pas correctement, vous pouvez facilement effectuer un petit dépannage. Vous pouvez suivre les étapes de dépannage que nous avons mentionnées ci-dessus pour vos capteurs de flamme d'origine. Cependant, si vous avez des capteurs de flamme de four, vous pouvez nettoyer la suie de la pointe du capteur s'il s'agit d'un capteur de flamme sale ou le réparer si l'information est noire.

Quand devez-vous remplacer votre détecteur de flamme ?

Il n'est pas prudent d'attendre que vos capteurs de flamme usés se comportent mal avant de les changer. Ne pas détecter une flamme tôt pourrait causer beaucoup de catastrophes. Vous devez donc entretenir régulièrement vos détecteurs de flamme et les remplacer périodiquement. En bref, les détecteurs de flamme peuvent durer jusqu'à cinq ans. Cependant, nous vous recommandons de le retourner dans les deux ans pour de meilleures performances.

Réflexions finales

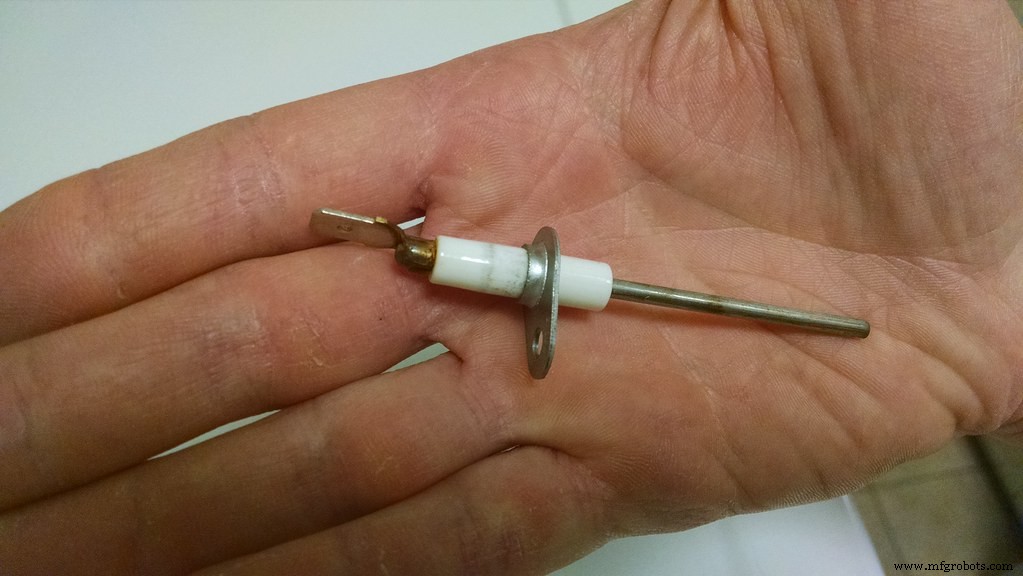

Capteur de flamme de four s

Un capteur de flamme est un dispositif de sécurité important à avoir si vous avez affaire à des applications à gaz ou de chauffage. Ces applications sont plus sujettes aux incendies et aux explosions. Et les capteurs de flamme peuvent vous aider à détecter des circonstances imprévues.

Les capteurs de four sont différents des capteurs de flamme d'origine. Assurez-vous donc d'obtenir le capteur qui correspond à votre projet. De plus, le type de détecteurs de flamme dont vous aurez besoin dépend de votre application.

Vous avez des questions concernant les détecteurs de flamme ? Assurez-vous de nous contacter, et nous serons heureux de vous aider.
