Ordinateur PCB :les applications dans différentes industries

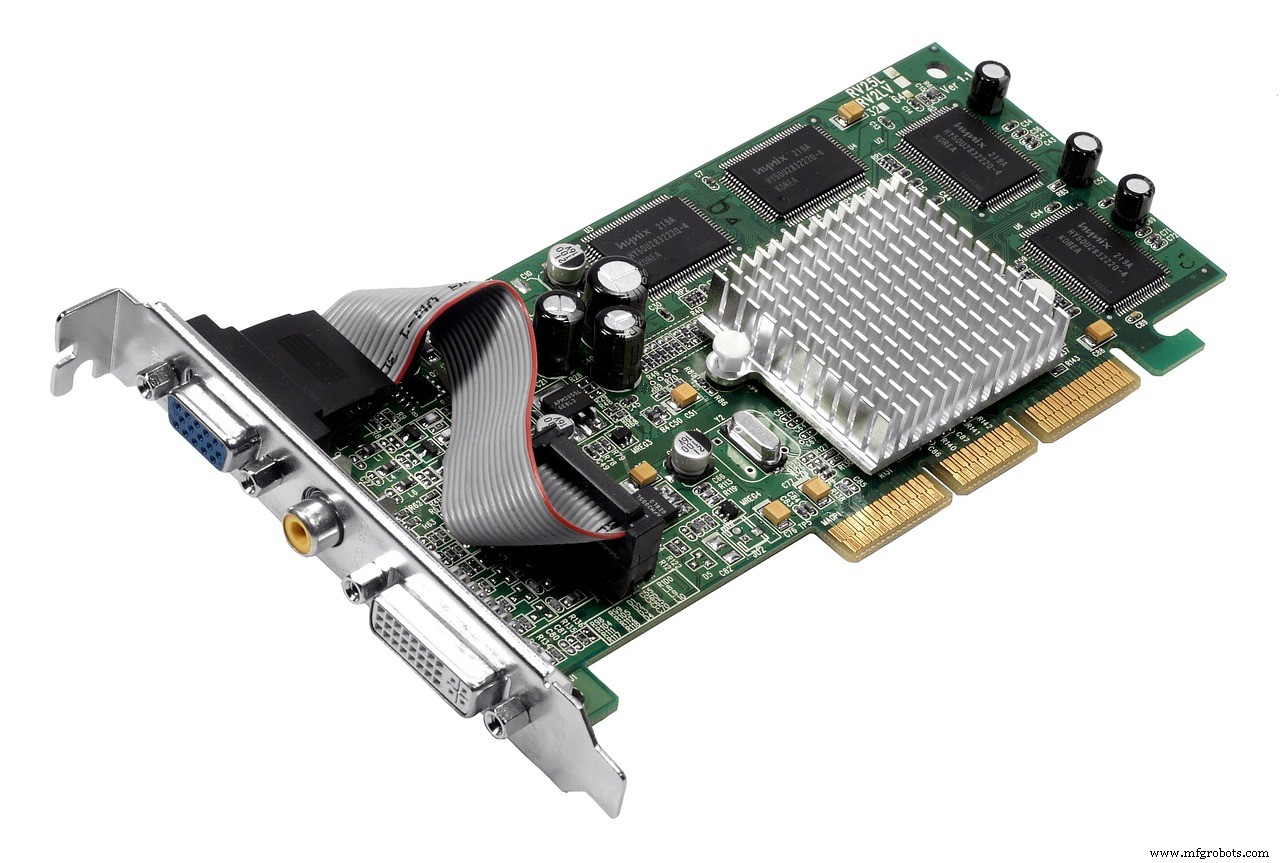

Ordinateur PCB

Source :Piqsels

Les PCB sont l'un des meilleurs composants électroniques qui ont frappé l'industrie électronique. Il n'est donc pas surprenant que vous puissiez les trouver dans la plupart des appareils électroniques. De plus, l'électronique, les ordinateurs et les ordinateurs portables ne sont pas en reste. Ainsi, ces appareils utilisent un ordinateur PCB, un instrument fin avec des circuits délicats qui constituent la base de nombreux composants informatiques.

En effet, cet article approfondira le sujet en expliquant le circuit imprimé de l'ordinateur, son application dans différentes industries, ses cartes de câblage, etc.

Es-tu prêt? Lançons le bal.

Qu'est-ce qu'un PCB d'ordinateur ?

ordinateur de circuit imprimé

Source :hiphopdx

Le PCB est une carte mince avec des voies conductrices imprimées ou gravées sur la surface de la carte.

En outre, l'appareil constitue une base pour différents composants informatiques tels que les cartes d'interface réseau, les cartes contrôleur, les cartes d'extension et les cartes vidéo. Et les détails renvoient à la carte mère, une carte de circuit imprimé également.

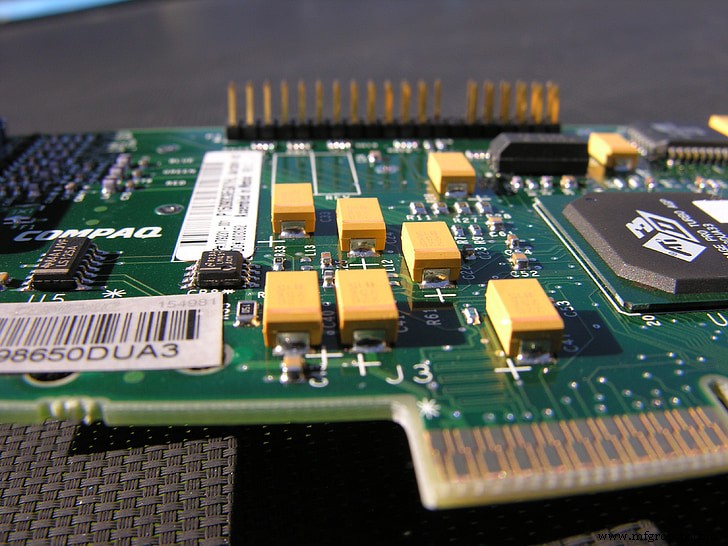

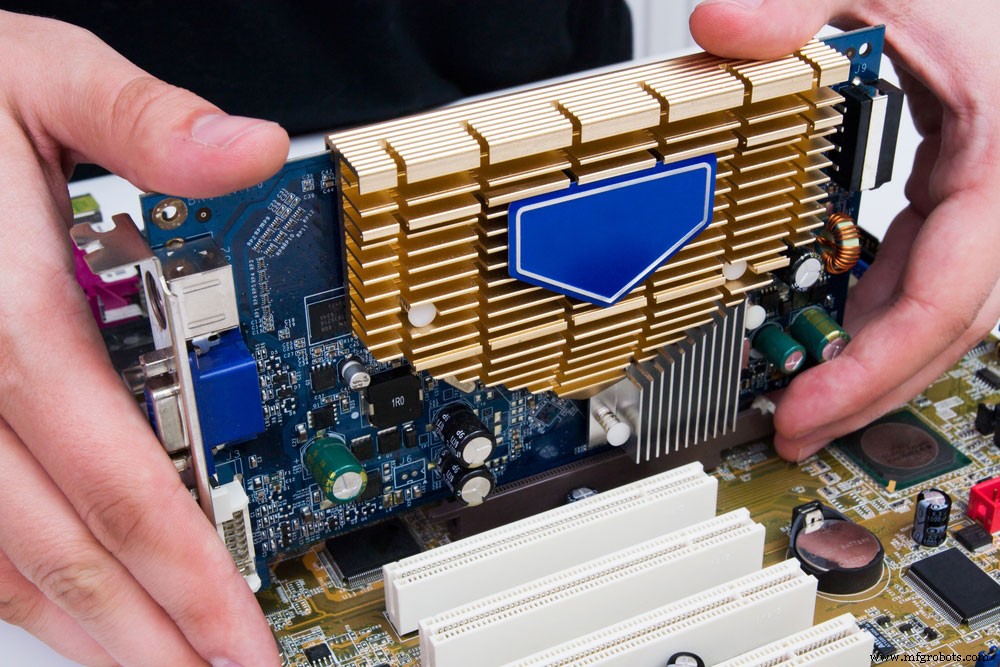

Carte vidéo

Source :Pixabay

Même si les PCB sont liés aux ordinateurs, ils sont utiles pour d'autres appareils électroniques comme les tablettes, les téléviseurs, les téléphones portables, les appareils photo numériques, etc.

De plus, un ordinateur possède un bloc de contrôle de processus qui fonctionne comme un PCB.

De plus, le bloc de commande de processus a une structure de données située dans un noyau de système.

De plus, la fonction essentielle de cet appareil est de stocker des informations. Par conséquent, le PC exécute son processus après que le système d'exploitation a enregistré les données du PCB.

Application de l'industrie de l'électronique informatique

Dans le domaine de l'électronique, l'industrie informatique a un vaste domaine. Et la base des PCB électroniques est née de l'invention informatique.

Ainsi, lorsque les scientifiques ont inventé le tout premier ordinateur, il était énorme et utilisait la technologie des tubes à vide. Par conséquent, l'appareil a dissipé l'excès de chaleur, consommé de l'électricité et pris beaucoup de place.

Ils ont donc décidé de créer une machine plus compacte qui ferait le contraire. En conséquence, les dispositifs à semi-conducteurs sont entrés en jeu et les ordinateurs compatibles sont devenus une réalité.

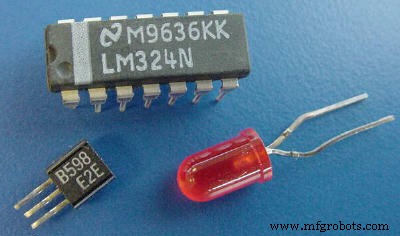

Dispositifs semi-conducteurs

Source :Wikimedia Commons

Cela dit, il existe de nombreuses applications PCB dans l'industrie informatique comme :

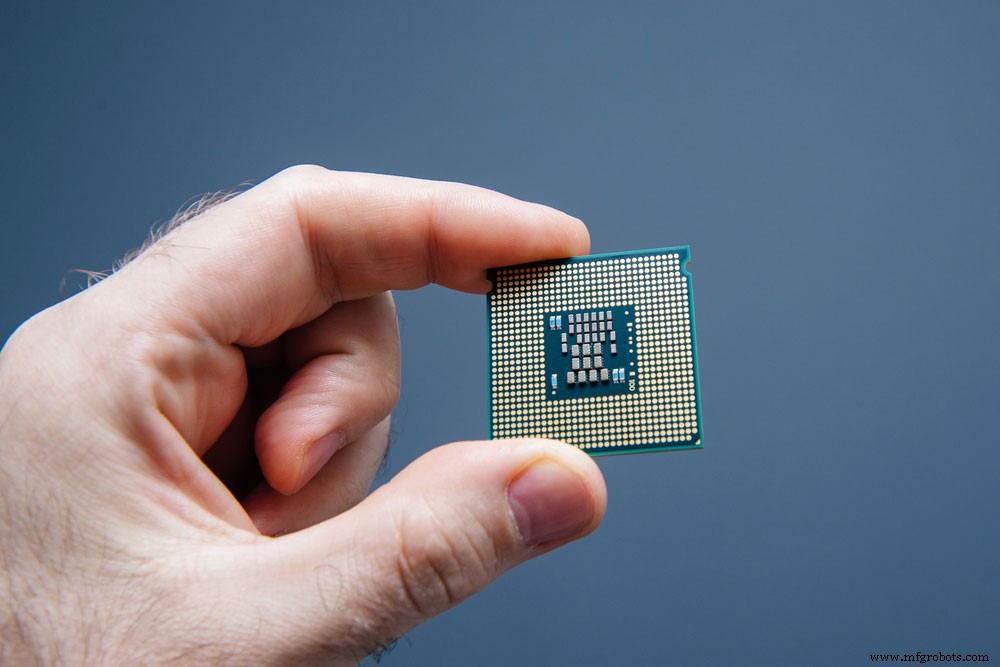

• L'unité centrale de traitement (CPU)

• EEPROM
• Cartes SD, unité de traitement graphique (GPU), RAM et ROM

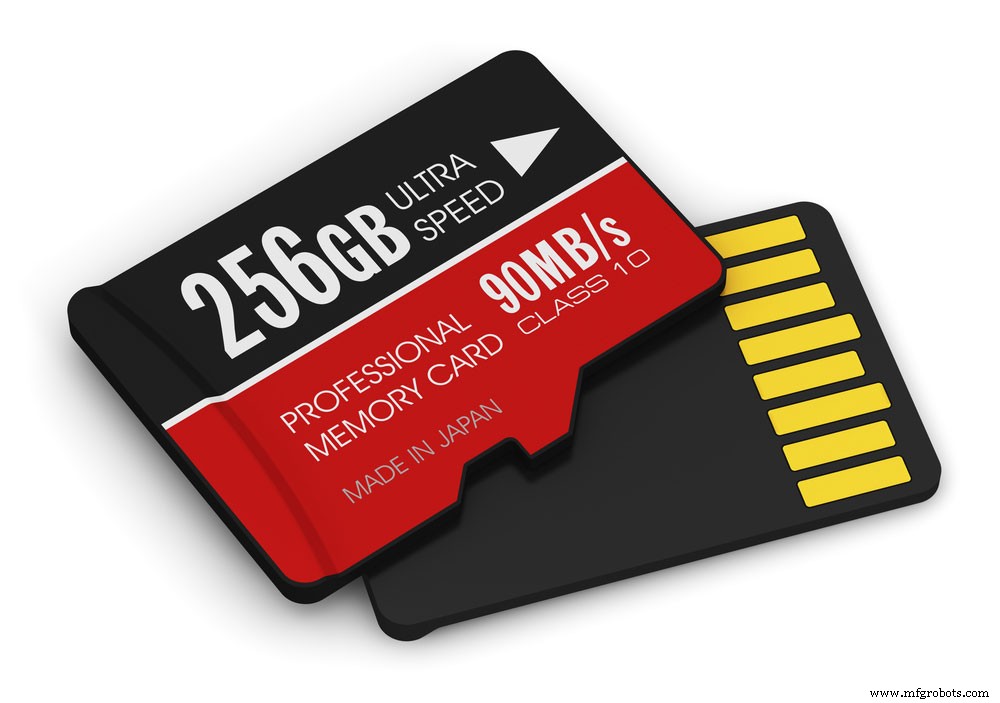

Carte SD

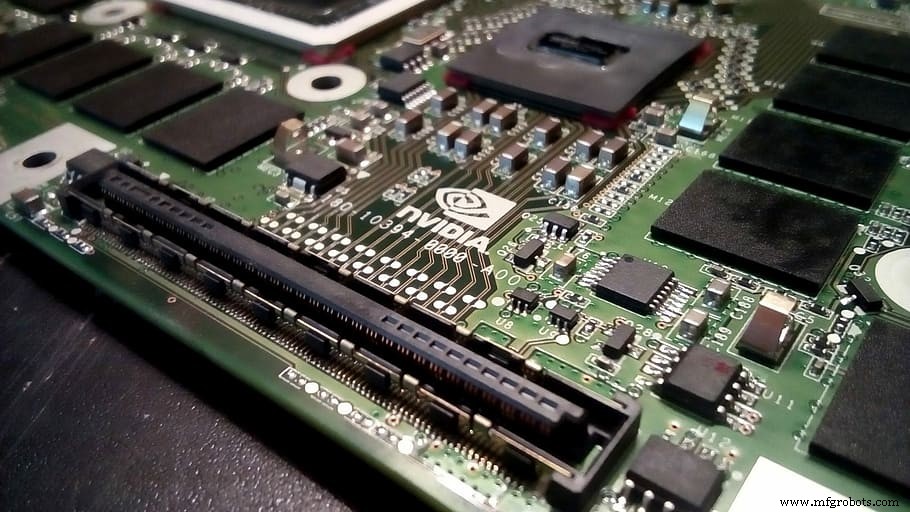

GPU

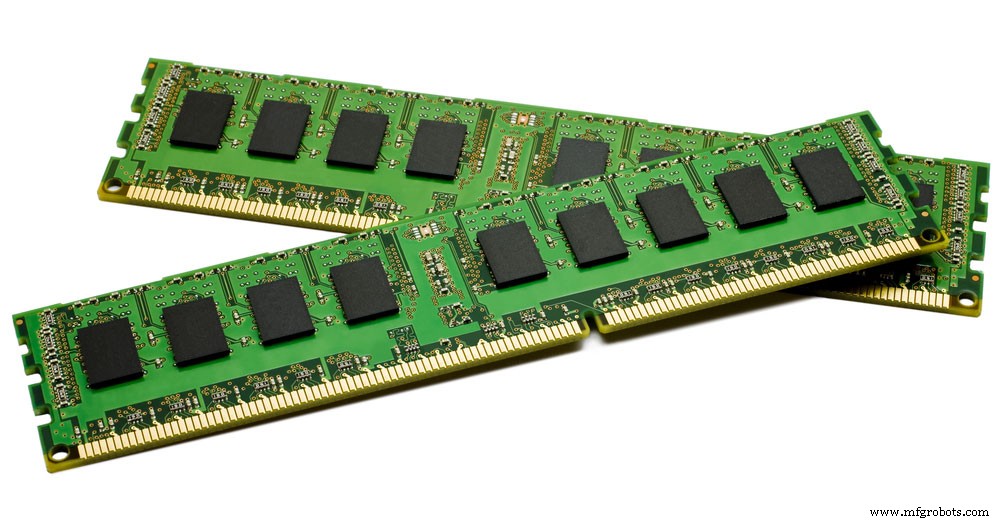

RAM

• Carte mère

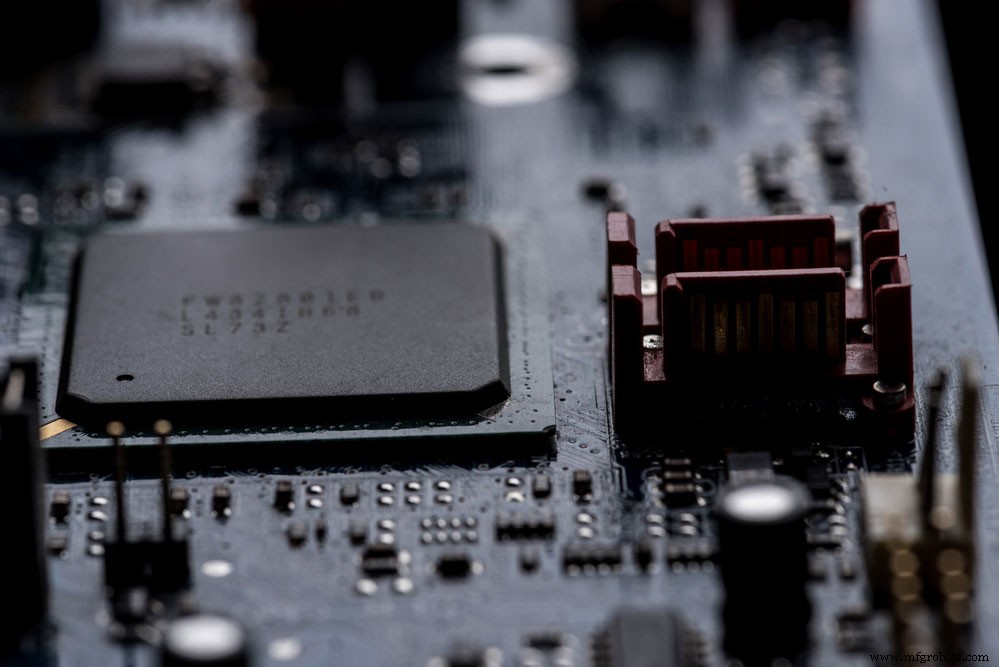

Carte mère avec puce

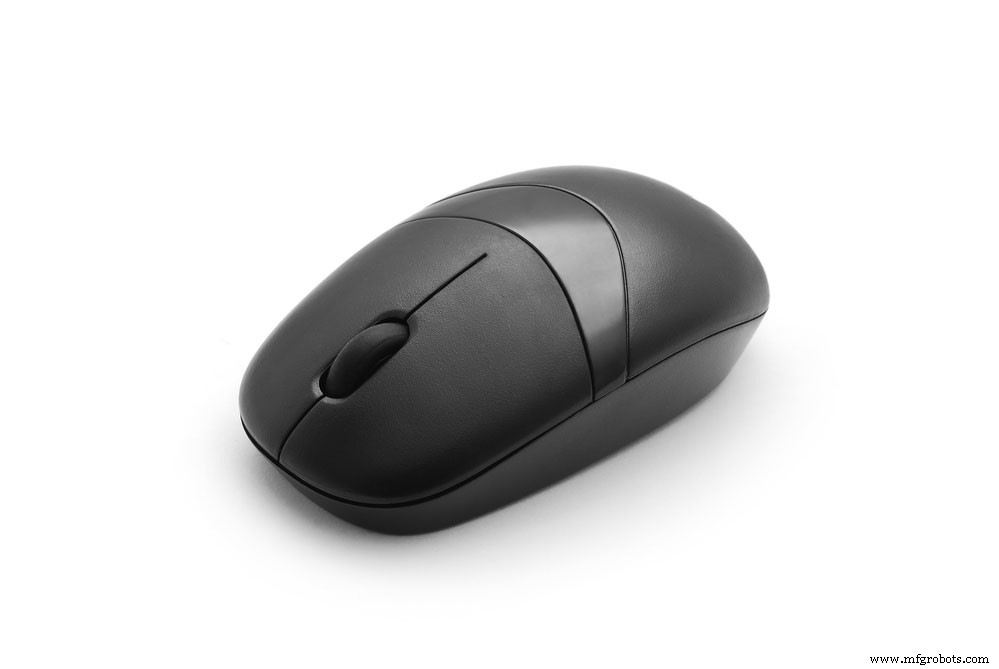

• Souris d'ordinateur

• Ordinateurs portables et notebooks
• Clavier à microcontrôleur et écrans LED

Parmi les autres équipements de bureau utilisant des PCB, citons :

• Appareil de reconnaissance faciale
• Imprimantes
• Machine d'impression du pouce
• Détecteurs de métaux
• Système d'alarme incendie et fumée
• Télécopieur et scanners
• Scan des portes, etc.

De plus, l'industrie des ordinateurs personnels utilise des PCB spéciaux (PCB d'interconnexion à haute densité) qui ont une conception de circuit complexe et des cartes multicouches. De plus, ces PCB haute densité ont une épaisseur standard avec une carte moyenne à 2 couches.

De plus, le PCB a des packages QFP, BGA et QFN IC. De plus, ils sont assez chers et utilisent des processus de fabrication uniques tels que AOI, ENIG, test de sonde volante et rayons X. De plus, il serait utile d'avoir un robot pendant l'assemblage des composants sur les PCB pour effectuer des tâches telles que la soudure par refusion, le pick &place automatique, etc.

Cependant, il est essentiel de prendre des mesures de précaution lors de la manipulation, étant donné que la plupart des composants sont des dispositifs électrostatiques sensibles (ESD).

A ce et Défense

Les PCB de cette industrie exigent généralement une grande fiabilité car les circuits seront exposés à des produits chimiques agressifs, des conditions environnementales, des contaminants, etc.

Par conséquent, ce type de PCB doit avoir une tolérance zéro aux erreurs de fonctionnalité, de haute qualité et de haute qualité. De plus, avant qu'un PCB ne soit qualifié dans cette industrie, il doit réussir le test électrique, de vibration et de choc et de haute température.

De plus, les PCB ont pour mandat de répondre aux normes de classe 3. Et cette classe exige que les produits électroniques offrent des performances continues sans temps d'arrêt dans des conditions difficiles.

• Vos composants doivent être de qualité militaire avec des tolérances serrées allant de 1 à 2 %
• La conception de votre PCB doit gérer la charge de courant maximale
• Nettoyez et protégez les signaux d'horloge en créant un blindage physique lors de la phase de conception
• Si la dissipation de la chaleur est vitale, utilisez des composés thermiques
• Séparez les composants haute fréquence des composants graves

Cela dit, les applications des PCB qui s'appliquent aux appareils de qualité spatiale et militaires incluent les suivantes :

• Convertisseurs DC-DC, DSP et GPS (service de positionnement global)
• Artillerie et mortiers
• Alimentation à découpage et convertisseurs analogique-numérique
• Oscillateurs, émetteurs-récepteurs, filtres numériques et modulateurs
• Circuit d'entraînement du moteur du panneau solaire
• FPGA, VCO et GPRS (service général de radiocommunication par paquets)
• Mémoire intégrée, modulateur RF et mélangeurs IF
• Contrôle de vol, filtres, pilote automatique, transpondeurs et électronique de navigation
• Électronique ATC (contrôle du trafic aérien) et circuits d'antenne active

Application électronique grand public

L'électronique grand public est l'industrie la plus courante pour les PCB. Pourquoi? La plupart des gens autour dépendent des appareils électroniques. En vérité, certaines des considérations de conception des PCB dans cette industrie sont :

Par conséquent, les cartes rigides épaisses pour l'électronique grand public sont disponibles en différentes tailles, couleurs et formes.

De plus, les PCB ont deux ou un seul côté pour une fonctionnalité limitée et un coût réduit.

Voici donc les différentes applications :

Appareils électroménagers

• Réveil
• Cafetière
• Climatiseurs
• Micro-ondes
• Réfrigérateur
• Machines à laver
• ASI
• CCTV

Communication

1. Radios
2. Smartphones
3. Comprimés
4. Montres connectées

Ordinateurs

• Ordinateurs portables
• Écran et périphériques
• Navigation par satellite
• postes de travail

Systèmes de divertissement

• Lecteur DVD
• Consoles de jeu
• Téléviseurs
• Ensemble stéréo

En règle générale, il existe une forte demande pour les PCB qui s'appliquent au secteur de l'électronique grand public. Ainsi, le processus de fabrication doit répondre aux réglementations et normes requises. De cette façon, les PCB conserveront l'uniformité et la qualité.

FAQ

Quel est le circuit imprimé le plus étendu d'un ordinateur ?

La carte mère est le circuit imprimé géant d'un ordinateur personnel ou de bureau. Par conséquent, vous pouvez connecter d'autres appareils et cartes à une communication accessible.

Quelles sont les cartes qui se connectent à une carte mère ?

Si vous avez un composant existant comme une carte vidéo qui nécessite une mise à niveau (dans votre ordinateur de bureau), il est possible d'ajouter des cartes d'extension. Vous pouvez également ajouter de nouvelles fonctionnalités aux ordinateurs personnels.

Qu'y a-t-il sur un circuit imprimé ?

Certains des composants que vous trouverez sur un circuit imprimé sont :

• Circuit intégré
• Trou de montage ou trou de vis
• Fusible
• Cavaliers
• Inductance
• Condensateur

Qu'est-ce qu'un PCB pour ordinateur portable ?

Il fait référence à une carte de circuit imprimé dans un ordinateur portable. Et le PCB a des composants qui aident l'ordinateur à fonctionner comme des emplacements de mémoire, des sockets pour les puces, des connecteurs d'alimentation, etc.

Le PCB et la carte mère sont-ils identiques ?

Ils sont tous les deux similaires mais différents. C'est-à-dire que le PCB est une carte qui comporte des traces de signal en cuivre. De plus, une carte mère a généralement des composants ajoutés avec des cartes plus petites qui s'y branchent.

Le circuit imprimé principal est-il dans un PC ?

Oui! La carte mère est le circuit imprimé principal de l'ordinateur. De plus, tous les périphériques et composants se branchent sur la carte mère.

Arrondi

L'ordinateur PCB est assez similaire à un PCB standard. La différence significative est que vous pouvez facilement brancher des composants et des périphériques sur le circuit imprimé. En outre, il a une conductivité thermique plus élevée pour dissiper la chaleur élevée des processeurs informatiques rapides.

Mais les PCB pour l'électronique grand public varient considérablement en termes de fonction, de forme et de taille. Par exemple, le PCB que vous utilisez pour un téléviseur est différent de celui qui alimente une smartwatch.

Cela dit, que pensez-vous du PCB de l'ordinateur ? Prévoyez-vous de construire ou d'obtenir le meilleur pour votre projet? N'hésitez pas à nous contacter.
