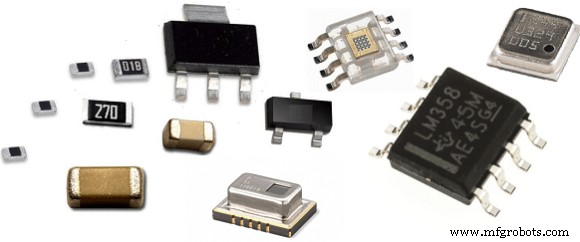

Composants électroniques montés en surface et leurs types

La technologie de montage en surface (SMT) est assez similaire aux composants pour la technologie Through-hole en termes de fonction ; cependant, ils sont comparativement meilleurs en termes de performances électriques. Les composants utilisés en électronique ne sont pas toujours disponibles pour SMT, cependant, cela peut être résolu en utilisant un assemblage de montage en surface mix-and-match.

Disponibilité des SMC :

L'utilisation de composants, de configurations de leads et de types d'emballages pour former un produit n'est pas vraiment simple ; En particulier dans SMT, l'utilisation de composants est complexe en raison de l'éventail des exigences. Par exemple, ils doivent résister à des températures élevées, ils doivent être correctement placés et soudés pour que le produit réponde aux exigences. Il existe de nombreuses normes de composants différents à trier, alors que certaines peuvent ne pas en avoir du tout. Certains sont disponibles avec le rabais tandis que d'autres sont de la meilleure qualité. Le domaine SMT évolue et change constamment pour aider à résoudre les différents problèmes qui découlent de la standardisation des composants et des problèmes économiques et techniques inclus.

Il existe deux types de base, les composants électroniques à montage en surface actifs et passifs.

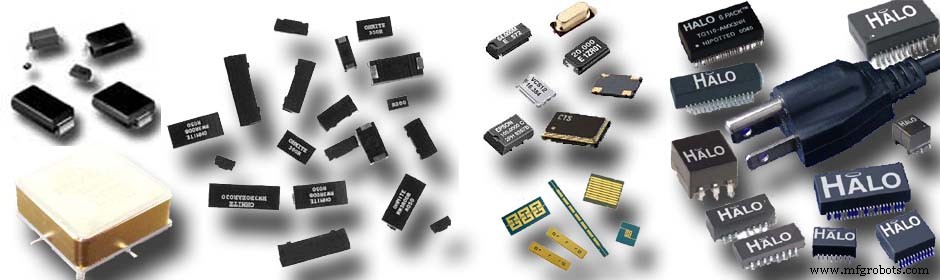

Composants électroniques passifs à montage en surface (SMC) :

Les composants qui ne fournissent aucun gain de puissance supplémentaire au circuit ou à l'appareil sont appelés composants passifs. Leur utilisation est un peu plus simple en SMT. Leurs formes sont généralement rectangulaires ou cylindriques. Les résistances et condensateurs passifs à montage en surface sont également disponibles dans différentes tailles de boîtier afin qu'ils puissent être utilisés dans toutes sortes d'applications.

1 : Résistances discrètes à montage en surface : Ceux-ci sont de deux types principaux, les films épais et les films minces.

• Les résistances à montage en surface épaisse sont construites en projetant un film résistif sur une surface plane en alumine. La valeur de résistance est ensuite obtenue en vérifiant l'écart entre la composition de la pâte résistive avant tramage et après tramage ainsi qu'un détourage laser du film.

• Résistances à couches minces sont construits avec l'élément résistif sur une base en céramique avec un revêtement protecteur sur le dessus. Il a également des terminaisons soudées sur ses côtés qui ont une couche d'adhérence sur le substrat en céramique et un sous-placage de nickel suivi d'un revêtement de soudure. Le sous-placage en nickel aide à préserver la soudabilité des terminaisons.

Les résistances sont disponibles dans différentes puissances nominales telles que 1/16, 1/10, 1/8 et 1/4 dans une résistance de 1 à 100 mégaohms pour différentes tailles (0402, 0603, 0805, 1206 et 1210, etc.) et tolérance .

2 :Réseaux de résistances à montage en surface : Aussi connus sous le nom de R-packs, ils sont couramment utilisés en remplacement d'une série de résistances discrètes, c'est-à-dire une combinaison de plusieurs résistances. Les dimensions du corps peuvent varier. Généralement, ils viennent en 16-20 broches.

3 :Condensateurs céramiques à montage en surface : Un condensateur céramique est un condensateur à valeur fixe dans lequel le matériau céramique agit comme un diélectrique. Ils sont idéaux pour les applications haute fréquence et sont également utilisés dans les applications de découplage. Ils sont très fiables et ont été utilisés dans des applications automobiles, militaires et aérospatiales.

4 :Condensateurs au tantale à montage en surface : Le diélectrique utilisé ici peut être en céramique ou en tantale. Ils offrent une efficacité et une fiabilité supérieures. Les condensateurs au tantale moulés en plastique ont des fils au lieu de terminaisons, ne nécessitent pas de soudure et il n'y a aucun problème de placement. Leur capacité varie de 0,1 à 100 µF et de 4 à 50 V. Ils peuvent également être fabriqués sur mesure.

5 :Composants passifs tubulaires SMT : La face sans plomb à électrode métallique (MELF) est un type de dispositif de forme cylindrique. Il est utilisé pour les résistances, les condensateurs et les diodes. Ses extrémités métalliques sont utilisées pour la soudure. Ils sont moins chers et sont codés par couleur pour afficher différentes valeurs. Les diodes sont appelées MLL 41 et MLL 34. Les résistances se distinguent par 0805, 1206, 1406 et 2309.

Composants électroniques actifs à montage en surface :

Il existe deux grandes catégories de composants électroniques actifs à montage en surface :

• Porte-puces en céramique sans plomb : Ces supports de puces n'ont pas de fils, mais ont des terminaisons plaquées or qui aident à fonctionner à des fréquences plus élevées. Ils se distinguent sur la base du pas du paquet. Communs sont 50 mil, 40 mil, 25 mil etc.
• Porte-copeaux en céramique : Ceux-ci sont disponibles dans les formats pré-plombés et post-plombés. Les supports de puces préplombés, le fabricant attache des fils en alliage de cuivre ou Kovar tandis que les supports de puces postplombs ont des fils attachés aux créneaux des supports de puces en céramique sans plomb par le client.

1 :Composants actifs SMT (boîtiers SMD en plastique) : Les boîtiers en céramique sont généralement coûteux, par conséquent, les boîtiers SMD en plastique sont principalement utilisés pour des applications (sauf militaires). Les emballages en plastique ont également moins de chances de présenter des complications telles que des fissures entre l'emballage et le substrat.

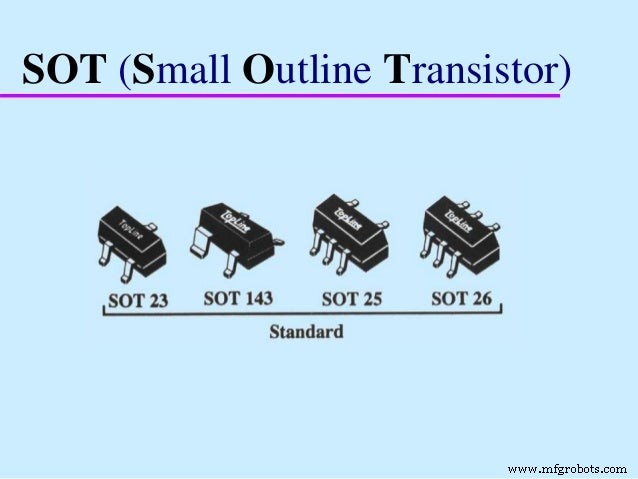

2 : SOT (transistors à petit contour) :

Les SOT sont trois ou quatre dispositifs principaux. Les trois SOT principaux sont appelés SOT 23 (EIA TO 236) et SOT 89 (EIA TO 243) tandis que les quatre dispositifs principaux sont appelés SOT 143 (EIA TO 253). Ils sont généralement utilisés pour les diodes et les transistors.

3 :SOP et SOIC (Small Outline Integrated Circuit) : Ceci est essentiellement utilisé pour héberger des circuits intégrés plus grands qui ne peuvent pas être hébergés dans des packages SOT. Il a des fils sur des centres de 0,050 pouce, généralement sur deux côtés et est formé vers l'extérieur. Ils peuvent également être utilisés pour le logement de plusieurs SOT. Ils sont disponibles en deux largeurs, 150 mils et 300 mils. La largeur de 150 mils est utilisée pour les paquets ayant moins de 16 fils. Si les fils sont supérieurs à 16, une largeur de 300 mils est utilisée.

4 : PLCC (supports de puces au plomb en plastique) : Vous pouvez considérer cela comme une alternative moins chère aux supports de puces en céramique. Les fils disponibles aident à prévenir les fissures du joint de soudure en absorbant la contrainte du joint de soudure. Cependant, ils peuvent absorber l'humidité et se fissurer, ils doivent donc être manipulés correctement.

5 : SOJ (paquets J en petit format) :

Ce package est presque un hybride de SOIC et PLCC combinés pour offrir les avantages des deux. Ils n'ont des broches que sur les deux côtés, contrairement au PLCC. Ils sont utilisés pour les DRAM haute densité.

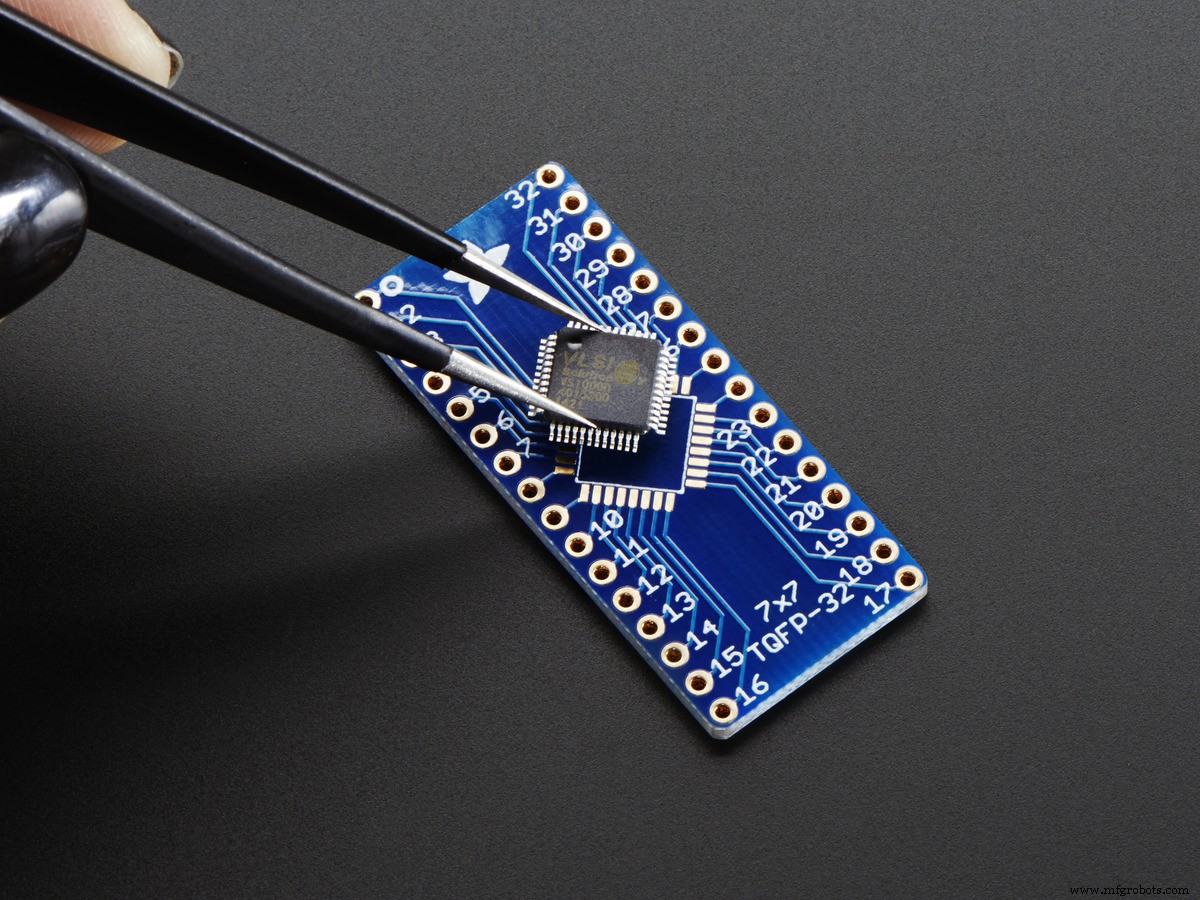

6 :Paquets CMS à pas fin :

Les packages à pas fin ont un pas plus fin et un plus grand nombre de fils, par exemple, QFP (Quad Flat Pack) et SQFP (Shrink Quad Flat Pack). Ils ont également des fils plus fins et des conceptions de motifs de terrain.

7 : BGA (tableau de grille de facturation) :

BGA est un package de tableau sans aucun fil. Il existe deux catégories principales, la céramique (CBGA ou CCGA) et le plastique (PBGA). Un autre type est la bande BGA (TBGA). Les tailles varient de 7 à 50 mm et le nombre de broches varie de 16 à 2400. Le nombre de broches courantes va de 200 à 500. Les BGA ont généralement un rendement plus élevé. L'une des raisons en est leur auto-alignement lors de la refusion (en particulier les PBGA et les CBGA)
