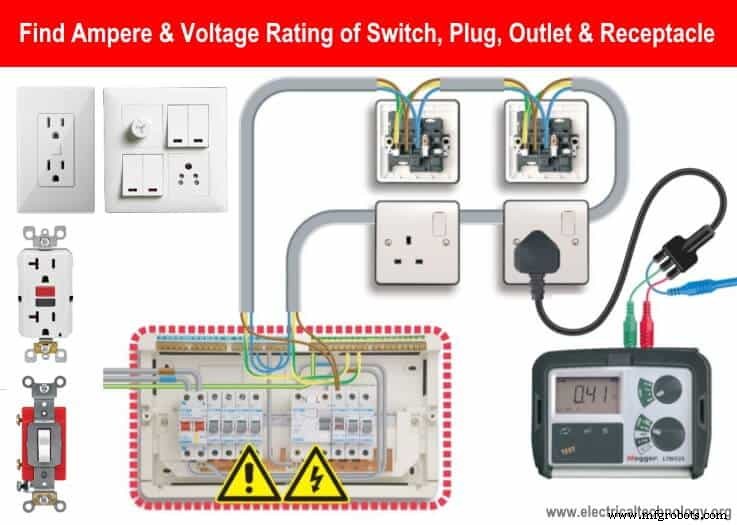

Trouver la tension et l'intensité nominale d'un interrupteur, d'une prise, d'une prise et d'une prise

Comment trouver le bon ampère et la tension nominale d'un interrupteur, Prise de courant , prise et fiche etc.  ?

Les interrupteurs, les prises, les fiches, les prises, les connecteurs, le GFCI, etc. sont conçus et évalués avec différentes valeurs nominales ayant des caractéristiques électriques différentes. La classification des interrupteurs dépend de plusieurs facteurs, à savoir le matériau et la classe d'isolation utilisés pour les contacts de l'interrupteur, la taille et l'espace entre les contacts et l'application spécifique, etc.

Il existe deux évaluations principales pour un commutateur :

• Évaluation actuelle : Le courant nominal indiqué en ampères sur la plaque signalétique de l'interrupteur indique l'intensité maximale que l'interrupteur peut supporter dans le circuit connecté.
• Tension nominale : Il s'agit de la tension maximale qu'un interrupteur peut être utilisé et installé dans le circuit.

Voyons quelles sont les règles et réglementations concernant la puissance de l'interrupteur et comment sélectionner la bonne taille d'interrupteur en fonction de la capacité de courant et de tension.

• Article connexe : Comment trouver la bonne taille de disjoncteur ? Calculateur de disjoncteur et exemples

Courant nominal d'un interrupteur en ampères :

Tous les interrupteurs, disjoncteurs, fiches, prises, connecteurs et fils, etc. ayant deux ampérages.

Maximum de sécurité :les interrupteurs, les prises, les disjoncteurs, les connecteurs, les fils, etc. ont une intensité maximale de sécurité.

• Courant maximal : Un courant nominal maximum d'un interrupteur de 15 A est de 15 A, c'est-à-dire qu'il peut être installé sur un circuit ayant un courant de charge maximum de 15 A.

Le courant nominal maximal dépend de la tension du circuit et ne doit jamais dépasser le courant nominal exact. S'il dépasse, il fondra et soudera les contacts de l'interrupteur et l'interrupteur sera inutile. S'il n'y a pas de disjoncteur, cela peut endommager l'appareil connecté, voire provoquer un incendie dangereux. En termes simples, un interrupteur de 15 A ne doit pas être utilisé pour un courant de charge de 20 A.

Généralement, les appareils résidentiels et domestiques sont alimentés par des circuits de charge de 15 A (calibre 14), mais occasionnellement, des appareils de 20 A (calibre 12) sont également utilisés en cas d'alimentation monophasée de 120 V CA. La plupart du temps, les circuits 30A (calibre 10) sont utilisés pour l'alimentation 240V AC en fonction de la puissance de charge, c'est-à-dire les chauffe-eau, etc.

• Article connexe : Comment trouver la taille appropriée de câble et de fil ? – Exemples résolus

La plupart des appareils résidentiels sont de 15 A, mais à l'occasion, un appareil de 20 A peut être approprié.

• Courant maximal de sécurité : Un courant nominal maximum de sécurité pour un interrupteur de 30 ampères est de 24 ampères. c'est-à-dire qu'il peut être installé sur un circuit ayant un courant de charge maximum de 24 A tel qu'un circuit de chauffe-eau ayant un interrupteur de 30 A alors que le courant de charge est de 24 A ou moins. Il peut être calculé comme suit :

Courant maximal de sécurité :courant maximal x 80 %

Tutoriels de câblage de commutateur associés :

• Comment câbler des commutateurs en série ?
• Comment câbler des commutateurs en parallèle ?

Exemple : Quel est le courant maximal de sécurité en ampères d'un interrupteur de 15 A ?

Solution :

• Courant maximal de sécurité =Courant maximal x 0,8
• Courant maximal de sécurité =15 A x 0,8
• Courant maximal de sécurité =12 A

Cela signifie qu'un interrupteur de 15 A peut être utilisé en toute sécurité pour un courant de charge de 12 A. Cependant, le commutateur 15A peut être utilisé pour un commutateur 15A exact pour une charge non continue (non simultanée). Alors qu'en cas de charge continue, un interrupteur 15A doit être utilisé pour un circuit de charge maximum de 12A.

Si le courant nominal est le même pour 120 V et 240 V, la valeur de charge en voltampères (VA) et en watts (W) peut être différente. par exemple :

• 20 A, 120 V, la valeur maximale du courant de sécurité du commutateur est de 16 A. La charge en Watts que ce commutateur peut gérer en toute sécurité =16A x 120V =1920 W.
• Si le courant nominal est le même alors que nous augmentons la tension à 240 V, alors =16 A x 240 =3 840 Watts. (Remarque :il s'agit d'un exemple de calcul. Utilisez des interrupteurs, des fiches et des prises de 30 A sur une tension d'alimentation de 240 V.
• De même, l'intensité maximale de sécurité d'un interrupteur de 15 A est de 12 A et la charge pouvant être gérée par cet interrupteur est de 12 A x 120 V =1 440 W.

Calculatrices associées :

• Calculateur de taille de fils et de câbles en AWG
• Calculateur de taille de fils et câbles électriques (cuivre et aluminium)

Tension nominale d'un interrupteur en volts :

La tension nominale d'un interrupteur indique la tension maximale admissible du circuit où l'interrupteur doit être utilisé pour différentes charges.

Un interrupteur peut être évalué pour une tension alternative, une tension continue ou les deux ayant des valeurs et une intensité différentes. Par exemple, un commutateur peut être évalué pour 240 V CA, 230 V CA, 15 A, 120 V CC, 20 A, etc. Lisez le manuel d'utilisation ou les données de la plaque signalétique sur le commutateur avant l'installation.

La tension d'alimentation ne doit jamais dépasser la tension nominale de l'interrupteur. En d'autres termes, si nous connectons un interrupteur 120V sur 500V, la tension appliquée peut sauter par-dessus les contacts ouverts (et surchauffer en raison d'une surtension) du circuit et connecter la charge à la tension d'alimentation. Cela conduira également à des étincelles qui peuvent provoquer un incendie. Le disjoncteur ouvrira le circuit et arrêtera le fonctionnement si le courant dépasse la limite en raison d'une tension excessive par rapport à la tension nominale. En bref, un interrupteur de 120 V et 230 V ne doit pas être utilisé pour 240 et 480 V respectivement.

• Message connexe : Comment trouver la taille du conducteur de terre, du fil de terre et des électrodes de terre ?

Combien d'interrupteurs, de prises et de prises de courant peuvent être installés sur des circuits de 15 A et 20 A ?

• Pour un fonctionnement sûr et fluide, une seule prise doit être connectée au circuit 15 A.
• Pour connaître le nombre sûr de prises de courant ou de prises, attribuez un 1,5 A à chacune comme suit.
• Circuit 20 A / 1,5 A =13 nombre de prises de courant et de prises.
• Circuit 15 A / 1,5 A =10 Nombre de prises ou de prises de courant.

Pour les circuits 15A et 20A, utilisez respectivement des fils de calibre 14 et 12. En cas d'extérieur, de buanderie, de cuisine, de salle de bain ou de zones aquatiques, c'est le code d'utiliser des prises GFCI et de coupure de terre pour une protection maximale.

• Article connexe :Comment câbler un chauffe-eau et un thermostat à élément unique ?

Dimensionnement des ATS et des interrupteurs de déconnexion

Évaluation du commutateur de déconnexion

Selon l'article et la section de NEC-430 :

• La taille appropriée du sectionneur doit être égale ou supérieure à 115 % du courant nominal du moteur à pleine charge.
• Si nous considérons la puissance nominale en HP ou en watts pour le sectionneur, la puissance nominale en HP (ou en watts) du sectionneur doit être égale ou supérieure à la puissance nominale en HP ou en watts du moteur à la tension nominale.

Classement du commutateur de transfert automatique (ATS)

Exemple : Quelle est la taille appropriée de l'ATS pour une alimentation CA triphasée de 210 kW, 208 V ?

Solution :

• Courant dans les circuits AC triphasés =I =P / (V x √3
• I =210kW / (208V x 1.732)
• I =583 A.

Vous pouvez alors utiliser un commutateur de transfert automatique de 600 A (trois pôles) pour des charges de chauffage de 210 kW.

• Article connexe :Comment câbler un commutateur de transfert et un commutateur de transfert automatique et manuel – (1 et 3 phases)

Règles NEC et CEI concernant l'évaluation des commutateurs

• Un fil de calibre 14 doit être utilisé pour un interrupteur, une prise ou une prise de courant de 15 A et une charge domestique telle que des circuits d'éclairage.
• Un fil de calibre 12 doit être utilisé pour un interrupteur de 20 A.
• Un fil de calibre 10 doit être utilisé pour un interrupteur 30 A (principalement 240 V) et un disjoncteur 30 A.
• Un interrupteur ou une fiche de 15 A, 120 V peut être utilisé sur un circuit de charge de 15 A, 120 V maximum.
• Un interrupteur ou une prise de 15 A, 120 V ne peut pas être utilisé sur un circuit de charge de 20 A, 120 V.
• Un interrupteur de 20 A, 120 V peut être utilisé sur un circuit de charge de 15 A et 20 A, 120 V.
• Il est contraire aux règles d'utiliser un interrupteur 120 V ou une prise sur un circuit 240 V et vice versa.
• Un interrupteur 240 V ne peut être utilisé sur un circuit 120 V que si le courant nominal est adapté aux courants de charge.
• Il n'est pas acceptable d'utiliser l'interrupteur 120 V ou de brancher sur 240 V, même si le courant nominal convient.
• Les commutateurs doivent être connectés et câblés sur le fil de phase (sous tension ou ligne). c'est-à-dire que seul le fil de phase doit être déconnecté via l'interrupteur pour allumer/éteindre le circuit connecté.
• Il est contraire aux règles de câbler l'interrupteur sur le fil neutre.
• Un interrupteur de 15 A, 120 V peut être utilisé sur un circuit de 20 A, 120 V depuis le tableau de distribution.
• Un interrupteur conçu pour 20 A, 120 V ne peut pas être utilisé sur un circuit d'alimentation domestique de 15 A, 120 V.
• Les appareils 15 A (charge) peuvent être branchés sur une prise 20 A, mais pas l'inverse.
• Un interrupteur surdimensionné est acceptable, mais une valeur nominale inférieure au courant de charge peut faire fondre les contacts de l'interrupteur.
• Pour différents niveaux de protection, le concepteur et l'électricien doivent sélectionner le commutateur IP approprié conformément à la norme CEI 60529, tel que IP60, IP65 et IP67, etc.
• Un interrupteur évalué pour 10A, 120V AC conçu pour une charge résistive pure peut être utilisé sur 6A, 120V AC pour une charge inductive qui n'affecte jamais la durée de vie de l'interrupteur, c'est-à-dire 100 000 opérations ou 25 000 cycles dans les deux cas.

Bon à savoir :

Un commutateur conçu pour :

• Le 120 V ne peut être utilisé que pour le 120 V.
• 240 V peut être utilisé pour 120 V, 240 V mais pas pour 277 V (applications commerciales)
• 120-277 peut être utilisé pour 120 V, 240 V et 277 V.

Article connexe : Installations électriques – Normes #038 ; Réglementation dans le monde

Précautions de sécurité

Avertissement et précautions

• Débranchez l'alimentation avant de remplacer, réparer, dépanner, entretenir et installer des appareils et équipements électriques.
• Les interrupteurs doivent être connectés via le fil de phase (sous tension ou de ligne) (PAS SUR NEUTRE). Ainsi, il peut contrôler le fonctionnement ON/OFF du circuit en déconnectant l'alimentation de ligne ou de phase.
• Utilisez la bonne taille de câble et de fil pour l'installation du câblage électrique.
• Le non-respect de cette consigne peut entraîner un choc électrique, des blessures graves, un incendie ou même la mort.
• Effectuez un test de continuité pour la borne de l'interrupteur avant le câblage et l'installation. Utilisez un fil de calibre 10 pour 240 V et un fil de calibre 12 pour 120 V dans l'installation du câblage.
• Suivez vos codes de couleur de câblage régionaux, c'est-à-dire IEC ou NEC.
• Veuillez suivre les instructions du manuel d'utilisation, les codes locaux ou contacter un électricien agréé pour une installation correcte.
• L'auteur ne sera pas responsable des pertes, blessures ou dommages résultant de l'affichage ou de l'utilisation de ces informations ou si vous essayez un circuit dans un format incorrect. Donc s'il vous plait! Soyez prudent car tout est question d'électricité et l'électricité est trop dangereuse.
