Comment choisir la bonne configuration de machine à 5 axes

Une machine 5 axes peut représenter un très gros investissement pour de nombreux ateliers. Dans cet article, je vais vous expliquer comment choisir la bonne configuration machine 5 axes pour vos applications. Il existe trois principaux types de configuration de machine à 5 axes, en fonction de "l'endroit" où les rotations des axes se produisent. Afin de clarifier la suite de l'article, je vais d'abord vous expliquer comment fonctionnent les axes rotatifs sur une machine-outil.

Axes linéaires et de rotation

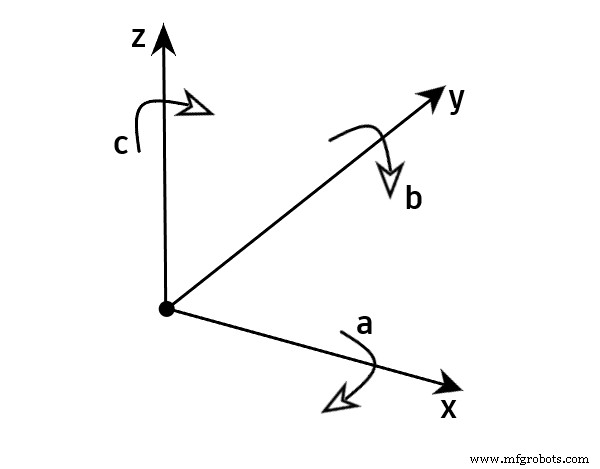

Regardons l'image ci-dessus. Les mouvements linéaires sont représentés par les axes X, Y et Z. A ces axes linéaires correspondront respectivement trois axes de rotation :A, B et C. Si vous avez du mal à vous rappeler quel axe de rotation tourne autour de quel axe linéaire, pensez simplement qu'ils vont tous les deux dans l'ordre alphabétique. Donc l'axe A tourne autour de l'axe X, B autour de Y et C autour de Z. C'est simple, non ? N'oubliez pas que seuls 2 axes tourneront dans une machine à 5 axes. Examinons maintenant les trois types de configuration de machine 5 axes les plus courants.

Configuration machine table-table 5 axes

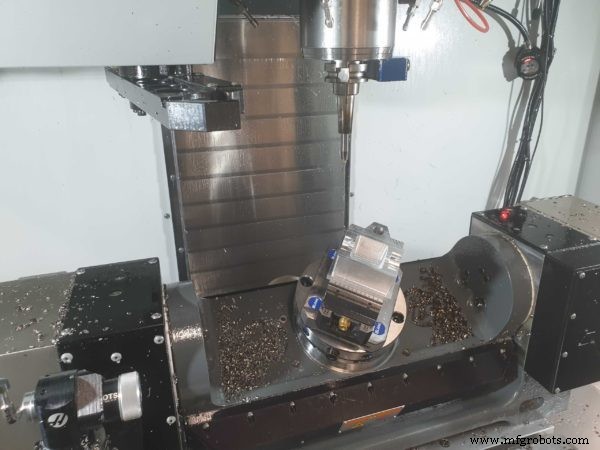

Dans cette configuration de machine à 5 axes, les deux rotations se produisent sur la table, tandis que la tête ne tourne pas du tout. Cette configuration offre plusieurs avantages par rapport aux autres types de machines 5 axes. En fait, en raison de sa conception, il peut être mieux adapté aux zones de contre-dépouille d'usinage, car le banc de la machine peut normalement tourner plus que la tête. De plus, comme la tête ne tourne jamais, il est plus facile d'imaginer comment les coupes se produiront lors de la programmation de vos parcours d'outils dans Fusion 360. Cette conception est cependant moins adaptée à l'usinage de composants lourds/très gros, car la table ne peut pas supporter trop de poids. . Vous pouvez voir un exemple de machine table-table dans l'image ci-dessous. Il s'agit d'un Haas VF-2SS, l'une des machines du Birmingham Technology Center.

Configuration machine tête-tête 5 axes

Comme vous pouvez probablement le deviner par son nom, cette configuration de machine à 5 axes comporte les deux axes de rotation sur sa tête. Pour en revenir à la considération de poids que j'ai faite dans le paragraphe ci-dessus, cette configuration permet d'usiner des pièces beaucoup plus lourdes qu'une table-table. En effet, la table peut supporter le poids de la billette sans compromettre la précision des axes de rotation. Un autre avantage de cette configuration est qu'elle permet l'utilisation d'outils de coupe plus courts. En effet, avec d'autres configurations, parfois la distance croissante entre la broche et la pièce (tournée) oblige les machinistes à utiliser des outils plus longs que nécessaire.

Table d'honneur Configuration machine 5 axes

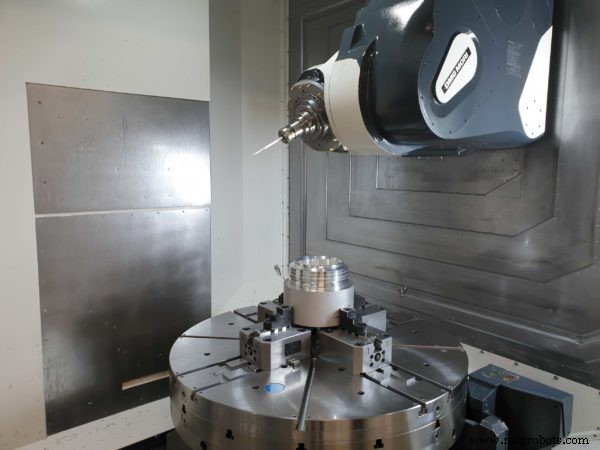

Regardons maintenant la dernière configuration, les machines de table d'honneur. Dans ce cas, la tête et la table effectuent chacune une des deux rotations nécessaires. Ce type de machines peut être beaucoup plus polyvalent que les deux énumérés ci-dessus. La table, où se produit la rotation de l'axe C, a tendance à être assez grande et robuste dans cette configuration. Cela permet d'usiner des pièces plus lourdes sans aucun problème de précision des axes de rotation. De plus, comme la table est généralement spacieuse, cette configuration permet de placer plusieurs pièces sur le banc de la machine en même temps, si nécessaire. Vous pouvez voir un exemple de cette configuration dans l'image ci-dessous. La machine est un DMG Mori DMU 125 P duoBLOCK.

Conclusion

Je sais que l'usinage 5 axes peut sembler compliqué pour les nouveaux arrivants, mais j'espère que cet article a facilité la compréhension de la différence entre les configurations de machines 5 axes. Si vous n'avez jamais utilisé la fonctionnalité 5 axes dans Fusion 360, consultez notre portail d'apprentissage pour plus d'informations. Si vous n'avez jamais essayé Fusion 360, téléchargez un essai gratuit sur ce lien.
