Qu'est-ce qu'un alésoir :ses types, sa nomenclature et ses applications

Dans cet article, vous apprendrez qu'est-ce qu'un alésoir ? 9 différents types d'alésoir avec des images, sa nomenclature et ses applications.

Qu'est-ce que l'alésoir

Un alésoir est un outil utilisé pour élargir ou finir des trous pré-percés, alésés ou carottés pour donner une bonne finition et une dimension exacte.

Un alésoir est une fraise à plusieurs dents qui coupe des quantités relativement petites de matériau. Il existe différentes classifications d'alésoirs en fonction de l'opération, du but et de la forme. Les détails des alésoirs couramment utilisés dans I.S. les spécifications sont ci-dessous.

Vous pourriez aimer : Perceuse - Pièces, types, opérations et plus

Nomenclature des alésoirs

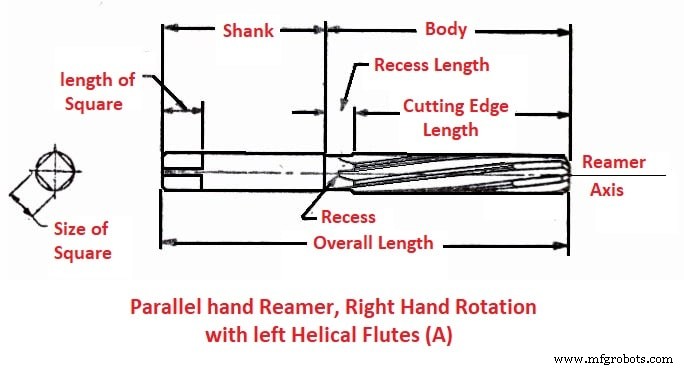

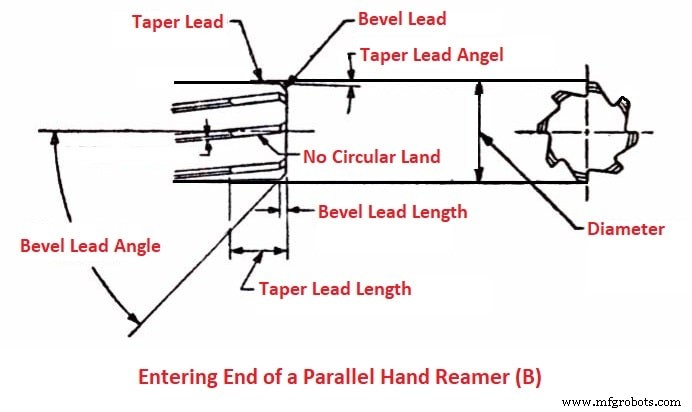

Voici les nomenclatures d'un alésoir illustrées dans les figures (A), (B), (C) et (D).

Éléments d'alésoir

Les éléments de l'alésoir sont décrits ci-dessous.

1. Axe

L'axe longitudinal de l'alésoir.

2. Cône arrière

La réduction d'un diamètre par 100 mm de longueur d'alésoir de l'extrémité d'entrée vers la queue.

3. Mine biseautée

La partie coupante angulaire à l'extrémité de l'entrée facilite l'entrée de l'alésoir dans le trou. Il n'est pas muni d'un plat circulaire.

4. Corps

La partie de l'alésoir s'étendant de l'extrémité d'entrée de l'alésoir au début de sa tige.

5. Terrain circulaire

La surface rectifiée cylindrique adjacente au tranchant, sur le bord d'attaque du plat.

6. Liquidation

• Primaire : La partie du terrain enlevée pour fournir un dégagement immédiatement derrière le bord de coupe.
• Secondaire : La partie du terrain enlevée pour fournir un dégagement derrière le dégagement principal ou le terrain circulaire.

7. Avant-gardiste

L'arête de coupe produite par l'intersection de la face et du méplat circulaire ou de la surface laissée par la disposition du dégagement primaire.

8. Visage

La partie de la surface de cannelure adjacente au bord de coupe sur laquelle le copeau empiète lorsqu'il est coupé de la pièce.

9. Flûtes

Les rainures dans le corps de l'alésoir pour produire des arêtes de coupe, pour permettre l'élimination des copeaux et permettre au fluide d'atteindre les arêtes de coupe.

10. Talon

Le bord produit par l'intersection de la surface laissée par la disposition du dégagement secondaire et la flûte.

11. Terrain

La partie du corps cannelé laissée debout entre les cannelures, la surface ou les surfaces comprises entre le tranchant et le talon.

12. Pilote

Une partie cylindrique rectifiée du corps à l'extrémité d'entrée de l'alésoir pour maintenir l'alignement de l'alésoir.

13. Récréation

Cette partie du corps a un diamètre réduit sous les arêtes de coupe, le pilote ou le diamètre guidé.

14. Tige

La tige est la partie de l'alésoir par laquelle elle est maintenue et entraînée.

15. Diamètre

Le diamètre de coupe maximal de l'alésoir à l'extrémité d'entrée.

Types d'alésoir

Voici les principaux types d'outils d'alésage :

1. Alésoir de serrage à queue parallèle ou conique
   1. Alésoir cannelé
   2. Rose alésoir
2. Alésoir à pont machine
3. Alésoir de gabarit machine
4. Alésoir à main parallèle avec une tige parallèle
5. Alésoir à tête creuse cylindrique ou conique
6. Alésoir à coque
7. Alésoir à main ou machine à goupille conique
8. Alésoir d'expansion

1. Alésoir de préhension avec tige conique ou parallèle (cannelé)

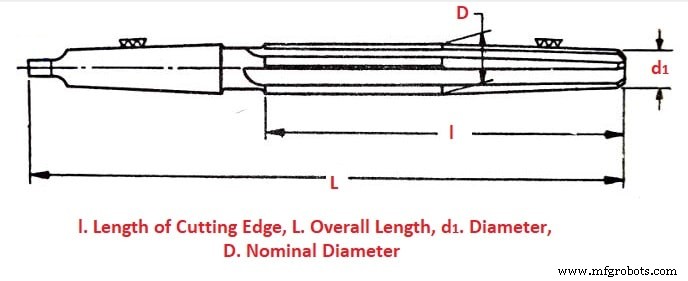

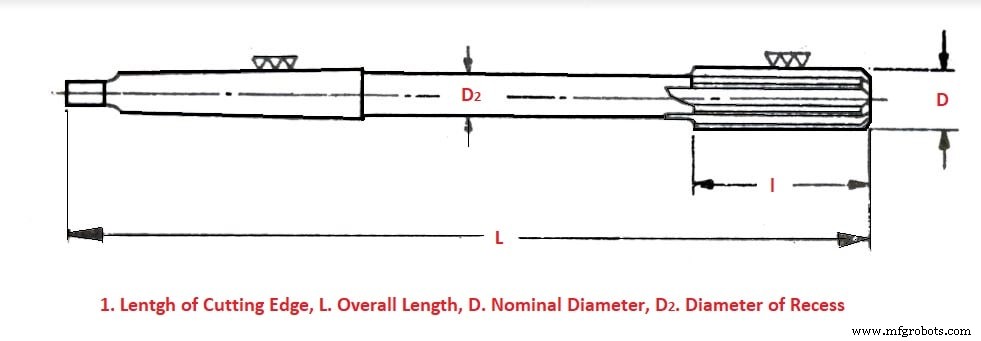

L'alésoir de serrage est illustré sur la figure. Il est également connu sous le nom d'alésoir machine. Ces types d'alésoirs se composent de courtes arêtes de coupe parallèles avec une avance biseautée et un long évidement de corps entre la tige. Tranchants solidaires d'une queue parallèle ou conique pour le maintien de l'alésoir. Les flûtes sont toutes droites mais la tige peut être droite ou conique.

L'alésoir est destiné à être utilisé dans une perceuse à colonne, un tour à tourelle ou une machine à couper les vis. Il est entraîné à vitesse lente et toute la coupe se fait en même temps que les cannelures. Les cannelures sont vitesse irrégulièrement autour de la circonférence du corps de l'alésoir.

Cela réduit la tendance au broutage. L'alésoir cannelé est utilisé pour aléser des travaux plus précis. Le diamètre d'un alésoir à queue droite varie de 1-5 à 32 mm et pour une queue conique de 5 à 32 mm.

2. Alésoir de préhension (Rose)

Il diffère du type cannelé en ce que la coupe se fait entièrement par les bords biseautés à l'extrémité. Les tranchants chanfreinés forment un angle de 45°. Le corps cannelé s'insère dans le trou alésé.

Le corps est légèrement effilé, plus petit vers la tige pour éviter de se plier dans le trou. Ce type d'alésoir peut enlever une plus grande quantité de métal qu'un type cannelé. Un alésoir à rosace de serrage est illustré sur la figure.

3. Alésoir de pont de machine

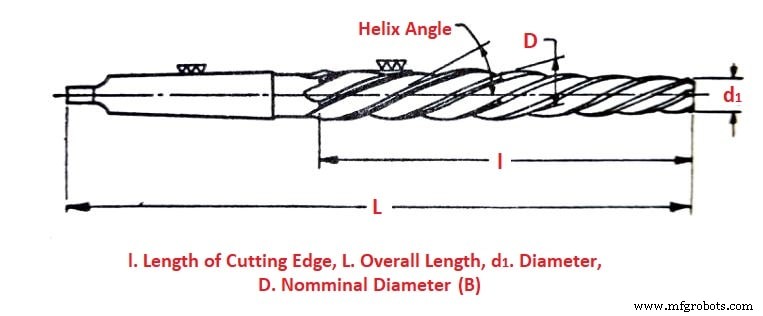

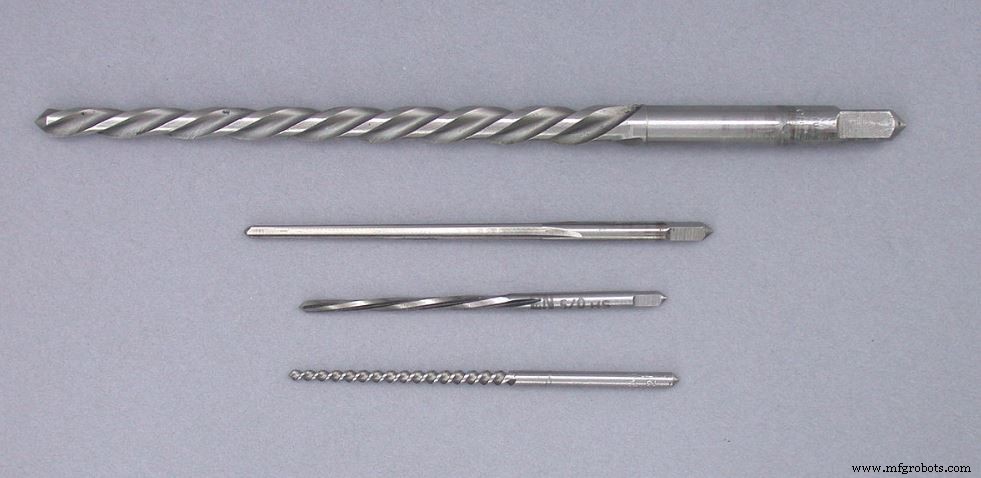

Un alésoir de pont de machine illustré dans les figures (A) et (B) est utilisé dans un outil électrique ou pneumatique portable pour l'alésage dans la construction navale, la structure et le travail de tôlerie.

Ces types d'alésoirs ont des arêtes de coupe parallèles, avec un long pas solidaire d'une tige conique pour maintenir et entraîner l'alésoir. Les cannelures peuvent être droites ou hélicoïdales. Le diamètre de l'alésoir varie de 6 4 à 37 mm.

Vous pourriez aimer : 15 différents types de fraiseuses

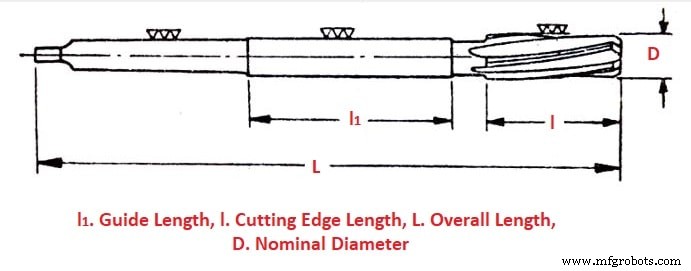

4. Alésoir de gabarit de machine

Un alésoir de gabarit de machine se compose de bords de coupe courts et parallèles avec une avance biseautée et un guide entre la tige et les bords de coupe solidaires d'une tige conique pour le maintien et l'entraînement.

Les cannelures sont hélicoïdales. La partie lisse du corps s'insère dans une douille du gabarit et positionne avec précision l'alésoir. Le diamètre de l'alésoir varie de 7 à 50 mm. L'alésoir est illustré sur la figure.

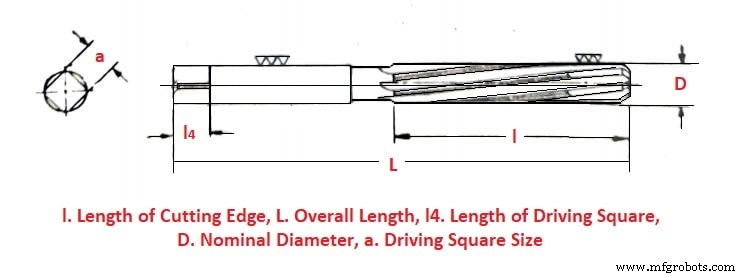

5. Alésoir à main parallèle avec tige parallèle

Cet alésoir est constitué d'arêtes de coupe parallèles à pas conique et biseauté solidaires d'une tige du diamètre nominal des arêtes de coupe, et d'un carré à l'extrémité.

Les cannelures peuvent être droites ou hélicoïdales. L'alésoir à main a une soie carrée et est destiné à être entraîné à la main pour dimensionner avec précision les trous.

Les alésoirs sont censés retirer le minimum de métal de 0:05 à 0 125 mm. Il est légèrement effilé vers l'extrémité sur une distance égale à son diamètre pour faciliter le démarrage. Ce type d'alésoir est illustré sur la figure.

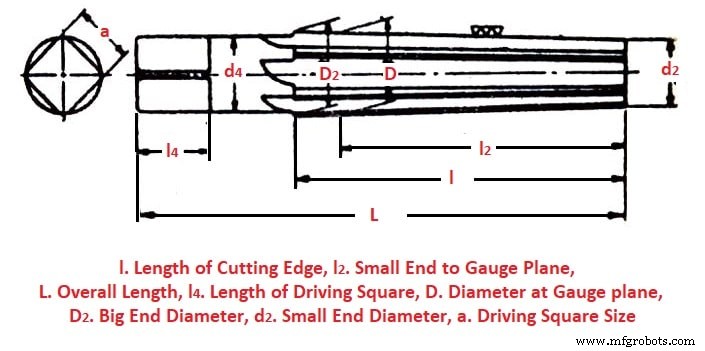

6. Alésoir à douille pour cône morse

Cet alésoir peut être de type à queue droite ou conique et peut être entraîné à la main ou à la machine. Les alésoirs ont des arêtes de coupe coniques adaptées au cône Morse, solidaires d'une tige parallèle ou conique. Les cannelures peuvent être droites ou hélicoïdales.

Les alésoirs sont disponibles en jeu de trois :ébauche, préfinition et finition. Le diamètre des alésoirs est disponible pour la finition. Trous coniques Morse de n° 1 à 6. Un alésoir à douille est illustré sur la figure.

7. Alésoir de coquille

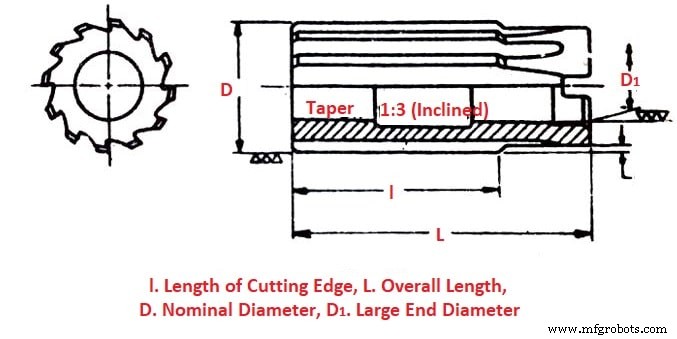

Un alésoir à coquille est représenté sur la figure a un trou axial pour une utilisation sur un arbre, et a des bords de coupe pratiquement parallèles avec une avance biseautée affûtée. Ces types d'alésoirs sont utilisés pour la finition de grands trous afin d'économiser l'outil De nombreuses tailles de coquilles peuvent être interchangées avec un arbre.

Cela permet d'économiser le coût de la tige solide dans chaque cas. L'alésoir à coquille peut être soit du type à mandrin rose pour le dressage du trou, soit du type cannelé pour la finition. Les cannelures peuvent être droites ou hélicoïdales. Le diamètre de l'alésoir varie de 24 à 100 mm.

8. Alésoir à goupille conique

L'alésoir illustré sur la figure peut être entraîné à la main ou à la machine. Celui-ci a des bords de coupe coniques pour les trous adaptés aux broches avec une conicité de 1 sur 50, ayant une tige parallèle ou conique pour maintenir et entraîner l'alésoir. Les cannelures peuvent être droites ou hélicoïdales.

9. Alésoir d'expansion

Un alésoir d'expansion est conçu de telle sorte qu'il peut être ajusté d'une très petite quantité pour compenser l'usure ou pour s'adapter à une certaine variation de la taille du trou. Comme représenté sur la figure pour effectuer la dilatation, l'écrou de serrage est desserré et le bouchon 1 est poussé vers l'intérieur. Cela provoque l'expansion des lames d'une petite quantité.

Applications de l'alésoir

Voici les applications de l'alésoir :

1. Un alésoir est un type d'outil de coupe rotatif principalement utilisé dans le travail des métaux.
2. Un alésoir est un outil utilisé pour élargir ou finir des trous pré-percés, alésés ou carottés pour donner une bonne finition et une dimension exacte.
3. L'alésoir est destiné à être utilisé dans une perceuse à colonne, un tour à tourelle.
4. L'alésoir est également utilisé dans la machine à décolleter.

---
