La conception de référence de badge intelligent comprend un SoC Bluetooth

Atmosic Technologies et E Ink ont ​​annoncé un design de référence pour les applications eBadge. Le projet intègre la technologie de semi-conducteurs Bluetooth à très faible consommation d'énergie de la série M d'Atmosic pour l'Internet des objets (IoT).

Markets and Markets a estimé le marché des badges intelligents à environ 33 millions de dollars d'ici 2025 avec un TCAC de 9,6 % de 2020 à 2025. La croissance des badges intelligents peut être attribuée à la commodité et à la sécurité des transactions et à leur stockage inviolable des informations des utilisateurs. et l'identité.

Un écran de carte numérique nécessite environ 99 % d'énergie en moins que les écrans LED courants dans les téléviseurs et de nombreuses technologies mobiles. Et particulièrement précieux pour les développeurs d'eBadge, le papier numérique ne nécessite aucune énergie pour afficher une image statique.

David Su, PDG d'Atmosic Technologies, a expliqué comment les nouvelles solutions, proposées dans le cadre du projet conjoint Atmosic-E Ink avec l'un des écrans noir et blanc 2,9" ou 3,7" d'E Ink, prennent en charge une consommation ultra-faible et permettent une longue , la durée de vie de la batterie de plusieurs années, qui peut être prolongée à l'aide de la récupération d'énergie sur puce en option. Cet eBadge à faible consommation peut également fournir des mises à jour visuelles, notamment des photos, des informations de localisation, des messages d'alerte et des messages texte. L'utilisation de la récupération d'énergie peut donner à l'eBadge une autonomie pratiquement illimitée.

David Su a ajouté :« Atmosic a la capacité unique de stocker de l'énergie supplémentaire sur un super-cap, ce qui peut encore aider à réduire la taille de la batterie, permettant ainsi des conceptions industrielles rationalisées. Par exemple, dans une application de clavier :Pour une saisie continue (5 touches/sec), le clavier basé sur ATM consomme 90uA. Pour le clavier en mode veille connecté, le clavier basé sur ATM consomme 7,5 uA. »

Papier numérique

Le papier numérique d'E Ink est composé de particules à l'intérieur de microcapsules qui sont enduites d'une couche de film mince et agissent comme une forme d'encre. Au lieu de presser l'encre en permanence sur le papier, les particules d'encre sont automatiquement recyclées pour former de nouvelles lettres et images lorsque l'image d'affichage est mise à jour. L'énergie n'est consommée que lorsqu'une charge électrique réorganise les particules pour former une nouvelle image. De cette façon, le papier numérique est en fait très similaire au papier traditionnel que nous connaissons dans un livre. Les images que nous lisons dans un livre sont statiques et aucune énergie n'est nécessaire pour les afficher. L'énergie n'est utilisée que lorsque nous brûlons une petite quantité de calories pour tourner physiquement la page.

Les écrans ePaper ne sont pas comme les écrans LCD qui utilisent un rétroéclairage pour éclairer les pixels et montrer les images à l'œil humain. La technologie d'E Ink est un écran réfléchissant, tirant parti de la lumière ambiante et utilisant des pigments similaires à ceux de l'encre et du papier. Le système d'encre électronique noir et blanc d'E Ink est composé de millions de minuscules microcapsules, chacune d'environ le diamètre d'un cheveu humain. Chaque microcapsule contient des particules blanches chargées négativement et des particules noires chargées positivement en suspension dans un liquide clair. Lorsqu'un champ électrique positif ou négatif est appliqué, les particules correspondantes se déplacent vers le haut de la microcapsule où elles deviennent visibles pour le spectateur. Cela fait apparaître la surface blanche ou noire à cet endroit.

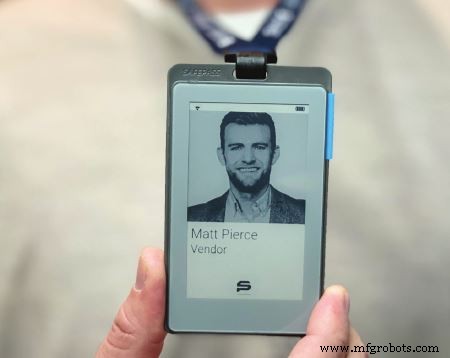

Figure 1 :système eBadge (Source :SafePass)

eBadge pour l'industrie

À l'ère de Covid-19, le suivi de localisation offre un moyen plus efficace de rechercher des contacts. Lorsque des infections se produisent, les organisations peuvent déterminer rapidement quels SafePass sont arrivés dans un rayon spécifié d'autres eBadges, et signaler ces informations aux autorités sanitaires pour soutenir leurs efforts de recherche des contacts. Alors que de nombreuses organisations passent à un modèle hybride où les employés peuvent travailler à domicile deux ou trois jours par semaine, ils seront moins souvent vus au sein d'un complexe d'entreprise. Lorsque des centaines ou des milliers d'employés se voient en personne beaucoup moins fréquemment, certains peuvent être perçus comme des étrangers virtuels qui peuvent appartenir ou non au complexe. Cela rendra encore plus important pour les gens d'être facilement reconnaissables avec un eBadge très visible à tout moment.

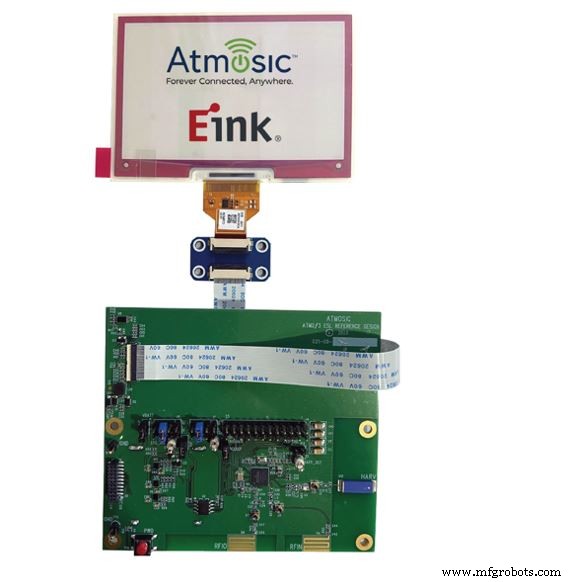

Figure 2 :Conception de référence du badge électronique (Source :Atmosic)

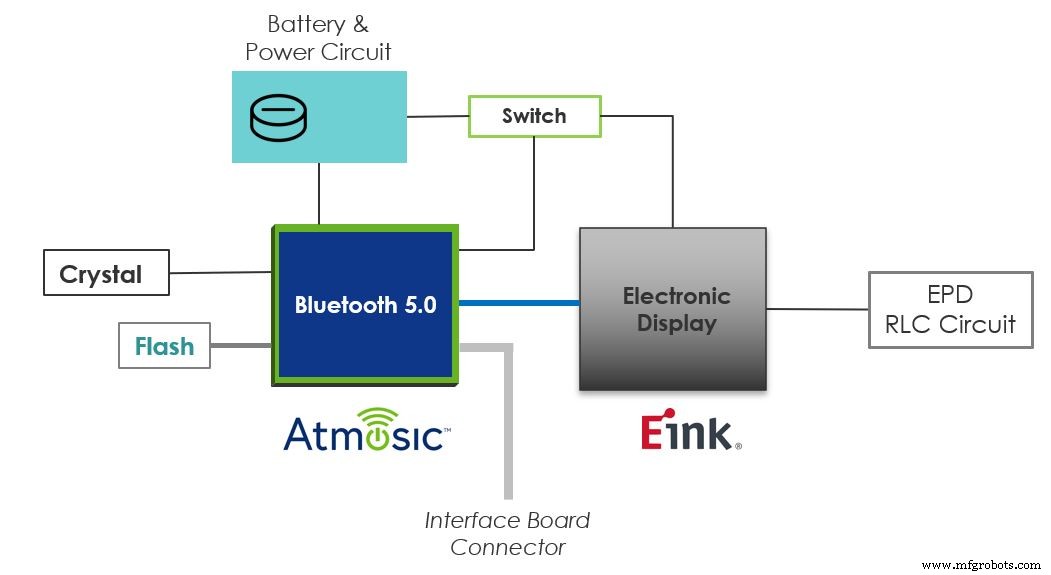

Figure 3 : Schéma de l'eBadge (Source :Atmosic)

David Su a souligné que le faible budget d'alimentation offert par les solutions d'Atmosic permet aux développeurs d'ajouter une gamme de fonctionnalités pour créer une solution eBadge sécurisée et rentable qui peut fonctionner sur la même batterie pendant plusieurs années. Pour les applications IoT à la périphérie, l'énergie peut être récupérée à partir de signaux RF dans l'air pour alimenter une puce Bluetooth ou peut combiner une minuscule puce de supercondensateur avec une cellule solaire de la taille d'un ongle.

Grâce aux caractéristiques particulières de l'encre électronique, il n'est pas nécessaire d'alimenter l'écran en continu :il suffit de fournir de l'énergie lorsque l'électricité est nécessaire pour déplacer les pigments. Cela permet d'économiser de l'énergie et la batterie peut durer plus d'un mois.

Le kit s'utilise verticalement ou horizontalement avec une petite pile bouton CR2032. « L'eBadge fournit des mises à jour visuelles, notamment une photo, des informations de localisation, des messages d'avertissement et des messages texte. L'utilisation de la récupération d'énergie peut donner à l'eBadge une autonomie pratiquement illimitée », a déclaré Su.

La plate-forme s'appuie sur la série M d'Atmosic. Pour réduire radicalement la dépendance vis-à-vis des batteries pour l'IoT, Atmosic a développé trois technologies innovantes dans cette série :la radio à faible puissance, le réveil à la demande et la récupération d'énergie contrôlée. Atmosic a adopté une approche agnostique sans fil pour déterminer la base la plus économe en énergie pour ses premières solutions de connectivité IoT.
