Définir l'amincissement des copeaux

L'amincissement des copeaux est un phénomène qui se produit avec des profondeurs de coupe radiales (RDOC) variables et se rapporte à l'épaisseur des copeaux et à l'avance par dent. Bien que ces deux valeurs soient souvent confondues, ce sont des variables distinctes qui ont un impact direct l'une sur l'autre. L'avance par dent se traduit directement par la vitesse d'avance de votre outil et est communément appelée pouces par dent (IPT) ou charge de copeaux.

Téléchargez dès aujourd'hui le guide de fraisage haute efficacité gratuit de plus de 50 pages

Épaisseur du copeau

L'épaisseur des copeaux est souvent négligée. Il fait référence à l'épaisseur réelle de chaque copeau coupé par un outil, mesurée à sa plus grande section transversale. Les utilisateurs doivent veiller à ne pas confondre épaisseur de copeau et avance par dent, car elles sont directement liées aux conditions de coupe idéales.

Comment se produit l'amincissement des copeaux

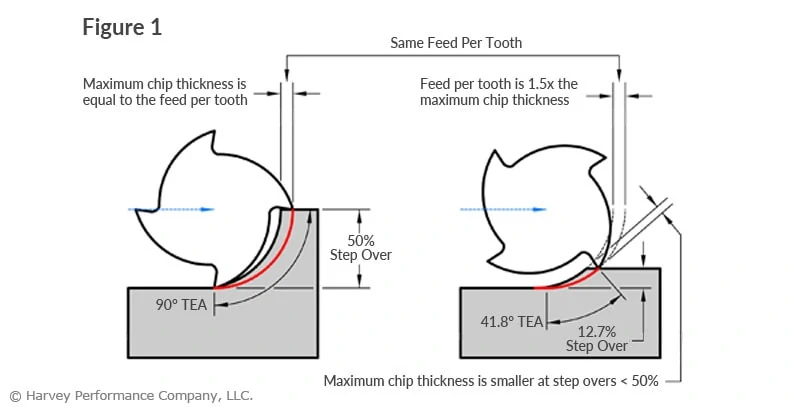

Lors de l'utilisation d'un pas de 50 % (côté gauche de la Figure 1 ), l'épaisseur de copeau et l'avance par dent sont égales. Chaque dent engagera la pièce à angle droit, permettant une action de coupe plus efficace et évitant autant que possible les frottements. Une fois que le RDOC tombe en dessous de 50 % du diamètre de la fraise (côté droit de la Figure 1 ), l'épaisseur maximale des copeaux diminue, modifiant ainsi les conditions de coupe idéales de l'application. Cela peut entraîner une mauvaise finition des pièces, des temps de cycle inefficaces et une usure prématurée des outils. Un réglage correct des paramètres de fonctionnement peut grandement aider à réduire ces problèmes.

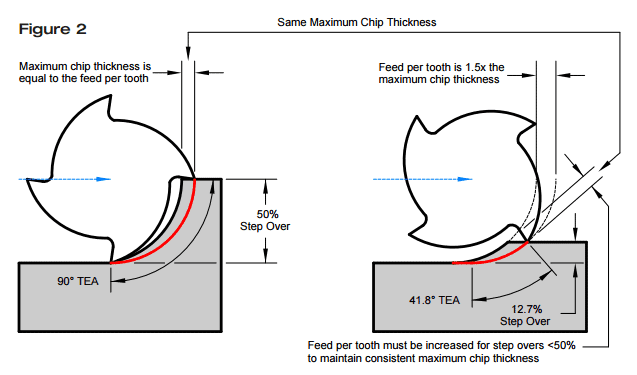

L'objectif est d'obtenir une épaisseur de copeau constante en ajustant la vitesse d'avance lors de la coupe à différents RDOC. Cela peut être fait avec l'équation suivante en utilisant le diamètre de l'outil (D), le RDOC, l'épaisseur du copeau (CT) et la vitesse d'alimentation (IPT). Pour l'épaisseur des copeaux, utilisez la valeur recommandée d'IPT à un pas de 50 %. Trouver une vitesse d'alimentation ajustée est aussi simple que de brancher les valeurs souhaitées et de résoudre l'IPT. Cela permet de maintenir l'épaisseur du copeau constante à différentes profondeurs de coupe. L'ajustement est illustré dans la Figure 2.

Pouces par dent (ajustement de l'amincissement des copeaux)

Bénéfices durables

En résumé, le but de ces ajustements d'amincissement des copeaux est de tirer le meilleur parti de votre outil. Le maintien d'une épaisseur de copeau constante garantit qu'un outil effectue autant de travail que possible dans une coupe donnée. D'autres avantages incluent :un frottement réduit, des taux d'enlèvement de matière accrus et une durée de vie de l'outil améliorée.
