Guide du débutant sur l'emboutissage de tôle

Beaucoup de produits modernes sont robustes mais très légers bien qu'ils soient en métal. La raison en est que la conception du produit a été perfectionnée à un tel degré que nous pouvons créer des structures même très chargées à partir de fines feuilles de métal. L'emboutissage de tôle est l'une des technologies qui nous permet de créer la forme souhaitée, comme des objets à parois minces.

Qu'est-ce que l'emboutissage de métal ?

L'emboutissage de tôle est un processus de fabrication qui ne soustrait ni n'ajoute de matière aux futures pièces. Cette méthode utilise le formage pour amener des tôles droites dans la forme souhaitée. Fondamentalement, vous pliez des tôles sur un équipement spécialisé à l'aide de matrices et de poinçons spéciaux. Généralement, le processus ne nécessite aucun chauffage de la feuille et n'a donc aucune distorsion thermique dans la surface de la matrice. Ce fait rend le processus d'emboutissage des métaux économique et respectueux de l'environnement. Cependant, si vous avez besoin d'une pièce fabriquée à partir d'une tôle épaisse, la force nécessaire pour la plier peut être trop importante. C'est à ce moment-là que vous devrez chauffer le métal et vous référer au forgeage.

Types de processus d'emboutissage de tôle

Il existe de nombreux procédés d'emboutissage de métal différents. Chacun d'eux est assez basique, mais en combinaison, ils peuvent produire presque toutes les géométries possibles. Voici les procédés d'emboutissage de tôle les plus répandus.

Le découpage est souvent la première opération à effectuer parmi les processus d'emboutissage. Il nécessite une presse à emboutir avec un poinçon pointu. Les tôles sont généralement fournies dans de grandes tailles telles que 3×1,5 m. La majorité des pièces ne sont pas aussi grandes, vous devrez donc couper la section de la feuille pour votre pièce, et ce serait idéal pour obtenir le contour souhaité de la pièce finale ici. Ainsi, la suppression est appliquée pour obtenir le contour dont vous avez besoin. Notez qu'il existe d'autres moyens de réaliser un flan de tôle comme la découpe laser, la découpe plasma ou la découpe jet d'eau.

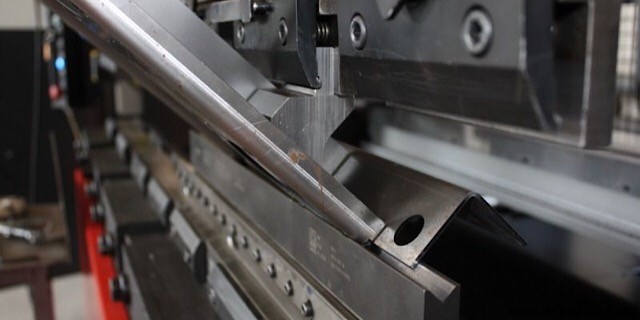

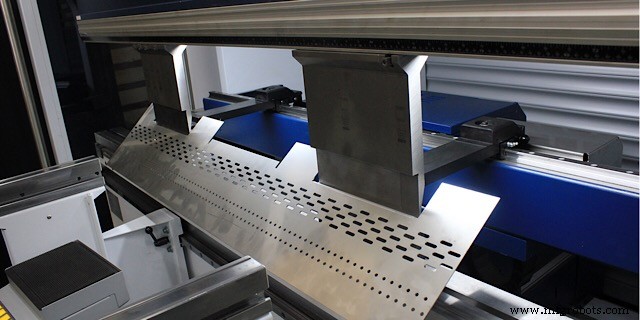

Le pliage est l'opération de base pour réaliser les pièces d'emboutissage métalliques les plus simples. Vous pliez simplement une tôle le long d'une ligne droite au degré requis. Pour ce faire, vous aurez besoin d'une matrice d'emboutissage avec une cavité en forme de V, fabriquée selon l'angle requis et un poinçon correspondant.

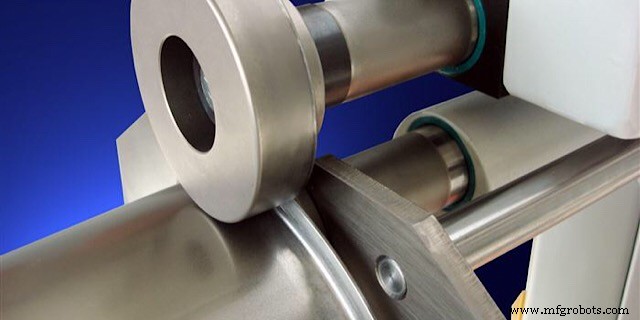

Le bridage est fondamentalement similaire au cintrage mais se fait le long d'une ligne courbe. Cela rend l'opération légèrement plus complexe et un équipement de bridage spécial doit être acheté.

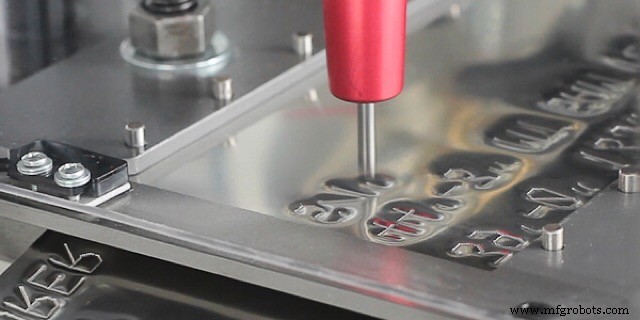

Le gaufrage est très similaire à la gravure mais le second coupe une petite partie du métal pour créer un logo ou un signe sur une pièce métallique tandis que le gaufrage utilise un poinçon préconfiguré pour faire l'indentation sous la forme du message ou de l'image requis.

La frappe est similaire au gaufrage car elle est également utilisée pour créer des motifs ou des messages sur la tôle. Cependant, lorsque vous gaufrez une feuille, vous obtiendrez une indentation d'un côté et un motif en saillie de l'autre côté de la pièce. La frappe est différente à cet égard. Il utilise beaucoup plus de pression pour accomplir. Au lieu d'un poinçon, une matrice avec une cavité est poussée dans la pièce jusqu'à ce que des déformations plastiques se produisent et que le métal s'écoule dans la cavité de la matrice. Le résultat est un motif en saillie d'un côté de la pièce et une surface lisse de l'autre côté sans aucune indentation.

L'étirement est un processus très apprécié par les constructeurs automobiles. Le processus consiste à fixer les bords de la feuille dans des gabarits spéciaux et à tirer. Il n'y a pas d'autre opération de formage, la feuille est simplement étirée. Mais le résultat donne une feuille très lisse. C'est ainsi que ces belles carrosseries de voitures sont si lisses et fluides.

Matrices d'emboutissage de tôle

Les matrices sont les éléments les plus importants pour garantir les dimensions et la précision de la tôle emboutie. Un système de matrice typique doit inclure la matrice avec une cavité et un poinçon correspondant, il est donc préférable de les concevoir ensemble. Le matériau des matrices d'emboutissage de tôle à froid dépend du numéro de lot prévu. Si vous allez produire des pièces identiques en nombres à 5 ou 6 chiffres, vous aurez besoin d'acier instrumental trempé pour que les matrices résistent aux charges. Si vous fabriquez des pièces en tôle personnalisées, vous pouvez le faire avec de l'acier simple ou même certains des alliages d'aluminium les plus robustes. Les techniques de prototypage rapide qui utilisent l'usinage CNC de l'aluminium peuvent fabriquer de telles matrices en quelques jours, ce qui vous permet d'obtenir des prototypes très rapidement, mais pour fabriquer des matrices durables, vous aurez besoin de temps et d'investissements considérables dans les services d'emboutissage de tôle.

Machines d'emboutissage de tôle

Les procédés d'emboutissage de tôles nécessitent un équipement spécial. Les machines les plus couramment utilisées sont les presses à emboutir. Une presse est essentiellement une machine qui peut appuyer sur une ébauche métallique dans le but de la former de la manière requise. En fonction de la fréquence de son utilisation et du nombre de pièces qui y sont fabriquées par an et de leur épaisseur, il peut être mécanique ou hydraulique, manuel ou CNC. Les presses hydrauliques CNC sont les machines les plus performantes pour l'emboutissage de tôles. S'ils sont équipés d'un dispositif d'alimentation automatique des feuilles, ils peuvent fabriquer des pièces métalliques embouties sans aucune intervention du machiniste.

Matériaux d'estampage de tôle sur mesure

Voici de nombreux matériaux d'emboutissage de tôle personnalisés que vous pouvez choisir ci-dessous :

• Acier laminé à froid
• Acier laminé à chaud
• Acier inoxydable
• Aluminium
• Galvanisé
• Cuivre au béryllium
• Laiton

Comment assembler des pièces d'emboutissage de métal

Vous avez besoin d'une excellente solution qui vous permette de produire de petites quantités de pièces métalliques avec des coûts abordables et une grande précision ? Demandez un devis pour en savoir plus.

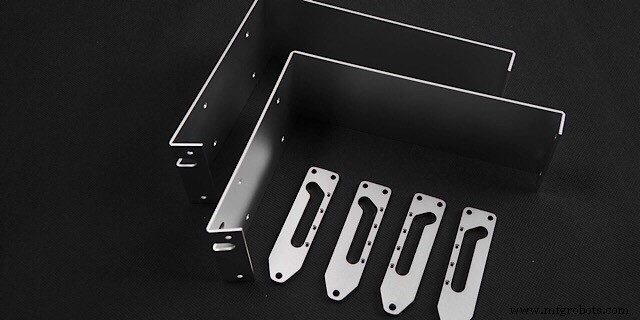

Après avoir fabriqué les pièces en tôle requises, vous pouvez utiliser un certain nombre de techniques d'assemblage pour finir facilement le produit. Par exemple, le rivetage de tôles, largement utilisé dans l'industrie aérospatiale, est un moyen simple de créer des assemblages métalliques emboutis complexes sans déformation thermique inutile. Vous devrez faire des trous pour les rivets avant l'assemblage. Le rivet est une sorte de boulon enfoncé dans le trou puis déformé pour fixer les pièces en place.

Les pièces de soudage en métal sont une autre façon de le faire. Il existe deux options de soudage qui vous seront très utiles si vous souhaitez en faire votre choix d'opération d'assemblage.

Le soudage ponctuel est une méthode de soudage extrêmement rapide, facile et de haute qualité. Les deux feuilles sont placées entre des électrodes cylindriques. Les électrodes serrent les feuilles et chauffent la zone où les pièces se touchent jusqu'à ce qu'elles fondent et les fusionnent. L'ensemble de l'opération prend moins d'une minute.

Le soudage à l'arc est le procédé de soudage le plus courant et son principal avantage est qu'il vous permet de réaliser facilement des joints étanches. Par conséquent, si vous fabriquez une sorte de réservoir, le soudage à l'arc vous aidera à coup sûr.
