eDOT : Horloge Arduino précise et station météo avec télécommande IR intégrée

Composants et fournitures

Composant	Quantité
Microchip ATMEGA 328P-PU	1
MAXIM MAX7219	6
BOSCH BME280 (carte breakout GY-BMEP)	1
Afficheur LED matrice 8x8 Adafruit Luckylight M1603095	6
DS3231 (horloge temps réel RTC)	1
Arduino Nano R3	1
Arduino UNO	1
eDOTcore (carte de contrôle personnalisée)	1

Outils et machines nécessaires

• Imprimante 3D Flashforge Dreamer

Applications et services en ligne

• Arduino IDE

À propos de ce projet

eDOT

eDOT est une horloge de précision et une station météo basées sur Arduino, avec récepteur IR intégré et réglage automatique de la luminosité.

• Conçu pour être facilement extensible (module Wi-Fi, etc.).
• Ses six matrices LED 8x8 permettent d'afficher de nombreux types d'informations : capteurs internes, messages défilants personnalisés, ou données sans fil depuis Internet (flux RSS, etc.).
• Très faible consommation, design simple et élégant combinant façade en verre et corps en pièces 3D imprimées.
• Projet en cours de développement, mis à jour régulièrement.

Téléchargez les pièces 3D sur Thingiverse.

Voir aussi ma chaîne YouTube pour d'autres projets : youtube.com/channel/UCbIomyFKzBiLHqEb2xv9GHQ

Nomenclature (B.O.M.)

• 1 × Demi-corps gauche imprimé 3D
• 1 × Demi-corps droit imprimé 3D
• 1 × Couvercle gauche imprimé 3D
• 1 × Couvercle droit imprimé 3D
• 2 × Pieds imprimés 3D
• 12 × Supports d'affichage imprimés 3D
• 1 × Verre brunis 240×75×5 mm
• 1 × Filtre orange
• 6 × Afficheurs matrice 8x8 Adafruit Luckylight M1603095 (blanc)
• 6 × Cartes contrôleur MAX7219
• 1 × Carte breakout USB
• 1 × Carte breakout BME280
• 1 × Puce DS3231
• 1 × Récepteur IR type IRM-56384
• 1 × Photorésistance type LDR-07
• 1 × ATMEGA328PU (carte Arduino personnalisée)
• 6 × Boutons tactiles OMRON 12 mm

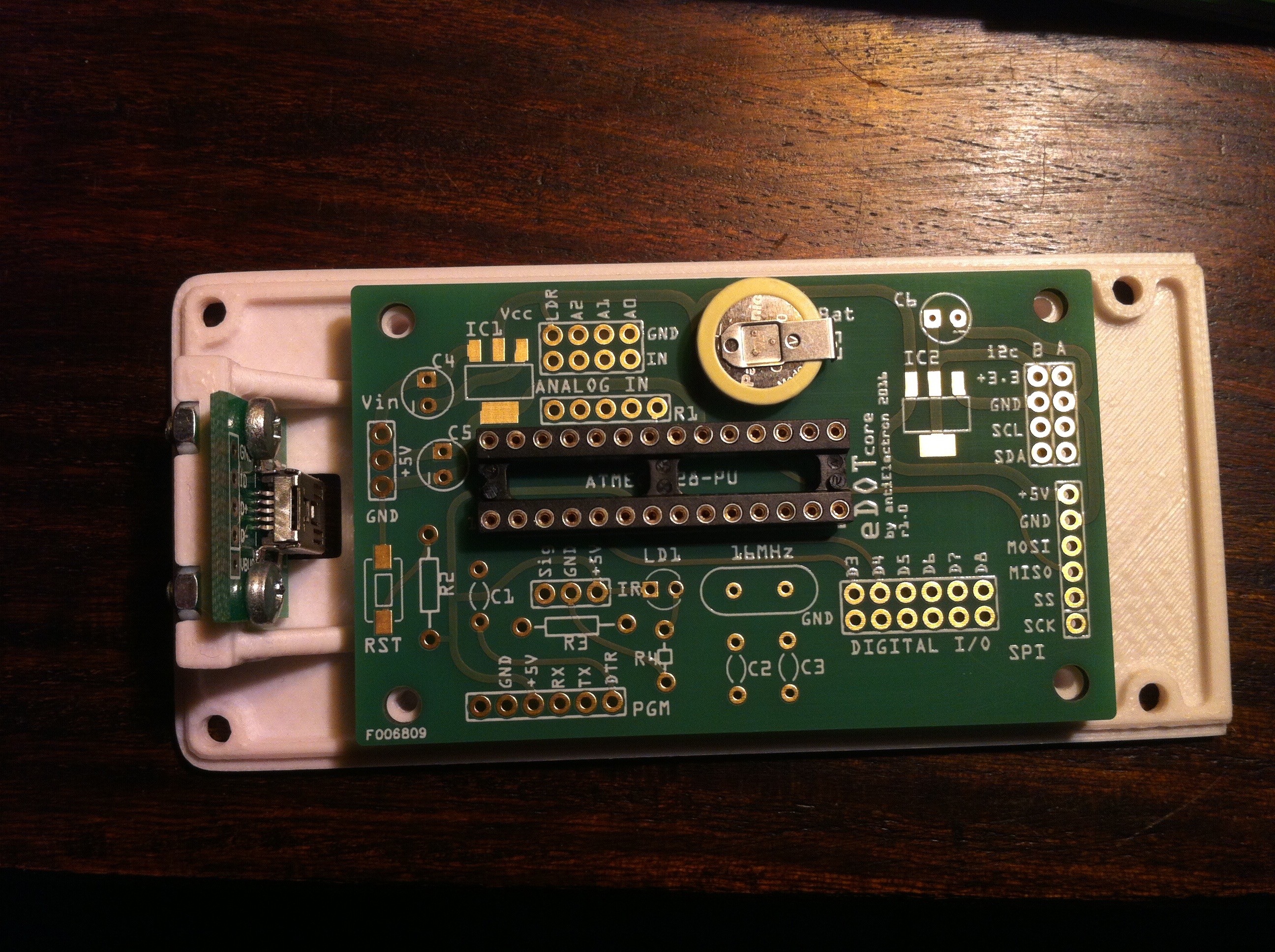

Carte PCB eDOTcore

J'ai enfin reçu les premiers prototypes de la carte de contrôle pour eDOT.

Aller à la page du projet eDOTcore

Code

eDOT : Station météo polyvalente et horloge de précision Arduino

// eDOT: Versatile precision weather station and clock
// HISTORIQUE
// 11/12/2105 Ajout coefficients d'étalonnage
// 09/06/2016 Luminosité automatique
// 09/06/2016 Ordonnanceur de tâches
// 07/08/2016 Écran de démarrage eDOT

#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Max72xxPanel.h>
#include <Average.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>
#include "RTClib.h"
#include <EasyScheduler.h>

Adafruit_BME280 bme; // I2C
RTC_DS3231 rtc;

int pinCS = 10; // CS sur cette broche, DIN sur MOSI, CLK sur SCK (cf SPI)
int numberOfHorizontalDisplays = 7;
int numberOfVerticalDisplays = 1;
Max72xxPanel matrix = Max72xxPanel(pinCS, numberOfHorizontalDisplays, numberOfVerticalDisplays);

#define TEMPERATURE 0
#define HUMIDITY 1
#define PRESSURE 2
#define TIME 3
#define DAY 4
#define DATE 5

float temp, tempavg; char tempf[8];
float hum, humavg; char humf[8];
float press, pressavg; char pressf[8];
int screen = 0;
long previousLEDMillis = 0;
long LEDInterval = 5000;
int screenMax = 5;
bool screenChanged = true;
float lightsens, screenBrt = 0, lightsensavg;

Average<float> avetemp(60);
Average<float> avehum(60);
Average<float> avepress(60);
Average<float> avelightsens(40);

// Coefficients d'étalonnage
float temp_o = -1.70, temp_s = 1.0, temp_lin;
float hum_o = 2.45, hum_s = 1.0, hum_lin;
float press_o = 0.0, press_s = 1.0, press_lin;
float brt_o = -4, brt_s = 1.35;

Schedular Task1;
Schedular Task2;

void setup() {
  Task1.start(); Task2.start();
  Wire.begin();
  bme.begin(0x76);
  matrix.setIntensity(screenBrt); // 0-15
  // Orientation des 8 afficheurs (0 à 7)
  for (int i = 0; i < 8; i++) matrix.setRotation(i, 1);
  rtc.begin();
  // rtc.adjust(DateTime(F(__DATE__), F(__TIME__))); // Décommenter pour régler l'heure

  // Écran de démarrage eDOT
  matrix.fillScreen(0); matrix.write();
  matrix.setCursor(12,0); matrix.print("eDOT");
  for(screenBrt = 0; screenBrt <= 15; screenBrt++) {
    delay(25); matrix.setIntensity(screenBrt); matrix.write();
  }
  delay(250);
  for(screenBrt = 15; screenBrt >= 0; screenBrt--) {
    delay(50); matrix.setIntensity(screenBrt); matrix.write();
  }
  delay(500);
  matrix.fillScreen(0); matrix.write();
  delay(1000);
}

void loop() {
  Task1.check(acq1, 500);
  Task2.check(acq2, 20);
}

void acq1() {
  // ACQUISITION ET MOYENNAGE
  temp = bme.readTemperature(); avetemp.push(temp); tempavg = avetemp.mean();
  hum = bme.readHumidity(); avehum.push(hum); humavg = avehum.mean();
  press = bme.readPressure(); avepress.push(press); pressavg = avepress.mean();
  DateTime now = rtc.now();
  outSec = now.second(); outMin = now.minute(); outHour = now.hour();
  outday = now.day(); outmonth = now.month(); outyear = now.year() - 2000;
  dow = now.dayOfTheWeek();
}

void acq2() {
  lightsens = analogRead(A3);
  avelightsens.push(lightsens);
  lightsensavg = avelightsens.mean();
  screenBrt = constrain(((lightsensavg / 1023.0 * 15) * brt_s + brt_o), 0, 15);
  matrix.setIntensity(screenBrt);

  // LINÉARISATION DES DONNÉES
  temp_lin = tempavg * temp_s + temp_o;
  hum_lin = humavg * hum_s + hum_o;
  press_lin = pressavg * press_s + press_o;

  unsigned long currentLEDMillis = millis();
  if (currentLEDMillis - previousLEDMillis > LEDInterval) {
    previousLEDMillis = currentLEDMillis;
    screen++;
    if (screen > screenMax) screen = 0;
    screenChanged = true;
  }

  // if (screenChanged) { screenChanged = false; ... }
  switch(screen) {
    case TEMPERATURE:
      dtostrf(temp_lin, 4, 2, tempf);
      matrix.setCursor(6,0); matrix.setTextSize(1); matrix.setTextColor(255);
      matrix.print(tempf); matrix.drawRect(37,0,2,2,255); matrix.setCursor(40,0); matrix.print("C");
      matrix.write(); matrix.fillScreen(0);
      break;
    case HUMIDITY:
      dtostrf(hum_lin, 4, 2, humf);
      matrix.setCursor(6,0); matrix.setTextSize(1); matrix.setTextColor(255);
      matrix.print(humf); matrix.setCursor(37,0); matrix.print("%");
      matrix.write(); matrix.fillScreen(0);
      break;

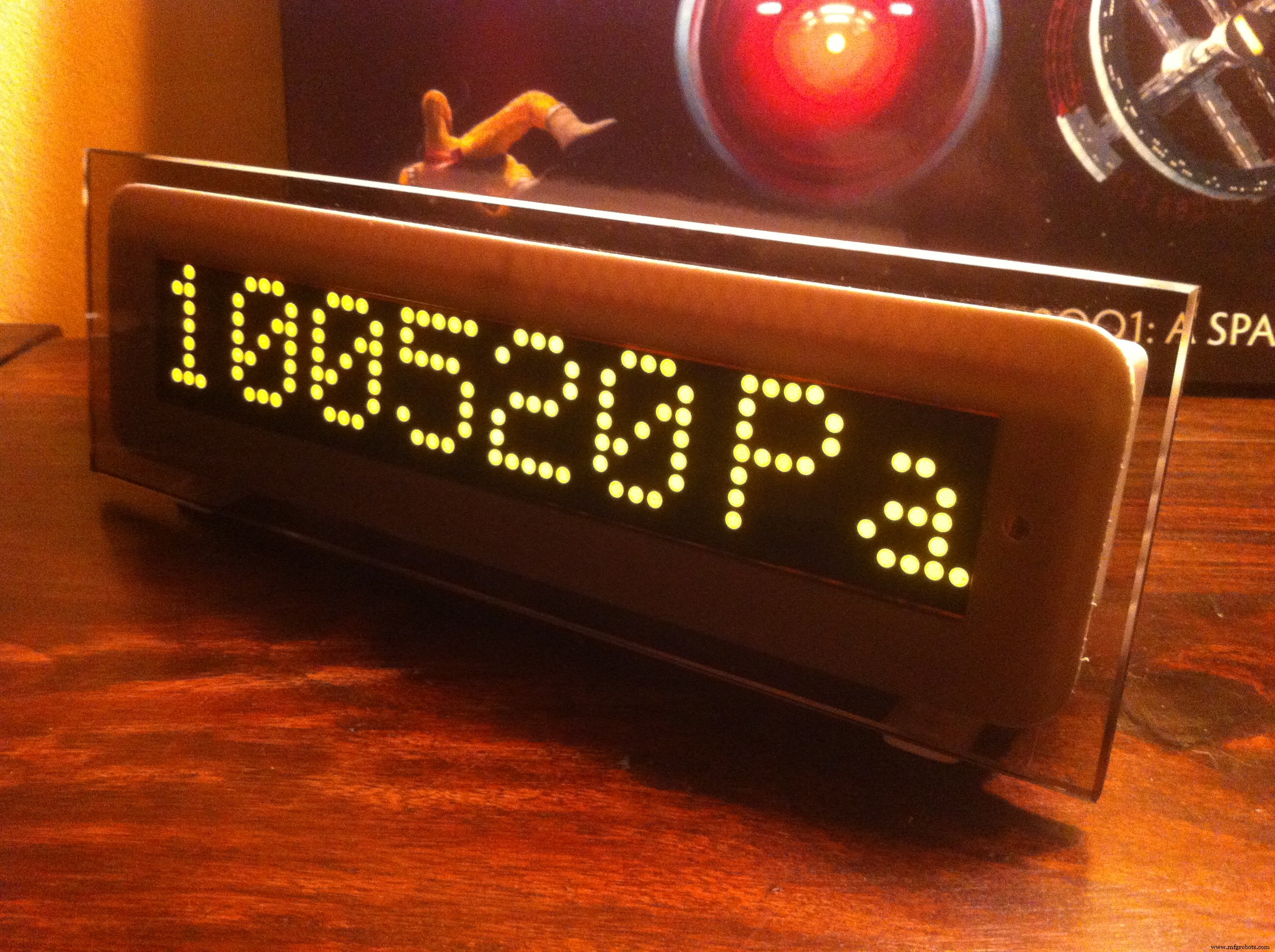

    case PRESSURE:
      dtostrf(press_lin, 6, 0, pressf);
      matrix.setCursor(0,0); matrix.setTextSize(1); matrix.setTextColor(255);
      matrix.print(pressf); matrix.setCursor(37,0); matrix.print("Pa");
      matrix.write(); matrix.fillScreen(0);
      break;
    case TIME:
      matrix.setCursor(0,0); matrix.setTextSize(1); matrix.setTextColor(255);
      if (outHour < 10) matrix.print("0");
      matrix.print(outHour); matrix.print(":");
      if (outMin < 10) matrix.print("0");
      matrix.print(outMin); matrix.print(":");
      if (outSec < 10) matrix.print("0");
      matrix.print(outSec);
      matrix.write(); matrix.fillScreen(0);
      break;

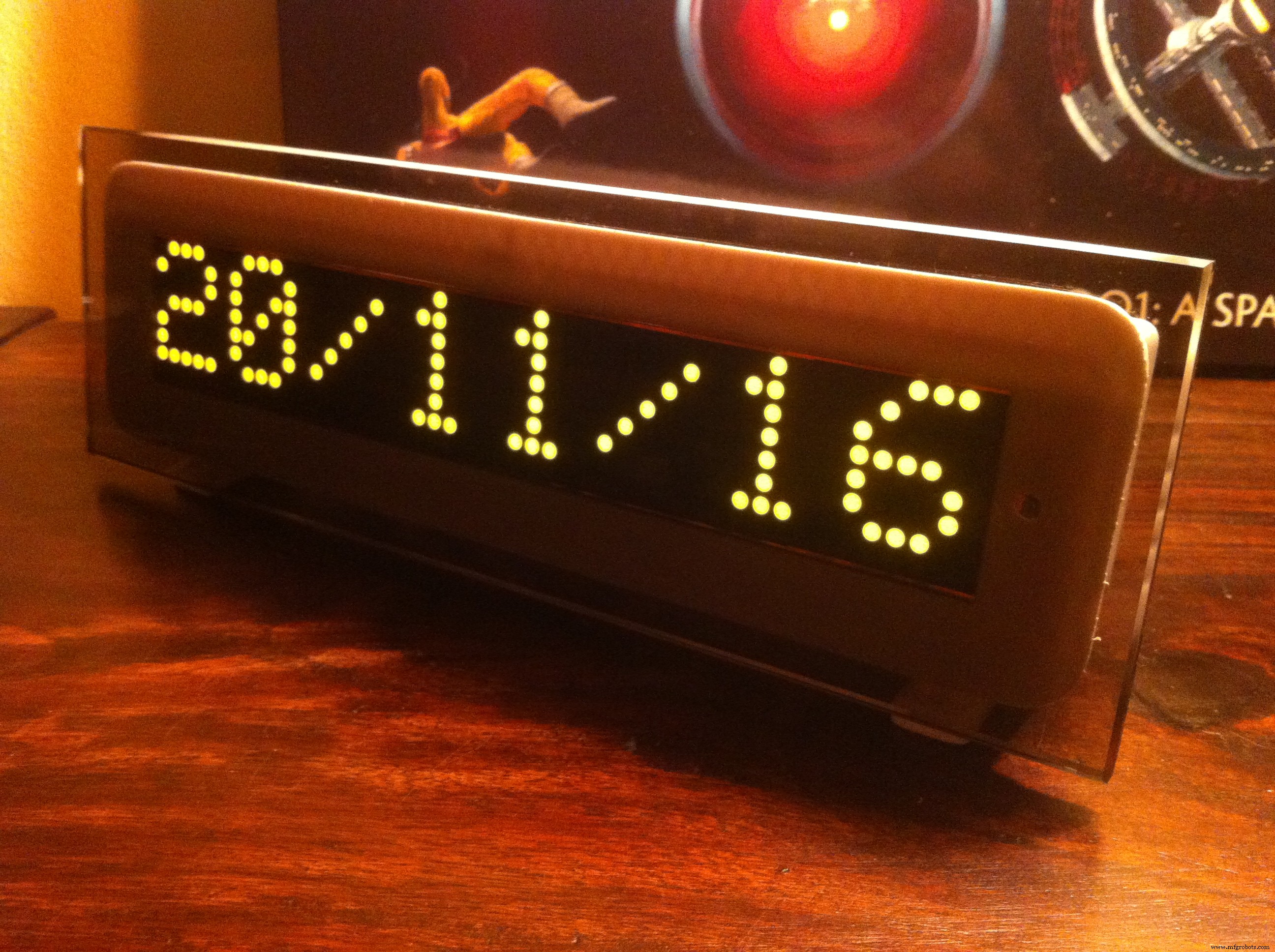

    case DATE:
      matrix.setCursor(0,0); matrix.setTextSize(1); matrix.setTextColor(255);
      if (outday < 10) matrix.print("0");
      matrix.print(outday); matrix.print("/");
      if (outmonth < 10) matrix.print("0");
      matrix.print(outmonth); matrix.print("/");
      matrix.print(outyear);
      matrix.write(); matrix.fillScreen(0);
      break;
    case DAY:
      matrix.setCursor(15,0); matrix.setTextSize(1); matrix.setTextColor(255);
      matrix.print(daysOfTheWeek[dow]);
      matrix.write(); matrix.fillScreen(0);
      break;
  }
}
