Fréquencemètre simple bricolage jusqu'à 6,5 MHz

Outils et machines nécessaires

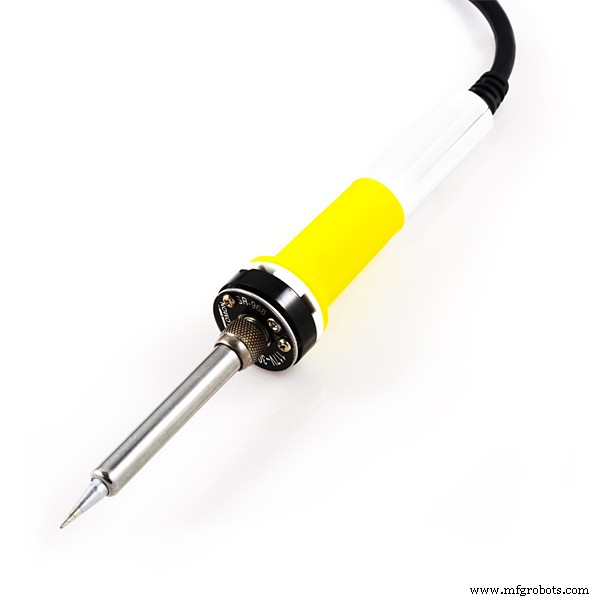

Fer à souder (générique)

Applications et services en ligne

Arduino IDE

À propos de ce projet

L'appareil présenté dans la vidéo est un fréquencemètre fabriqué à l'aide d'un microcontrôleur Arduino Nano. Il peut mesurer la fréquence de signaux de formes rectangulaires, sinusoïdales et triangulaires.

Sa plage de mesure va de quelques hertz à 6,5 mégahertz. Trois intervalles de temps de mesure sont également disponibles - 0,1, 1 et 10 secondes. Si nous ne mesurons que des signaux rectangulaires, alors il n'y a pas besoin d'un amplificateur de mise en forme et le signal est transmis directement à la broche numérique 5 d'Arduino.

Le code est très simple grâce à la bibliothèque "FreqCount" que vous pouvez également télécharger ci-dessous.

L'appareil est très simple et se compose de plusieurs éléments :

- Microcontrôleur Arduino Nano

- Carte amplificateur de mise en forme

- Écran LCD

- Sélecteur de forme de signal d'entrée

- Entrée JACK

- et Intervalle de temps :on peut choisir trois intervalles 0,1 -1 -et 10 secondes.

Comme vous pouvez le voir dans la vidéo, l'instrument est très précis dans toute la plage, et nous pouvons également calibrer le fréquencemètre avec la procédure simple décrite ci-dessous :

Dans le dossier des bibliothèques Arduino, recherchez la bibliothèque FreqCount,

dans le fichier FreqCount.cpp recherchez les lignes :

#si défini (TIMER_USE_TIMER2) &&F_CPU ==12000000L

float correct =count_output * 0.996155 ;

et remplacez-les par :

#si défini (TIMER_USE_TIMER2) &&F_CPU ==16000000L

float correct =count_output * 1.000000;

où 1.000000 est votre facteur de correction, le

la correction doit être effectuée en appliquant 1 MHz à l'entrée du fréquencemètre.

Après avoir modifié le fichier, téléchargez un nouveau croquis sur la carte Arduino.

Enfin, le fréquencemètre est intégré dans un boîtier en plastique approprié et constitue un autre instrument utile dans le laboratoire électronique.

Code

• Code
• FreqCount-maître

CodeC/C++

#include //https://github.com/PaulStoffregen/FreqCount/archive/master.zip#include LiquidCrystal lcd(12, 11, 6, 4, 3, 2 ); // RS, E, D4, D5, D6, D7void setup() { lcd.begin (16, 2); // LCD 16X2 pinMode (7, INPUT); FreqCount.begin(1000);}unsigned long f;float f0;int x,n=3,r;void loop() { if(digitalRead(7)==HIGH){n++;x=0;delay(100);} lcd.setCursor(0,1) ; if(n==1){x++;if(x==1){FreqCount.begin(100);}r=-1;lcd.print("T =0.1 s ");} if(n==2 ){x++;if(x==1){FreqCount.begin(10000);}r=1;lcd.print("T =10 s ");} if(n==3){x++;if(x ==1){FreqCount.begin(1000);}r=0;lcd.print("T =1 s ");} if(n>3){n=1;} lcd.setCursor(0,0); lcd.print("F ="); if(f>=1000000 &&n==3){f0=f/1000000.0;lcd.print(f0,6+r);lcd.print(" MHz");} if(f<1000000 &&n==3 ){f0=f/1000.0;lcd.print(f0,3+r);lcd.print(" kHz");} if(f>=100000 &&n==1){f0=f/100000.0;lcd. print(f0,6+r);lcd.print(" MHz");} if(f<100000 &&n==1){f0=f/100.0;lcd.print(f0,3+r);lcd. print(" kHz");} if(f>=10000000 &&n==2){f0=f/10000000.0;lcd.print(f0,6+r);lcd.print("MHz");} if( f<10000000 &&n==2){f0=f/10000.0;lcd.print(f0,3+r);lcd.print(" kHz");} if (FreqCount.available()) { f =FreqCount. lire(); lcd.setCursor(10,1);lcd.print("***"); } délai (200); lcd.clear();}

FreqCount-masterC/C++

Aucun aperçu (téléchargement uniquement).

Schémas
