Arduino UNO joue l'hymne national indien – Prototype matériel simple

Composants et fournitures

Composant	Quantité
Arduino UNO	1
Module carte micro SD (Bitcraze)	1
Haut-parleur 3W, 4 Ω	1
Transistor NPN usage général (BC547)	1

À propos de ce projet

Bonjour à tous,

J'ai développé un prototype matériel qui joue l'hymne national indien.

Composants

Il vous faut :

• Une carte Arduino (n'importe laquelle)
• Module carte SD
• Haut-parleur 4 Ω
• Transistor BC547
• Résistance 1 kΩ

Câblez selon le schéma électrique.

Une bibliothèque est nécessaire pour lire votre chanson préférée, trouvée ici :

Cette méthode ne fonctionne que pour les fichiers WAV. Convertissez votre fichier avec ces paramètres :

• Fichier WAV
• 8-bit
• Taux d'échantillonnage 8-32 kHz
• Mono

https://github.com/TMRh20/TMRpcm/wiki#functions

Conversion facile :

Avec iTunes :

Cliquez sur Édition → Préférences → Paramètres d'importation
Changez le menu déroulant en « WAV Encoder » et Réglage : « Personnalisé → 16.000 kHz à 32 kHz, 8-bit, Mono »
Clic droit sur n'importe quel fichier dans iTunes → « Créer une version WAV »

Avec Audacity :

Pistes → Piste stéréo vers mono
Fréquence du projet (Hz) → 32000, 22050, 16000 ou 11025
Fichier → Exporter → Type : Autres fichiers non compressés → Options...
Sélectionnez WAV, PCM non signé 8 bits

Copiez ensuite le fichier sur la carte SD via l'ordinateur.

Voici le résultat (audio non inclus ici).

Code

• Code

Code C/C++

#include "SD.h"
#define cs 4
#include "TMRpcm.h"
#include "SPI.h"
TMRpcm Bz;

void setup(){
  Bz.speakerPin = 9;
  Serial.begin(9600);
  if (!SD.begin(cs)) {
    return;
  }
}

void loop() {
  Bz.setVolume(4);
  Bz.play("na.wav");
  delay(58000); // Durée du morceau
}

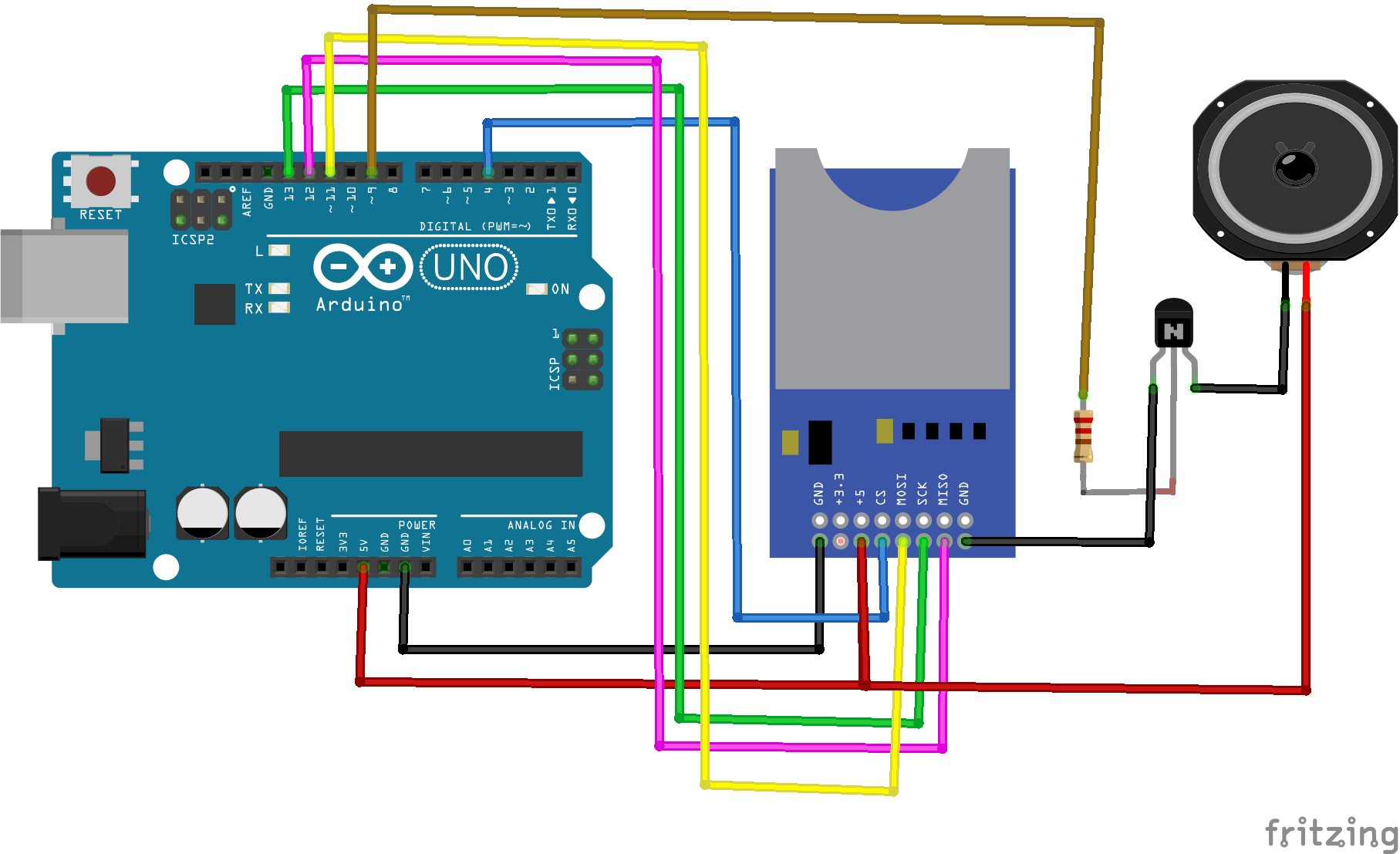

Schémas

Brochage BC547 Fritzing : E B C
