Dispositif de mesure précis de pression et débit d'air avec capteur analogique

Composants et fournitures

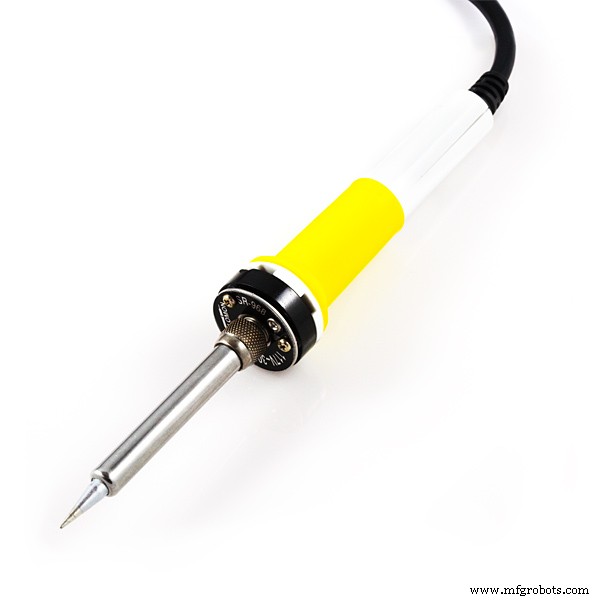

Outils nécessaires

À propos de ce projet

Ce projet présente un dispositif de mesure de pression différentielle et de vitesse d'air utilisant un capteur analogique, un amplificateur d'instrumentation et un Arduino UNO. Les mesures sont affichées en temps réel sur un écran LCD 16×2.

Code

Conversion pression différentielle → vitesse d'air (m/s)

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd(0x27, 2, 1, 0, 4, 5, 6, 7, 3, POSITIVE);

float CurrentReading;
float Sum;
float Average;
float MeasuresN = 2500;  // Nombre de mesures pour la moyenne
float Flow;

void setup() {
  Serial.begin(9600);
  lcd.begin(16, 2);
}

void loop() {
  // Moyennage sur 2500 échantillons
  for (int i = 0; i < MeasuresN; i++) {
    CurrentReading = analogRead(A0);
    Sum += CurrentReading;
    delay(1);
  }
  Average = Sum / MeasuresN;
  Sum = 0;

  // Conversion linéaire (à calibrer selon votre application)
  // Équation exemple pour test sur ventilateur :
  Flow = (Average - 68) * 0.265 + 2.7;

  lcd.backlight();
  lcd.setCursor(0, 0);
  lcd.print("Capteur: ");
  lcd.print(Average);
  lcd.setCursor(0, 1);
  lcd.print("Debit: ");
  lcd.print(Flow);
  lcd.print(" m/s ");

  delay(5);
}

Note : Pour une mesure précise à partir de 0 m/s, il est nécessaire de déterminer l'équation de calibration propre à votre montage. L'équation linéaire ci-dessus est donnée à titre d'exemple pour un ventilateur de test.

Schéma de câblage
