Comment générer des fichiers de perçage CN basés sur différents logiciels de conception de circuits imprimés

Les cartes de circuits imprimés (PCB) sont les piliers des appareils et équipements électroniques. La densité croissante des circuits et la tendance à la diminution de la taille des produits électroniques conduisent les cartes de circuits imprimés à devenir plus complexes. Les trous ou les vias, responsables des connexions électriques entre les couches et des fonctions correspondantes qu'une carte implémentera conformément aux exigences de conception, ne fonctionneront efficacement que s'ils sont correctement conçus ou fabriqués. Pour une fabrication inadaptée, il peut être facilement résolu en sélectionnant un fabricant de PCB fiable. La solution à l'autre problème, à savoir une conception inadaptée, dépend en grande partie des ingénieurs concepteurs de circuits imprimés qui doivent créer des fichiers de conception intégrés et fiables sur la base desquels les fabricants de PCB effectuent la fabrication.


On pense que la génération de fichiers de perçage NC afflige la plupart des ingénieurs de conception de circuits imprimés depuis longtemps. Par conséquent, il est nécessaire de résumer les directives de conception basées sur les principaux logiciels de conception de PCB.

Qu'est-ce qu'un fichier de forage NC ?

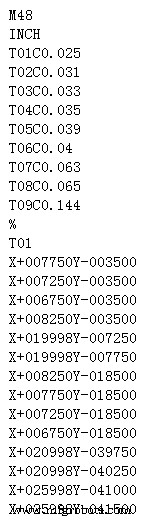

Le fichier de forage NC, abréviation de fichier de forage à commande numérique, fait référence à un type de fichier réglementant toutes les informations concernant le trou ou via les exigences de forage, y compris la taille de l'outillage, la taille du trou et l'emplacement. Un exemple de fichier de forage NC est illustré ci-dessous ;



Il est très important pour les ingénieurs concepteurs de circuits imprimés de créer des fichiers de perçage NC, car de nombreux problèmes peuvent être évités lorsque les fichiers PCB sont convertis en fichiers de perçage NC et en fichiers Gerber. Néanmoins, la situation factuelle est qu'un certain nombre d'ingénieurs ont tendance à envoyer des fichiers PCB directement au fabricant de PCB sans les convertir en fichiers de forage NC ou en fichiers Gerber. Ils ont l'habitude de terminer les fichiers de conception de PCB ou d'exporter les fichiers de conception à partir d'un logiciel de clonage de PCB et de les envoyer aux fabricants de circuits imprimés.


Le flux de travail ordinaire est qu'après avoir reçu les fichiers de conception de PCB, les fabricants de cartes doivent les transformer en fichiers de forage NC et en fichiers Gerber avant la fabrication. Parce que les ingénieurs en électronique travaillant dans une maison de fabrication de PCB comprennent les cartes de circuits imprimés d'un point de vue complètement différent de celui des ingénieurs en PCB. Les fichiers Gerber générés peuvent ne pas correspondre aux attentes des concepteurs de PCB. Par exemple, certains ingénieurs concepteurs de circuits imprimés aimeraient définir les paramètres des composants dans les fichiers de conception, mais ils ne souhaitent pas que les informations soient affichées sur le produit final. Si ce point n'est pas indiqué par les ingénieurs de conception de circuits imprimés, ces informations seront laissées sur le produit final avec des rebuts éventuels générés. De plus, lors du processus de génération de fichiers Gerber, certains problèmes ou aspects indéfinis peuvent être causés en raison des différences de version du logiciel.


Par conséquent, la solution optimale est que les ingénieurs de conception de PCB doivent convertir leurs fichiers de conception en fichiers Gerber avec des fichiers de forage NC créés également qui seront ensuite envoyés aux fabricants de PCB, sur la base desquels des problèmes inutiles peuvent être évités.

Quel est le format du fichier de perçage NC ?

Les fichiers de perçage NC peuvent être générés par presque tous les logiciels de conception de PCB avec son format ordinaire comme Excellon qui était à l'origine un fabricant de systèmes CNC (Computer Numerical Control) pour les foreurs et les routeurs. En raison de sa longue durée de vie et de son rôle actif dans les équipements de perçage et de routage des PCB, Excellon a été accepté et inventé comme un ensemble de normes industrielles.


Excellon est largement utilisé pour le perçage et le routage CNC standard car il est capable de spécifier des informations précises sur la machine telles que l'avance et la vitesse de perçage.

Comment générer un fichier de perçage CN avec Altium Designer ?

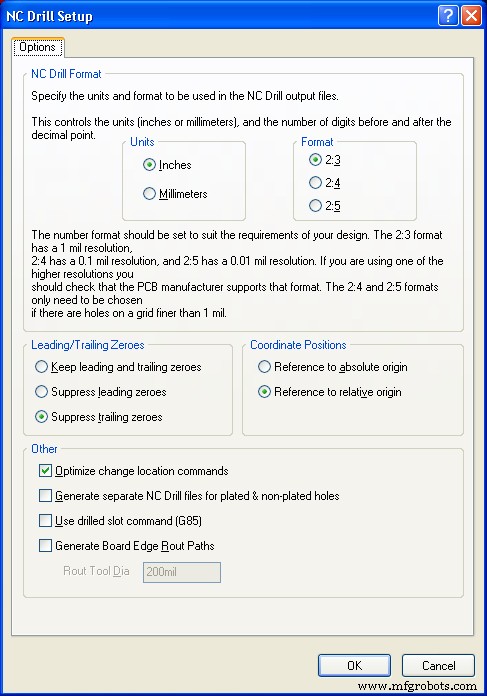

Dans l'interface principale d'Altium Designer, cliquez sur Fichier>>Sorties de fabrication>>Fichiers de forage NC de manière séquentielle et accédez à la boîte de dialogue de configuration de forage NC dans laquelle les options doivent être spécifiées, notamment le format de forage NC, les zéros avant/arrière, les positions de coordonnées, etc.



Les unités de données dans les fichiers de forage NC peuvent être des pouces ou des millimètres qui doivent être compatibles avec celles des fichiers Gerber.


En ce qui concerne le format, 3 sélections sont disponibles :2:3, 2:4 et 2:5 parmi lesquelles 2:3 présente la résolution la plus basse tandis que 2:5 présente la résolution la plus élevée. Avant de décider quel format, il est nécessaire de consulter votre fabricant de PCB sous contrat pour déterminer si le format est compatible avec son niveau de fabrication.


La suppression zéro permet aux fichiers de perçage NC d'être adaptés et soignés et s'appuie sur les habitudes d'application et la commodité des concepteurs de circuits imprimés. Lorsque Supprimer les zéros de tête est sélectionné, les zéros de départ seront supprimés tandis que lorsque Supprimer les zéros de fin est sélectionné, les zéros de fin seront supprimés.


Les positions de coordonnées contiennent deux alternatives :l'origine absolue et l'origine relative, l'une ou l'autre devant être choisie en fonction des exigences spécifiques du concepteur de PCB. De plus, cela devrait être le même que les positions de coordonnées réglementées dans les fichiers Gerber.


D'autres éléments peuvent être choisis si nécessaire pour les projets. Une fois tous les éléments déterminés, appuyez sur OK pour générer des fichiers de perçage CN qui seront enregistrés dans le chemin par défaut du sous-dossier sous le dossier contenant le fichier de projet.

Comment générer un fichier de perçage NC par Cadence Allegro (OrCAD) ?

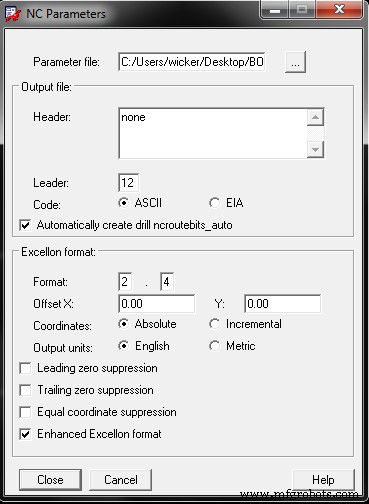

Différent d'Altium Designer, le format par défaut des fichiers de perçage CN exportés par Cadence Allegro n'est pas celui d'Excellon. Par conséquent, avant la génération réelle des fichiers de perçage CN, il est nécessaire de définir les paramètres concernés en cliquant sur Fabrication>>NC>>Paramètres CN pour entrer dans la boîte de dialogue Paramètres CN.



Dans la boîte de dialogue Paramètres CN, les éléments du fichier de sortie et du format Excellon doivent être déterminés. En ce qui concerne le code dans le fichier de sortie, il est généralement admis que l'ASCII est choisi car il est considéré comme un type de code plus récent par rapport à l'EIA.


Pour générer un fichier de perçage CN au format Excellon, il faut cliquer avant le format Enhanced Excellon.


Pour la suppression des zéros, il est nécessaire de cliquer avant la suppression des zéros de début ou de fin en fonction des besoins et de la demande du projet du concepteur de PCB ou simplement pour être en conformité avec les fichiers Gerber.


Après la détermination des éléments, cliquez sur le bouton Fermer et la boîte de dialogue Paramètres CN sera échappée.

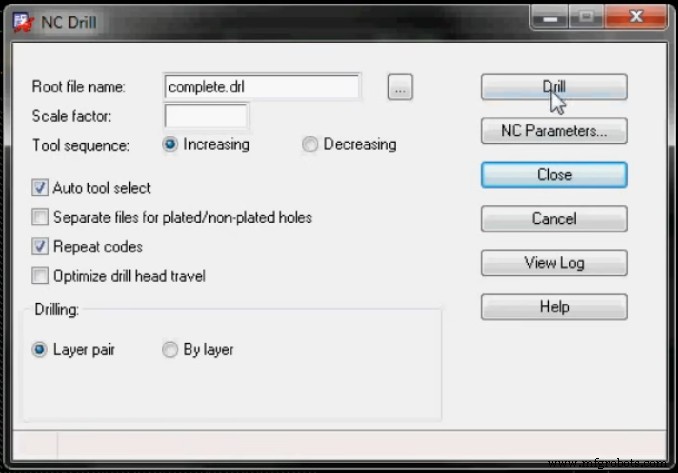

Vient ensuite la boîte de dialogue NC Drill en cliquant sur Manufacture>>NC>>NC Drill.



Après avoir fini de déterminer les éléments dans cette boîte de dialogue, appuyez sur Drill pour terminer la génération des fichiers Drill. Les fichiers de perçage CN créés se trouvent dans le dossier de fichiers par défaut.

Comment générer un fichier de perçage CN par PADS ?

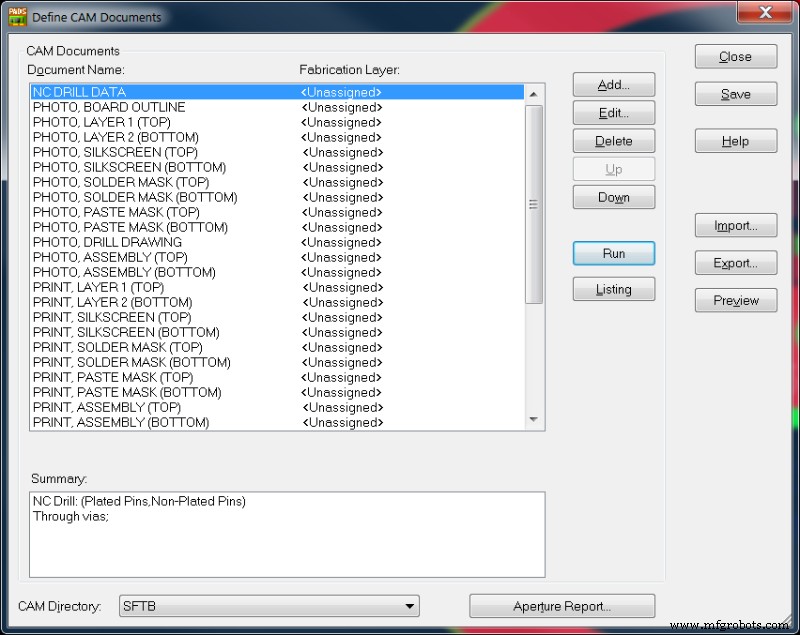

Pour générer une sortie CAM à partir du logiciel PADS, ouvrez le fichier de conception PCB dans PADS et cliquez sur Fichier>>CAM>>Définir les documents CAM séquentiellement.



Lorsqu'il s'agit d'une couche de forage, sélectionnez-la et cliquez sur Modifier, tandis que pour les couches sans demande de forage, cliquez directement sur Ajouter.

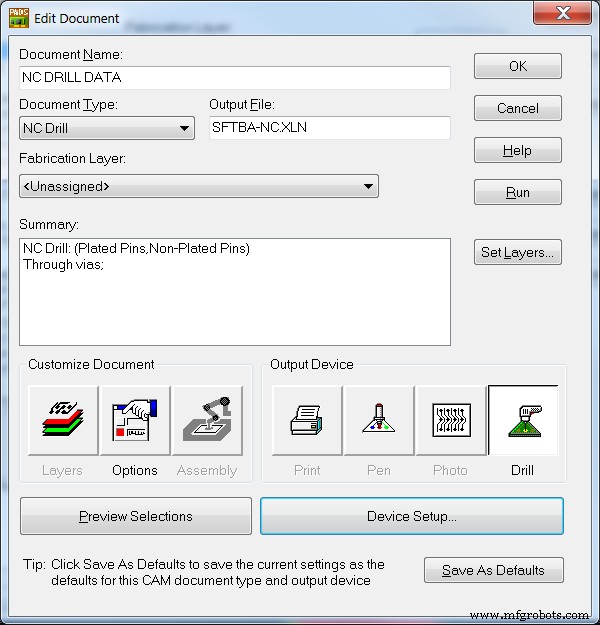

Dans la fenêtre de dialogue Modifier le document, appuyez sur le bouton Drill and Device Setup pour spécifier le format des fichiers NC Drill dans la fenêtre NC Drill Setup.



Pour spécifier le format des fichiers de perçage CN, appuyez d'abord sur le bouton Excellon en haut à gauche de cette fenêtre.

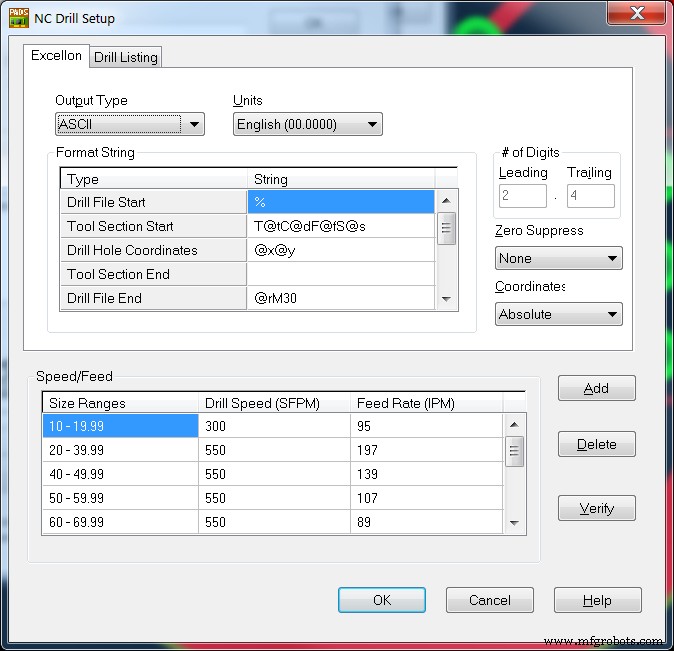

Dans cette fenêtre, vous pouvez voir de nombreux éléments similaires à ceux abordés dans les précédents logiciels de conception de PCB. Pour Type de sortie, sélectionnez ASCII. Pour Units, Zero Suppress et Coordinate, choisissez celle qui correspond. Une fois ces opérations terminées, appuyez sur le bouton OK.

Différents ingénieurs de conception de PCB ont des préférences différentes pour leur logiciel appliqué, de sorte qu'ils doivent se conformer à différentes méthodes de génération de fichiers de perçage NC pour répondre aux exigences et aux demandes des fabricants de PCB. Bien que différents logiciels de conception de circuits imprimés diffèrent les uns des autres en termes d'exportation de fichiers de perçage NC, il existe une règle générale selon laquelle les paramètres appliqués dans les fichiers de perçage NC doivent être compatibles avec ceux de Gerber Files afin que la fiabilité des produits finaux soit grandement améliorée et renforcée. .
