Vous recherchez un module disponible pour développer un produit vendable qui s'intègre dans un connecteur SODIMM standard ? Ensuite, un module de calcul est ce dont vous avez besoin.

Avec cette carte, vous pouvez réduire votre application finale, ce qui n'est pas possible avec les cartes Raspberry Pi standard.

Vous souhaitez en savoir plus sur cette planche ? Cet article explique le module de calcul et comment vous pouvez utiliser l'appareil. De plus, il répondra à quelques questions dont vous avez besoin pour commencer.

Commençons.

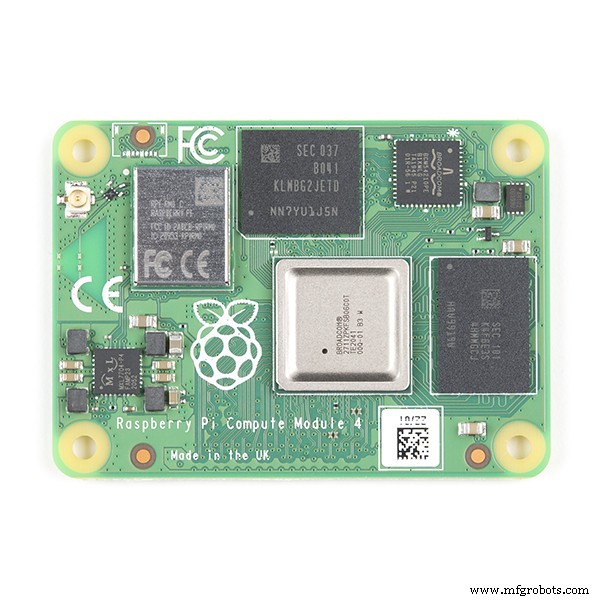

Qu'est-ce qu'un module de calcul ?

Un module informatique est le facteur de version le plus flexible utilisé pour les appareils industriels. Cet appareil possède une carte SD Pi de 4 Go et des tripes Raspberry Pi.

Le module de calcul et Pi Zero se ressemblent beaucoup et ont structurellement des facteurs de forme plus petits comparables. Mais en réalité, les deux modules sont différents.

Le module de calcul dispose de deux connecteurs mezzanine à 100 broches haute vitesse et haute densité que vous pouvez facilement coupler avec n'importe quelle carte porteuse préférée. Par conséquent, vous obtiendrez le matériel et le package final qui correspondent à votre application. Ainsi, vous pouvez créer votre PCB avec le module de calcul.

À quoi sert le module de calcul ?

Étant donné que le module de calcul est idéal pour les systèmes embarqués et les utilisations industrielles, vous pouvez l'utiliser pour l'automatisation des processus. Le module fonctionne également pour d'autres applications telles que les clients légers et la signalisation numérique. De plus, le module offre des performances accrues car il utilise le même processeur que le Raspberry Pi 4.

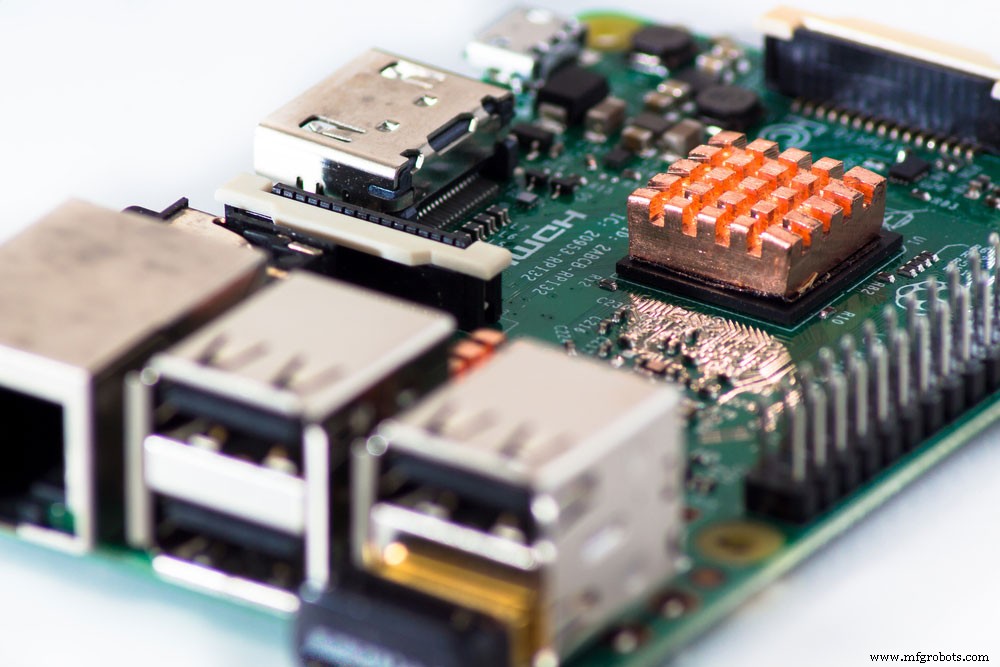

Ordinateur monocarte Raspberry Pi

Les autres utilisations de ce module incluent :

• Ordinateurs et contrôleurs industriels
• Appareils IdO
• Domotique
• Cluster informatique
• Appareils portables

Appareils portables émetteurs-récepteurs radio

Quels sont les avantages du module de calcul ?

1. Le module de calcul est disponible pour le développement de produits.

2. Il possède une petite carte qui permet aux ingénieurs concepteurs d'avoir des applications finales compactes.

3. Le module de calcul Raspberry Pi dispose d'un eMMC intégré.

4. La carte à petit facteur de forme prend en charge les interfaces d'E/S suivantes :

• Interface NAND (SMI) – (1)
• Interface d'affichage DSI à deux voies (jusqu'à 1 Gbit/s par voie) – (1)
• DPI (affichage RVB parallèle) – (1)
• Interface d'affichage DSI à quatre voies (jusqu'à 1 Gbit/s par voie) – (1)
• GPIO – (48)
• I2C – (2)
• Interface d'affichage CSI à deux voies (jusqu'à 1 Gbit/s par voie) – (1)
• HDMI 1.3a – (1)

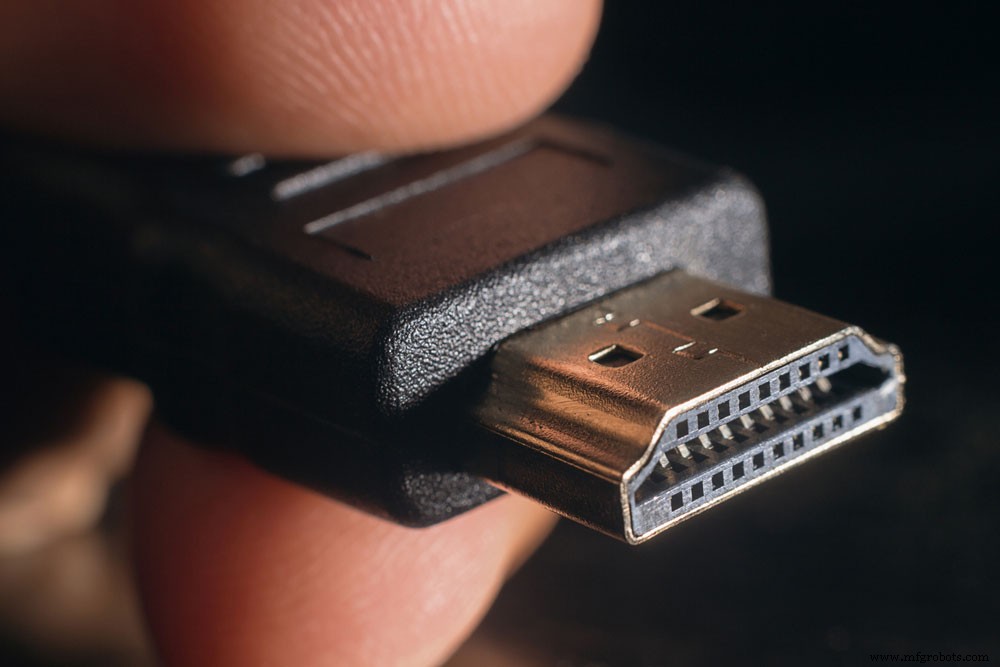

Câble HDMI

• UART– (2)

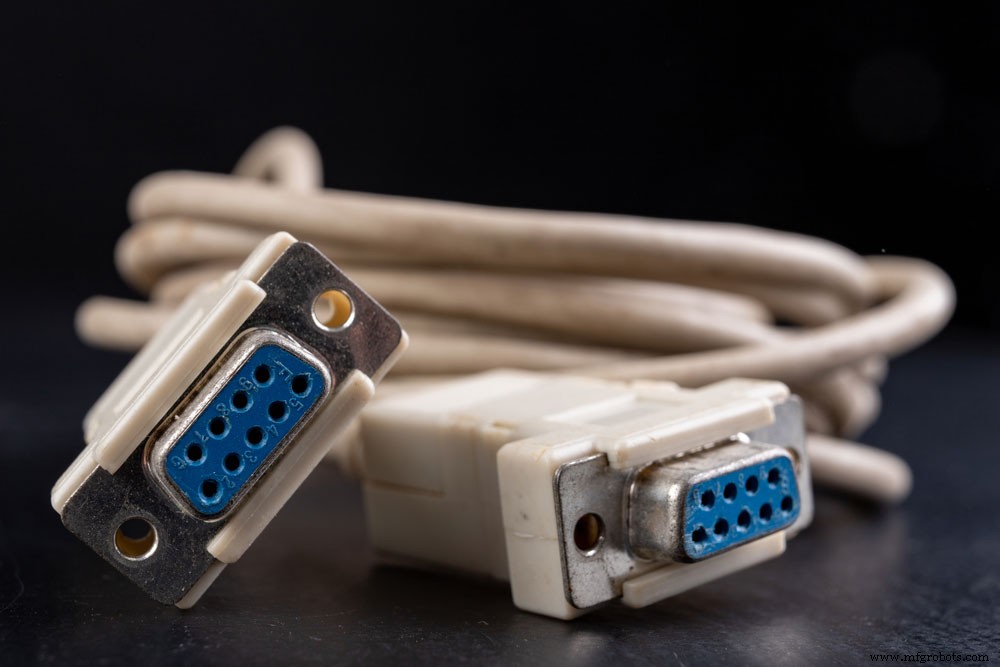

Câble UART

• SPI – (2)
• Interface d'affichage CSI à quatre voies (jusqu'à 1 Gbit/s par voie) – (1)
• HÔTE USB2/OTG – (1)

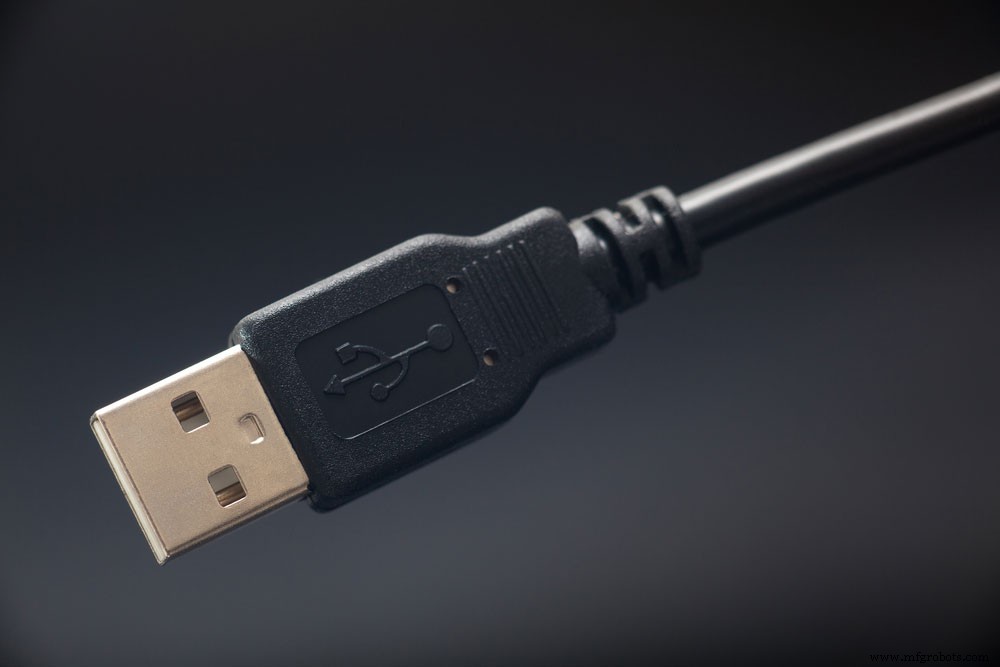

Câble USB

• SDIO/SD – (2)

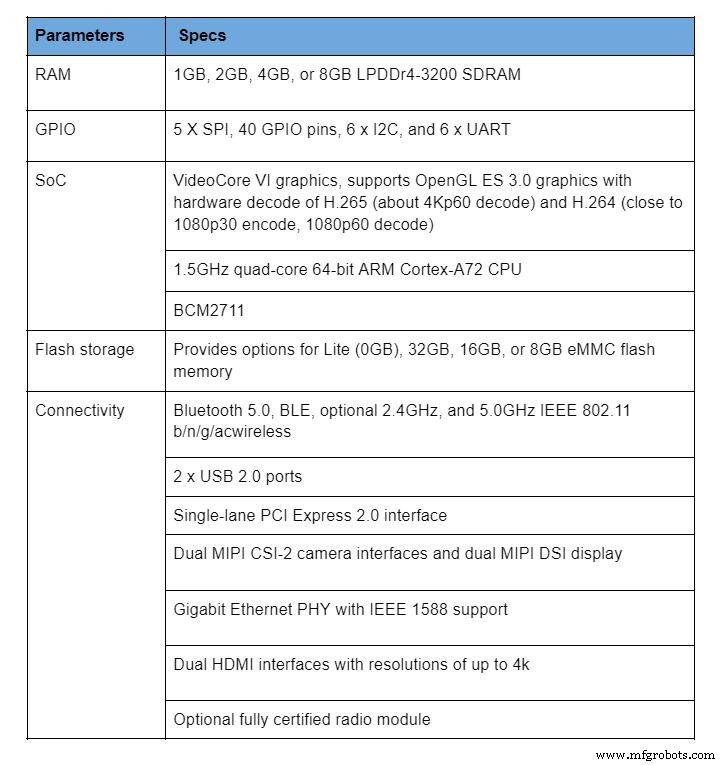

Spécifications du module de calcul Raspberry Pi 4

La carte E/S du module de calcul 4

Il est impossible d'utiliser le module de calcul sans ajouter une carte porteuse. La carte d'E/S du module de calcul 4 fonctionne parfaitement pour le développement du module de calcul. La carte porteuse offre les connexions adéquates nécessaires pour fonctionner avec le module de calcul 4.

Lorsque vous regardez la carte IO, vous remarquerez des connecteurs pour les caméras Raspberry Pi. Mais avant de vous connecter, vous devez vous procurer un câble flexible de caméra plus petit. Vous pouvez utiliser deux écrans officiels simultanément en ajoutant un câble plus petit.

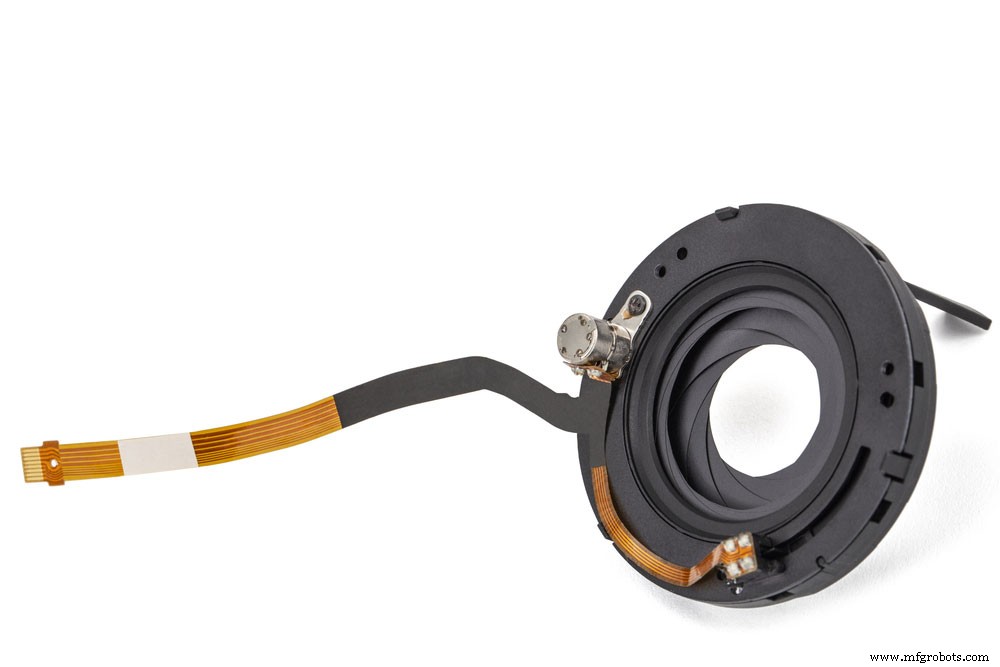

Câble flexible de la caméra

Vous trouverez également le GPIO Raspberry Pi 40 broches dans une disposition similaire à celle d'un Raspberry Pi standard. Vous pouvez facilement utiliser des cartes d'extension et des HAT avec le PoE HAT.

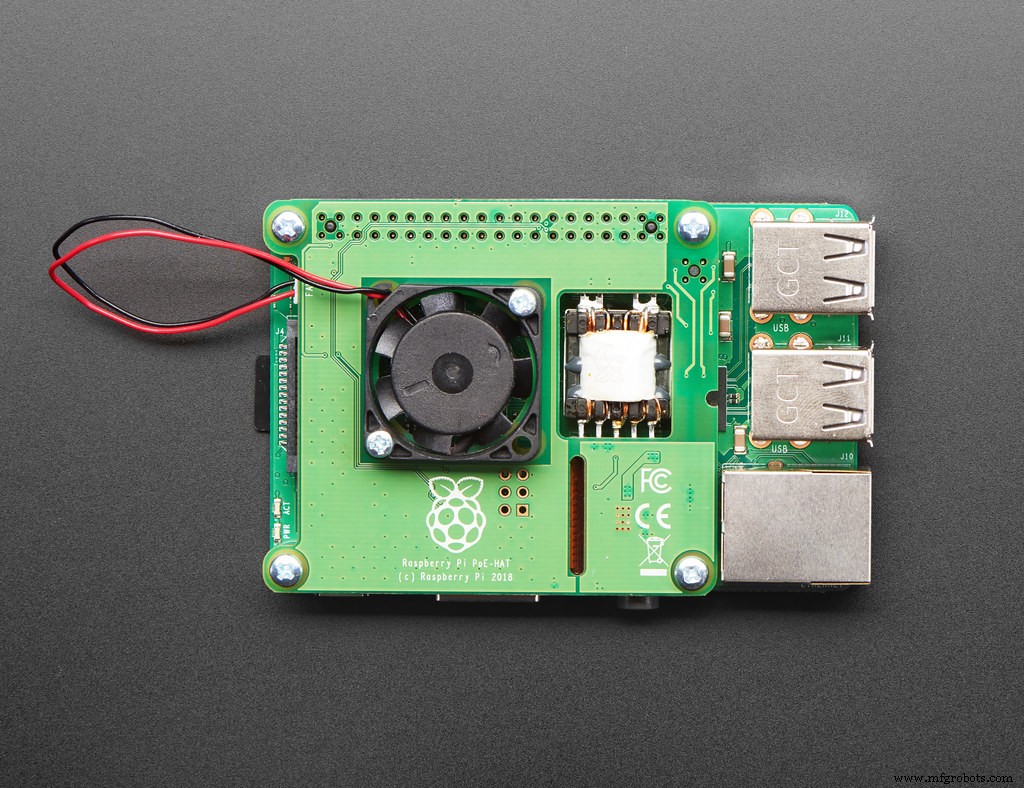

CHAPEAU PoE

Source de l'image :Flickr

Sur le côté de la carte, il y a deux ports USB 2.0, deux ports HDMI pleine grandeur et Gigabit Ethernet. De plus, vous pouvez connecter la carte IO à un PC pour flasher l'eMMC avec un seul port micro USB à proximité des ports USB.

En effet, vous trouverez la fente pour carte micro SD à côté de l'espace près du port micro USB. En outre, vous verrez une répartition où vous pouvez ajouter des ports USB externes. Avec cette carte, vous pouvez obtenir une alimentation 12V DC de qualité grâce à l'entrée DC unique à l'extrême droite du module.

De plus, le module dispose de deux connecteurs en haut à droite :J20 et J17. Le connecteur J20 est pour l'alimentation externe, tandis que J17 est pour connecter le ventilateur du PC. De plus, cette carte d'E/S dispose d'un emplacement PCle Gen 2×1. Ainsi, vous pouvez connecter des appareils compatibles tels que des SSD PCle.

Différences entre le module de calcul Raspberry 4, Raspberry Pi 3 et 4

Le Raspberry Pi 3 est livré avec son processeur Broadcom BCM2837 Quad-Core 1,2 GHz 64 bits. Et il est efficace pour une variété de tâches.

D'autre part, Raspberry Pi 4 est une mise à niveau qui comprend également des puces de Broadcom.

Mais le Raspberry Pi 4 a des performances plus rapides que le Raspberry Pi 3. En outre, le Raspberry Pi 4 est un choix idéal si vous souhaitez une puissance de calcul améliorée pour votre tâche.

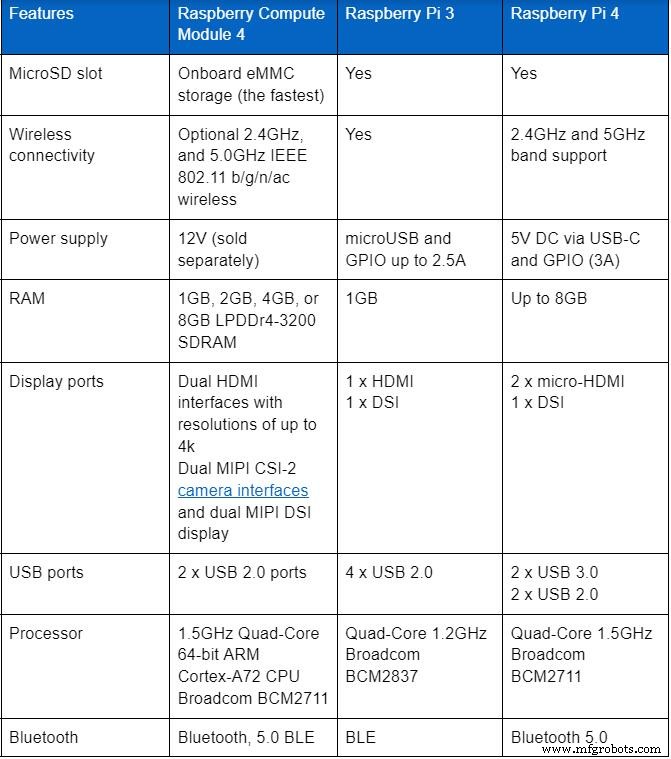

Voici un tableau qui met en évidence la différence entre ces tableaux :

Projets de module de calcul Raspberry Pi

Système de sécurité domestique Raspberry Pi

Construire ce projet est un bon moyen d'avoir une solution simple qui vous permet d'économiser le coût d'un système de sécurité intelligent coûteux.

Matériel nécessaire

• Logiciel Twilio
• Logiciel AWS S3
• Module caméra Raspberry Pi V2

Vous pouvez obtenir le didacticiel complet de ce projet ici.

Création d'un ordinateur Raspberry Pi

Vous pouvez construire votre ordinateur personnel grâce aux modules de calcul Raspberry 4. Avec cet ordinateur, vous pouvez éditer des photos &vidéos et alimenter deux écrans 4k. De plus, l'ordinateur dispose d'une connectivité Bluetooth 5.0 et de deux ports USB 3.0.

Matériel nécessaire

Un kit de bureau Raspberry Pi 4 comprenant les éléments suivants :

• Mini clavier sans fil et souris à pavé tactile

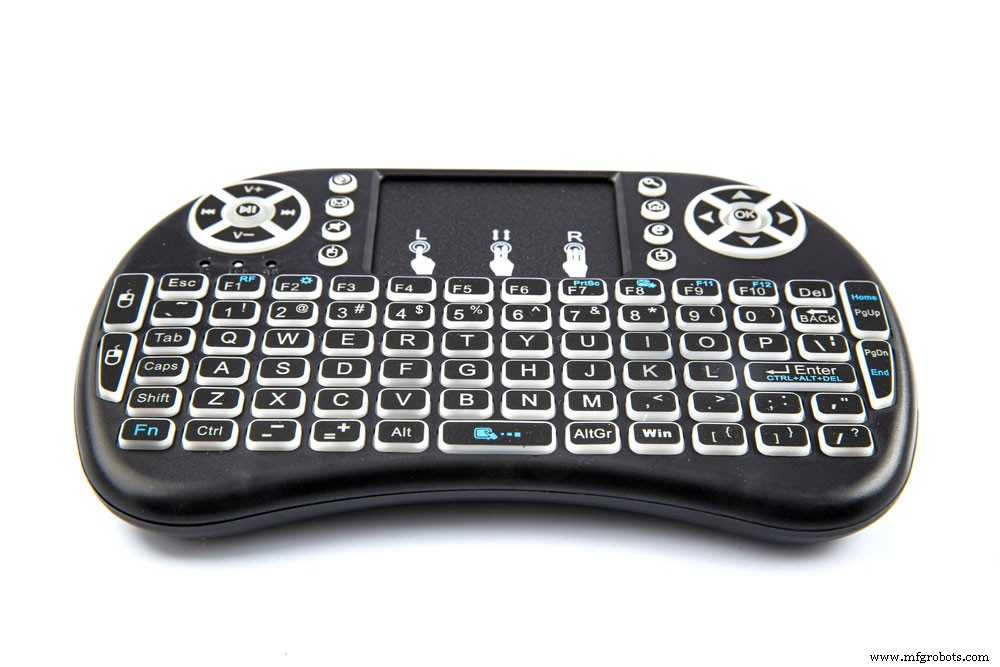

Mini clavier sans fil

• Carte MicroSD avec un lecteur de carte de 32 Go (classe 10)
• Ordinateur Raspberry Pi 4 modèle B 4 Go
• Câble micro HDMI vers HDMI mâle standard – 1 m
• Adaptateur secteur mural (5VDC 3A Type-C)

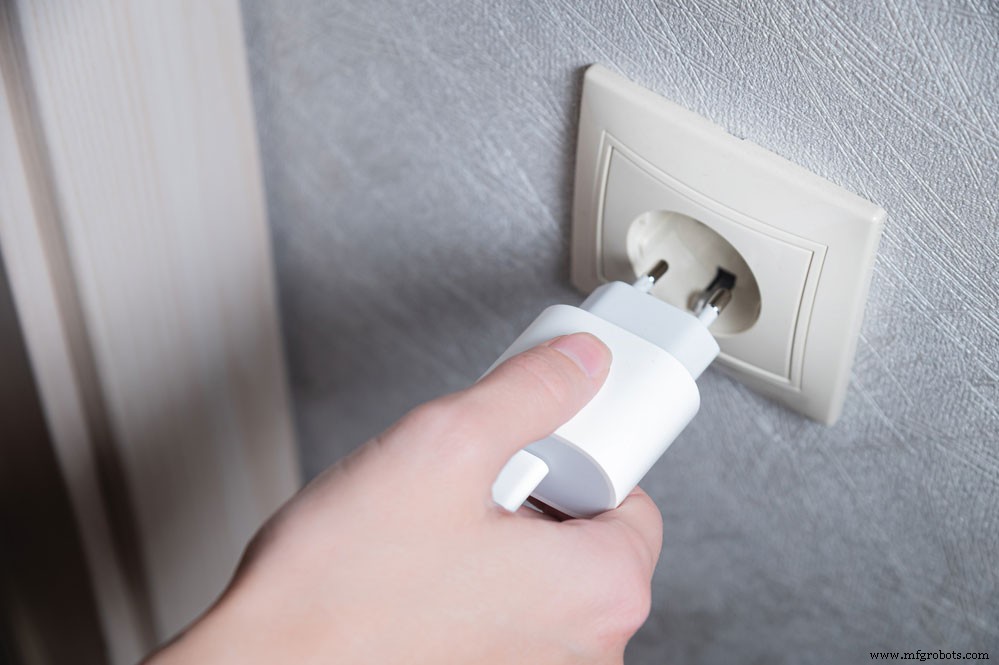

Adaptateur secteur mural Type-C

• Câble Ethernet Cat6 – 1 m

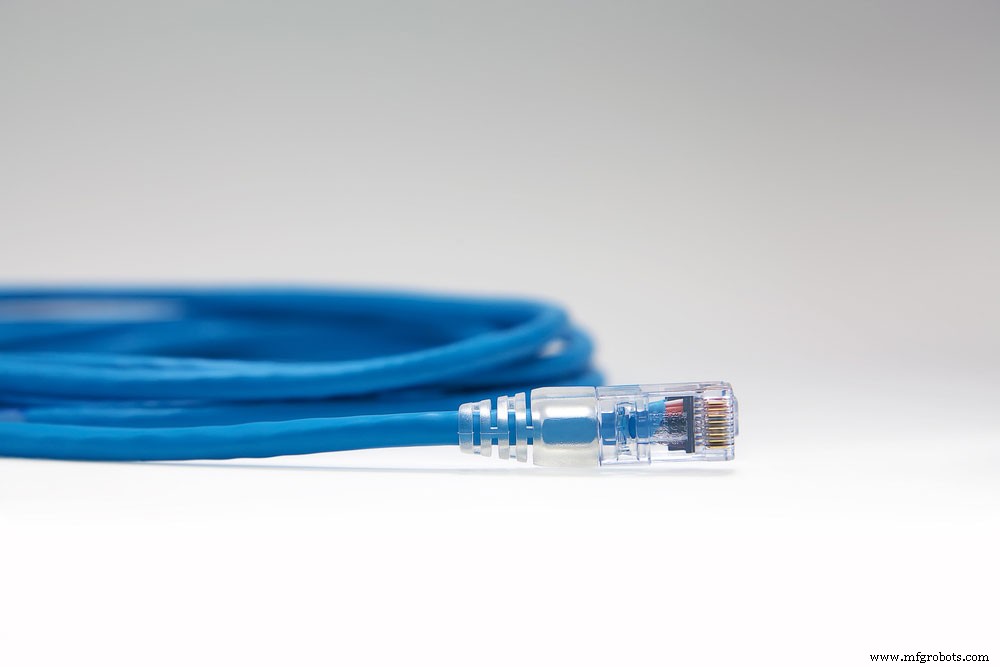

Câble Ethernet Cat6

• Boîtier noir en ABS de type H pour Raspberry Pi 4

Le module de calcul dispose-t-il du Wi-Fi ?

Les modules de calcul manquent de provision pour le Wi-Fi, contrairement à la plupart des cartes Raspberry Pi SBC. Mais vous pouvez connecter le module via USB, SPI ou SDIO.

Mots de clôture

Le module de calcul est un investissement judicieux si vous voulez un petit facteur de forme qui vous permet d'intégrer la puissance du Pi 4. Alternativement, vous pouvez y aller si vous prévoyez d'entrer directement dans l'interface PCle du Pi.

Que pensez-vous de ce module ? Avez-vous des questions ou des suggestions sur le sujet? N'hésitez pas à nous contacter.
