Circuits de Téléphone Mobile : Composants Cœur et Fonctionnement

Le smartphone est l'objet électronique le plus complexe du quotidien : milliards de transistors, calculs massifs (compression vocale, vidéo, IA), multiples radios (4G/5G, WiFi, BT, GPS, NFC, UWB). Tout orchestré par le **PCB principal (carte mère)**.

Composants Essentiels d'un Téléphone

Clavier & Écran (Interface Homme-Machine)

Clavier et écran LCD/OLED

Entrée : tactile (capacitif) + boutons volume/alimentation. Sortie : écran OLED/LCD (MIPI DSI) + haptique. Gèrent commandes, statuts, messages, appels.

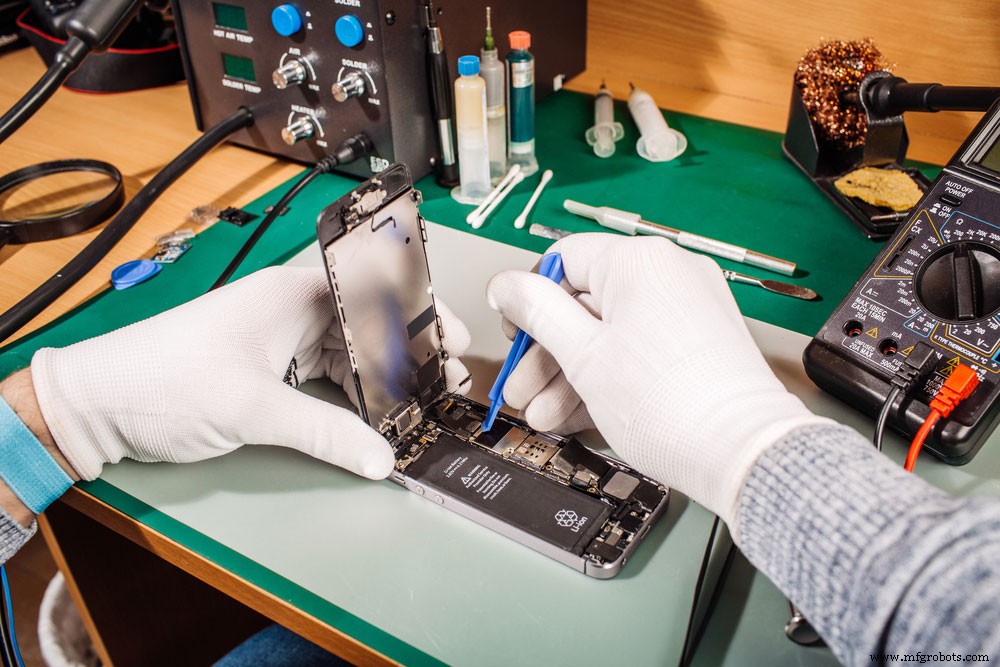

Technicien déposant écran

Microphone & Haut-parleur (Audio)

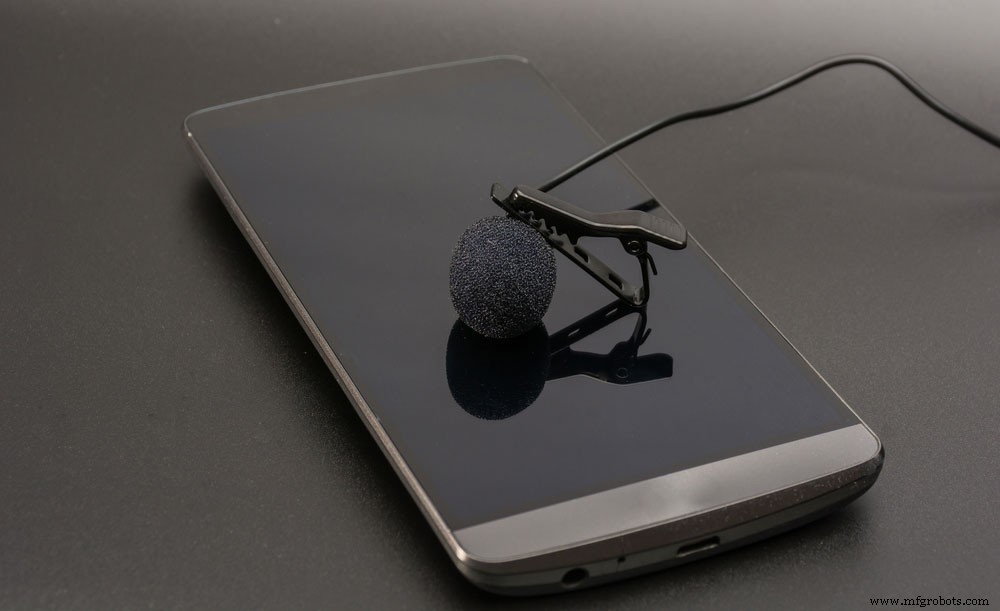

Microphone MEMS et haut-parleur

• Micro : MEMS (capacitif) → signal analogique → codec audio (ADC) → DSP → baseband (numérique) → modem RF → antenne
• Haut-parleur : chemin inverse (DAC → ampli classe D → HP) + récepteur oreille (récepteur dynamique)

Carte Mère (Main PCB / Logic Board)

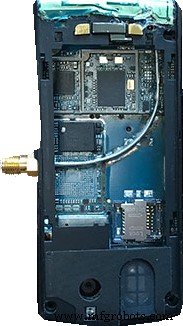

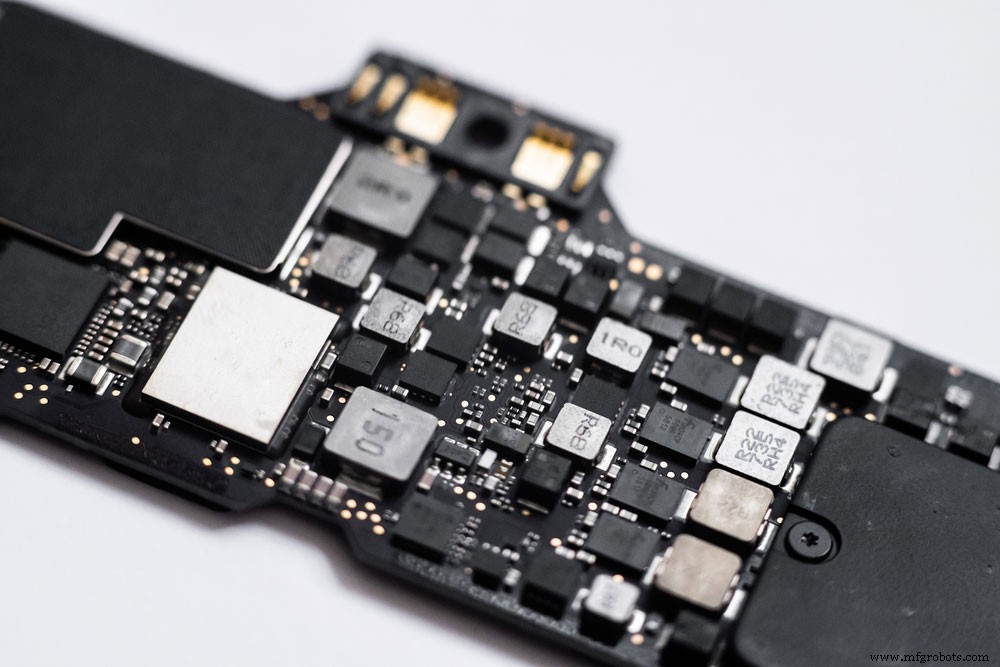

Carte mère (logic board) smartphone

Cerveau du téléphone : SoC (CPU+GPU+NPU+Modem), PMIC (gestion alimentation), RAM (LPDDR5X), Flash (UFS), RF Front-End (PA, LNA, filtres, switches), codecs audio, capteurs, connecteurs (batterie, écran, caméras, USB, carte SIM).

Batterie & Antenne

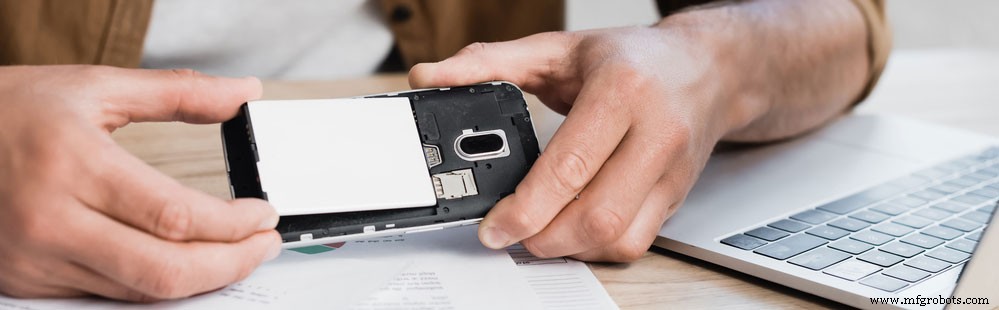

Batterie Li-ion polymère (3,8 V, 3000-5000 mAh)

Source d'énergie. Gestion : PMIC + gauge (coulomb counting) + protection (sur/sous-tension, température, courant).

Antennes (multi-bande, MIMO, intégrées châssis/PCB) — Source : Wikiwand

Antennes : multiples (PRX, DRX, GPS, WiFi/BT, NFC), intégrées au châssis métal + PCB (LDS, FPC), accordage dynamique (tuners).

Fonctionnement de la Carte Mère

Puces de Calcul (SoC / Baseband + AP)

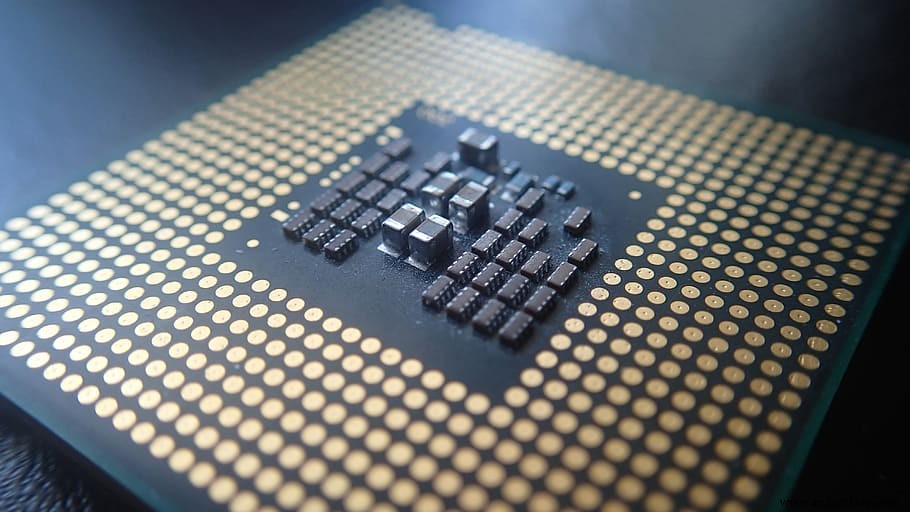

SoC / Puces de baseband — Source : Piqsels

Conversion A/N - N/A (codecs), traitement signal (DSP : 40+ GIPS), compression/décompression (vocoders AMR-WB, EVS, OPUS), modem LTE/5G NR (OFDM, MIMO, beamforming).

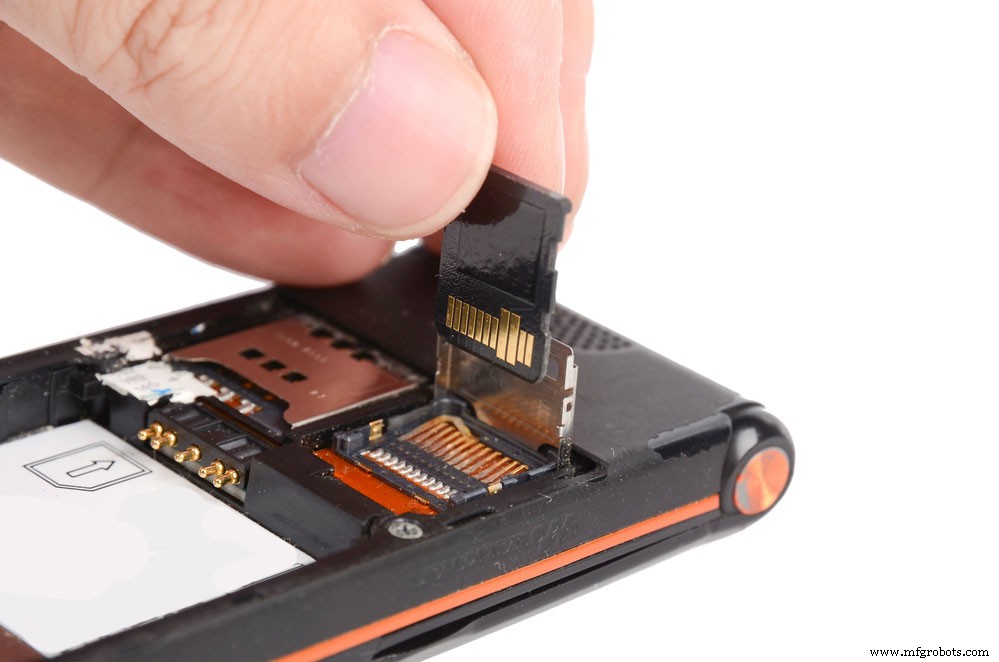

Mémoires : Flash (UFS) + RAM (LPDDR)

Puce mémoire (UFS / LPDDR)

• Flash UFS 3.1/4.0 : OS, apps, données utilisateur (128 Go - 1 To)
• RAM LPDDR5X : 8-24 Go, bande passante 64-85 Go/s
• Gestion canaux radio (FR1/FR2), profils alimentation

Microprocesseur / Contrôleur Système (AP + PMIC)

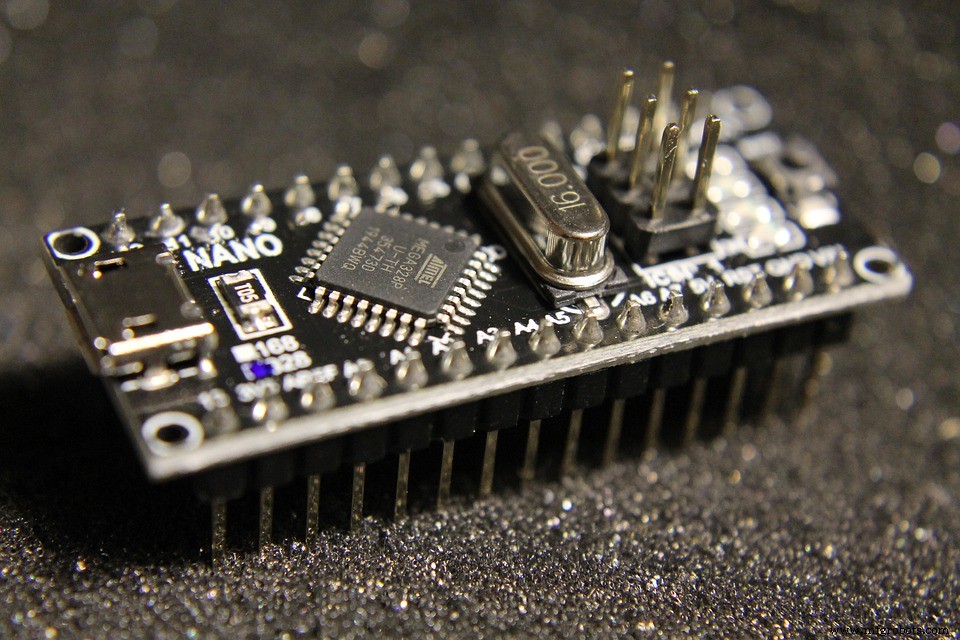

Processeur d'application (AP) + PMIC — Source : Max Pixel

AP (cœurs Cortex-X/A, GPU, NPU) : UI, apps, caméra, IA. PMIC : 10+ rails tension, charge rapide (QC/PD/PPS), séquençage power-up/down, surveillance thermique. Interconnexion clavier/écran via I2C/SPI/MIPI.

Circuit Détecteur de Téléphone Portable (Simple)

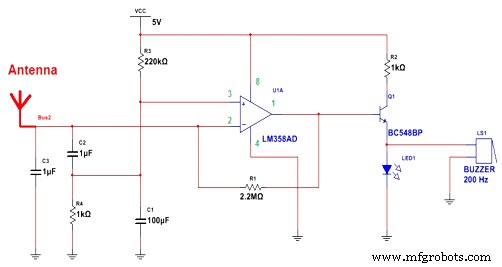

Circuit détecteur téléphone portable — Source : Researchgate © Hamzah M. Marhoon

Composants

• Condensateurs : 0,22 µF céramique (1), 100 µF/25 V électrolytique (1), 22 pF céramique (3), 0,1 µF polyester/céramique (1)
• Transistor : BC548 (1)
• Résistances ¼ W : 1 kΩ, 100 kΩ, 2,2 MΩ, 1,2 MΩ
• Fil cuivre 5 cm (antenne loop)
• PCB, LED rouge, CA3130 (ampli-op CMOS, haute impédance entrée)

Principe de Détection

Téléphone émet : 0,9-3 GHz (λ = 10-3,3 cm). Détecteur RF classique (LC accordé) inopérant à ces fréquences. Solution : condensateur disque 0,22 µF (C3) avec broches 18 mm / espacement 8 mm → **antenne boucle GHz** captant champ proche (near-field).

C3 + inductance broches = ligne de transmission → capte signaux téléphone → courant minute vers entrées CA3130 (MOSFET P-channel protégés, impédance entrée > 1 TΩ, courant entrée ~pA).

CA3130 configuré convertisseur courant-tension → sortie swing rail-to-rail (±10 mV des rails).

Étage de Sortie

• R1 (2,2 MΩ) + C4 (100 µF) : stabilisent entrée inverseuse
• R2 (100 kΩ) : décharge C4
• R3 (1,2 MΩ) : rétroaction (histérésis / bascule)
• C5 (broches 1-8) : compensation gain / réponse fréquence
• Détection → LED clignote (monostable via C7) + transistor BC548 (commutation rapide via C6 bias)
• Constantes temps faibles (C/R faible) → délai court

Applications

• Détection téléphones en zone sensible (examens, prisons, réunions classées)
• Localisation téléphones volés (proximité)
• Détection micros espions (transmission audio/vidéo non autorisée)

Limite : Portée courte (champ proche, quelques cm à ~1 m selon puissance TX). Pas de détection téléphone en veille (pas d'émission).

Conclusion

Le circuit téléphone est un système ultra-intégré (SoC, PMIC, RF, mémoires, capteurs) sur PCB HDI multicouche. Le détecteur DIY présenté illustre le principe near-field RF mais reste limité. Pour conception PCB téléphone, composants RF, ou détecteurs pros (analyseurs spectre temps réel), contactez-nous.
