Construire un circuit brumisateur ultrasonique : Guide étape par étape

Les générateurs de brume et brumisateurs sont devenus une partie intégrante de l'industrie du divertissement, qu'il s'agisse de films, concerts ou même publicités. Vous verrez de la brume apparaître à un moment donné, soit pour créer du suspense, soit pour introduire un acte. Lentement mais sûrement, les brumisateurs ont trouvé leur chemin dans d'autres industries et nos foyers pour diverses raisons. Dans cet article, nous démystifions les circuits brumisateurs ultrasoniques en détail.

Prêts, commençons.

Qu'est-ce qu'un brumisateur ultrasonique ?

Un brumisateur est un dispositif qui crée du brouillard ou de la brume. Maintenant, les brumisateurs ultrasoniques sont un type de brumisateur qui fait du brouillard par des oscillations ultrasoniques.

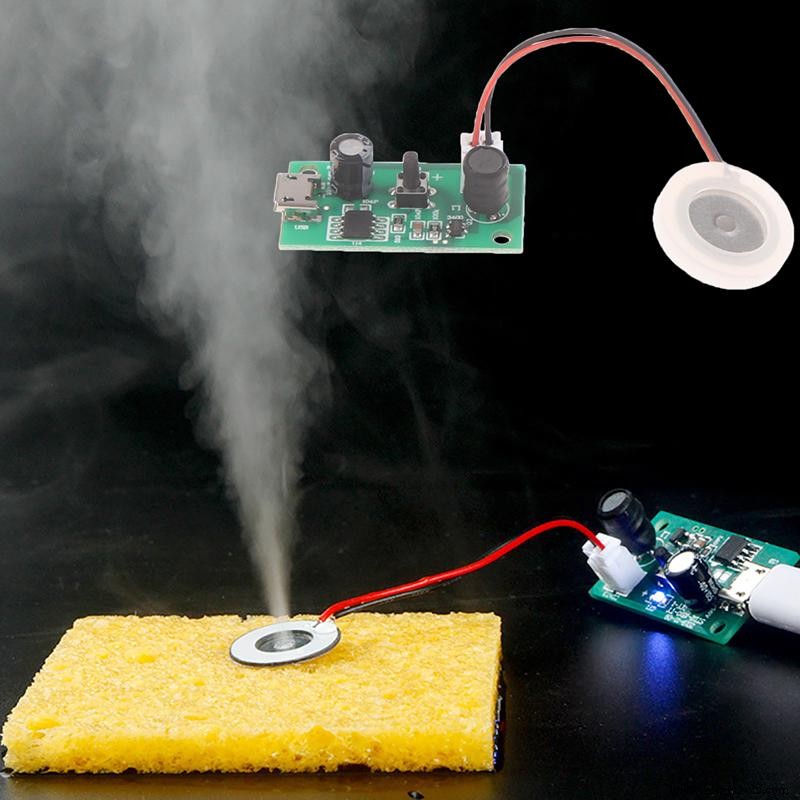

Brumisateur ultrasonique

Source : Wikipedia

Quand vous placez un brumisateur ultrasonique dans un seau d'eau, les oscillations ultrasoniques à haute fréquence brisent l'eau en milliards de minuscules gouttelettes d'eau. Ensuite, le disque atomiseur piézoélectrique projette immédiatement et continuellement les particules dans l'air formant une brume ou un brouillard.

Comment Fabriquer un Circuit Brumisateur Ultrasonique

Matériaux dont vous aurez besoin

• Transducteur piézoélectrique 2,4 MHz aussi appelé générateur de brume ultrasonique
• Fer à souder 40 W à 60 W
• Un circuit imprimé
• Prise jack DC 3,5 mm
• Fil à souder avec flux
• Un potentiomètre
• Adaptateur mural 24 V
• Un bécher
• Inductance 22 µH
• Transistor NPN BU407
• Fils de liaison (jumper wires)
• Condensateur 100 pF
• Condensateur 47 nF

Procédure

• Commencez par souder votre transistor NPN BU407 sur le circuit imprimé.

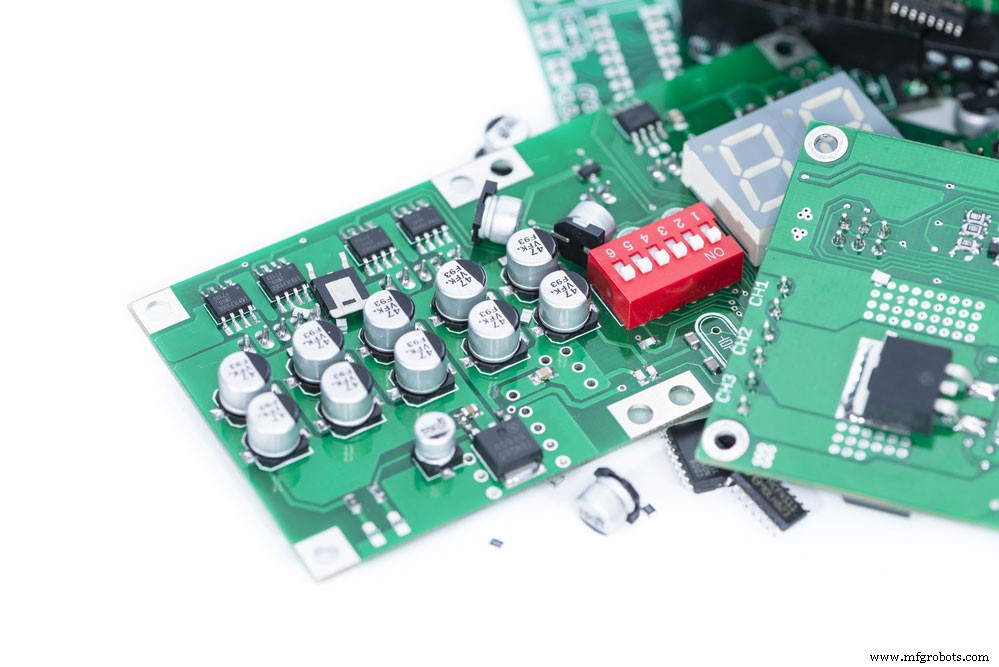

Circuit Imprimé

• Ensuite, sur la base de votre transistor NPN, fixez une résistance (3,9 ohms pour être précis).
• Ensuite, reliez le condensateur 100 pF au milieu de la base du circuit imprimé à côté du collecteur du transistor.
• Dans l'espace entre l'émetteur du transistor et la résistance de 3,9 ohms, fixez un condensateur de 47 nF.
• Reliez votre bobine d'inductance 22 µH juste au-dessus de l'émetteur du transistor.
• Soudez un condensateur de 1 nF au milieu de l'émetteur et du collecteur du transistor NPN BU407.
• Placez la résistance de 100 ohms sur la résistance de 3,9 ohms que vous avez fixée plus tôt sur le transistor.

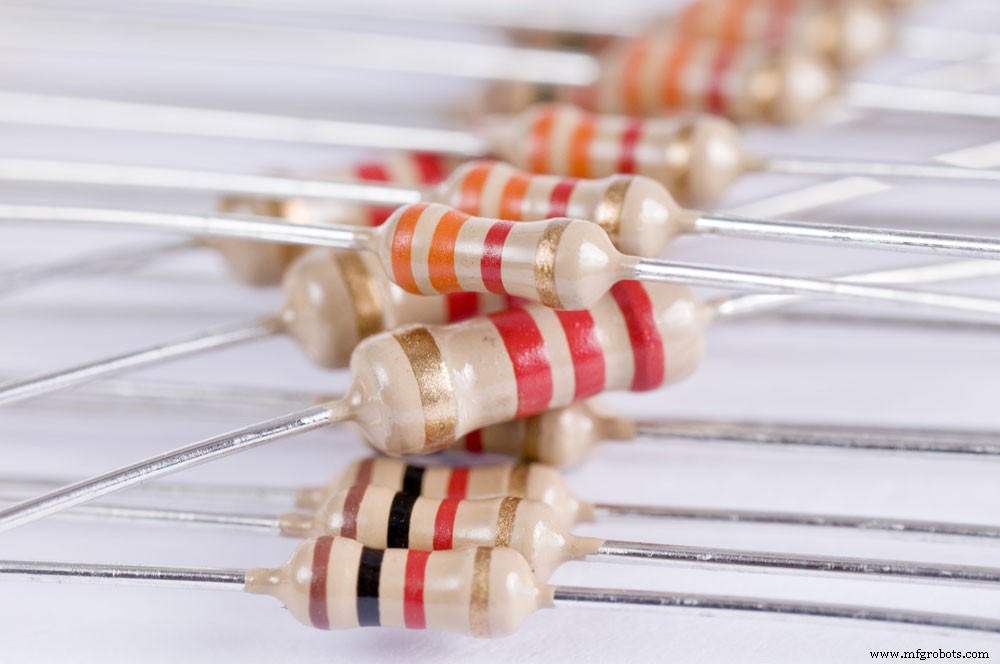

Résistances

• Pour ajuster le préréglage de la résistance de 100 ohms, vous devrez relier un potentiomètre de 5 kΩ à celui-ci.
• Après quoi, vous connectez une résistance de 4,7 kΩ au milieu de la masse du circuit (GND) et le potentiomètre de 5 kΩ.
• Dans l'espace entre le collecteur du transistor et le potentiomètre de 5 kΩ, fixez une résistance de 3,3 kΩ.
• Placez le condensateur de 4,7 nF juste au milieu de la résistance de 100 ohms et de la résistance de 3,9 ohms.
• En utilisant votre soudure, connectez la borne positive du transducteur piézoélectrique 2,4 MHz au collecteur du transistor. Ensuite, reliez-la à la borne négative du condensateur 47 nF sur la carte de pilotage.
• Reliez la borne négative menant à la bobine d'inductance 22 µH avec la borne positive de la prise courant continu (DC) sur le collecteur du transistor.

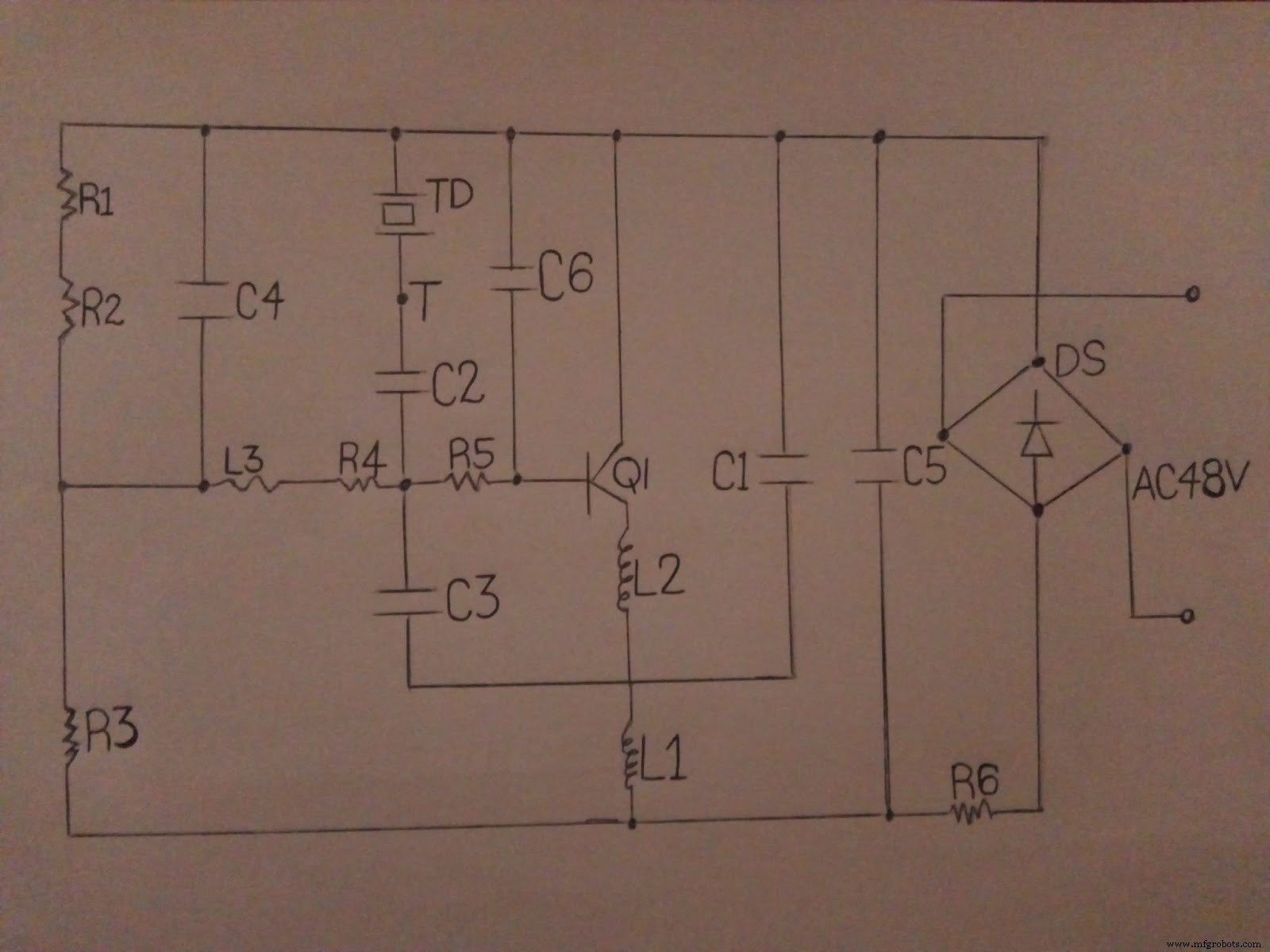

Ci-dessous est un schéma de circuit que vous pouvez suivre pour plus de conseils lors de la fabrication de votre circuit ultrasonique ou générateur de brume.

Circuit Atomiseur Ultrasonique

Source : Best Controller Projects

Où

• TD – Transducteur piézoélectrique.
• L1 à L2 – Inductances.
• C1 à C6 – Condensateurs.
• Q1 – Transistor.
• R1 à R6 – Résistances.

Principe de Fonctionnement

Placez le transducteur piézoélectrique au fond d'un bassin rempli d'eau que vous voulez atomiser ultrasoniquement.

Après quoi, le courant continu (CC) obtenu à partir de la tension alternative (CA) redressée passe à travers le circuit électrique vers le transducteur piézoélectrique.

Le transducteur piézoélectrique commute alors, transformant les oscillations à haute fréquence libérées (ondes sonores) en énergie mécanique.

Cette énergie mécanique est ensuite dirigée piézoélectriquement vers l'eau, créant des ondes stationnaires.

Quand l'eau passe à travers la surface d'atomisation du disque piézo, les disques la fragmentent en gouttelettes uniformes de taille micronique qui forment la brume ou le brouillard.

Habituellement, quand vous placez une résistance variable utilisée pour ajuster la quantité de brouillard ou de brume au milieu d'un circuit de base et la jonction des résistances R2 à R3, elles feront du bruit.

Donc, le condensateur 4, l'inductance L3, et le circuit de base du transistor Q1 fonctionnent comme des silencieux contre un tel bruit.

Éléments de circuit ; Transistors, condensateurs, inductance

Précautions à prendre lors de la fabrication d'un circuit brumisateur ultrasonique

• Assurez-vous de suivre les instructions du schéma de circuit à la lettre pour éviter l'échec du circuit.
• Éteignez toujours votre fer à souder quand il n'est pas utilisé pour éviter les brûlures.

Précautions à prendre lors de l'utilisation d'un brumisateur ultrasonique

• Évitez de toucher les disques en céramique quand le brumisateur fonctionne encore, car ils ont un courant électrique qui les traverse.
• Les transducteurs ultrasoniques vaporiseront tous les composants dans l'eau. S'il y a des produits chimiques nocifs dans l'eau, ils seront vaporisés et libérés dans l'air. Donc, utilisez uniquement de l'eau purifiée, et gardez-la propre en permanence.
• Assurez-vous d'immerger complètement la tête du brumisateur ultrasonique (haut-parleur piézo) dans l'eau ; une profondeur idéale est entre 45 ml et 80 ml.
• Nettoyez occasionnellement les disques intérieurs et remplacez-les définitivement une fois que vous remarquez une diminution de la brume produite.

Avantages des brumisateurs ultrasoniques

• Rentable
• Durable
• Facile à utiliser
• De Nombreuses Applications
• Simple à concevoir

Applications des brumisateurs ultrasoniques

• Émissions TV
• Productions cinématographiques
• Concerts en direct
• Décoration intérieure
• Systèmes hydroponiques
• Systèmes aquaponiques
• Chambres de germination

Résumé

Vous pouvez voir pourquoi les brumisateurs ultrasoniques sont devenus des acteurs critiques dans le divertissement et d'autres secteurs comme l'agriculture et la décoration intérieure. De plus, la liste continue de s'allonger.

Pour maximiser pleinement et utiliser un brumisateur ultrasonique, prenez toutes les précautions nécessaires énoncées ci-dessus dans l'article. Cela garantira que votre brumisateur vous servira longtemps.

Cela conclut l'article, mais vous pouvez toujours nous contacter pour toute demande que vous pourriez avoir.
