Relais photo :un guide pour débutants

Les relais sont un élément essentiel de toute conception, en particulier ceux qui nécessitent un courant élevé pour alimenter certaines de leurs sections. Cependant, un dilemme se pose généralement lors du choix entre les relais mécaniques et les relais sans contact, mais ce ne sera plus le cas avec l'apparition des relais photo.

Ainsi, vous découvrirez ci-dessous les relais photo, ce qui les rend uniques et pourquoi ils sont préférés aux relais mécaniques.

Lisez la suite pour en savoir plus.

Que sont les relais photo ?

Pour comprendre ce que sont les relais photo, il est essentiel que vous compreniez d'abord clairement ce que sont les relais.

Mettre tout simplement. Les relais sont des commutateurs utilisés pour fournir à la fois des sorties haute et basse puissance dans les circuits électriques.

Les modèles de relais sont en deux groupes ;

Relais à semi-conducteurs, également appelés relais sans contact.

Relais électromagnétiques. Principalement connu sous le nom de relais mécaniques.

Relais mécanique

Source :Wikipédia

Maintenant, les relais photo sont un type de relais sans contact qui utilisent la lumière comme signal d'impulsion. Cela signifie que, contrairement aux relais mécaniques, ils n'ont pas besoin de contact pour commuter le courant vers une charge.

Les relais photo fonctionnent en libérant de la lumière une fois que le courant traverse la LED.

La lumière libérée tombe ensuite à travers la limite d'isolation sur le capteur de lumière de la puce PDA, qui alimente une paire MOSFET connectée.

MOSFET

Source :Wikipédia

Une fois la paire MOSFET allumée, le courant alternatif/continu passe par ses bornes d'alimentation.

Relais photo contre relais mécaniques

Dans le tableau ci-dessous, les caractéristiques des relais photoélectriques sont comparées à celles des relais mécaniques.

Relais photo	Relais mécanique
Utilise la lumière	Utilise des contacts mobiles
Commutation rapide et silencieuse	Commutation lente et produit un son de clic fort
Longue durée car il n'y a pas de pièces de contact	Durée de vie plus courte en raison de la pression résultant des contacts mobiles
Faible consommation d'énergie d'entrée	Consommation d'énergie d'entrée élevée

Avantages des relais photo

• Durée de vie plus longue, car ils n'ont pas de pièces mécaniques, d'où une dégradation plus lente améliorant leur fiabilité.
• Les relais photo ont une consommation d'énergie réduite. Les relais photoélectriques à relais nécessitent aussi peu que 3 à 5 mA de courant de niveau. Pour vous donner une perspective claire; les relais de contact consomment environ 100 mW, alors que les relais photo consomment 0,5 mW
• Plus petit en raison de leur style d'emballage.
• Vitesse de commutation plus rapide.
• Abordables car ils ne nécessitent pas de remplacements de relais mécaniques.
• Améliorez les fonctionnalités de l'appareil.

Comment fabriquer un relais photo portable

Éléments dont vous aurez besoin pour fabriquer un relais photo portable.

•

• Transformateur
• Lampe néon NE-2
• Boîtier en plastique de préférence 12cm * 8cm * 3cm
• Résistance dépendant de la lumière
• Un réceptacle
• Minuterie CMOS 7555
• Un relais statique ; modèle d'article 2 Amp
• Tip Jack
• Bouchon de bouteille
• Scellant en caoutchouc de silicone
• Tip Jack
• Manchon de montage LED

Procédure

Placez le relais SS, les fils LDR et le transformateur sur le boîtier en plastique. À l'aide d'un scellant en caoutchouc de silicone, fixez-les sur le plastique.

Placez les petites pièces telles que la diode, le condensateur et le circuit intégré sur le circuit imprimé.

Circuit imprimé

Après quoi, montez le circuit imprimé sur le boîtier en plastique. Placez le circuit imprimé entre le relais SS et le transformateur à côté des fils LDR.

Connectez maintenant l'en-tête à 2 broches sur le LDR.

Câblez le relais SS pour le connecter au circuit imprimé, puis câblez le transformateur pour le connecter au circuit imprimé.

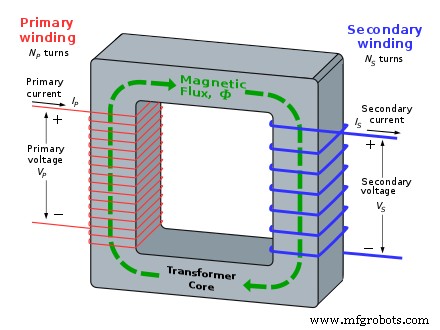

Transformateur de circuit

Source :Wikipédia

Placez la prise de sortie sur le relais SS lors de l'installation du câblage du transformateur et de l'entrée du cordon d'alimentation.

Enfin, installez la lampe au néon et la borne de terre la reliant au transformateur. Votre transformateur portable est maintenant terminé.

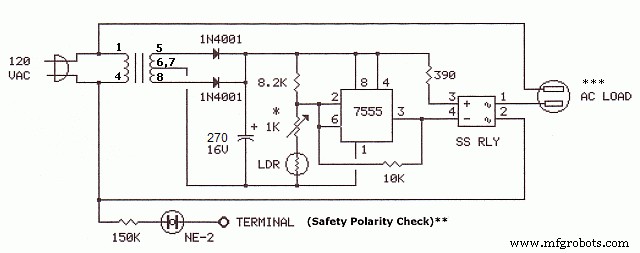

Vous trouverez ci-dessous un schéma de circuit pour vous guider :

Circuit relais photo

Source :Maxim Carter

Il convient de noter qu'il existe trois variantes d'un relais photo, et elles incluent :

• Version unipolaire 240 VAC
• Version étanche
• Version haute intensité

Examinons chacun de plus près et apprenons comment vous pouvez les fabriquer.

Version unipolaire 240 VAC

La fabrication des versions unipolaires 240 VAC est relativement facile. Tout ce que vous avez à faire est d'utiliser un transformateur 230V/6v×2 à la place du 240VAC et de retirer la lampe néon et la résistance (150k)

Résistances

Version résistante aux intempéries

En retirant le capteur de lumière à l'aide d'un câblage basse tension, vous aurez créé une version relais photo résistante aux intempéries.

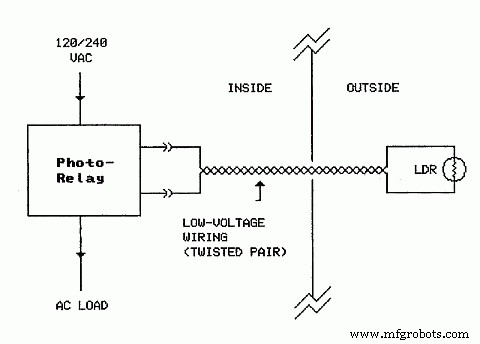

Cependant, vous devrez enfermer une partie du capteur de lumière dans une boîte étanche translucide pour placer les parties restantes du circuit dans un endroit couvert. Comme le montre le schéma de circuit ci-dessous

Schéma du circuit du relais photo étanche

Source :Wikimedia commons

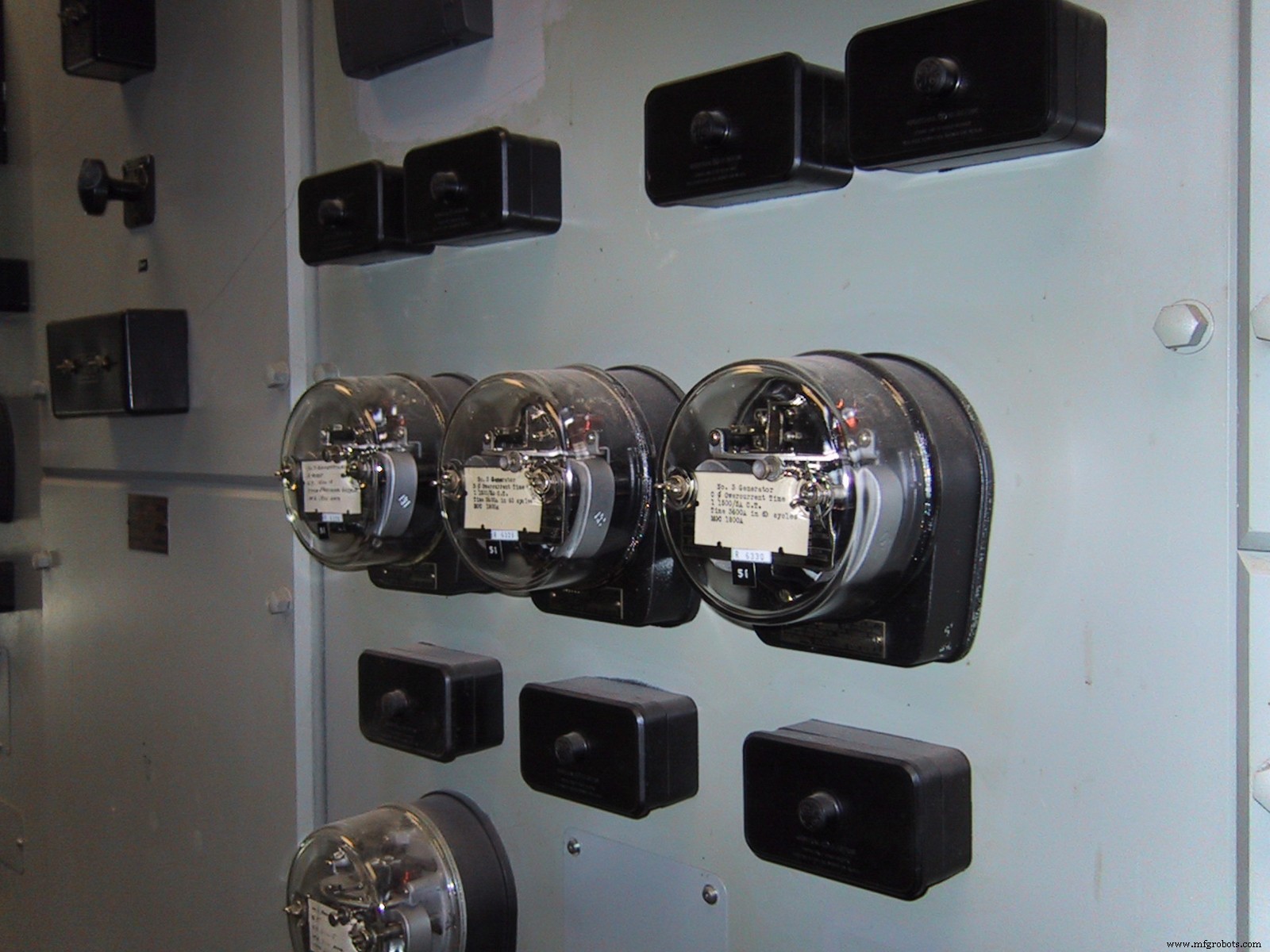

Relais fermé

Source :Wikipédia

Version de relais photo à courant élevé

Pour une version relais photo courant fort, il faudra remplacer les résistances d'origine. Que vous avez utilisé lors de la création du relais photo initial avec des résistances plus puissantes pour gérer le courant élevé.

Ce système est préféré car il offre une sécurité nocturne améliorée.

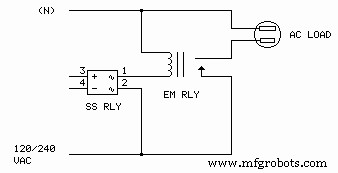

De même, vous pouvez suivre le schéma de circuit comme indiqué ci-dessous pour piloter un relais 240VC.

Relais photo courant fort

Source :Wikimedia commons

Précautions de sécurité à suivre lors de la fabrication d'un relais photo portable

Chaque fois que vous manipulez un appareil numérique, vous devez respecter les règles de sécurité pour éviter que vous et l'élément électronique ne vous blessiez ou ne subissiez des dommages.

Certaines des précautions incluent :

1. Travaillez sur une surface et un environnement secs pour éviter les chocs électriques.

2. Assurez-vous d'avoir éteint toute source d'alimentation liée à l'appareil avant de travailler dessus. Vous devez également déconnecter tout le câblage attaché au relais photo.

3.      Effectuez un contrôle de polarité pour vous assurer que tous les conducteurs sont hors tension. Un test de polarité empêchera également votre appareil de court-circuiter et améliorera également la fonctionnalité de votre appareil

4. Utilisez uniquement une tension que le système peut gérer car une tension plus élevée peut entraîner une explosion une fois que vous avez connecté le relais photo à l'alimentation.

5. Vérifiez à nouveau le câblage de votre appareil numérique pour vous assurer que vous l'avez correctement connecté avant de connecter le relais photoélectrique à une source d'alimentation.

Revérifiez le câblage

Source :

Résumé

Avec les progrès continus de la technologie, les concepteurs recherchent des moyens de développer des systèmes de relais de qualité.

Des systèmes de relais qui peuvent gérer leurs tâches avec facilité, être durables et rentables.

Ainsi, ils s'éloignent des relais mécaniques.

Compte tenu de la popularité et de l'excellente réputation dont jouissent les relais photo, on peut dire sans risque de se tromper qu'ils sont l'avenir.

Eh bien, cela conclut l'article, n'hésitez pas à nous contacter pour toute question que vous pourriez avoir, car nous sommes plus qu'heureux de vous aider.
