Antenne boucle AM :tout ce que vous devez savoir à ce sujet

Construire un récepteur radio de diffusion AM peut être un projet amusant. Cependant, certaines limitations peuvent entraver votre expérience radio, comme les signaux AM faibles. La réception AM peut être délicate en raison de sa forte sensibilité au bruit électrique et à d'autres sources d'interférences. Bien que la plupart des récepteurs soient équipés d'une antenne intégrée, cela ne suffit pas pour vous offrir la réception claire dont vous avez besoin. Heureusement, l'antenne cadre AM est ce dont vous avez besoin pour résoudre ce problème.

Une antenne externe est essentielle pour améliorer votre réception AM. Nous avons donc écrit cet article pour tout montrer sur l'antenne cadre AM.

Plongeons !

Antenne boucle AM

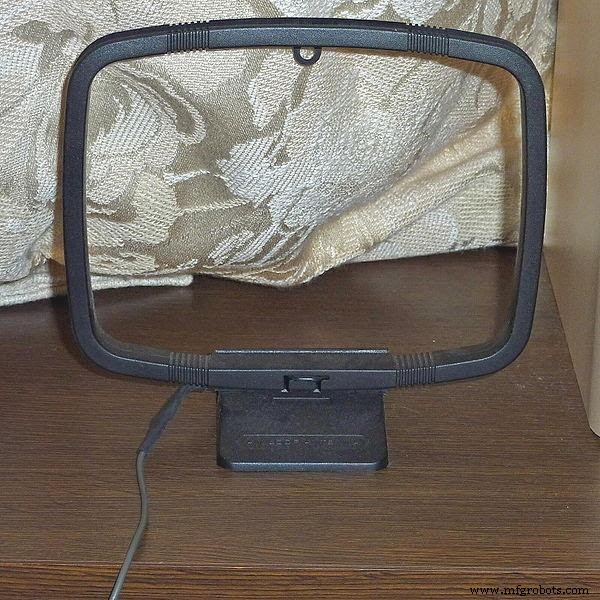

Antenne boucle de forme carrée

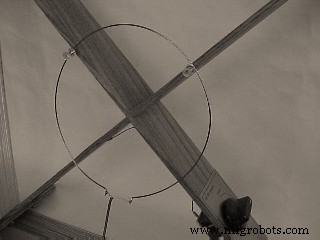

Le nom d'antenne AM Loop est une antenne radio avec une spirale ou une bobine de câble en cuivre enroulée autour d'un cadre non conducteur. Le cadre non conducteur est en forme de X et formé par une combinaison de deux pièces de bois. Les boucles AM peuvent avoir une forme géométrique, une forme de diamant, une forme carrée et bien d'autres.

L'antenne à boucle en spirale est livrée avec des enroulements en cuivre, qui commencent à l'extérieur du bord du cadre en forme de X. Et cette antenne prend une forme de tire-bouchon en s'enroulant vers le centre. Avec l'antenne cadre enroulée sur le bord, le câble en cuivre contourne le bord en forme de X.

Antenne boucle AM ​​à bobinage périphérique

Cependant, les deux styles de boucle ont les extrémités de leurs fils se connectant à un condensateur variable 365 Pico Farad. Par conséquent, l'antenne cadre AM est syntonisée sur la bonne fréquence de la station de radio ou même sur des stations éloignées.

De plus, d'autres types d'antennes à boucle AM ​​incluent les grandes antennes à boucle et les petites antennes à boucle.

Les grandes antennes en boucle présentent un diagramme de rayonnement à deux lobes qui rend l'antenne sensible aux ondes radio dans deux larges lobes (direction opposée). De plus, ces antennes sont auto-résonnantes et fonctionnent aussi bien pour la réception que pour la transmission.

D'autre part, les petites antennes en boucle ont des périmètres plus petits par rapport à la longueur d'onde de fonctionnement. Bien que vous puissiez utiliser de petites antennes cadre pour la réception et la transmission sur des récepteurs de diffusion, leur plus petite circonférence les rend utiles uniquement pour la réception. Un bon exemple est les antennes à boucle en ferrite intégrées de la plupart des radios de diffusion AM avec une antenne inefficace.

Comment fabriquer une antenne cadre AM

Voici une structure d'antenne à boucle AM ​​simple qui est plus efficace que divers styles d'antenne à boucle. De plus, c'est un moyen moins coûteux d'augmenter la portée de réception de votre radio AM. Consultez le schéma de circuit ci-dessous :

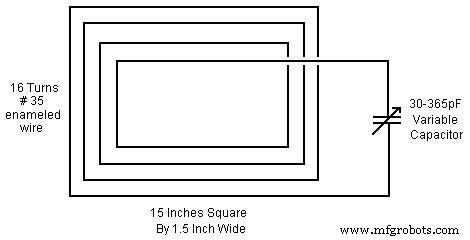

Schéma du circuit

Composants de circuit

Pour cette antenne cadre AM, vous aurez besoin de :

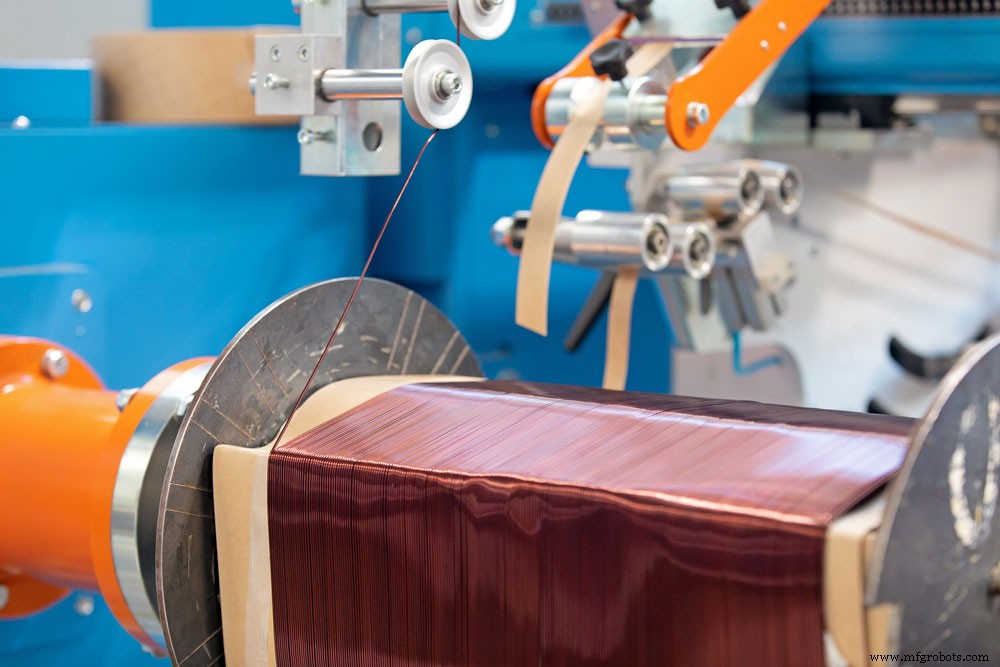

1.(1) Fil de cuivre émaillé #35

2. (1) tige carrée de 15 pouces

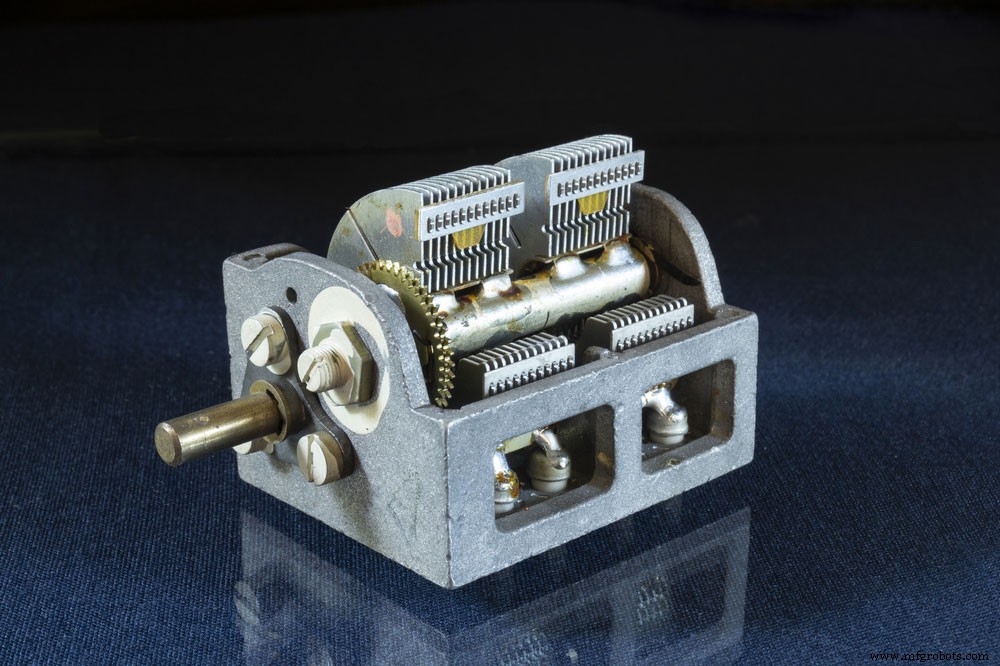

3. (1) condensateur variable 30-365pF

Fonctionnement du circuit

L'objectif principal d'une antenne à boucle de modulation d'amplitude est d'améliorer considérablement la réception d'une radio AM. Eh bien, le circuit ci-dessus est une conception capable d'améliorer la sensibilité de n'importe quelle radio AM. Ainsi, l'amélioration de la réception AM.

Mais ce n'est pas tout.

Ce circuit n'a pas besoin que vous connectiez des fils à votre radio, et tout ce que vous avez à faire est de régler votre radio AM près de cette antenne cadre, d'ajuster le condensateur variable et de modifier votre réglage radio.

Assemblage d'antenne en boucle

Construire cette antenne est facile. Tout d'abord, prenez votre fil de cuivre et enroulez 16 tours sur n'importe quel cadre carré. Ensuite, vous estimez 15 pouces de longueur et 1,5 pouces de largeur de chaque côté. Avec cela, vous couvrirez la bande de fréquence de communication AM standard de 550 à 1700 kHz.

Comment construire une antenne à boucle enroulée sur le bord

Tout d'abord, créez un X avec deux morceaux de bois de 1 x 6 pouces. Une fois que vous avez la forme, coupez soigneusement des fentes d'un demi-pouce de profondeur en huit morceaux avec une scie à main. Ensuite, séparez chaque espace en quatre côtés, mesurant un demi-pouce chacun.

Ensuite, pliez le câble en cuivre de calibre 22 dans toutes les fentes que vous avez créées avec votre scie à main. Assurez-vous également d'enrouler la ligne autour de la partie extérieure du cadre.

Enfin, placez votre condensateur variable sur le châssis à aucun endroit particulier. Ensuite, vous pouvez connecter les deux extrémités du fil de cuivre aux bornes du condensateur.

Comment fonctionner

Si vous souhaitez ajuster votre radio AM à une station faible, la conception simple de l'antenne serait votre meilleur pari.

Donc, pour utiliser cette antenne, placez d'abord la radio à proximité ou sur l'antenne. Ensuite, ajustez lentement le cadran du condensateur (qui sert de rotateur d'antenne) jusqu'à ce que vous remarquiez une amélioration de la réception. Étant donné que l'antenne cadre est directionnelle, il serait préférable de la déplacer jusqu'à ce que la réception s'améliore.

Applications

• Les antennes à boucle AM ​​fonctionnent dans les équipements de radiogoniométrie tels que les radiogoniomètres d'avion

Radiogoniomètres d'avion

• Vous pouvez également les utiliser pour recevoir des ondes haute fréquence dans des récepteurs radio.
• Les antennes en boucle fonctionnent également comme des émetteurs ultra-haute fréquence
• Vous pouvez utiliser des antennes cadre dans les appareils RFID pour trouver la position de n'importe quel émetteur
• Les antennes à boucle AM ​​fonctionnent également comme des antennes de télévision UHF intérieures, en particulier dans les zones où le signal est fort. Pas les zones avec une faible réception du signal.
• Parfois, les antennes cadre AM fonctionnent comme des antennes émettrices compactes. En outre, la plupart des opérateurs radio non professionnels utilisent des antennes en boucle lorsqu'il n'y a pas de place pour les antennes traditionnelles telles que les dipôles et les antennes en ferrite.

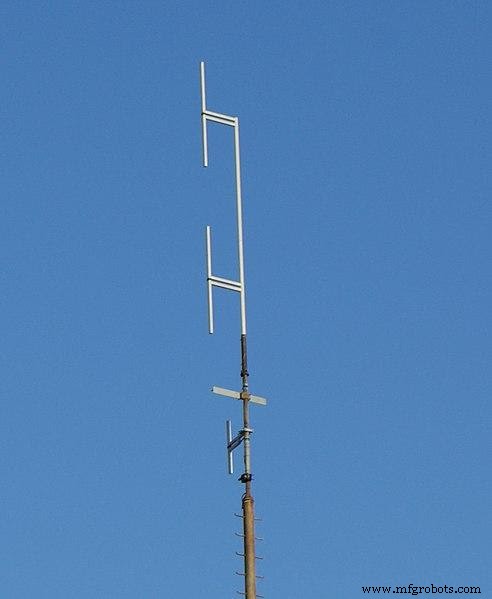

Antenne dipôle verticale

Comment connecter mon antenne cadre AM ?

avec une seule boucle de fil de cuivre solide d'environ 15,2 cm de diamètre, vous pouvez facilement connecter votre antenne boucle AM ​​aux récepteurs radio. De plus, les extrémités du fil de cuivre seront vos bornes d'antenne. Ensuite, soudez votre borne d'antenne aux deux extrémités d'un câble coaxial. Dénudez également les autres extrémités de la ligne et connectez-les au récepteur. Ainsi, permettant au récepteur (syntoniseur d'antennes) de syntoniser le signal de diffusion à partir des antennes-cadres AM.

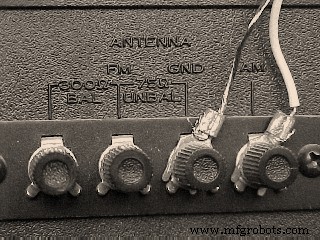

Connexion des prises d'antenne AM Loop

Une antenne cadre AM fonctionne-t-elle pour la FM ?

Une antenne AM est différente d'une antenne FM, et les deux antennes ont des exigences supplémentaires. Bien que vous puissiez utiliser des antennes AM pour la réception/transmission d'ondes moyennes modulées en amplitude (AM), l'antenne FM fonctionne pour la transmission/réception d'ondes modulées en fréquence (FM). Donc, non, une antenne cadre AM ne fonctionnera pas pour la FM.

Conclusion

Vous avez peut-être conclu qu'une mauvaise réception statique sur votre radio AM est un problème permanent. Cependant, le défaut ne vient pas de votre faible réception du signal ou de l'emplacement de votre tour de transmission ; et ça vient de l'antenne de votre radio.

La plupart des radios AM (si vous en avez acheté une) sont équipées d'une antenne à tige en ferrite suffisamment puissante pour recevoir les stations locales, mais pas assez puissante pour améliorer la réception. Ainsi, l'antenne cadre AM externe est une excellente antenne qui aiderait à résoudre vos problèmes de réception et à créer un signal perceptible.

Eh bien, cela conclut cet article. Si vous avez des questions, contactez-nous et nous serons heureux de vous aider.
