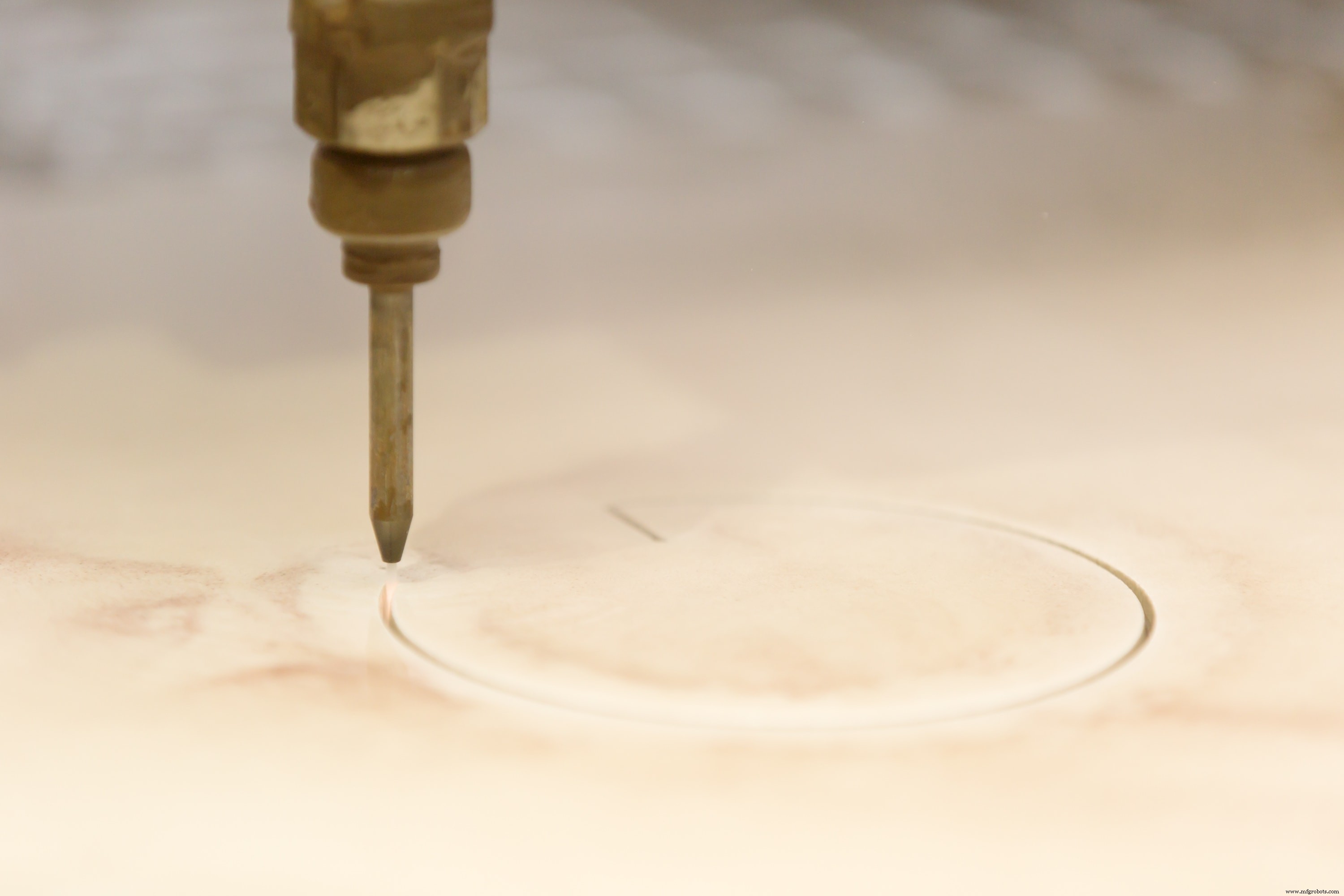

Comment fonctionne une machine de découpe au jet d'eau ?

Une machine de découpe au jet d'eau est un outil capable de découper du métal et d'autres matériaux à l'aide d'un jet d'eau à haute vitesse et pression. Parfois, des jets d'eau propulseront un mélange d'eau et d'une substance abrasive pour améliorer la coupe. Les découpeuses à jet d'eau sont des outils extrêmement utiles dans la fabrication des métaux pour effectuer des coupes précises et précises sans modifier les propriétés intrinsèques du matériau à couper. Lisez ci-dessous pour une description complète du fonctionnement d'un découpeur à jet d'eau.

Processus de base

Le processus de découpe au jet d'eau est essentiellement le même que l'érosion hydrique naturelle, accélérée et concentrée. Le cutter est relié à une pompe à eau haute pression et l'eau est éjectée hors de la buse. Le jet d'eau à grande vitesse traverse le matériau au fur et à mesure qu'il est soufflé. Parfois, des additifs tels que des grains en suspension ou d'autres abrasifs comme le grenat et l'oxyde d'aluminium peuvent aider au processus. La nature du flux de coupe peut être très facilement modifiée, ce qui signifie que l'outil peut être utilisé pour couper une grande variété de matériaux.

Composants

Bien que les découpeuses au jet d'eau varient, il existe généralement sept composants de base :

• Pompe haute pression :génère le débit d'eau sous pression
• Tête de coupe articulée :ajout optionnel contrôlé par ordinateur qui permet des coupes en angle
• Buse à jet d'eau abrasif :combine de l'eau sous pression et un abrasif granulaire pour créer un flux de coupe
• Catcher Tank :réservoir rempli d'eau qui dissipe l'énergie du jet abrasif après la coupe
• Trémie d'abrasif :fournit un débit mesuré d'abrasif granulaire à la buse
• Système de traversée X-Y :déplace la buse pour créer un chemin de coupe
• Contrôleur basé sur PC :permet la production de pièces précises avec une expérience minimale de l'opérateur

Applications diverses

Les jets d'eau peuvent être utilisés pour couper, façonner, sculpter et aléser. Parce que la nature du flux de coupe peut être facilement modifiée, il peut être utilisé pour couper une grande variété de matériaux, du bois au métal. Cliquez ici pour une liste complète des matériaux pouvant être découpés au jet d'eau. Le verre trempé est l'un des rares matériaux qui ne peut pas être coupé au jet d'eau, car tout mécanisme de coupe le brisera.

Pas de chauffage

L'un des principaux avantages de la découpe de matériaux au jet d'eau est qu'il n'y a pas besoin de chaleur. Par conséquent, il peut couper le métal sans interférer avec sa structure inhérente. Il n'y a pas de "zone affectée par la chaleur", ce qui signifie que le métal sera coupé sans endommager le métal ni modifier ses propriétés intrinsèques.
