Oscillateur à Décalage de Phase & Multiplicateurs Varicap : Principes de Conception et Applications

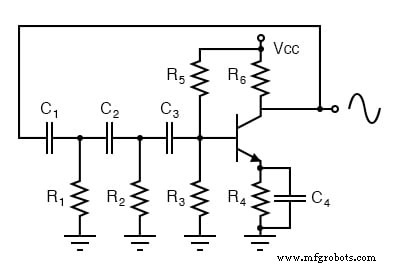

Oscillateur à décalage de phase. Chaque étage RC (R1C1, R2C2, R3C3) contribue un décalage de phase de 60°.

L'oscillateur représenté ci-dessus produit une onde sinusoïdale pure dans la bande audio. Alors que le collecteur fournit une inversion de phase de 180°, les trois déphaseurs RC en cascade ajoutent 180° supplémentaires, donnant un décalage total de 360°. Cette rétroaction constructive permet l'oscillation une fois que le gain du transistor surpasse les pertes du réseau de rétroaction. Les principes de conception sont décrits dans des références classiques telles que « Microelectronic Circuits » de Sedra & Smith (7e éd.).

Multiplicateur Varicap

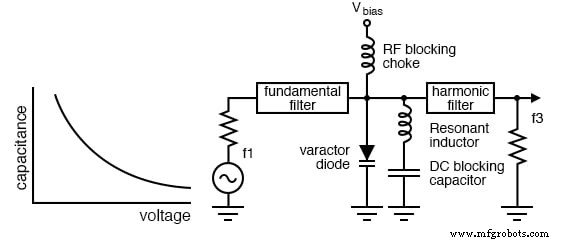

Une diode varicap — dont la capacitance varie non-linéairement avec la polarisation inverse — distord l'onde sinusoïdale d'entrée f₁, générant des harmoniques d'ordre supérieur (ex: f₃). Le diagramme suivant illustre les composants principaux :

Diode varicap, exhibant une caractéristique C-V non-linéaire, fonctionne comme multiplicateur de fréquence.

L'architecture inclut : un filtre passe-bas qui laisse passer f₁ tout en rejetant ses harmoniques ; un choke qui fournit le biais CC tout en bloquant le retour RF ; un filtre harmonique qui sélectionne l'harmonique désiré (souvent le troisième) ; et un condensateur de grande valeur qui fournit un chemin de faible réactance vers la masse pour le RF tout en bloquant le CC. La varicap en parallèle avec l'inductance forme un réservoir parallèle résonnant accordé sur l'harmonique cible. Comme la polarisation inverse V_bias est fixe, le multiplicateur peut produire des sorties haute fréquence stables autrement inaccessibles aux oscillateurs standards. Les implémentations pratiques emploient souvent des lignes stripline ou guides d'onde pour atteindre des fréquences jusqu'à plusieurs centaines de gigahertz.
