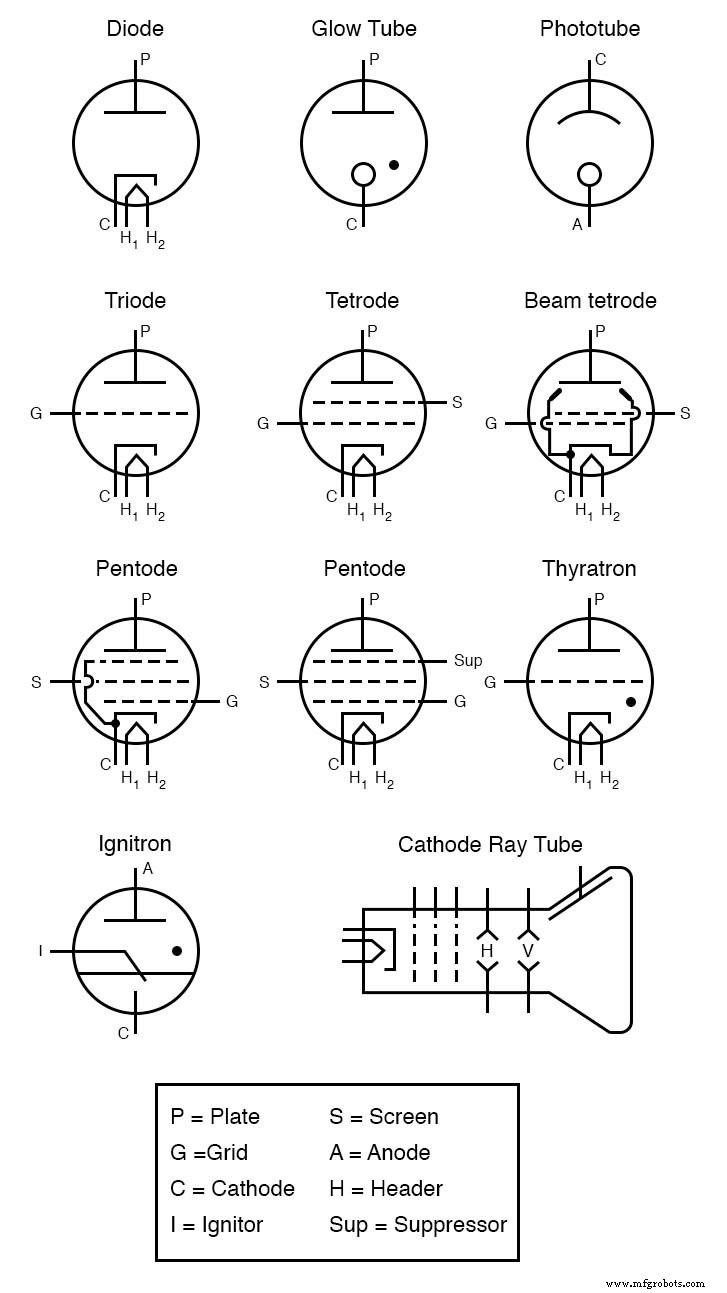

Tubes électroniques

• Cathode :C'est l'électrode qui s'échauffe et émet les électrons.
• Anode :Cette électrode dans le tube à vide ou la valve a un potentiel élevé pour attirer les électrons de la cathode.
• Grille :C'est l'électrode de valve qui a un potentiel variable et est utilisée pour contrôler le flux d'électrons entre la cathode et l'anode.
• Filament :La plupart des vannes de nos jours sont chauffées indirectement, c'est-à-dire que le filament n'est pas connecté à la cathode. Le filament chauffe la cathode qui émet alors les électrons. Les premières valves étaient directement chauffées et le filament était utilisé pour émettre les électrons. Cependant, cela imposait des limites à la manière dont les vannes pouvaient être utilisées. Le fait d'avoir une cathode chauffée indirectement permet à la cathode de fonctionner à un potentiel plus élevé que la terre et également à de nombreux filaments de fonctionner en parallèle dans un seul équipement.
• Grille de contrôle :Ceci est généralement maintenu négatif par rapport à la cathode et il est utilisé pour contrôler le flux d'électrons entre la cathode et l'anode.
• Grille d'écran :La grille écran fonctionne à un potentiel positif fixe, mais inférieur à celui de l'anode et elle assure un écran entre l'anode et la grille de contrôle, ce qui améliore considérablement les performances. Il est découplé à la terre à l'aide d'un condensateur pour garantir l'efficacité du blindage.
• Grille de suppression :Dans la valve à pentode / tube à vide, la grille du suppresseur est généralement maintenue à basse tension, souvent reliée directement à la cathode. Sa fonction est de créer une région de tension inférieure entre la grille de l'écran et l'anode. Il supprime l'émission secondaire où les électrons à haute énergie frappant l'anode à grande vitesse ont tendance à rebondir. Cet effet provoque un coude dans la courbe de réponse des valves tétrodes. De cette façon, il permet à la pentode de fournir un facteur d'amplification élevé ainsi que la capacité de fonctionner à des fréquences élevées.
