Fonctionnement du capteur de flamme et ses applications

Un capteur qui est le plus sensible à une lumière normale est connu comme un capteur de flamme. C'est pourquoi ce module de capteur est utilisé dans les alarmes de flamme. Ce capteur détecte la flamme ou la longueur d'onde dans la plage de 760 nm à 1100 nm de la source lumineuse. Ce capteur peut être facilement endommagé à haute température. Ce capteur peut donc être placé à une certaine distance de la flamme. La détection de flamme peut se faire à une distance de 100 cm et l'angle de détection sera de 600. La sortie de ce capteur est un signal analogique ou un signal numérique. Ces capteurs sont utilisés dans les robots de lutte contre l'incendie comme une alarme de flamme.

Qu'est-ce qu'un détecteur de flamme ?

Un détecteur de flamme est un type de détecteur qui est principalement conçu pour détecter ainsi que répondre à l'apparition d'un incendie ou d'une flamme. La réponse de détection de flamme peut dépendre de son montage. Il comprend un système d'alarme, une conduite de gaz naturel, du propane et un système d'extinction d'incendie. Ce capteur est utilisé dans les chaudières industrielles. La fonction principale de celui-ci est d'authentifier si la chaudière fonctionne correctement ou non. La réponse de ces capteurs est plus rapide et plus précise que celle d'un détecteur de chaleur/fumée en raison de son mécanisme de détection de la flamme.

Principe de fonctionnement

Ce capteur/détecteur peut être construit avec un circuit électronique utilisant un récepteur comme un rayonnement électromagnétique. Ce capteur utilise la méthode de flash de flamme infrarouge, qui permet au capteur de fonctionner à travers une couche d'huile, de poussière, de vapeur d'eau, sinon de glace.

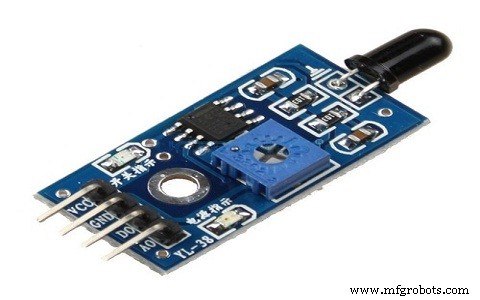

Module de détection de flamme

La configuration des broches de ce capteur est illustrée ci-dessous. Il comprend quatre broches qui incluent les éléments suivants. Lorsque ce module fonctionne avec une unité de microcontrôleur, les broches sont

• Broche 1 (broche VCC) :la tension d'alimentation varie de 3,3 V à 5,3 V
• Pin2 (GND) :il s'agit d'une broche de masse
• Pin3 (AOUT) :il s'agit d'une broche de sortie analogique (MCU.IO)
• Pin4 (DOUT) :il s'agit d'une broche de sortie numérique (MCU.IO)

Différents types

Les détecteurs de flamme sont classés en quatre types

• fréquence unique IR
• IR multi-spectre
• Détecteurs de flamme UV
• Détecteurs de flamme UV/IR

Caractéristiques et spécifications

Les caractéristiques de ce capteur sont les suivantes.

• La photosensibilité est élevée
• Le temps de réponse est rapide
• Simple à utiliser
• La sensibilité est réglable
• L'angle de détection est de 600,
• Il réagit à la portée de la flamme.
• La précision peut être réglable
• La tension de fonctionnement de ce capteur est de 3,3 V à 5 V
• Tension analogique o/ps et commutateur numérique o/ps
• La taille du PCB est de 3 cm X 1,6 cm
• Indicateur d'alimentation et indicateur de marche/arrêt de l'interrupteur numérique
• Si l'intensité de la flamme est plus légère à moins de 0,8 m, le test de flamme peut être activé, si l'intensité de la flamme est élevée, la détection de la distance sera améliorée.

Applications

Ces capteurs sont utilisés dans plusieurs situations dangereuses, notamment les suivantes.

• Stations à hydrogène
• Chauffage industriel
• Détection d'incendie
• Alarme incendie
• Robot de lutte contre l'incendie
• Systèmes de séchage
• Turbines à gaz industrielles
• Systèmes de chauffage domestique
• Appareils de cuisson au gaz

Ainsi, il s'agit d'un capteur de flamme. Des informations ci-dessus enfin, nous pouvons conclure que le but principal de ce capteur est de réduire les risques qui sont associés à l'allumage. Ces capteurs répondent plus fréquemment qu'un détecteur de fumée ou de chaleur. Voici une question pour vous, quels sont les avantages du détecteur de flamme ?
