Les deux grands types de pompes : déplacement positif et dynamique

Introduction

Toutes les pompes industrielles se classent en deux grandes familles selon leur principe de fonctionnement : les pompes à déplacement positif et les pompes dynamiques (centrifuges). Comprendre cette distinction fondamentale est la clé pour sélectionner la bonne technologie.

1. Pompes à déplacement positif

Principe

Elles déplacent un volume fixe de fluide par cycle en piégeant une quantité de fluide puis en la forçant vers la sortie. Le débit est proportionnel à la vitesse et pratiquement indépendant de la pression.

Sous-familles principales

• Alternatives : piston, plongeur, diaphragme.
• Rotatives : engrenages, palettes, lobes, vis, péristaltiques.

Caractéristiques clés

• Auto-amorçantes (sauf exceptions).
• Débit constant, dosage précis.
• Génèrent de hautes pressions.
• Adaptées aux fluides visqueux, chargés, sensibles au cisaillement.
• Nécessitent une protection contre la surpression (soupape de sûreté).

Schéma de décharge

• Radial : fluide éjecté perpendiculairement à l'axe (ex: engrenages externes).
• Tangentiel / axial : fluide éjecté parallèlement à l'axe (ex: vis, pistons axiaux).

2. Pompes dynamiques (centrifuges)

Principe

Elles communiquent de l'énergie cinétique au fluide via une roue (impeller) en rotation rapide, puis convertissent cette énergie en pression dans le diffuseur/volute. Le débit varie fortement avec la pression.

Sous-types

• Radiales (centrifuges classiques) : flux perpendiculaire à l'axe. Les plus courantes.
• Axiales (hélicoidales) : flux parallèle à l'axe. Très hauts débits, basses pressions.
• Mixtes (diagonales) : compromis entre les deux.
• Pompes à canal latéral / régénératives : pression élevée à faible débit.

Caractéristiques clés

• Non auto-amorçantes (sauf modèles spéciaux).
• Débit variable selon la pression (courbe descendante).
• Idéales pour grands débits d'eau propre ou faiblement chargée.
• Simples, robustes, peu coûteuses, maintenance aisée.
• Sensibles à la cavitation (NPSH critique).

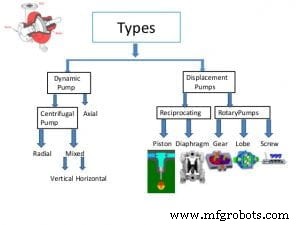

Les deux types de pompes

Tableau comparatif synthétique

Caractéristique	Déplacement positif	Dynamique (centrifuge)
Relation Débit/Pression	Débit ~ constant	Débit chute si pression monte
Auto-amorçage	Généralement oui	Généralement non
Viscosité max	Très élevée (> 100 000 cSt)	Faible (< 500 cSt)
Solides en suspension	Selon type (vis, diaphragme OK)	Limités (taille, concentration)
Cisaillement fluide	Faible (sauf engrenages)	Élevé (vitesse roue)
Dosage / proportionnalité	Excellent	Mauvais
Protection surpression	Obligatoire (soupape)	Non requise (fermeture vanne OK)
Efficacité énergétique	Élevée à haut pressure	Élevée à haut débit / basse pression
Coût initial	Plus élevé	Plus faible

Autres technologies mentionnées (contexte)

• Pompes pneumatiques / hydrauliques / électriques : désignent la source d'énergie, pas le principe hydraulique. Une pompe pneumatique à diaphragme est une pompe à déplacement positif actionnée par air comprimé.
• Pompes médicales (seringue, perfusion, cathéter, cœur) : applications spécialisées de pompes à déplacement positif (seringue, piston, péristaltique) avec exigences de stérilité, précision, biocompatibilité.

Comment sont fabriquées les pompes ?

Exemple d'une pompe à piston : usinage du corps et du cylindre, rectifage, montage piston-segments-bielle-vilebrequin, assemblage soupapes, étanchéité (joints, garnitures), essais hydrauliques. Les pompes centrifuges : fonderie/usinage corps et roue, équilibrage dynamique de la roue, montage arbre-rouleaux-joints, alignement, essai performance.

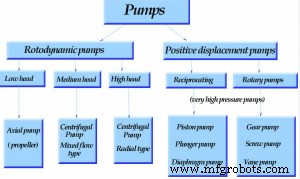

Les deux types de pompes

Conseils pour maximiser la performance

• Dimensionnez correctement : évitez le surdimensionnement (coût, énergie) et le sous-dimensionnement (cavitation, usure).
• Choisissez le type selon le fluide et le point de fonctionnement (débit, HMT).
• Soignez l'aspiration : tuyau court, diamètre suffisant, peu de coudes, NPSH disponible > NPSH requis + marge.
• Maintenance préventive : surveillance vibrations, température, étanchéité, analyse d'huile, remplacement programmé pièces d'usure.
• Variateur de vitesse pour les centrifuges : adapte le débit au besoin, économise l'énergie, réduit l'usure.

Conclusion

Le choix entre déplacement positif et dynamique structure toute l'installation. Déplacement positif = pression, dosage, viscosité, auto-amorçage. Dynamique = débit élevé, eau propre, simplicité, coût initial bas. Dans la pratique, de nombreuses installations combinent les deux : pompe centrifuge pour le transfert principal, pompe doseuse à piston ou diaphragme pour l'addition de réactifs. Une analyse rigoureuse des exigences du process est le point de départ de toute sélection réussie.
